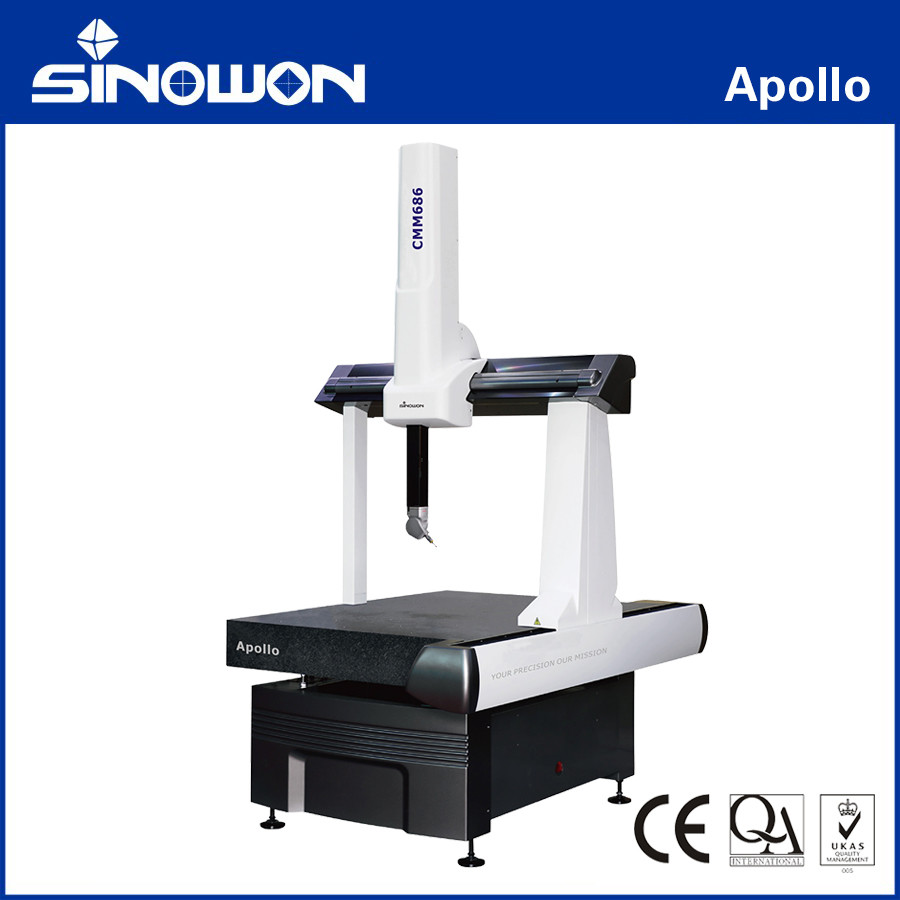

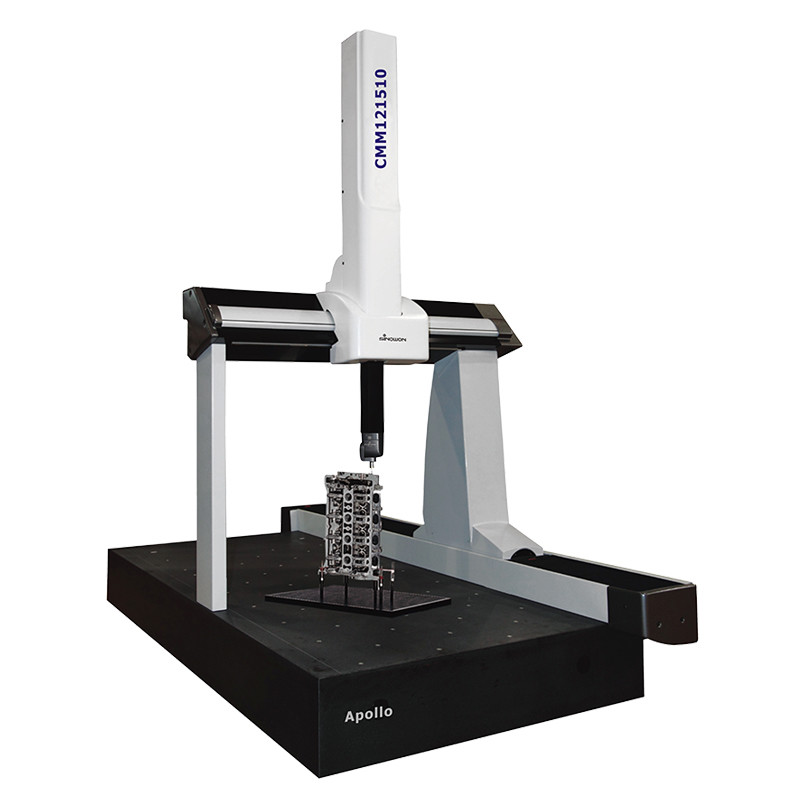

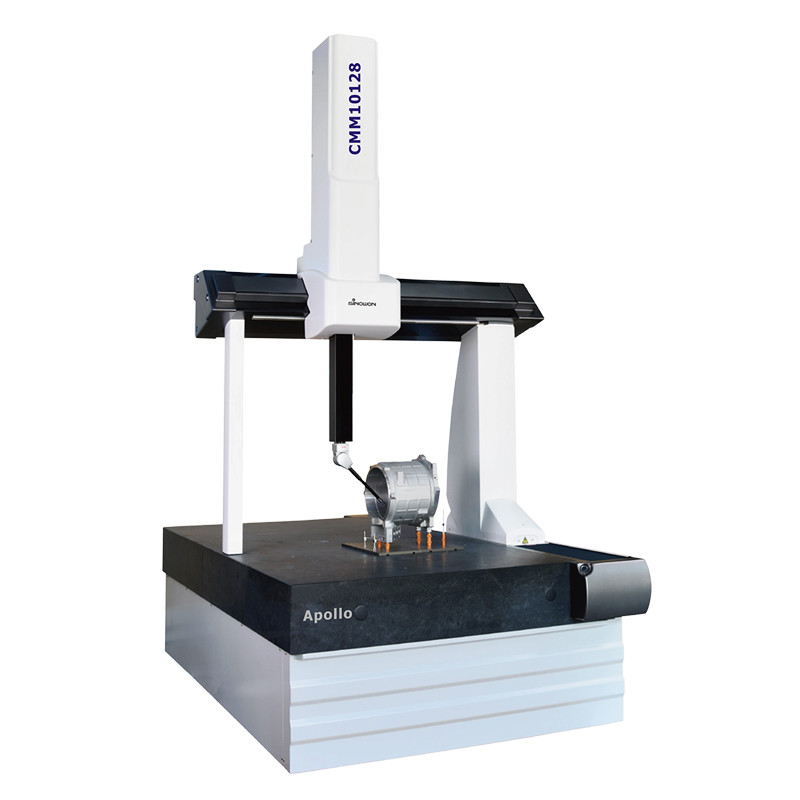

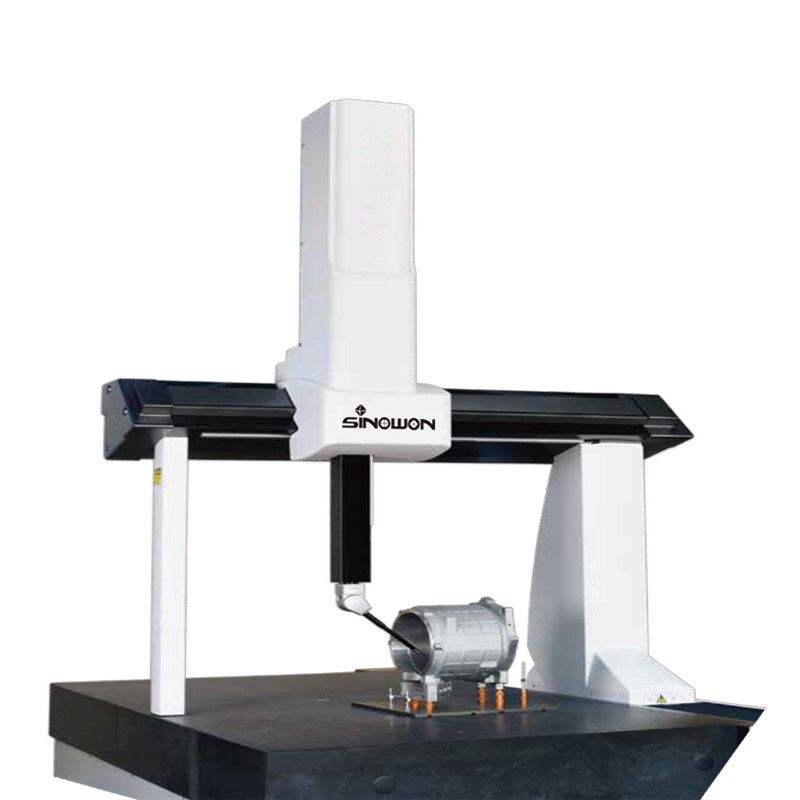

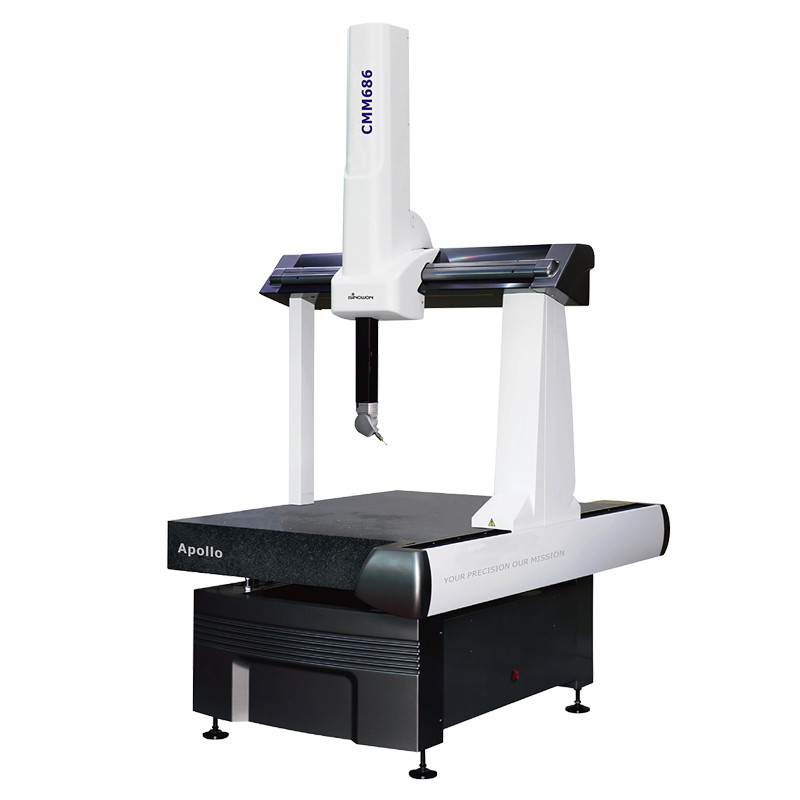

Koordinat Ölçme Makinesi Apollo Serisi

Koordinat Ölçme Makinesi Apollo Serisi

Ürün Tanıtımı:

Apollo çok rekabetçi, tamamen otomatik bir CMM'dir. Güçlü Rational-DMIS ölçüm yazılımı ile donatılmış, sezgisel, akıllı ve verimli, zengin ölçüm modülleri, güçlü düzenlenebilirlik,güçlü uyumluluk, kişiselleştirilmiş ölçüm ihtiyaçlarını tam olarak karşılar.

Geniş çapta kullanılır: Otomotiv parça endüstrisi, enjeksiyon kalıplama ve kalıp endüstrisi, 3C elektronik endüstrisi, kesme ve araç endüstrisi,hassas işleme endüstrisi ve diğer endüstriyel metroloji uygulamaları, ürün denetimi ve armatür denetimi dahil.

Ürün Özelliği:

• Pnömatik denge:Z ekseninde ayarlanabilir pnevmatik dengeler vardır ve güvenlik sağlamak için sorunsuz hareket eder ve otomatik olarak frenler.
• Tablo:Ağır, sabit monolitik granit masa titreşim etkilerini azaltır.
• Yapı:Hareketli köprü yapısı daha açık bir ölçüm alanı sağlar.
• Rehber ray:bütün makinenin çalışma doğruluğunu artıran entegre güvercin kuyruklu rehber rayı.
• Kesinlik üçgen ışın tasarımı:Makinenin katılığını artırmak ve ışığın ağırlık merkezini düşürmek, makinenin doğruluğunu ve tekrarlanmasını artırmak.
• Tamamen alüminyum çerçeve tasarımı:Temperatür değişimleri durumunda kolay telafi için tüm parçaların tutarlı deformasyonu.
• Sürücü motorunun uzaktan konumu:hareket eden kütleyi azaltmak, hızı artırmak ve motor ısıtmasının makinenin performansına etkisini önlemek.

Apollo.564 /686 /8xx6 Spesifikasyon:

Yapı Şekli:

Apollo.10xx8 Spesifikasyon:

Yapı Şekli:

Apollo.12xx10 /15xx10/15xx12 Spesifikasyon

Yapı Şekli:

RationalDMIS2Ölçme yazılımı:

ANSI, ISO, GB, PTB standart sertifikası aldı, her zaman gelişmiş standartlar ve gelişmiş tasarım kavramlarıyla senkronize edildi,ve uluslararası popüler I++ kontrol protokolünü tam olarak destekler.. Kullanıcı dostu ve basit bir yazılım arayüzüne, benzersiz sürükleyip bırak hızlı çalışmasına ve CAD verileri ile kesintisiz bağlantısına sahiptir.Şirketler için tam bir ölçüm çözümü sağlayan.

Rasyonel DMIS yazılımı, müşterilerimizin artan ölçüm ihtiyaçlarını karşılamak için CAD, ince duvarlı ve tarama modüllerini entegre eder.

Rasyonel DMIS'in özellikleri:

● IGES, STEP, DXF, STL, XYZ ve diğer biçimleri destekler;

● CATIA, UG, PRO-E, Solidworks, Parasolid doğrudan okuma arayüzünü destekler;

● Akıllı algılama: algılama yolunun gerçek zamanlı simülasyonu, algılama yolunun otomatik optimizasyonu;

● Tam ve hızlı tolerans hesaplaması: GB, ISO, Y14 ile uyumlu.5, ANSI, DIN, AGMA ve diğer standartlar;

● Çeşitli rapor çıkışı; HTML, Excel, PDF, OUT, TXT biçimini destekler;

● Bol miktarda özel modül: SPC istatistiksel analizi, CCD bileşik görüntüsü, çizgi lazer taraması, bıçak analizi, silindirli devreye dönüş analizi, cam analizi, ağ programlaması, ağ raporu;

● Temel algoritma, Physikalisch-Technischen Bundesanstalt (PTB) tarafından sertifikalandırılmıştır.

BulmaSYstem:

HH-MI El endeksleme kafası

HH-MI, entegre yüksek hassasiyetli dokunmatik tetikleyici sondası olan manuel olarak endekslenebilir bir sonda başıdır.Sonda başı, 15° artışlarla endekslenebilir ve yeniden niteliklendirmeye ihtiyaç duymadan 168 benzersiz pozisyona ulaşabilir.Başı kolayca kilitlenebilir, kilitlenemez ve tek elle döndürülebilir.

HH-MI-M El endeksleme başlığı

HH-MI-M, manuel olarak indekslenebilir bir prob başlığıdır. HH-MI-M, HH-MI'ye benzer performans göstergelerine sahiptir, ancak entegre bir baş sistemi olmak yerine,Kendi adaptörüne sahip ve eşleşen probların herhangi biriyle uyumludur..

HH-A-M7.5 Otomatik dönen baş

HH-A-T5, yüksek hızlı çalışma ve yüksek dönme torkuna sahip motorlu indeks edilebilir bir sond başıdır.Sonda başı, multi sensör desteği vermek için bir Multiwire bağlanabilir bir Kinematik Joint (TKJ) ile donatılmıştır. TKJ, yeniden niteliklendirmeye gerek kalmadan elle veya otomatik olarak değiştirilebilir.

7.5° artışlar ve 720 benzersiz konuma ulaşabilir.
