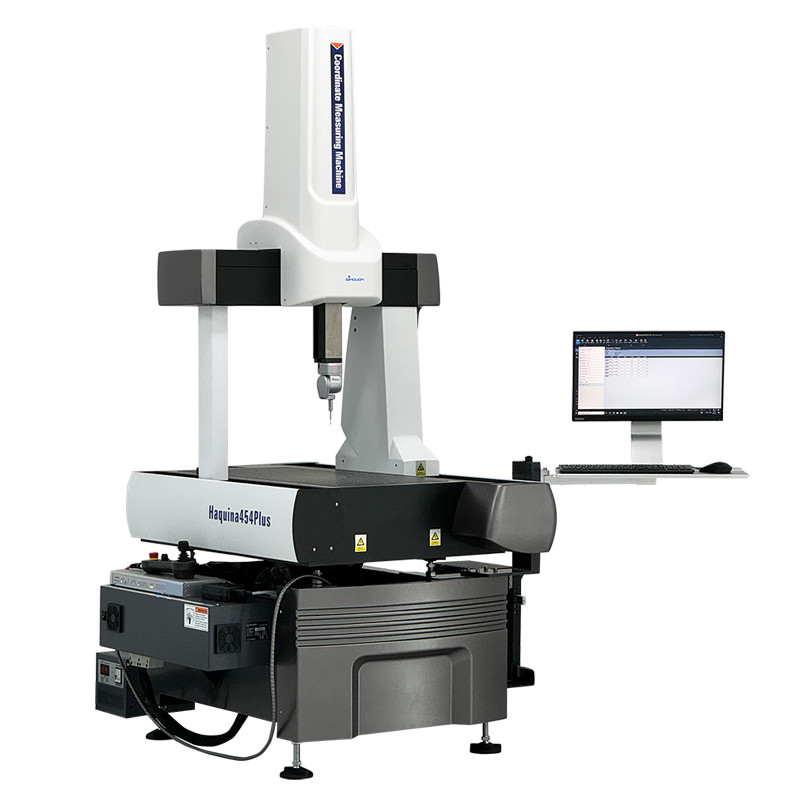

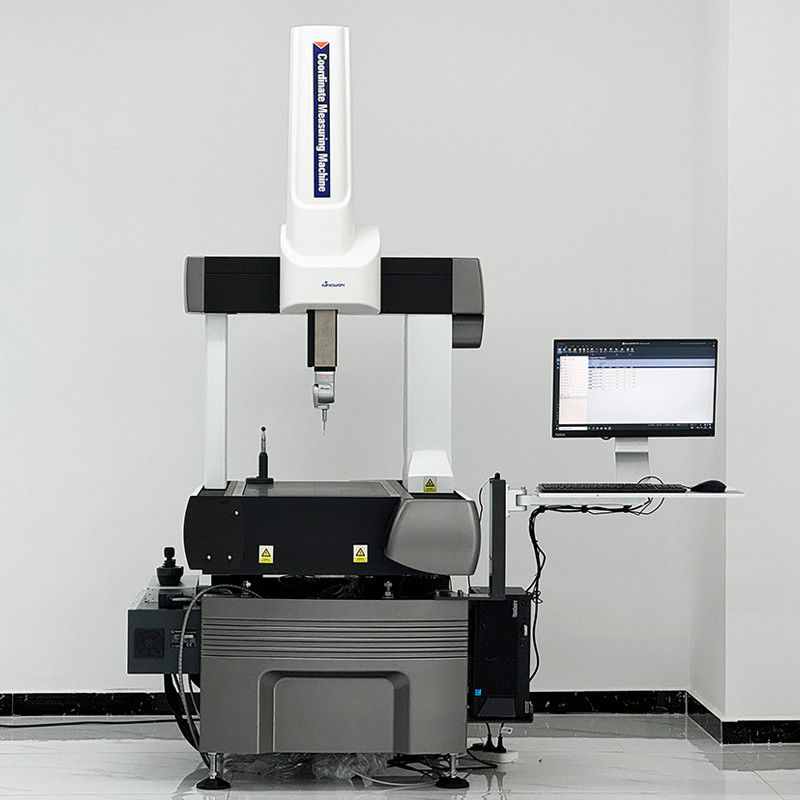

Yarım Otomatik Hareketli Köprü Koordinat Ölçme Makinesi CMM Ölçme Ekipmanı

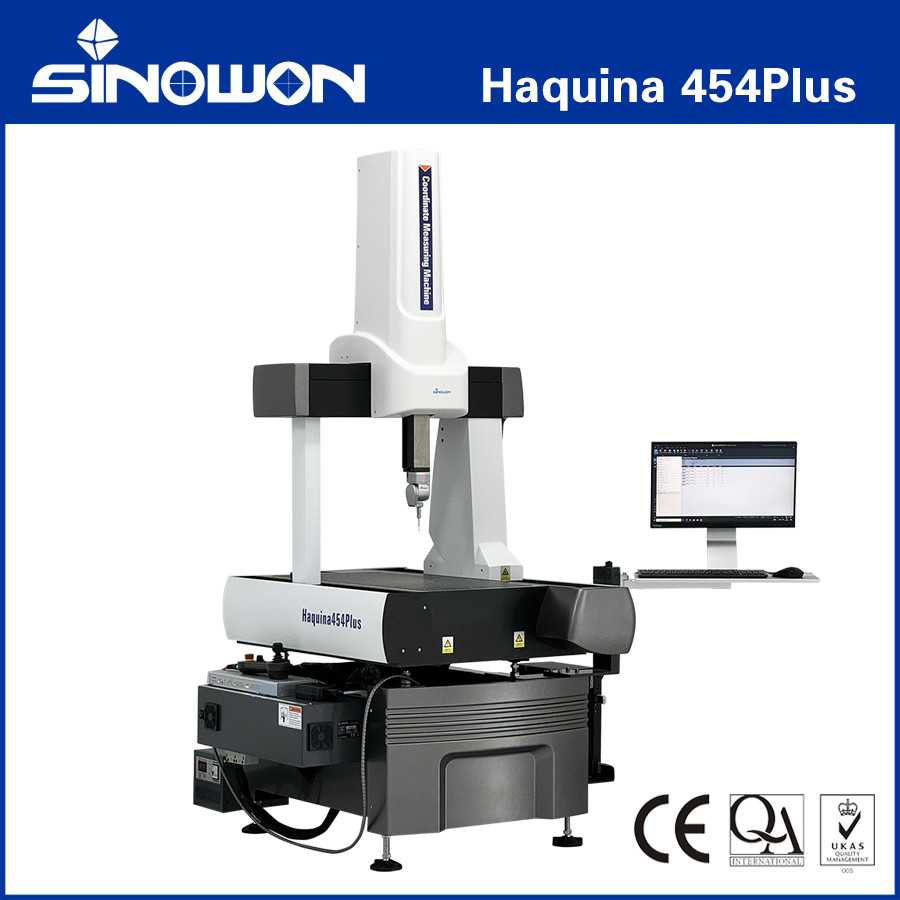

Yarım Otomatik Hareketli Köprü Koordinat Ölçme MakinesiHakvina454Artı

Teknik açıklama

Teknik Önemli Noktalar:

• Üç eksenli antifouling tasarımı sayesinde toz ve enkazlara çok iyi dayanabilirsiniz, daha sonra hassas sistemin istikrarını ve doğruluğunu sağlayabilirsiniz.
• Sıcaklık telafi sistemi: makinenin üç ekseni ve parçası yüksek hassasiyetli bir sıcaklık sensörüne sahiptir.Farklı sıcaklıklarda iş parçasının doğruluğunu garanti etmeden çok verimli ve güvenilir., sabit sıcaklık olmadan.
• En iyi hareket performansını, yüksek güvenilirliğe sahip paslanmaz çelik doğrusal rehber rayı, yüksek performanslı motor ve yüksek performanslı aktarım mekanizması ile sağlayın.
• Standart pasif titreşim yalıtım sistemi çoğu titreşim kaynağını karşılayabilir.
• Hava kaynağı olmayan kompakt bir yapı.
• Güçlü ölçüm yazılımı (RATIONAL-DMIS) ile donatılmış olan ve hiçbiri diğerinden üstün olmayan Müfettiş, herhangi bir alışılmış dükkan ölçüm ve denetim görevini halledebilir.

PEğilimler:

Çevre Özellikleri:

Not: Site Hazırlık Rehberi, müşteriye Oda Gereksinimlerine nasıl ulaşacağını bilmesine yardımcı olacaktır.

CMMÖlçme ve denetim yazılımı:

External-array Software, Inc. 2001'in başlarında kuruldu. 25 yıldan fazla başarılı CMM yazılım geliştirme deneyimine sahibiz, RationalDMIS yeni nesil bir CMM yazılımı olarak,Tam bağımsızlık altında geliştirilmiştir., basit, güçlü ve son derece verimli işlevselliği ile karakterizedir.Ama aynı zamanda müşterilerin güvenini de kazanır.Küresel satışlar 10.000'den fazla set.

General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker gibi bazı müşteriler...

• RationalDMIS, tasarımın en başından itibaren, her zaman dünyanın en gelişmiş standartlarıyla uyumludur.RationalDMIS tamamen DMIS temelinde geliştirilmiştir ve DMIS standardını destekleyen dünyadaki CMM yazılımlarından biridir..

• Bireysel ve kısa kullanıcı arayüzü, açılan pencereler yok, karmaşık giriş ve doğrulama işlemi yok, birden fazla açılan pencerenin neden olduğu arayüz redundansi önlenir.Sürükle ve bırak işlem sürecinin basitliğini en üst düzeye çıkardı.

• RationalDMIS desteği I++, PTB kimlik doğrulama sınavını başarıyla geçti.

• RationalDMIS'deki güçlü simülasyon ve çarpışma önleme araçları standardını kullanarak CAD verilerini CMM programlama ve ölçüm süreci ile sorunsuz bir şekilde entegre eder

• %100 grafik görüntüleme:Tüm işlem süreçleri %100 grafik olarak görüntülenebilir.

• Çeşitli standartlara göre: ISO / ANSI / DIN / GB...
• Farklı toleransları değerlendirir: Uzaklık,Köşe,Köşeklilik,Perpendikularite,Parallellik,Konum,Silintrik,Konsantrikite,Türsel Çıkış,Toplam Çıkış,Kürsellik,Konuç,Diametre,Radyo,Yassılık,DüzlükNokta profili, eğri profili, yüzey profili, simetri, genişlik.
• Çeşitli çıkış raporları: Geleneksel metin çıkışı, grafik çıkışı, Formerror raporu...
• HTML, Excel, PDF, DMO vb. gibi çeşitli formların çıkışı
• Son kullanıcı tarafından tanımlanan çıkış şablonlarını destekler.






• SPC,CCD,Laser,Blade,Gear,Cam,NetOffline,NetReport,UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator dahil olmak üzere RationalDMIS'in Özellik Modülleri.
• Güçlü CWS modülü: yazılım CWS algılama kullanımını destekler,ve mobil telefon eğri cam ve otomotiv enstrümant paneli cam gibi 3 boyutlu camın eğri yüzey konturunun tespitine uygulanabilir.

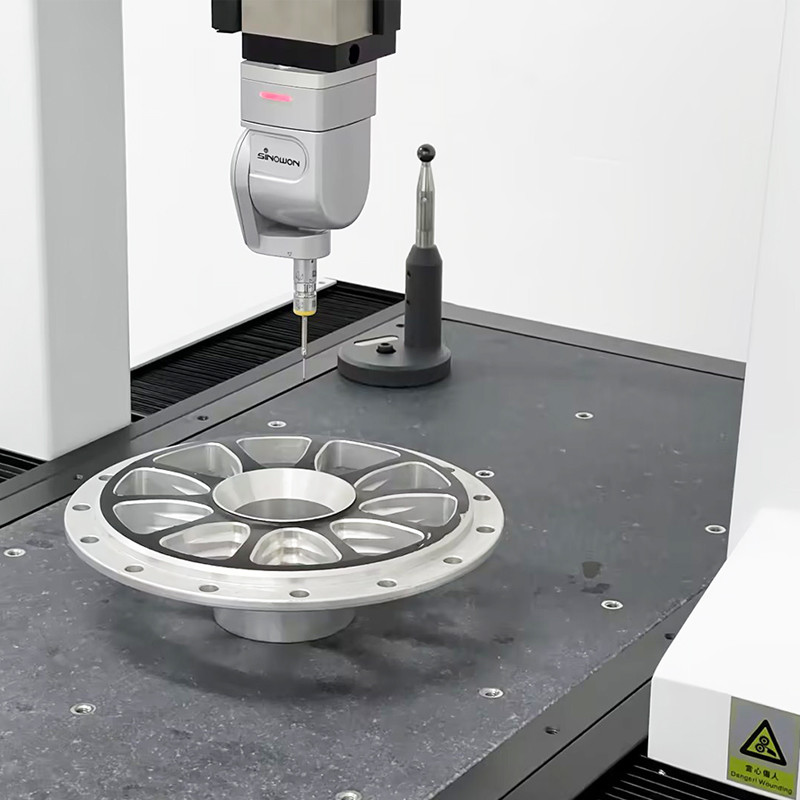

Sonda Sistemi:

Renishaw MH20i El İndeksleme Sonda Başlığı

MH20i, Renishaw'dan modül değişimi yapan manuel ayarlanabilir bir sonda başıdır.

2 eksenli indeksleme ile TP20 kinematik montajı içerir.

15° artışlarla 168 tekrarlanabilir pozisyon elde edebilir.

Özellikleri
İndekslenebilir eksen A (Pitch)	0°'dan 90°'ya, 15°'luk basamak
İndekslenebilir eksen B (Roll)	±180°, 15° basamak
Ağırlık	210 g
Konumlandırma tekrarlanabilirliği	1.5 μm
Maks. Genişleme çubuğu.	75 mm
TP20 Özellikleri
Hissetme yönleri	5 yol, ±X, ±Y, +Z
Tek Yönlü Tekrarlanabilirlik	0.35 μm
Modül Değiştirme Tekrarlanabilirliği	2.0 μm
