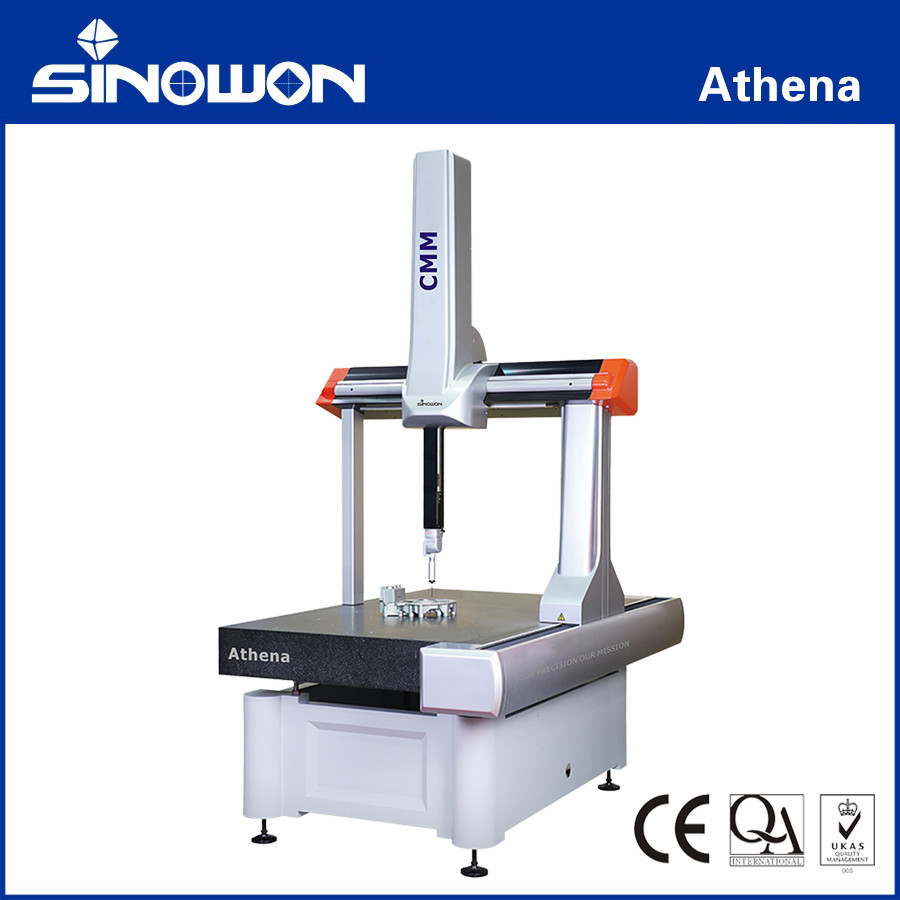

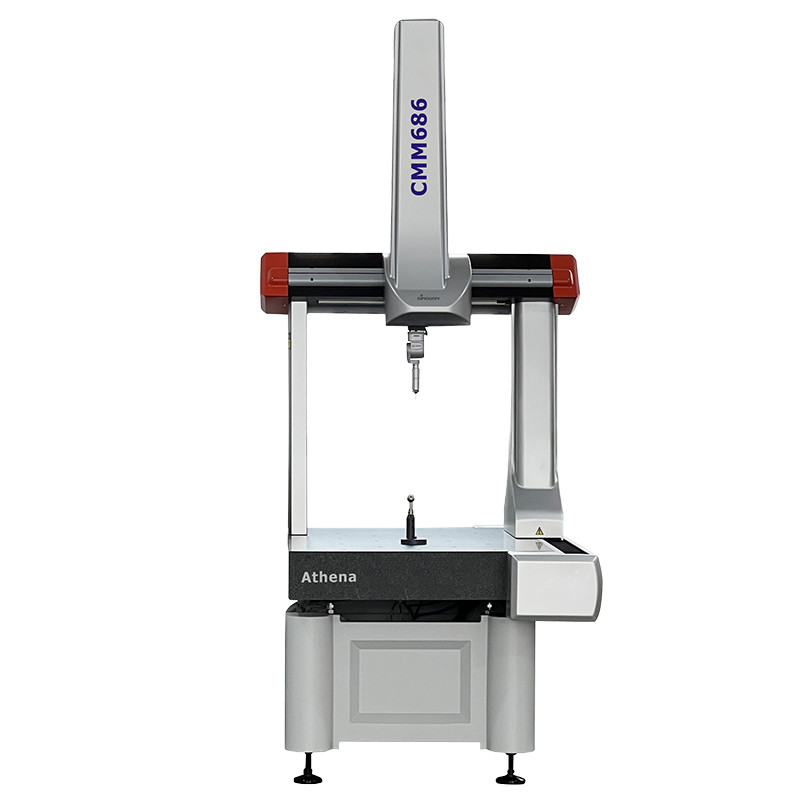

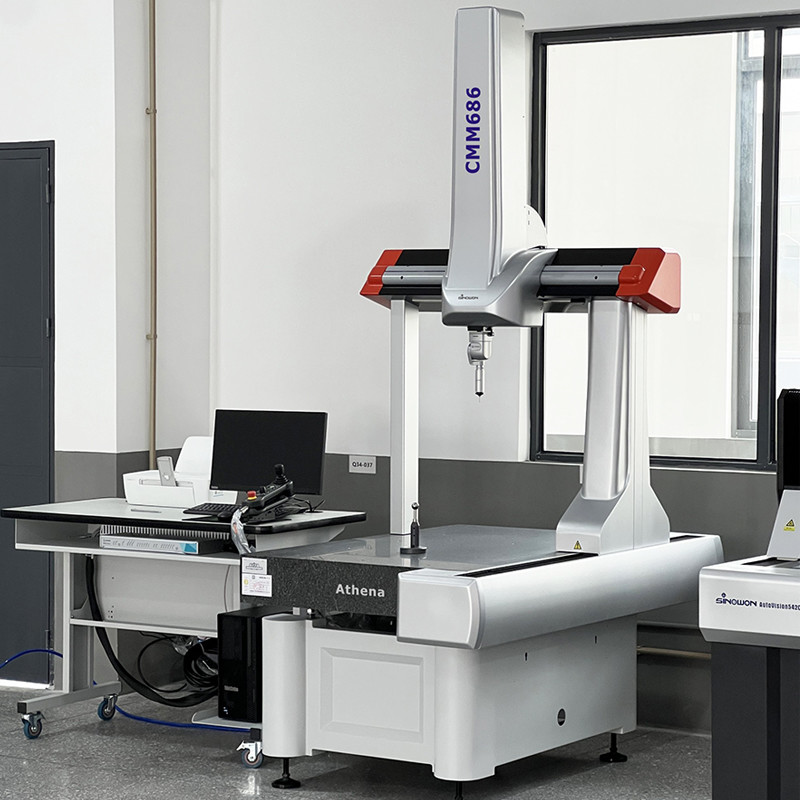

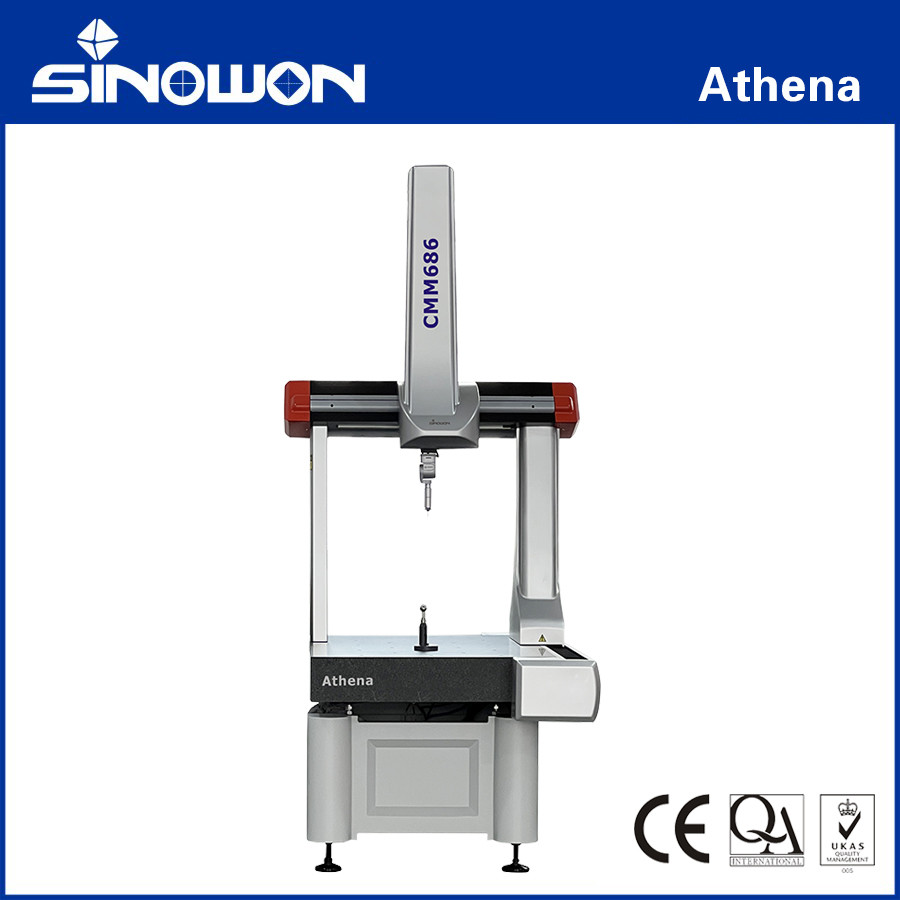

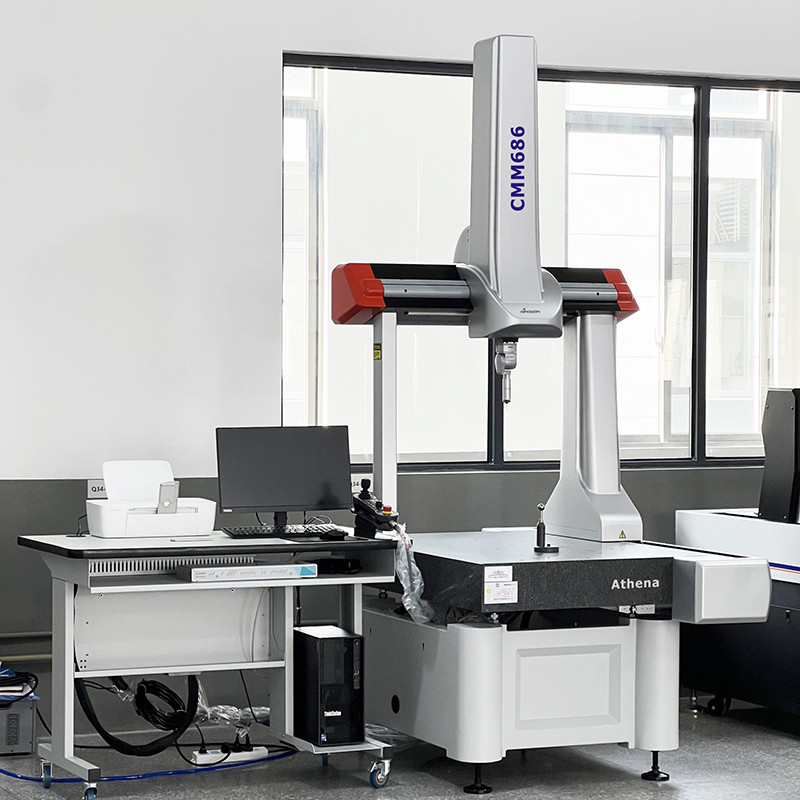

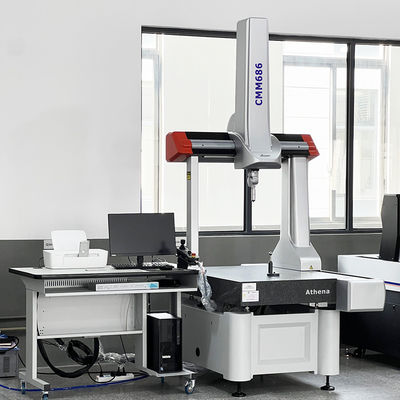

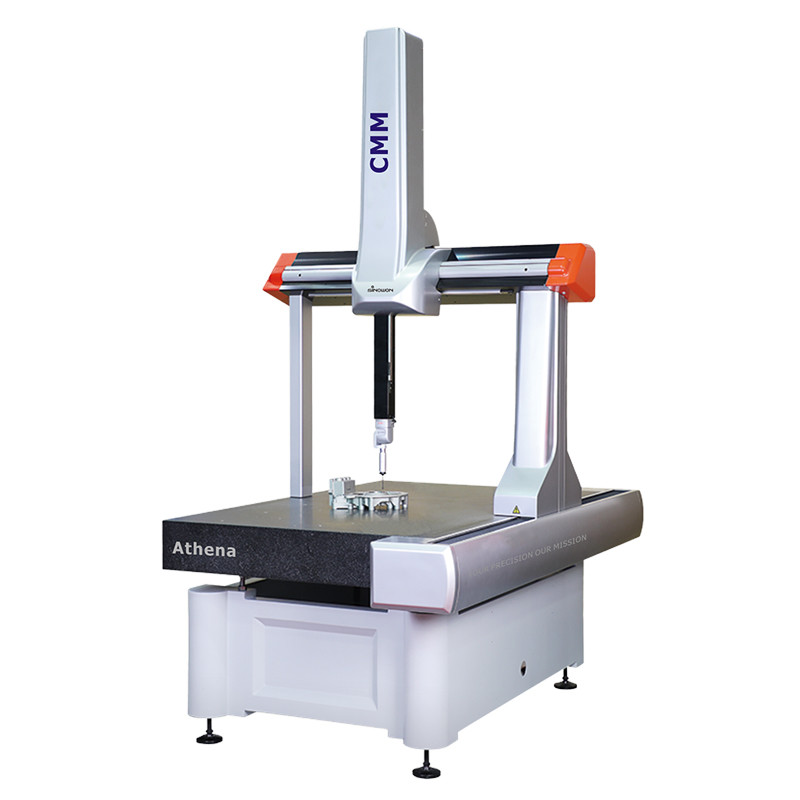

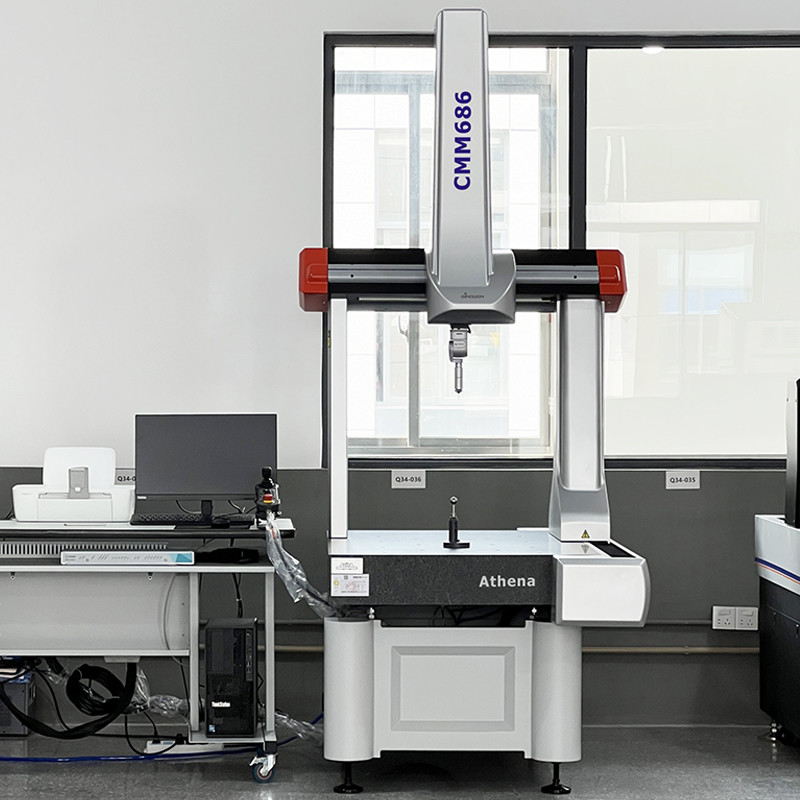

Koordinat Ölçme Makinesi Athena SErikler
Ürün Tanıtımı:
Temel makine yapısı açısından, Athena tamamen alüminyum yapıya sahiptir ve Sonlu Element Analizi (FEA) ve Modül Analizi de dahil olmak üzere kapsamlı CAD teknikleri kullanılmıştır.En iyi termal, boyut / torsyonel ve geometrik istikrar ve yapısal bükülmeyi ve titreşimlerin ve termal değişimlerin ölçüm performansına etkilerini azaltır.Sarma hava taşıma tasarımı eksen kinematik hareketini optimize ederBu nedenle, tüm sistem, en iyi ölçüm tekrar edilebilirliğini ve uzun vadeli sistem tutarlılığını karakterize eder.
Ürün Özelliği:
- X kiriş ultra sert teknolojiyi benimsemiştir.Bu yapı ana vagonun ağırlığını hafifletmek ve ana vagonun istikrarını ve sertliğini artırmak için en iyi çözümdür.CMM'nin performansını büyük ölçüde artırabilir..
- Tüm makine eksenleri'nin aktarım modu zamanlama kemeri, kompakt, kaymaz yapısı yüksek hız, düşük gürültü ve kolay bakım konusunda mükemmellik sağlar.
- Z ekseni için Pnömatik karşı denge (( ayarlanabilir), acil durumdaki otomatik frenle Z ekseni istikrarlı çalışmasını sağlar ve CMM'yi güvende tutar.
- Uzaktan monte edilen tahrik motorları, daha hızlı ayar için hareket eden kütleyi azaltır; ısıyı makine çerçevesinden uzaklaştırır.
- Hiçbiri benzemeyen güçlü ölçüm yazılımı ile donatılmış olan EXPLORER, herhangi bir alışılmış dükkan ölçüm ve test görevini halledebilir.
- Serein, temel, amortizasyon, klimalı oda, yükleme ve boşaltma sistemi vb. dahil olmak üzere profesyonel entegre çözüm sağlayabilir.
Spesifikasyon:
|
Model
|
Maksimum izin verilen hata MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Hız (mm/s) |
3D Maks. Hızlanma (mm/s2) |
| HP-TMe |
HP-THDe |
HP-S-X1 |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |
MPETHP/T |
| Athena 564 |
2.3+L/300 |
2.5 |
2.1+L/300 |
2.3 |
1.9+L/300 |
2.1 |
3.0/68 |
520 |
1730 |
| Athena 686 |
2.3+L/300 |
2.5 |
2.1+L/300 |
2.3 |
1.9+L/300 |
2.1 |
3.0/68 |
520 |
1730 |
| Athena 8106 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 8126 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 8156 |
2.4+L/300 |
2.6 |
2.2+L/300 |
2.5 |
2.0+L/300 |
2.2 |
3.5/68 |
520 |
1730 |
| Athena 10128 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10158 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10218 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 10308 |
2.6+L/300 |
2.8 |
2.4+L/300 |
2.7 |
2.3+L/300 |
2.5 |
4.0/68 |
520 |
1730 |
| Athena 121510 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 122210 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 123010 |
2.9+L/300 |
3.4 |
2.7+L/300 |
3.3 |
2.6+L/300 |
3.1 |
5.0/68 |
433 |
1040 |
| Athena 152210 |
3.4+L/300 |
3.9 |
3.2+L/300 |
3.8 |
3.1+L/300 |
3.6 |
5.2/68 |
433 |
1040 |
| Athena 153010 |
3.4+L/300 |
3.9 |
3.2+L/300 |
3.8 |
3.1+L/300 |
3.6 |
5.2/68 |
433 |
1040 |
| Athena 152212 |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.2/68 |
433 |
1040 |
| Athena 153012 |
3.9+L/300 |
4.4 |
3.7+L/300 |
4.3 |
3.6+L/300 |
4.1 |
5.2/68 |
433 |
1040 |
| Model |
Yolculuk aralığı ((mm) |
Boyutlar ((mm) |
Gün ışığı ((mm) |
Ölçülen iş parçasının maksimum ağırlığı
(Kg)
|
Makine ağırlığı (Kg) |
| X |
Y |
Z |
Lx |
- Evet. |
Lz |
Dx |
Dz |
Dz1 |
| Athena 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Athena 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Athena 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Athena 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Athena 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
| Athena 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Athena 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Athena 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Athena 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
| Athena 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Athena 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Athena 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Athena 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Athena 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Athena 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Athena 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
|
Performans testleri için sonda konfigürasyonu:
HP-TMe/HP-THDe: Standart kuvvet ölçümü, sondanın uzunluğu 10 mm, uç çapı 4 mm.
HP-S-X1: HP-S-X1S/HP-S-X1H/HP-S-X1C, sondanın uzunluğu 50 mm, uç çapı 5 mm.
Performans ölçümleri aşağıdaki koşullar altında geçerlidir:
Standart ortam sıcaklığı: 18 - 22°C
Çevre sıcaklığı değişiklikleri: 1°C/h - 2°C/24h
Sıcaklık eğimi: 1°C/m
Nispi nem: 25% - 75%
|
RationalDMIS2Ölçme yazılımı:
ANSI, ISO, GB, PTB standart sertifikası aldı, her zaman gelişmiş standartlar ve gelişmiş tasarım kavramlarıyla senkronize edildi,ve uluslararası popüler I++ kontrol protokolünü tam olarak destekler.. Kullanıcı dostu ve basit bir yazılım arayüzüne, benzersiz sürükleyip bırak hızlı çalışmasına ve CAD verileri ile kesintisiz bağlantısına sahiptir.Şirketler için tam bir ölçüm çözümü sağlayan.
Rasyonel DMIS yazılımı, müşterilerimizin artan ölçüm ihtiyaçlarını karşılamak için CAD, ince duvarlı ve tarama modüllerini entegre eder.
Rasyonel DMIS'in özellikleri:
● IGES, STEP, DXF, STL, XYZ ve diğer biçimleri destekler;
● CATIA, UG, PRO-E, Solidworks, Parasolid doğrudan okuma arayüzünü destekler;
● Akıllı algılama: algılama yolunun gerçek zamanlı simülasyonu, algılama yolunun otomatik optimizasyonu;
● Tam ve hızlı tolerans hesaplaması: GB, ISO, Y14 ile uyumlu.5, ANSI, DIN, AGMA ve diğer standartlar;
● Çeşitli rapor çıkışı; HTML, Excel, PDF, OUT, TXT biçimini destekler;
● Bol miktarda özel modül: SPC istatistiksel analizi, CCD bileşik görüntüsü, çizgi lazer taraması, bıçak analizi, silindirli devreye dönüş analizi, cam analizi, ağ programlaması, ağ raporu;
● Temel algoritma, Physikalisch-Technischen Bundesanstalt (PTB) tarafından sertifikalandırılmıştır.
