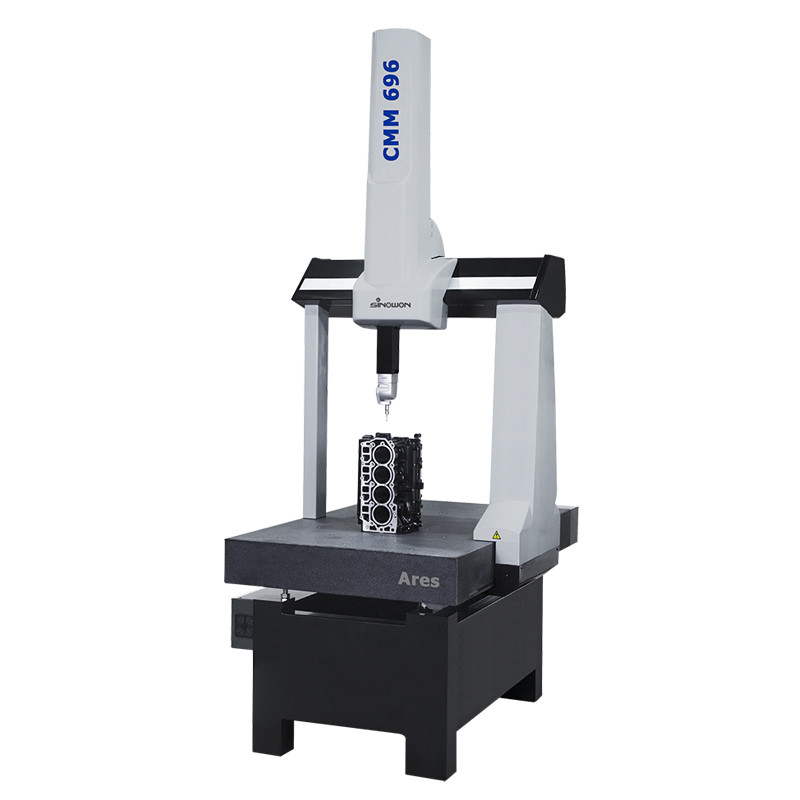

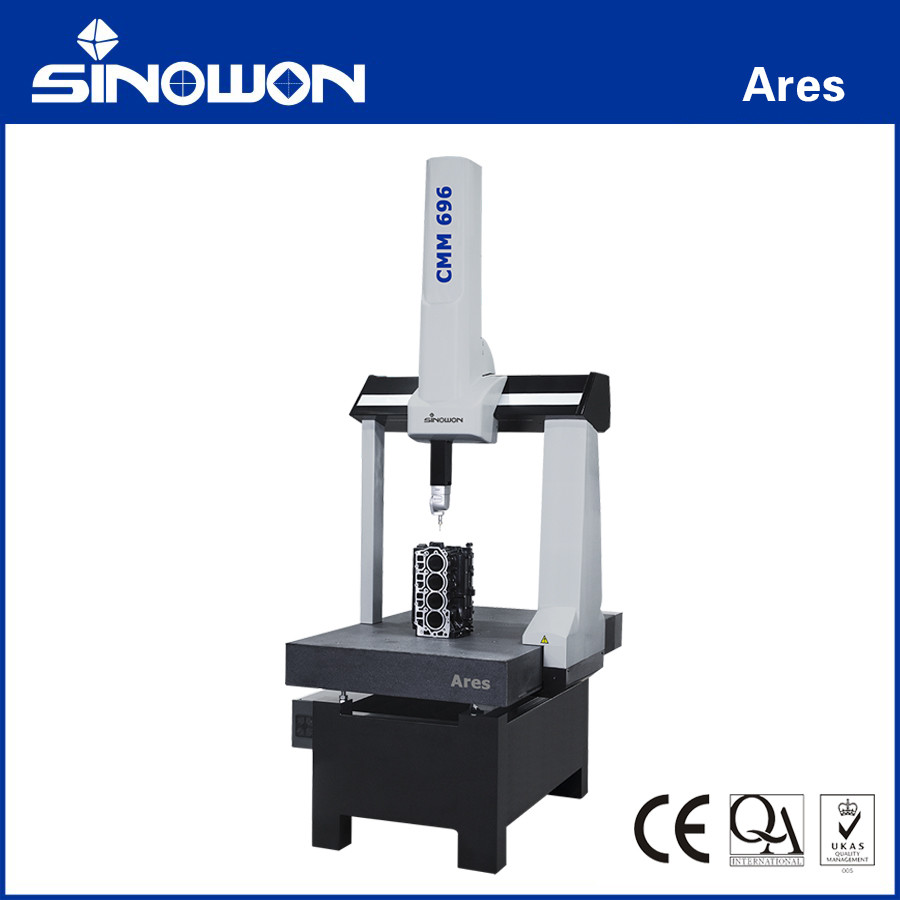

Ekonomik Koordinat Ölçme Cihazı Ares Serisi
Giriş:
Ares ana ünitesi tamamen alüminyum bir yapıya sahiptir ve aynı zamanda, tasarım sürecinde geniş bir bilgisayar destekli tasarım sonlu elemanlar analizi prensipleri ve modüler tasarım prensipleri uygulanmaktadır. Bu, tüm makine sisteminin gelişmiş sıcaklık direnci ve deformasyon/burulma direncine sahip olmasını sağlar, tüm makinenin uzaysal yapısının kararlılığını artırır ve yapısal mikro-deformasyon, titreşim ve sıcaklık gradyan değişikliklerinin ölçüm performansı üzerindeki etkisini azaltır. Kapalı döngü dağıtılmış hava yatağı tasarımı, ölçüm makinesinin ekseninin mekanik hareketini optimize eder. Sonuç olarak, komple sistem ölçüm süreci boyunca yüksek derecede tekrarlanabilirlik ve sistemin uzun vadeli kararlılığını sergiler.
Özellikler:
l X yönü kirişi, ultra yüksek rijitlikte hassas üçgen kiriş (Tricision ®) teknolojisini benimser. Hareketli yükü azaltarak tüm makinenin performansı artırılır ve kararlılık ve rijitliği sağlamak için en iyi yapısal tasarımdır.
l Üç eksenin tamamı, kompakt, kaymayan, hızlı, düşük gürültülü ve bakımı kolay senkron kayışlarla tahrik edilir.
l Herhangi bir genel atölye katı denetim ihtiyacını karşılayabilen koordinat ölçüm yazılımı ile donatılmıştır.
l Profesyonel entegre tasarım çözümleri (temel, titreşim azaltma, klimalı oda, yükleme ve boşaltma vb. dahil) sağlayabiliriz.
Şartname:
|
Model
|
İzin Verilen Maksimum Hata MPE(μm), L(mm), (ISO10360-2) |
3D Maks. Hız (mm/s) |
3D Maks. İvme (mm/s²)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Model
|
Seyahat Aralığı(mm) |
Boyutlar(mm) |
Ölçülen iş parçasının maksimum ağırlığı (kg) |
Makine Ağırlığı (kg) |
| X |
Y |
Z |
Lx |
Ly |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Performans testi için prob konfigürasyonu:
HP-TMe/HP-THDe: Standart kuvvet ölçümü. Prob 10 mm uzunluğunda, uç çapı 4 mm'dir.
Performans metrikleri aşağıdaki koşullar altında geçerlidir:
Standart ortam sıcaklığı: 18 - 22°C；
Ortam sıcaklığı değişiklikleri: 1°C/sa - 2°C/24sa；
Sıcaklık gradyanı: 1°C/m；
Bağıl nem: %25 - %75
|
Yapı Şeması:
RationalDMIS2 Ölçüm Yazılımı:
ANSI, ISO, GB, PTB standart sertifikası almıştır, her zaman gelişmiş standartlar ve gelişmiş tasarım konseptleriyle senkronize edilir ve uluslararası popüler I++ kontrol protokolünü tam olarak destekler. Kullanıcı dostu ve basit bir yazılım arayüzüne, benzersiz sürükle ve bırak hızlı çalışmaya ve CAD verileriyle sorunsuz bağlantıya sahiptir. Ölçümden çıktı raporuna kadar %100 grafiksel görselleştirme, bu da işletmeler için eksiksiz bir ölçüm çözümü sağlar.
Rational DMIS yazılımı, müşterilerimizin artan ölçüm ihtiyaçlarını karşılamak için CAD, ince cidarlı ve tarama modüllerini entegre eder.
Özellikleri Rational DMIS:
l IGES, STEP, DXF, STL, XYZ ve diğer formatları destekler;
l CATIA, UG, PRO-E, Solidworks, Parasolid doğrudan okuma arayüzünü destekler;
l Akıllı Algılama: algılama yolunun gerçek zamanlı simülasyonu, algılama yolunun otomatik optimizasyonu;
l Eksiksiz ve hızlı tolerans hesaplaması: GB, ISO, Y14.5, ANSI, DIN, AGMA ve diğer standartlara uygun;
l Çeşitli rapor çıktısı; HTML, Excel, PDF, OUT, TXT formatını destekler;
l Bol miktarda özel modül: SPC istatistiksel analizi, CCD kompozit görüntü, çizgi lazer tarama, kanat analizi, silindirik involüt dişli analizi, kam analizi, ağ programlama, ağ raporu;
l Çekirdek algoritma, Physikalisch-Technischen Bundesanstalt (PTB) tarafından sertifikalandırılmıştır.
