Geniş alan görme flaş ölçümünün özelliği, yüksek doğruluk, otomasyon, telemerkezli görüntüleme ve akıllı görüntü işleme yazılımı ölçmek için birlikte çalışır,herhangi bir ölçüm görevi son derece verimli hale gelirİş parçasını etkili ölçüm aralığına yerleştirin ve sonra düğmeye basın.Test verileri anında tamamlandıktan sonra iş parçasının tüm iki boyutlu boyutları otomatik olarak ihraç edilir..
Endüstri Uygulamaları:
Makine, elektronik, kalıp, enjeksiyon kalıplama, donanım, kauçuk, düşük voltajlı elektrikli cihazlar gibi küçük boyutlu ürünlerin ve parçaların partilerinde hızlı ölçümde yaygın olarak kullanılır.manyetik malzemeler, hassas damgalama, konektörler, terminaller, cep telefonları, ev aletleri, basılı devre kartları, tıbbi cihazlar, saatler, kesme araçları vb.
Ürün Özellikleri:
l Test doğruluğunu sağlamak için alt piksel kenarı algılama, otomatik deburring ve anormal noktaların kaldırılması ve en küçük kare regresyonu gibi görüntü işleme algoritmaları kullanılır.
l Hızlı hız ve yüksek doğruluğa sahip, test platformunu hareket ettirmeden genel görüntüleme ölçümünü sağlayarak boyut ölçümünün gelenekselini kırar.
l Örneğin şekli ve yönü, tekrarlanan konumlandırma olmadan otomatik olarak ezberlenebilir.
l Seri ölçümleri için uygundur, çünkü ekipman birden fazla iş parçasını ve test elemanını otomatik olarak belirledikten sonra otomatik olarak ölçer.
l Ölçüm değerleri otomatik olarak kaydedilir ve çıkarılır ve daha sonra test verilerinin uygulanmasını daha uygun hale getirmek için istatistikler ve analizler gerçekleştirilir.
l Yüksek alan derinliği, düşük bozulma tele merkezli lensler, net kenar görüntüler, bozulma olmamak, gerçek ürün boyutunu geri kazanmak, ölçüm hatalarını ortadan kaldırmak için kullanılır.ve ölçüm doğruluğunu ve tekrarlanabilirliğini sağlamak.
l Etkili parti ölçümü ölçüm süresini büyük ölçüde kısaltır, ölçüm verimliliğini arttırır, işgücü maliyetlerini azaltır ve insan hatalarını ortadan kaldırır.
Teknik parametreler:
| Mal |

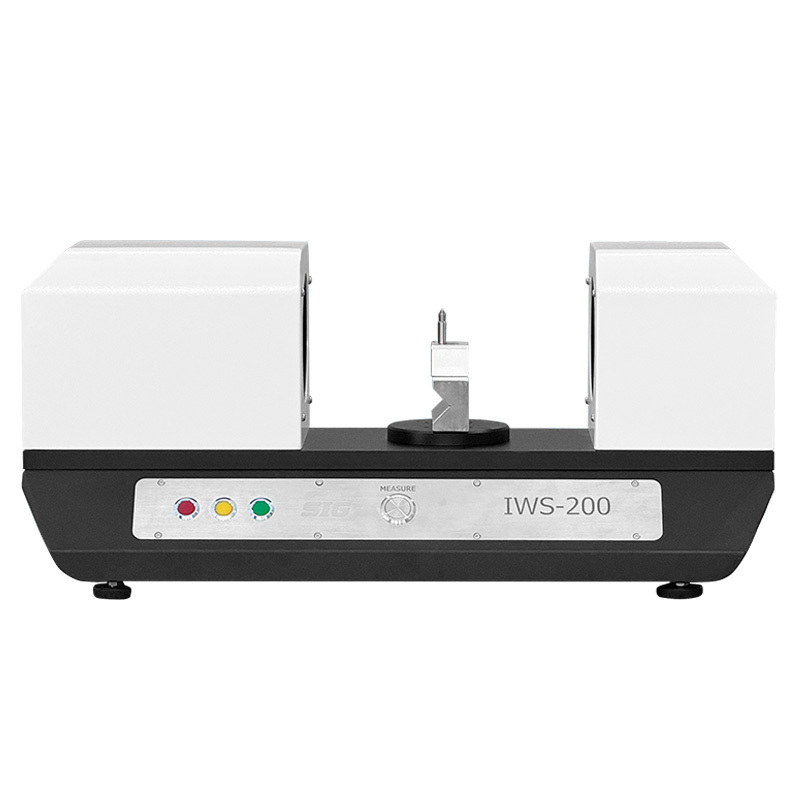

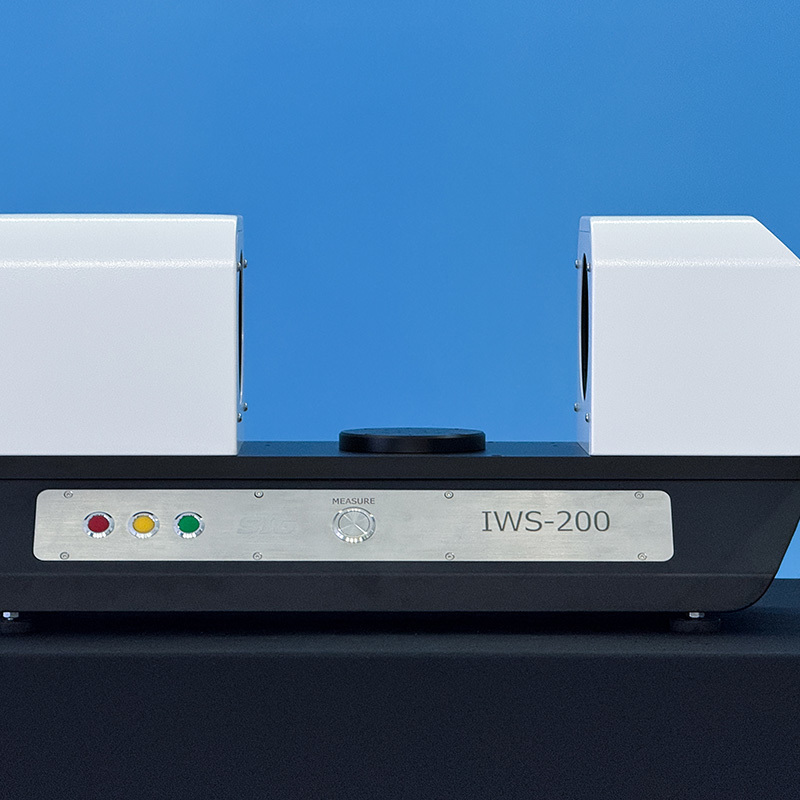

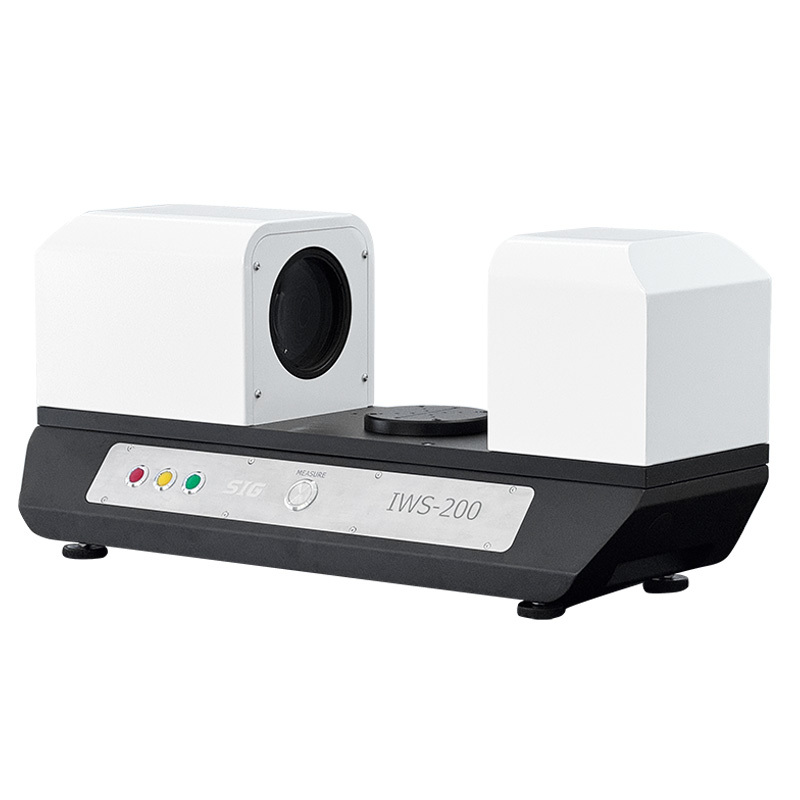

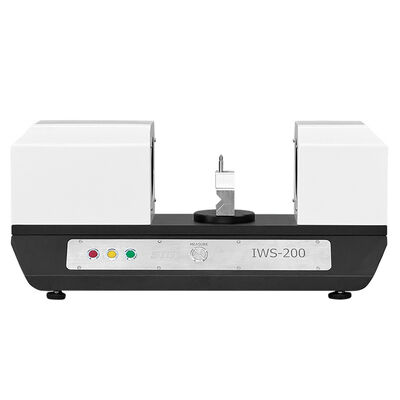

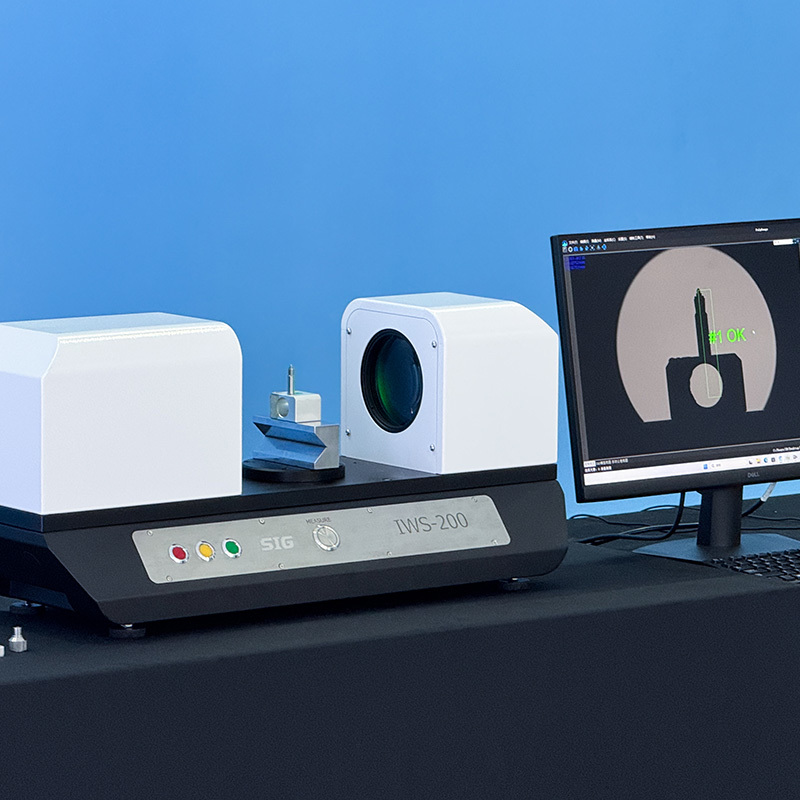

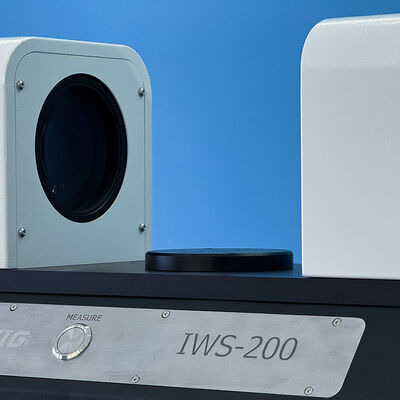

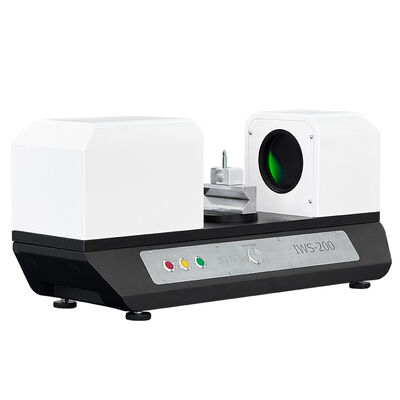

Yatay Anlık Görme Ölçüm Sistemi |
| Model |
IWS-200 |
| Kod # |
500-200 |
| Ölçme aralığı |
φ100mm, Sahne Dış Diametresi 120mm |
| Çalışma mesafesi |
145mm (Düz, sahne merkezine) |
| Ölçüm Doğruluğu |
±2.0μm |
| Tekrarlama Doğruluk |
±0,5μm |
| Görüntü sensörü (piksel) |
1 inçlik USB3.0 Kamera, 2000W Piksel |
| Işıklandırma Sistemi |
Paralel alt ışık kaynağı, yüzey halka ışığı isteğe bağlı |
| Lens |
Tek Büyütme Telesentrik Lens |
| Alan Derinliği |
12 mm |
| Çalışma ortamı |
Sıcaklık: 0°~45°C |
| Nem:% 45 ~% 75 RH |
| Titreşim:<0.002g,<15Hz |
| Ölçüm yazılımı |
Geomea Özel Tek Düğmeli Flash Ölçüm Yazılımı |
| Deneme Zamanı |
<5S (100 deneme boyutundan az) |
| Çıktı Verileri |
Otomatik Çıktı Test Verileri Raporu |
| Ölçüm Fonksiyonu |
2 boyutlu ölçüm: nokta, çizgi, daire, kemer, açı, mesafe, elipse, O halka, oluk, dikdörtgen, paralellik |
| Yardımcı fonksiyonlar |
Kesim, Paralel, Dikey, Temiz, Eşdeğer |
| Geometrik Tolerans |
Boyut toleransı, pozisyon toleransı, şekil ve pozisyon toleransı
(konumu, konsantrikliği, dikeyliği, paralelliği, gerçek yuvarlaklık, gerçek düzlük, kontur vb.)
|
| Makine taşıyıcı kapasitesi |
20kg |
| İşletim Sistemi |
WIN10, 32/64 bit işletim sistemi desteği |
| Çalışma dili |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer diller eklenebilir |
| Güç kaynağı |
220V/50Hz/10A |
| Çizelge Boyutları (D)WH) |
(715*263*318) mm (ekran hariç) |
| Net Ağırlık |
31 kg |
