Mobil Köprü Optik CMM Yerinde Anlık Ölçüm Çözümü V7-IVS Serisi

Mobil Köprü Anlık Görüş Ölçüm Sistemi A7-IVS Seriler

Ürün Tanıtımı:

AutoFlash serisi, yüksek hassasiyetli, tamamen otomatik anlık görme ölçüm sistemidir.Özellikle GD&T ölçümleri için üç eksenli otomatik elektrik kontrolü ile geliştirilmiştirOtomatik odaklama, otomatik aydınlatma kontrolü ve hem donanım hem de yazılımın otomatik hareket yapılandırması ile donatılmıştır.Doğrusal ve geometrik boyutların hızlı ve doğru ölçümüne izin verenHareketli köprü yapısı, ölçülen iş parçasının hareketsiz kalmasını sağlar, ölçüm doğruluğunu ve istikrarını sağlar ve elektronik gibi endüstrilerde ölçüm için uygun hale getirir.tıbbi ekipman, LCD ve havacılık.

Ürün Özellikleric:

• 20 milyon piksellik bir kamera ve çift büyütme ile çift telemerkezli lensle donatılmış, görüntü kalitesi mükemmel;
• 0,02°'dan aşağı yüksek telemerkezlik tasarımı, önemli yükseklik farklılıklarına sahip ürünler için ölçüm doğruluğunu sağlar.
• Düşük TV bozulması % 0,01-den aşağı ve tüm görüntü üzerindeki bozulmanın tekdüzeliği, ölçümün dinamik tekrarlanabilirliği doğruluğunu sağlar.
• Çift büyütme tasarımı, büyük bir görüş alanıyla verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetle ölçüm yapmayı sağlar.Müşterilerin verimlilik ve doğruluk için ikili ihtiyaçlarını karşılamak;
• XYZ üç eksenli tamamen otomatik CNC hassasiyet kontrolü doğru konumlandırmayı sağlar.
• Hint mermer tabanı ve sütunun kullanımı iyi bir istikrar sağlar.
• Hassas doğrusal kılavuzlar, toprak topu vidaları, AC servo motorları vb., hareket sisteminin doğruluğunu ve istikrarını sağlar;
• 0.1μm yüksek hassasiyetli doğrusal ölçek, sistemin konumlandırma ve ölçüm doğruluğunu sağlar;

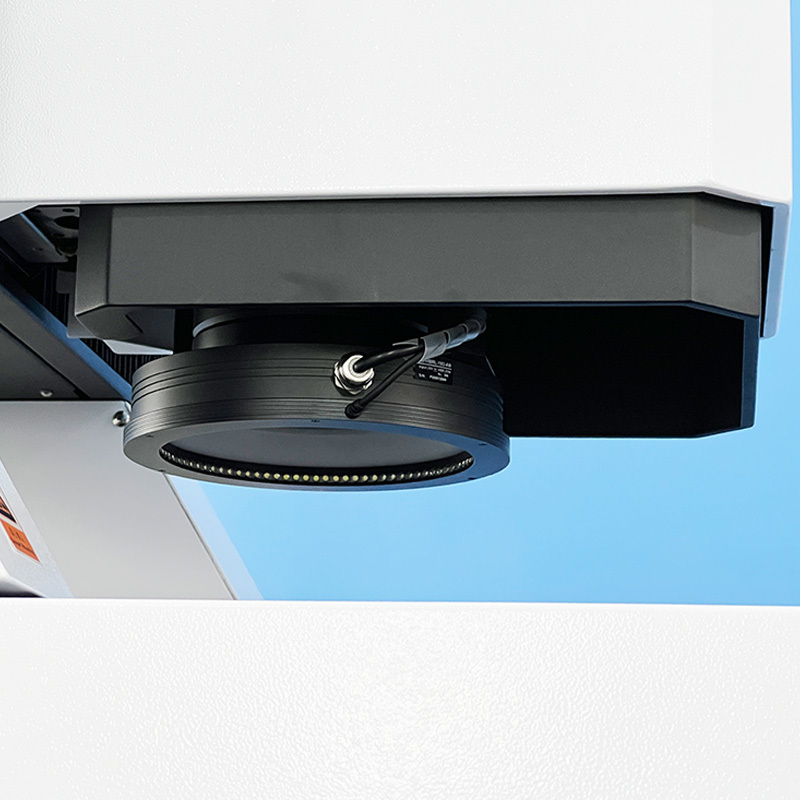

• Çeşitli ışık kaynaklarıyla ve çeşitli ölçüm senaryolarına adapte olmak için akıllı kaldırma fonksiyonu ile donatılmıştır.
• Güçlü ve kullanımı kolay Geomea ölçüm yazılımı kalite kontrolünü geliştirir.
• Otomatik ölçüm programları, seri ölçümlerini verimli ve hızlı bir şekilde tamamlamak için ayarlanabilir.
• Dikliği, düzlüğü vb. ölçmek için temassız beyaz ışık sensörleri kullanılabilir.

Uygulama:

• Büyük boyutlu nesnelerin hassas ölçümünde uygulanabilir
• 3C endüstrisi: cep telefonu ekranları, cep telefonu kılıfları
• Elektronik endüstrisi: PCB kartları
• Yeni enerji: Lityum piller
• Otomobil endüstrisi: hassas parçalar

Özellikler:

Ürün yapılandırma modelinin açıklaması (A7-IVS-432 örneği):

Ben...nstant Vision Measuring System Modelleri ve Özellikleri:

Anlık Görme Ölçüm Sistemi Ölçüm Uzay Rehberi Tablosu:

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
