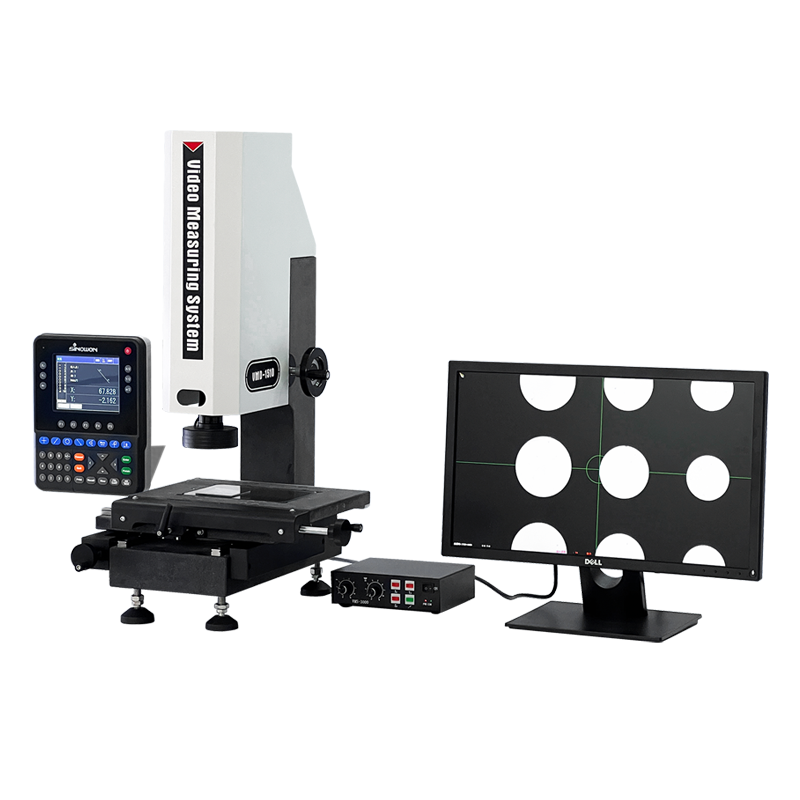

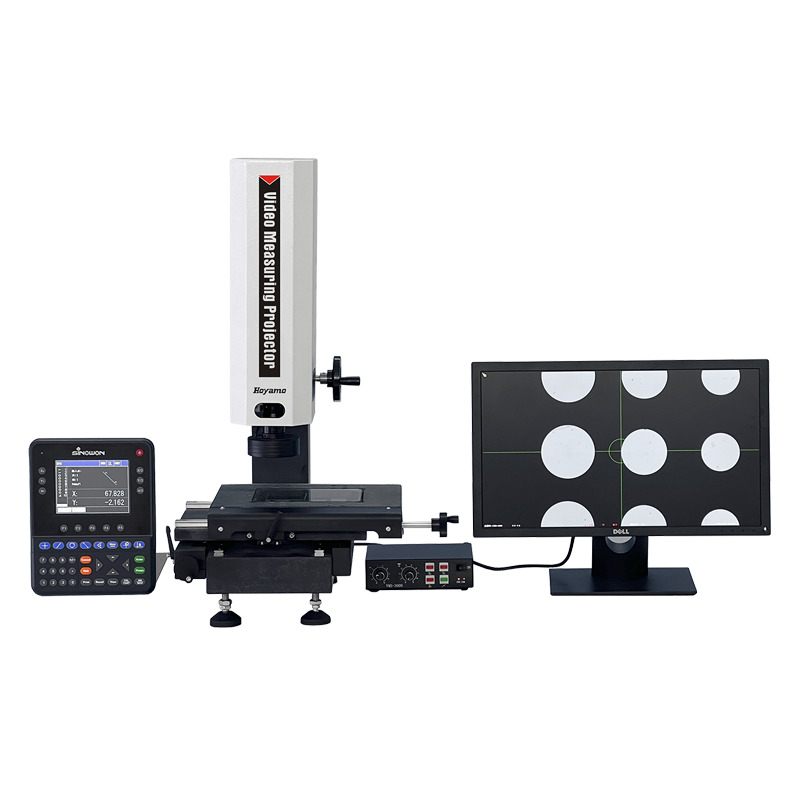

Video Ölçüm Projektörü VMD-3020
Ürün Özelliği:
l Makinenin stabilitesini ve hassasiyetini sağlamak için granit taş taban ve sütunu benimser;
l Tablanın dönüş hatasının 2um dahilinde olmasını sağlamak için dişsiz cilalı çubuk ve hızlı hareket eden kilitleme cihazını benimser;
l Makinenin E1 doğruluğunun ≤3+L/200um dahilinde olmasını sağlamak için yüksek hassasiyetli alet optik cetveli ve hassas çalışma tablasını benimser;
l Bozulma olmadan net görüntü kalitesi sağlamak için zoom lensi ve yüksek çözünürlüklü renkli dijital kamerayı kullanır;
l Projektör aydınlatması olarak LED soğuk yüzey ışık kaynağını ve alt LED paralel ışık kaynağını benimser;
l Projektör aydınlatması olarak LED soğuk yüzey ışık kaynağını ve alt LED paralel ışık kaynağını benimser;
l Ölçülen noktaları hedeflemek için Çapraz çizginin uygun rengini ayarlamayı benimser;
lVeri işleme sistemi olarak yüksek kaliteli renkli ekran metroloji çok işlevli dijital okuma DP400'ü benimser.
Teknik Özellikler:
| Emtia |
VideoÖlçüm ProjektörüVMD Serisi |
| Modeli |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| Granit Aşaması |
(310*220) mm |
(390*220)aa |
(505*350)mm |
(605*450)aa |
| Cam Sahne |
(179,5*129,5) mm |
(229,5*129,5) mm |
(356*248)aa |
(456*348)aa |
| X/Y Ekseni Hareketi |
(150*100) mm |
(200*100)mm |
(300*200)mm |
(400*300)mm |
| Z Ekseni Hareketi |
100 mm |
100 mm |
200 mm |
200 mm |
| Doğrusal Terazi |
Çözünürlük: 0,5um |
| Alet Tabanı ve Sütunu |
Yüksek Hassasiyetli Granit Taş |
| Ölçüm Doğruluğu* |
E1x,y |
3+L/200um |
| E1xy |
5+L/200um |
| E1z |
5+L/200um |
| Tekrarlanabilirlik Doğruluğu |
2um |
| Aydınlatma Sistemi |
LED soğuk yüzey ışığı |
| Alttaki LED paralel ışık |
| İsteğe bağlı koaksiyel ışık |
| HDMI Kamera |
1/3" 2MPiksel Yüksek Çözünürlüklü Kamera: 1920*1080@30fps |
| Video Büyütme |
Optik Büyütme özelliğine sahip 6,5X Yüksek Çözünürlüklü Zoom lens: 0,7X~4,5X, |
| Video Büyütme: 26X~172X (21,5' Monitör) |
| Kablosuz Fare |
Ölçülen noktaları hedeflemek için Çapraz çizginin uygun rengini ayarlamak için uygulanır |
| HDMI LCD Monitör |
21” HDMI LCD Monitör |
| Ölçüm Veri Süreci |
Çok Dilli İngilizce, Geleneksel Çince, İsteğe Bağlı Diğer Dil Sürümleriyle Dijital Okuma DP400 |
| Güç Kaynağı |
AC220V/50Hz; 110V/60Hz |
| Boyut (GxDxY) |
(462*401*725) mm |
(477*452*725)aa |
(744*643*1075)aa |
(908*776*1070)aa |
| Brüt/Net Ağırlık |
60/48Kg |
65/50Kg |
275/208Kg |
283Kg |
Modeller ve Özellikler:
| Modeli |
Kod# |
Modeli |
Kod# |
Modeli |
Kod# |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020HP |
VMD-5040 |
525-020JP |
VM'nin Ölçüm AlanıDSeri:
| Seyahatmm |
Modeli |
Kod# |
X Ekseni Hareketi mm |
Y Ekseni Hareketi mm |
Z Ekseni Standart Hareket mm |
Z ekseni Maksimum Özelleştirilmiş Hareket mm |
| 150x100x100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
------ |
| 200x100x100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250x150x200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300x200x200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020HP |
400 |
300 |
200 |
400 |
| 500x400x200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
Video Ölçüm Projektörünün Çok İşlevli Dijital Okuması DP400
Özellikler:
Ø 5.6〃Renkli Ekran ve Mühürlü silikon dokunmatik düğme, tam bilgi, kolay kullanım, uzun kullanım ömrü;
Ø 100 kalıcı görüntü öğesini kaydedin, geçerli tarihi ayarlayabilir ve kaydedebilirsiniz;
Ø Çok Fonksiyonlu Ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida dişi, elips, yuva, yuvarlama, ön ayar, inşaat vb.
Ø Ön veya Ters yön sayma fonksiyonu, 1/2 değer, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, REC (kayıt) fonksiyonu ve Döngü ölçümü;
Ø Bölüm ve doğrusal kompanzasyon 3 eksen için mevcuttur, ölçüm doğruluğunu yüksek düzeyde sağlar;
Ø Ayak pedalını, yazıcıyı, optik kenar algılamayı ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
Ø Kutup ve koordinat sistemi ile milimetre ve inç görüntüleyebilir ve kolayca kaydırılabilir;
Ø Bağımsız şifre izin fonksiyonu ile yanlış işlem nedeniyle veri sapması olasılığını önlemek için şifre izniyle orijinal ayarı da değiştirebilir;
Ø Çoklu dil desteği: Çince, İngilizce ve diğer dil.
Çok İşlevli Dijital Okuma Şartname:
| Emtia |
Video Ölçüm Projektörünün Çok İşlevli Dijital Okuması |
| Modeli |
DP400 |
| Kod# |
510-340 |
| Dil |
Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu |
115mm×85mm |
| LCD Ekran Çözünürlüğü |
640*480 |
| Dijital Ekran Aralığı |
8 Hane (Ondalık Noktalı) |
| Ekran Ekseni |
3 eksenli (X,Y,Z/Q) |
| Z/Q Ekran Modeli |
Uzunluk veya Açı |
| Açı Gösterge Modeli |
Derece, Dakika ve İkinci veya Derece |
| Doğrusal Ölçeklerin İşareti |
TTL kare dalga veya iki adet 90° faz açısı farkının AC sinüs dalgası,
10MA'dan büyük sürücü kapasitesi
|
| Doğrusal Ölçek Çözünürlüğü |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Baud Hızı |
4800,9600,14400,19200,38400,57600 |
| Veri Çıkış Bağlantı Noktası |
RS232,DB-9 Ana arayüz |
| Çalıştırma Klavyesi |
Mühürlü Silikon dokunmatik tip klavye |
| Genişletme bağlantı noktası |
Ayak Pedalı, Yazıcı, Optik Kenar Bulucu, vb. |
| Giriş Güç Kaynağı |
AC90V-240V,15W |
