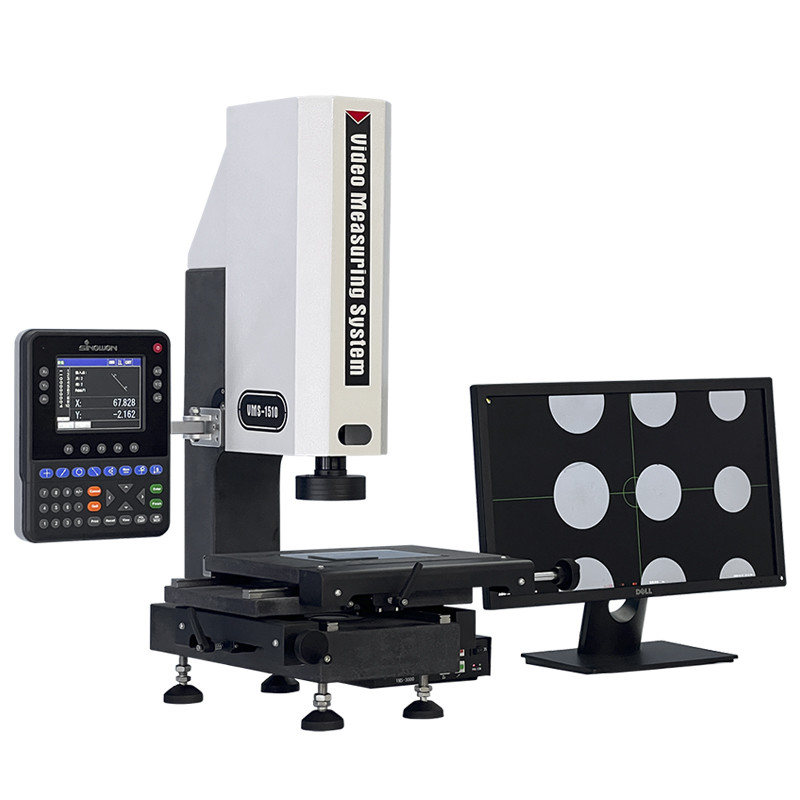

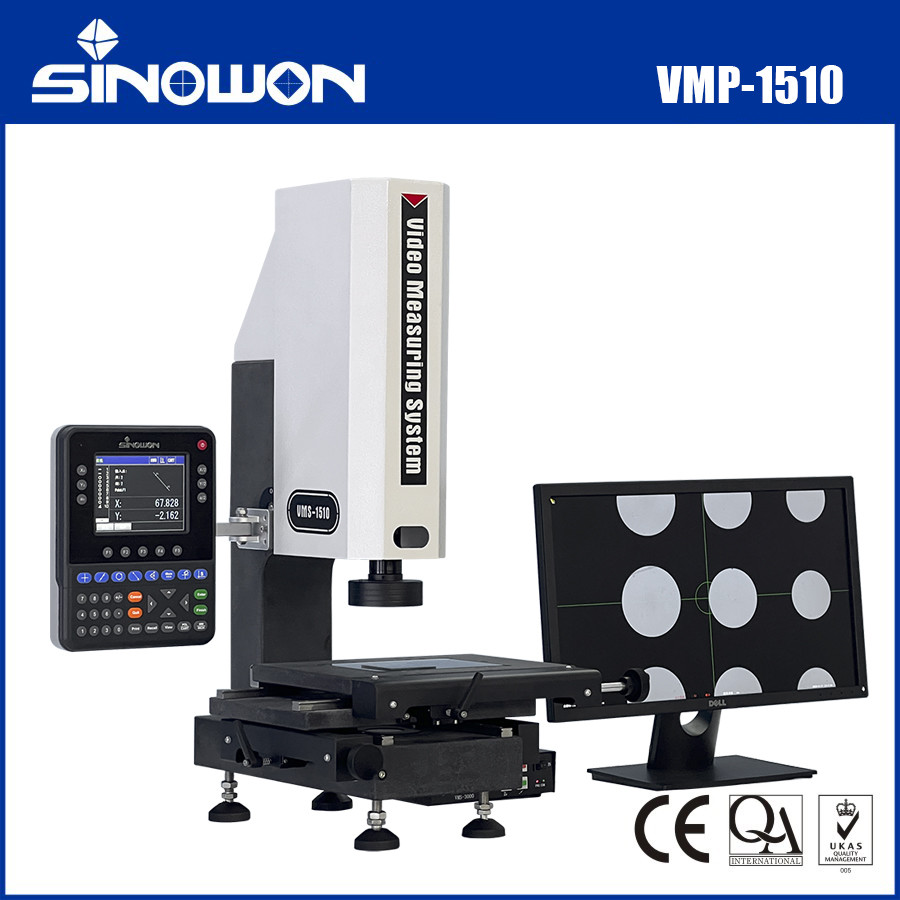

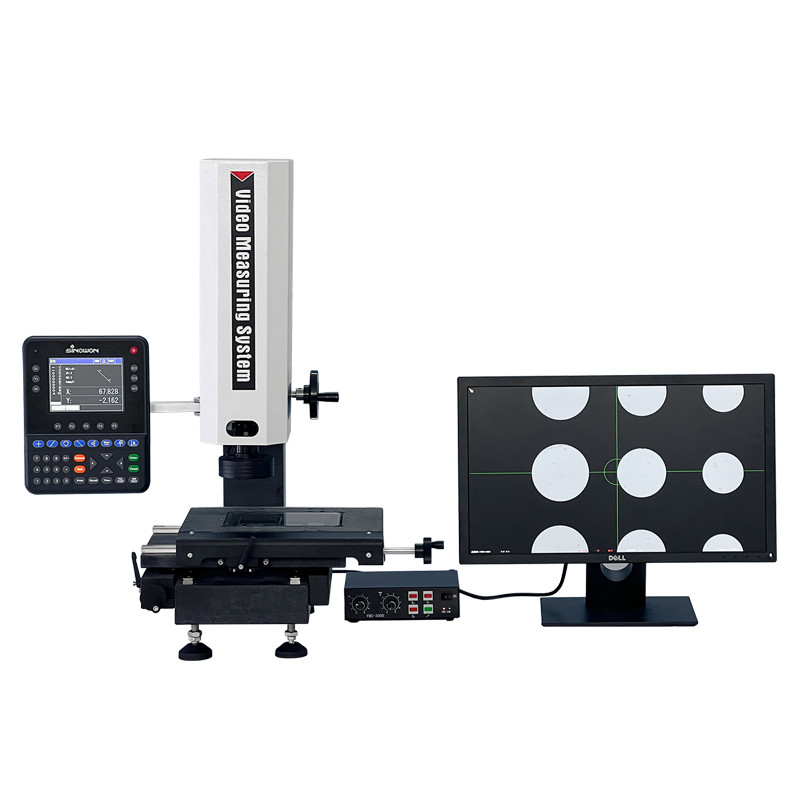

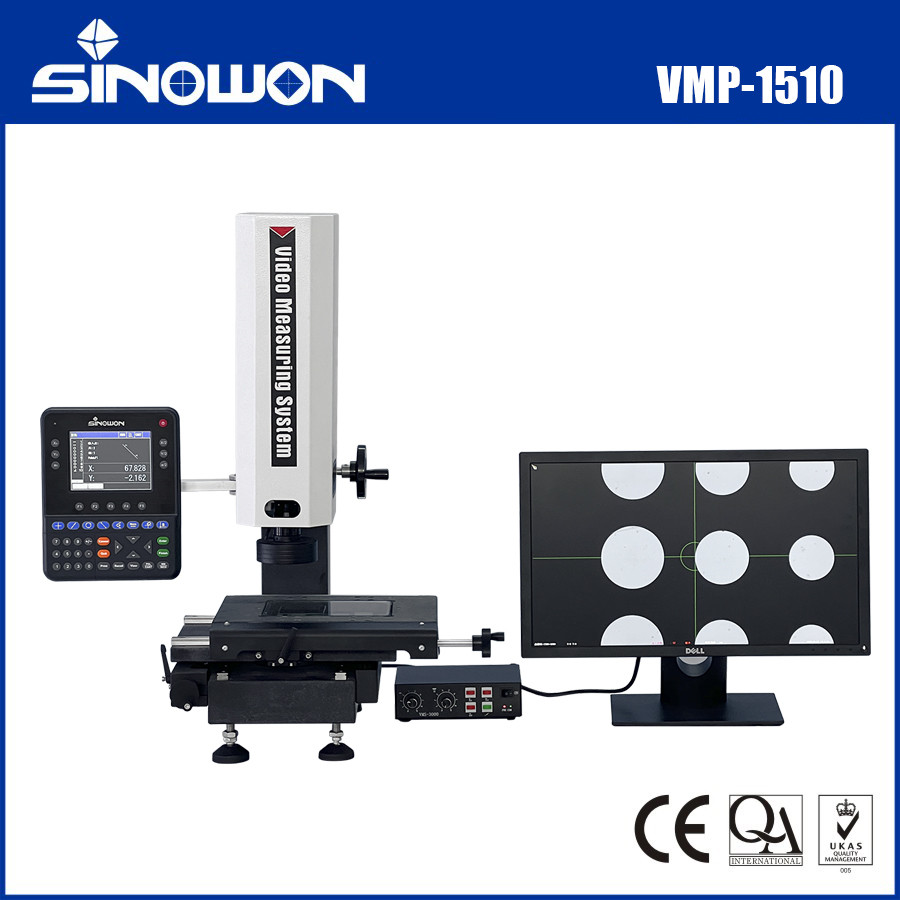

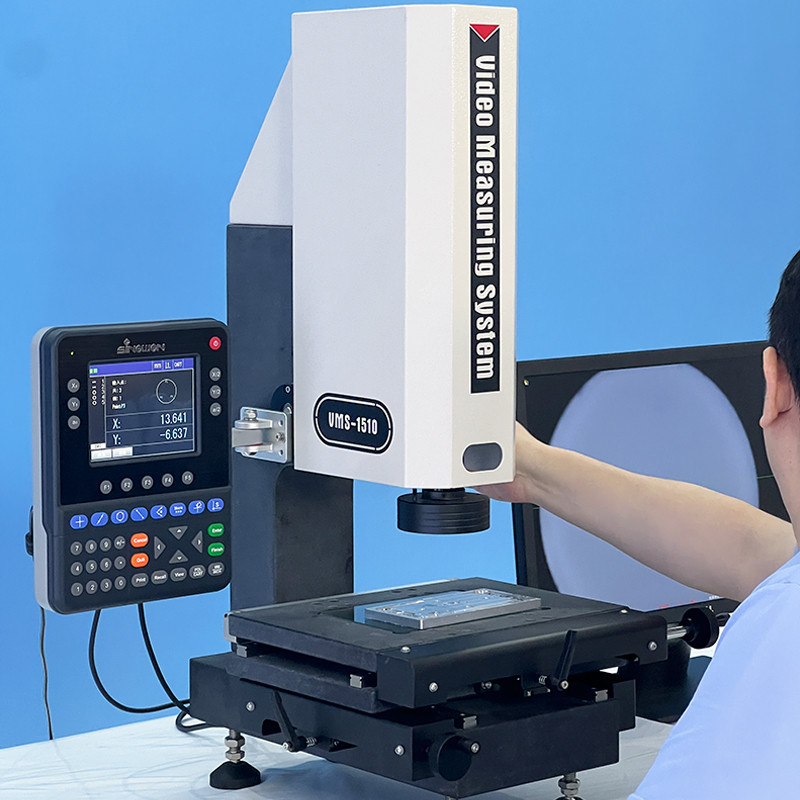

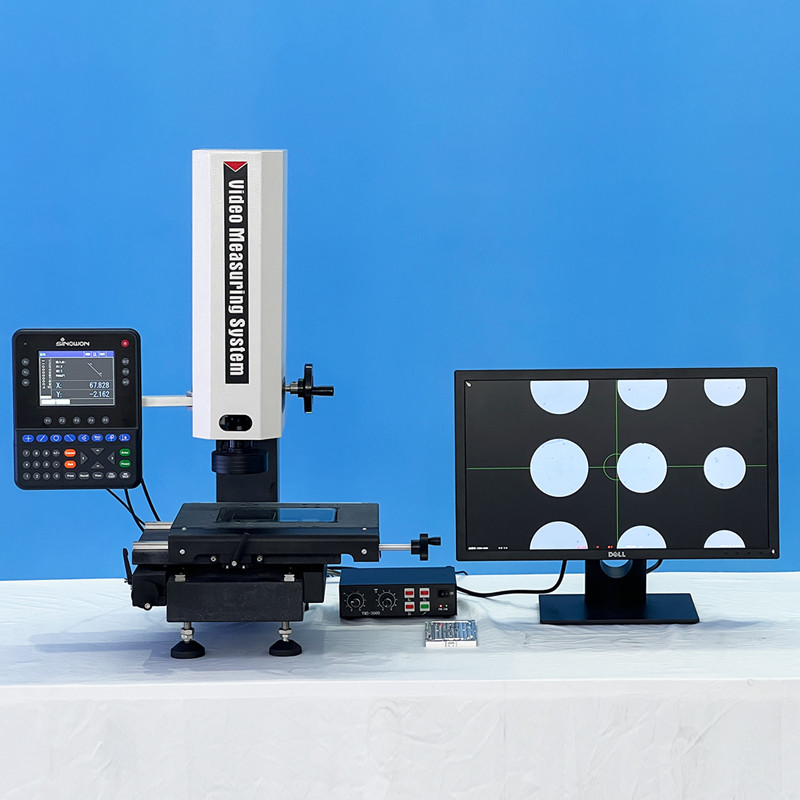

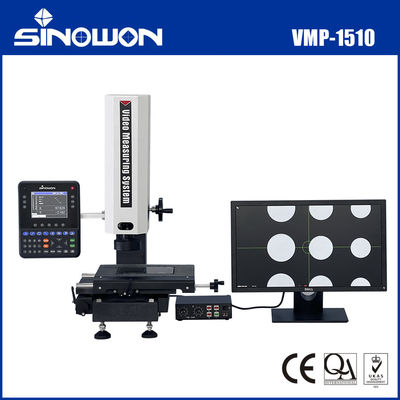

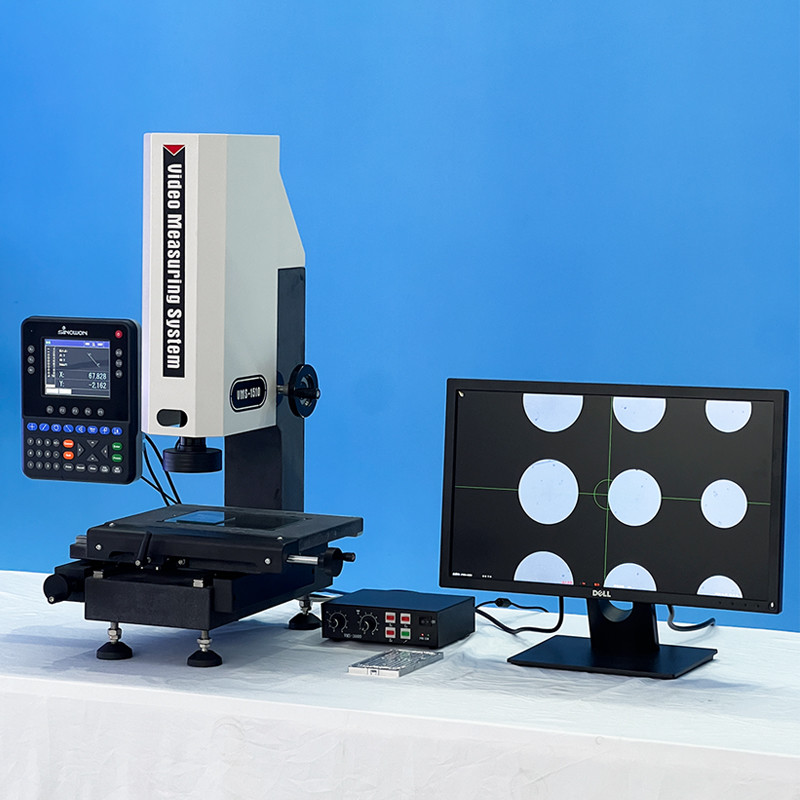

Video ölçüm projektörü VMP-1510
Ürün Özelliği:
l Makinenin istikrarını ve hassasiyetini sağlamak için granit taş tabanı ve sütunu benimsiyor;
l Masanın dönüş hatasının 2um içinde olmasını sağlamak için dişsiz cilalı çubuk ve hızlı hareketli kilitleme cihazı benimsiyor;
l Makinenin E1 doğruluğunun ≤2.5+L/200um içinde olmasını sağlamak için yüksek hassasiyetli enstrüman optik kuyruklu ve hassasiyetli çalışma masasını benimser;
l Zoom lens ve yüksek çözünürlüklü renkli dijital kamera kabul eder, bozulmadan net görüntü kalitesi sağlar;
l LED soğuk yüzey ışık kaynağı ve alt LED paralel ışık kaynağını projektör aydınlatmaları olarak kabul eder;
l LED soğuk yüzey ışık kaynağı ve alt LED paralel ışık kaynağını projektör aydınlatmaları olarak kabul eder;
l Ölçülen noktaları hedeflemek için uygun çapraz çizgi rengini ayarlamayı kabul eder;
Yüksek kaliteli renkli ekran metroloji çok fonksiyonel dijital okuma DP400'ü veri işleme sistemi olarak benimser.
Teknik özellikler:
| Mal |
ViDeoÖlçme projeksiyonu |
| Model |
VMP-1510 |
| Kod# |
525-020P |
| Granit Aşaması |
(310*220) mm |
| Cam Aşama |
(179.5*129.5) mm |
| X/Y Eksen Yolculuğu |
(150*100) mm |
| Z Ekseni Seyahat |
Yüksek hassasiyetli doğrusal kılavuzluk, etkili yolculuk 100mm |
| X/Y doğrusal ölçekler |
Çözünürlük: 0.5mm |
| Araç tabanı ve sütunu |
Yüksek hassasiyetli Granit Taşı |
| Ölçüm Doğruluğu* |
E1x, y: 2.5+L/200um |
| E2xy: 4+L/200um |
| Tekrarlanabilirlik Doğruluğu |
2m |
| Işıklandırma Sistemi |
LED soğuk yüzey ışığı |
| Alt LED paralel ışık |
| Seçilebilir koaksiyel ışık |
| HDMI Kamerası |
1/3 " 2MPixel Yüksek Çözünürlüklü Kamera: 1920*1080@30fps |
| Video büyütme |
6Optik büyütme ile.5X Yüksek Çözünürlüklü Zoom lens: 0.7X ~ 4.5X, |
| Video büyütme: 26X ~ 172X (21.5' Monitör) |
| Kablosuz Fare |
Ölçülen noktaları hedeflemek için çapraz çizginin uygun rengini ayarlamak için uygulanır |
| HDMI LCD Monitörü |
21 ′′ HDMI LCD Monitörü |
| Ölçüm verileri işlemi |
Çok dilli İngilizce, Geleneksel Çince, Seçmeli Diğer Dil Versiyonları ile Dijital okuma DP400 |
| Güç kaynağı |
AC220V/50Hz; 110V/60Hz |
| Boyut (WxDxH) |
(462*401*725) mm |
| Brüt/net ağırlık |
60/48Kg |

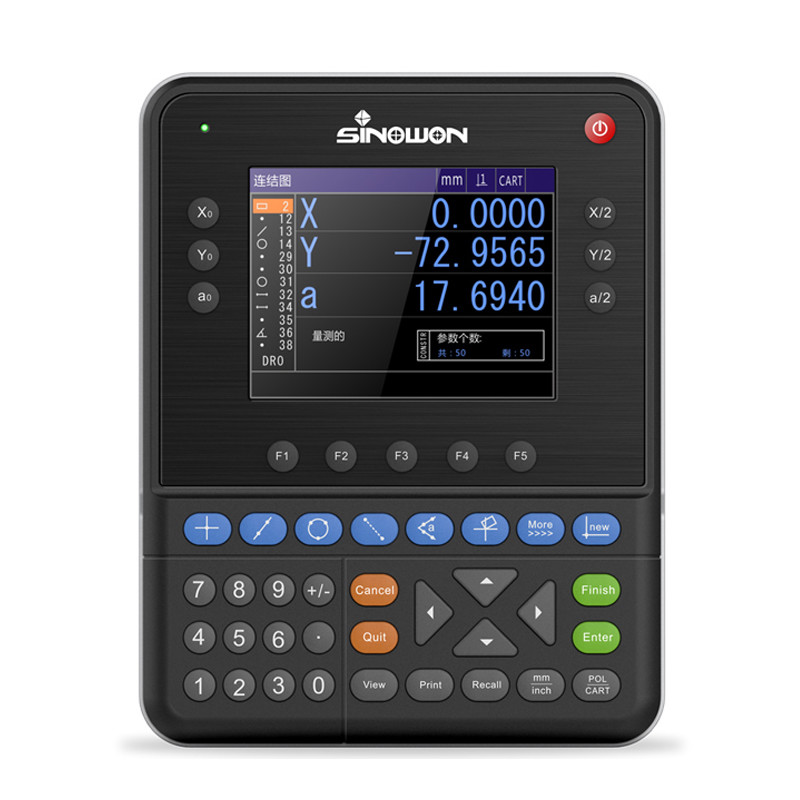

Çok fonksiyonlu dijital görüntü ölçüm projektörünün okuması DP400
Özellikleri:
Ø 5.6Renkli ekran ve tam bilgi ile mühürlenmiş silikon dokunmatik düğme, kullanımı kolay, uzun kullanım ömrü;
Ø 100 kalıcı görüntü öğesini kaydetmek, mevcut tarihi ayarlayabilir ve kaydedebilir;
Ø Çok fonksiyonel ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida ipliği, elipse, yuva, yuvarlama, önceden ayarlama, yapı vb.
Ötesi veya Ters yön sayım fonksiyonu,1/2 değeri, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, REC (kayıt) fonksiyonu ve Döngü ölçümü;
Ø Kesim ve doğrusal telafi 3 eksen için mevcuttur, ölçüm doğruluğunu yüksek düzeyde sağlar;
Ø Ayak anahtarı, yazıcı, optik kenar algılama ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
Ø Kutup ve koordinat sistemi ile, milimetre ve inç görüntüleyebilir ve kolayca değiştirilebilir;
Ø Bağımsız şifre izni fonksiyonu ile, yanlış işletimden kaynaklanan veri sapma olasılığını önlemek için, aynı zamanda orijinal ayarları şifre izni ile değiştirebilir;
Ø Çoklu dil desteği: Çince, İngilizce ve diğer diller.
Çok fonksiyonel dijital okuma Spesifikasyon:
| Mal |
Çok fonksiyonlu dijital görüntü ölçüm projektörünün okuması |
| Model |
DP400 |
| Kod# |
510-340 |
| Dil |
Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu |
115 mm × 85 mm |
| LCD ekran çözünürlüğü |
640*480 |
| Dijital ekran aralığı |
8 basamak (Onluk nokta ile) |
| Görüntüleme Eksi |
3 eksen (X,Y,Z/Q) |
| Z/Q Ekran Modeli |
Uzunluk veya açı |
| Açı Görüntüleme Modeli |
Derece, Dakika ve İkinci veya Derece |
| Doğrusal Ölçeklerin İşareti |
TTL kare dalga veya AC sinüs dalgası iki 90 ° faz açısı farkı,
10MA'dan daha büyük sürücü kapasitesi
|
| Doğrusal ölçek çözünürlüğü |
0.1mm,0.2um,0.5mm, 1mm,2mm,5mm |
| Baud oranı |
4800,9600,14400,19200,38400,57600 |
| Veri Çıktı Portu |
RS232,DB-9 Ana arayüzü |
| Çalışma Klavye |
Kapalı Silikon dokunmatik klavyesi |
| Genişleme limanı |
Ayak anahtarı, yazıcı, optik kenar bulucu vb. |
| Girdi Güç kaynağı |
AC90V-240V,15W |
