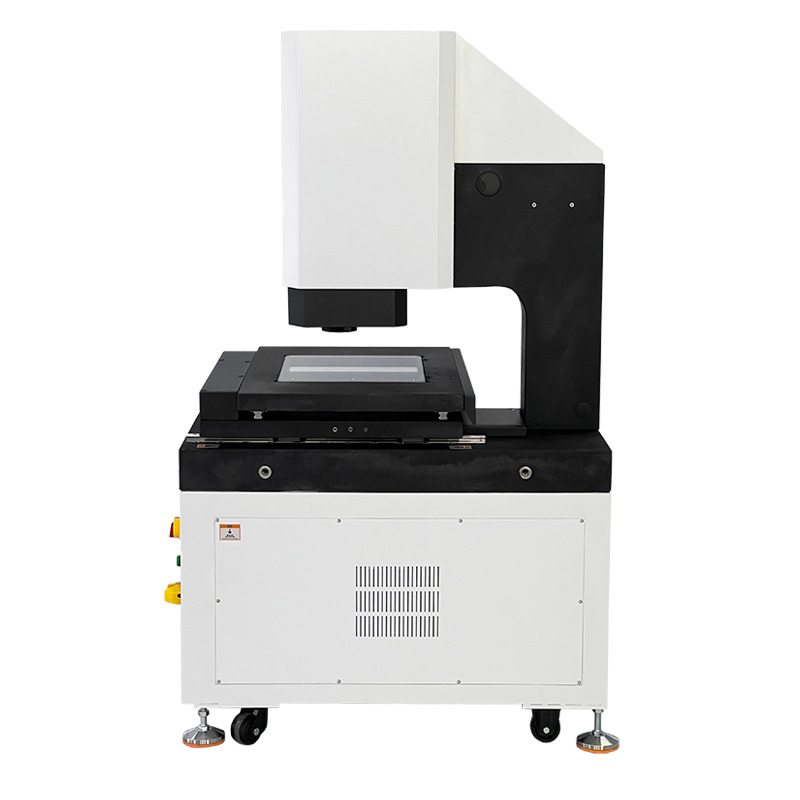

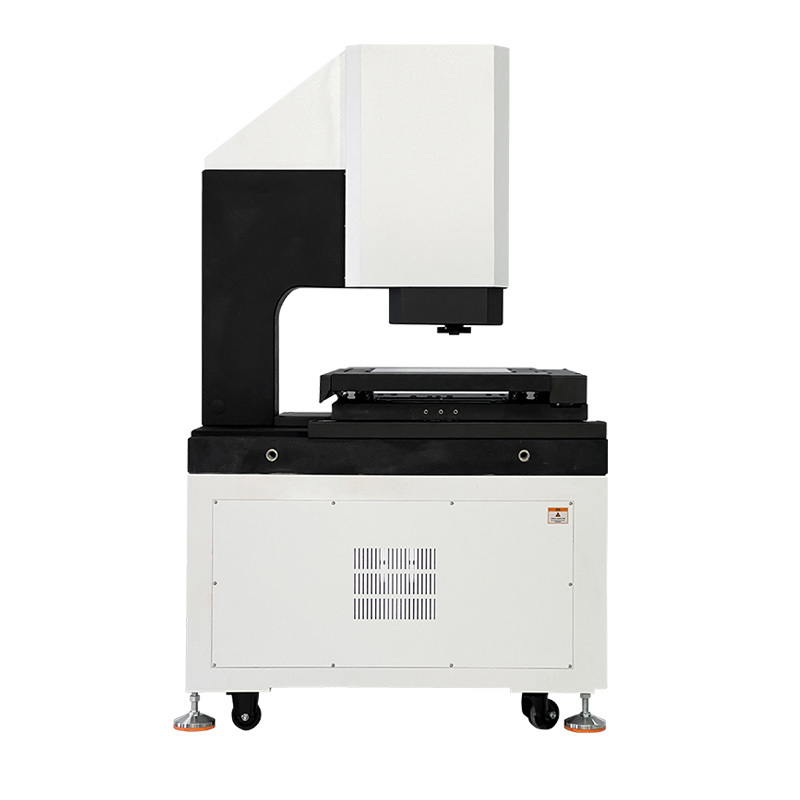

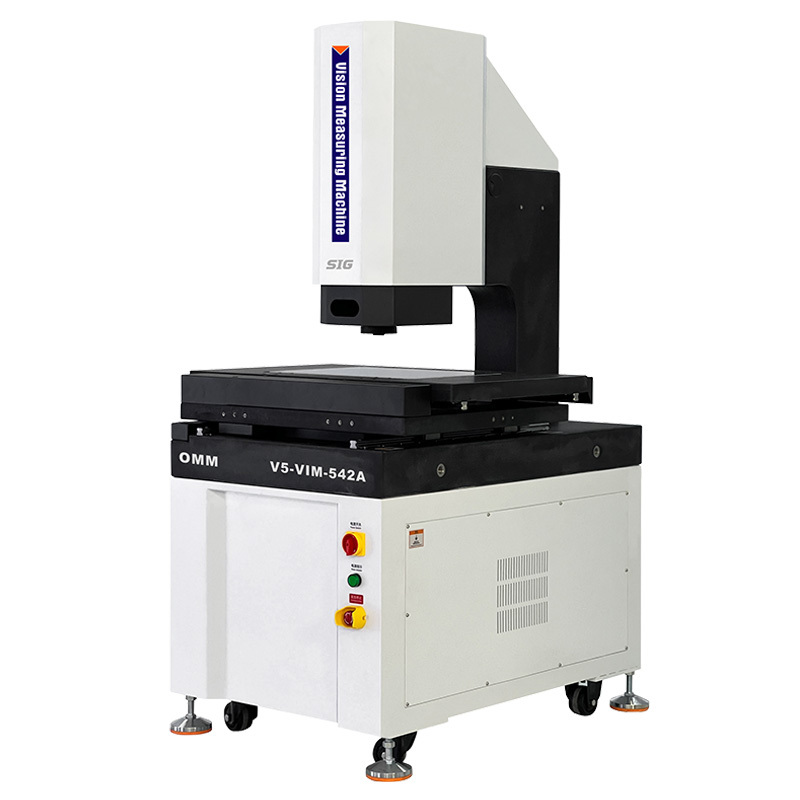

Kantilye Otomatik Görme Ölçme Makinesi V5-VIMSeriler
Ürün Karakteristiği:
l XYZ üç eksenli otomatik CNC hassas kontrolü, hassas konumlandırma;
Granit taban ve sütun, iyi kararlılık;
l Hassas doğrusal kılavuzlar, öğütme derecesindeki top vidaları ve AC servo motorları vb., hareket sisteminin doğruluğunu ve istikrarını sağlar;
l Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 0,5μm yüksek hassasiyetli ızgara kanadı;
l Açık gözlem ve hassas ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;
6.5X yüksek çözünürlüklü optik lens, doğru zoom, tek seferlik piksel düzeltmesi;
l Program kontrollü 5 halka 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi 256 seviye parlaklık ayarını akıllı bir şekilde gerçekleştirir;
Otomatik Vision ölçüm yazılımı iMeasuring güçlü işlevlere sahip ve kullanımı kolay.
Özellikler:
| Mal |
Kantilye Otomatik Görme Ölçme Makinesi V5-VIMSeriler |
| Model |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| X/Y ekseninde yolculuk (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Doğruluk* |
E1x,y |
2.0+L/200 ((um) |
| E1xy |
3.0+L/200 ((um) |
| E1z |
4.0+L/200 ((um) |
| Z ekseni yolculuğu (mm) |
200 (Farklı olarak 300mm/400mm yükseltme) |
| Ölçeklerin çözünürlüğü |
0.5um çözünürlüğü olan yüksek hassasiyetli cam ızgara kuyrukçusu |
| Çalışma masası malzemesi |
Granit |
| Yönlendirme Modu |
Yüksek hassasiyetli doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz |
| Çalışma Modu |
Joystick denetleyici, fare işletim, otomatik algılama programı |
| Çalışma şekli |
Uzaktan kumanda kolu, fare işletim, otomatik algılama programlama |
|
Işıklandırma
Sistem
|
Kontür |
LED Paralel Kontür Işığı |
| Yüzey |
0~255 Adımsız Ayarlanabilir 8 Bölüm LED Yüzey Işığı |
| Koaksiyel |
Seçenek yüksek parlaklık noktası LED lambası |
| Video sistemi |
"Yüksek çözünürlüklü dijital kamera" 1/2.9 |
| 6.5X Elektronik Geri İletişim Zoom Objektif Zoom745EF, Optik Büyütme:0.7X-4.5X, Video büyütme: 28X~180X |
| Ölçüm yazılımı |
iÖğretim |
| İşletim sistemi |
WIN10/11-32/64 bit işletim sistemini destekler. |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer dil versiyonları eklenebilir. |
| Çalışma ortamı |
Sıcaklık 20°C 2°C'dir ve sıcaklık değişimi 1°C/saatten daha azdır; Nem %30 ~ %80 RH; titreşim < 0.02g's, ≤15Hz. |
| Güç kaynağı |
220V/50Hz/10A |
| Makine rulmanı |
0 ~ 30Kg (son taşıma kapasitesi: 50Kg) |
| Boyut (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Net Ağırlık (Kg) |
396 |
466 |
560 |
796 |
| İsteğe bağlı yapılandırma |
Koaksiyel ışıkla elektronik geri bildirim zoom lens, elektrikli zoom lens, temas sondası, beyaz ışık noktası spektrumu, 3 boyutlu kamera, kablosuz Bluetooth uzaktan kumanda. |
Not:
L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine çok bağlıdır.
Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
0.5X veya 2X objektifler ihtiyaçlara göre isteğe bağlı olarak mevcuttur.
Ürün Yapılandırması Model Açıklaması ((V ile Örnek5-VIM-432):
| Ürün kategorisi |
2.5D |
3D |
2.5D |
3D |
| Mal |
2.5D Otomatik Görüş
Ölçme Makinesi
|
3D Otomatik
İletişim ve Görüş
Ölçme Makinesi
|
2.5D otomatik
Lazer taraması ve görme
Ölçme Makinesi
|
3D Otomatik Çok Duygusal
Ölçme Makinesi
|
| Model |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Türü |
A |
B |
C |
D |
| Anlamı |
Optik Zoom lens sensörü |
Zoom lens sensörü ve temas sonde sensörü |
Zoom lens sensörü ve lazer sensörü |
Zoom lens sensörü, temas sonde sensörü ve lazer sensörü |
| İletişim sondası |
- Hayır. |
MCP-Kit1 |
- Hayır. |
MCP-Kit1 |
| Lazer Modülü |
- Hayır. |
- Hayır. |
Omron Lazer |
Omron Lazer |
| Yazılım sürümü |
i4. Ölçüm.1 |
i4. Ölçüm.2 |
5'i ölçüyorum.0 |
5'i ölçüyorum.1 |
Kantilye Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K. |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K. |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K. |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Kantilye Otomatik Görme Ölçme Makinesi V5Seri Ölçme Alanı:
| Seyahatler |
Model |
Doğruluk |
X EksiSeyahat mm |
Y Eksen Yolculuğu mm |
Z Eksen Yürüyüş mm |
Z ekseni Özel Yolculuk mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Diğer seyahat özellikleri özelleştirilebilir.
