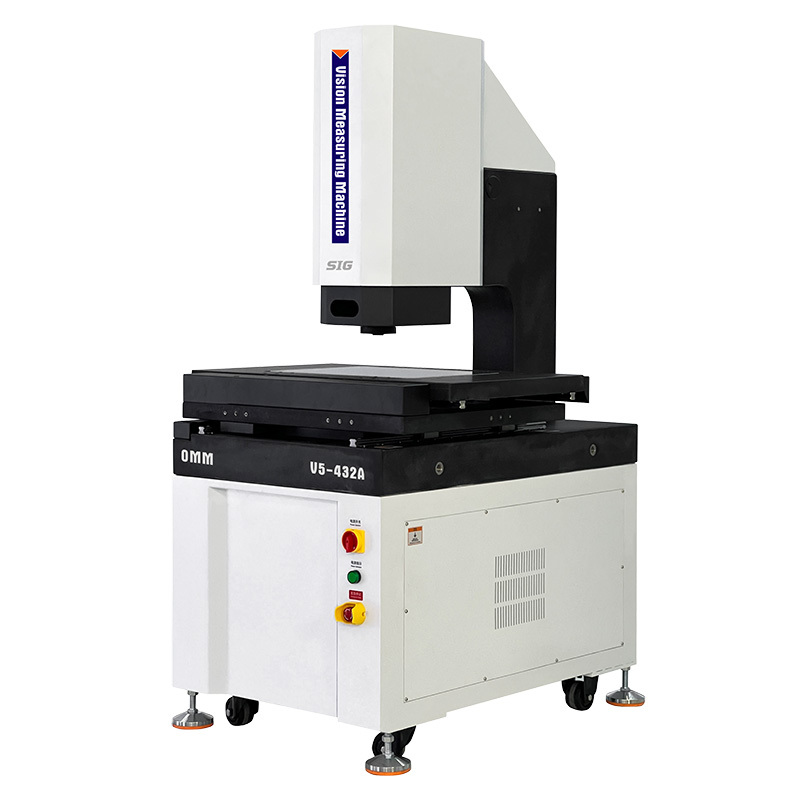

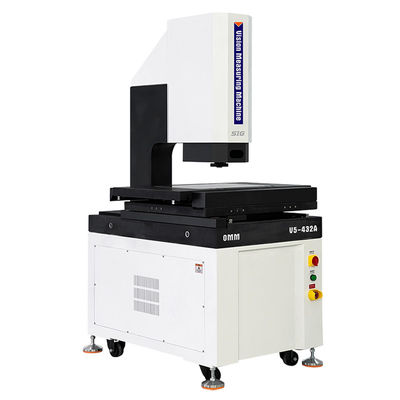

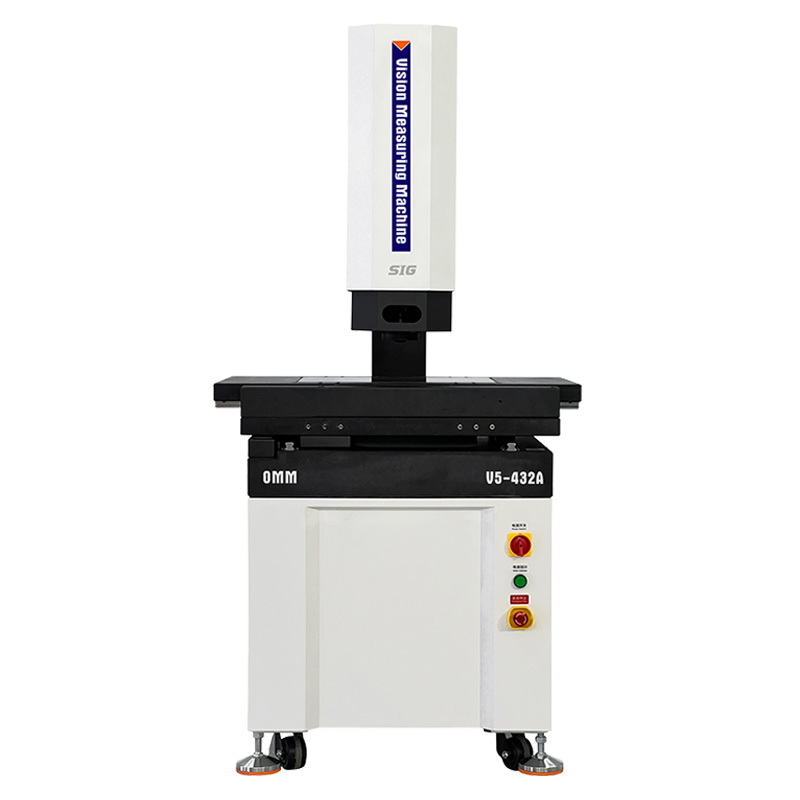

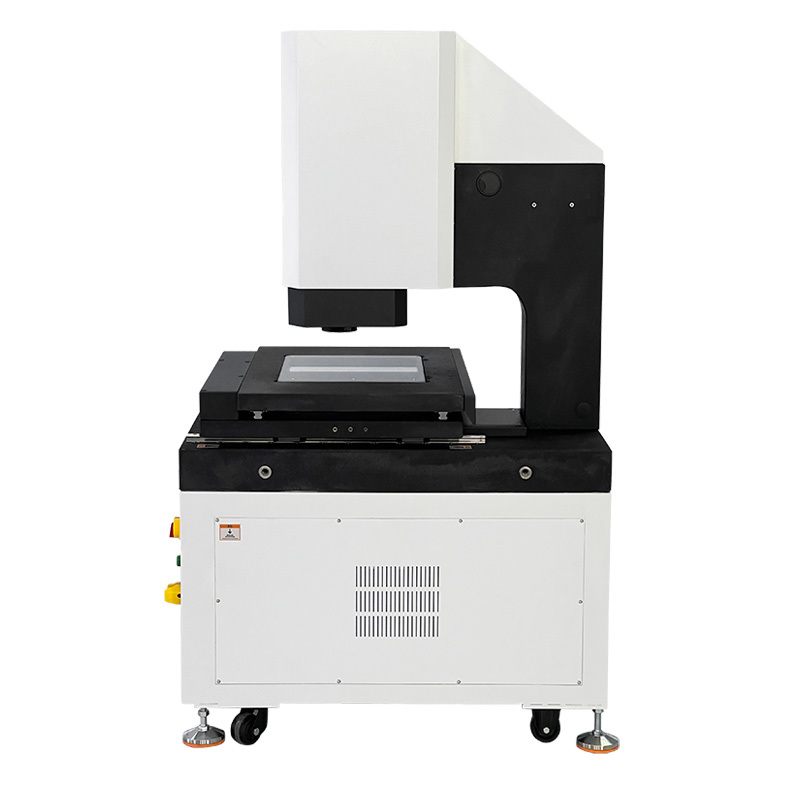

Konsol Tipi Otomatik Görüntü Ölçüm Makinesi V5 Serisi
Ürün Özelliği:
l XYZ üç eksenli CNC otomatik hassas kontrol, hassas konumlandırma;
l Granit taban ve sütun, iyi kararlılık;
l Hassas lineer kılavuzlar, taşlama sınıfı bilyalı vidalar ve AC servo motorlar vb., hareket sisteminin doğruluğunu ve kararlılığını sağlar;
l Sistem konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 0,5μm yüksek hassasiyetli ızgara cetveli;
l Net gözlem ve hassas ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;
l 6.5X yüksek çözünürlüklü optik lens, doğru yakınlaştırma, tek seferlik piksel düzeltmesi;
l Program kontrollü 5 halkalı 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi, 256 seviyeli parlaklık ayarını akıllıca gerçekleştirir;
l Güçlü fonksiyonlara ve kullanımı kolay otomatik Görüntü ölçüm yazılımı iMeasuring.
Özellikler:
| Emtia |
Otomatik Video Ölçüm Sistemi V5 Serisi |
| Model |
V5-322 |
V5-432 |
V5-542 |
V5-652 |
| X/Y ekseni hareketi (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2+L/200 |
| E2xy(um) |
3+L/200 |
|
E1z tek nokta
doğruluk (um)
|
4+L/200 |
| Z ekseni hareketi (mm) |
200 (isteğe bağlı olarak 300mm/400mm'ye yükseltme) |
| Ölçek Çözünürlüğü |
0.5um çözünürlüğe sahip yüksek hassasiyetli cam ızgara cetveli |
| Tabla malzemesi |
Granit |
| Kılavuz Modu |
Yüksek hassasiyetli Lineer Kılavuz, Çift raylı Çift Slayt Kılavuz |
| Çalışma Modu |
Joystick Kontrol Cihazı, Fare İşlemi, Otomatik Algılama Programı |
| Çalışma şekli |
Uzaktan kumanda kolu, fare işlemi, programlama otomatik algılama |
|
Aydınlatma
Sistem
|
Kontur |
LED Paralel Kontur Aydınlatması |
| Yüzey |
0~255 Kademesiz Ayarlanabilir 8 Bölümlü LED Yüzey Aydınlatması |
| Eş eksenli |
İsteğe Bağlı Yüksek Parlaklıklı Nokta LED Işık |
| Video sistemi |
1/2.9 "Yüksek Çözünürlüklü Dijital Kamera |
| 6.5X Elektronik Geri Bildirim Zoom Lens Zoom745EF, Optik Büyütme:0.7X-4.5X,Video Büyütme:28X~180X |
| Ölçüm yazılımı |
iMeasuring |
| İşletim sistemi |
WIN10/11-32/64 bit işletim sistemini destekler. |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer dil sürümleri eklenebilir. |
| Çalışma ortamı |
Sıcaklık 20℃ 2℃'dir ve sıcaklık değişimi 1℃/saat'ten azdır; Nem %30 ~ %80 RH; Titreşim < 0.02g'ler, ≤15Hz. |
| Güç Kaynağı |
220V/50Hz/10A |
| Makine yatağı |
0~30Kg (nihai taşıma kapasitesi: 50Kg) |
| Boyut (GxDxY)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Net Ağırlık (Kg) |
396 |
466 |
560 |
796 |
| İsteğe bağlı yapılandırma |
Eş eksenli ışıklı Elektronik Geri Bildirim Zoom Lens, elektrikli zoom lens, temas probu, beyaz ışık noktası spektrumu, 3D kamera, kablosuz Bluetooth uzaktan kumanda. |
Not:
L ölçülen uzunluktur (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu, iş parçasının yüzeyi ile büyük ölçüde ilgilidir.
Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
İhtiyaçlara göre 0.5X veya 2X objektif isteğe bağlı olarak mevcuttur.
Ürün Yapılandırma Modeli Açıklaması (V ile Örnek5-432):
| Ürün Kategorisi |
2.5D |
3D |
2.5D |
3D |
| Emtia |
2.5D Otomatik Görüntü
Ölçüm Makinesi
|
3D Otomatik
Temas ve Görüntü
Ölçüm Makinesi
|
2.5D Otomatik
Lazer Tarama ve Görüntü
Ölçüm Makinesi
|
3D Otomatik Çoklu Sensörlü
Ölçüm Makinesi
|
| Model |
V5-432A |
V5-432B |
V5-432C |
V5-432D |
| Tip |
A |
B |
C |
D |
| Anlamı |
Optik Zoom Lens Sensörü |
Zoom Lens Sensörü ve Temas Probu Sensörü |
Zoom Lens Sensörü ve Lazer Sensörü |
Zoom Lens Sensörü, Temas Probu Sensörü ve Lazer Sensörü |
| Temas Probu |
Yok |
MCP-Kit1 |
Yok |
MCP-Kit1 |
| Lazer Modülü |
Yok |
Yok |
Omron Lazer |
Omron Lazer |
| Yazılım Sürümü |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Konsol Tipi Otomatik Görüntü Ölçüm Makinesi Modelleri ve Özellikleri:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| V5-322A |
527-120G |
V5-432A |
527-120H |
V5-542A |
527-120J |
V5-652A |
527-120K |
| V5-322B |
527-220G |
V5-432B |
527-220H |
V5-542B |
527-220J |
V5-652B |
527-220K |
| V5-322C |
527-320G |
V5-432C |
527-320H |
V5-542C |
527-320J |
V5-652C |
527-320K |
| V5-322D |
527-420G |
V5-432D |
527-420H |
V5-542D |
527-420J |
V5-652D |
527-420K |
Konsol Tipi Otomatik Görüntü Ölçüm Makinesi V5 Serisi Ölçüm Alanı:
| Hareket |
Model |
Doğruluk |
X Ekseni Hareket mm |
Y Ekseni Hareketi mm |
Z Ekseni Hareketi mm |
Z ekseni Özelleştirilmiş Hareketi mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-322 |
2+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V5-432 |
2+L/200 |
4.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V5-542 |
2+L/200 |
4.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V5-652 |
2+L/200 |
4.0+L/200 |
600mm |
400mm |
200mm |
400mm |
Diğer hareket özellikleri özelleştirilebilir.
