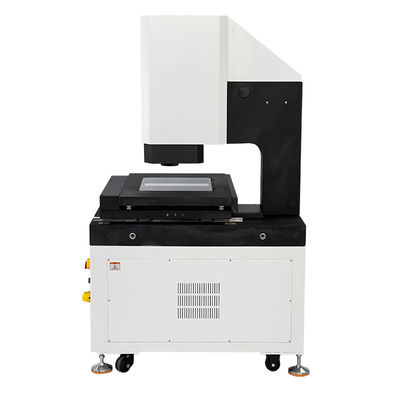

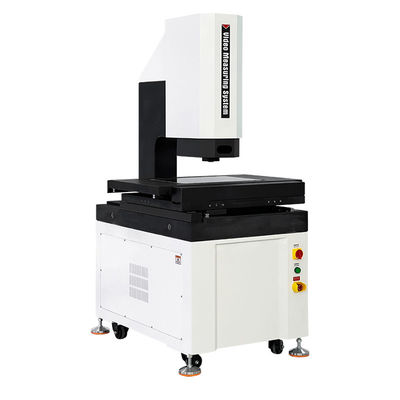

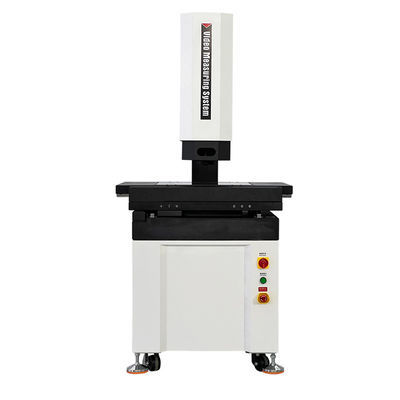

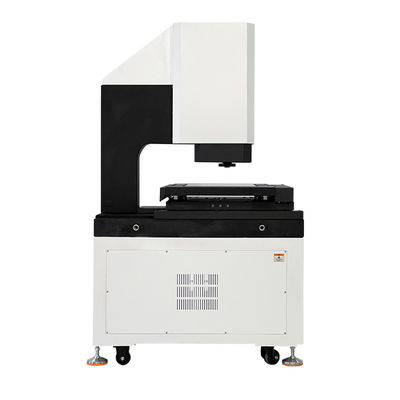

Tıbbi Cihaz Havacılık Bileşenleri için Otomatik 2D / 3D Video Ölçme Sistemi V3-VAS Serisi

Otomatik Video Ölçüm Sistemi V3-VASSeri

Ürün Özelliği:

1. XYZ 3 eksenli CNC otomatik hassas kontrol, hassas konumlandırma;

2. Granit taban ve sütun benimsenmiştir, iyi stabilite;

3. Hassas doğrusal kılavuz rayı, vidalı mil ve servo motor, hareket sisteminin doğruluğunu ve stabilitesini sağlar;

4. 0,5μm çözünürlük ve yüksek hassasiyetli ızgara cetveli, sistemin ölçüm doğruluğunun stabilitesini ve güvenilirliğini sağlar;

5. Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;

6. 6.5X Zoom745 yüksek çözünürlüklü optik yakınlaştırma lensi, doğru yakınlaştırma, bir kerelik piksel düzeltme;

7. Program kontrollü 5 halkalı, 8 bölgeli ve 40 kanallı LED yüzey ışık kaynağı ve paralel LED kontur ışık kaynağı sistemi, 256 seviyeli parlaklık seviyesini akıllıca gerçekleştiriyor;

8. Otomatik görüntü ölçüm yazılımı güçlüdür ve kullanımı kolaydır.

Özellikler:

Notlar:

L, milimetre cinsinden ölçüm uzunluğunu temsil eder ve Z ekseninin optik odaklama ölçüm doğruluğu, ölçülecek iş parçasının yüzey pürüzlülüğü ile büyük bir korelasyona sahiptir. Pürüzlülük Rz değeri ne kadar düşük olursa, tekrarlı odaklama doğruluğu o kadar iyi olur ve bunun tersi de geçerlidir.

Video büyütme yaklaşıktır ve monitörün boyutuna ve çözünürlüğüne bağlıdır.

Zoom745 serisi zoom objektif lensi isteğe göre 0,5X büyütücü ve 2X büyütücüyle donatılabilir.

Ürün Yapılandırma Modeli Açıklaması(V3-VSA-322 ile örnek):

Otomatik Video Ölçüm Sistemi Modelleri ve Özellikleri:

Otomatik Video Ölçüm Sistemi Gezi Rehberi Tablosu:

SIG ayrıca 2000x3000x400mm hareket mesafesine sahip bir portal mobil köprü kamerasına sahiptir ve diğer seyahat mesafeleri ve özellikleri müşterilerin ihtiyaçlarına göre özelleştirilebilir.

Yazılım Tanıtımı:

VIMSOFT otomatik görüntü ölçüm yazılımı: sezgisel arayüz ve güçlü işlevler, verimli ölçüm görevlerine yardımcı olur.

1.Kullanıcı dostu arayüz

Basit düzen: Ana arayüz, tek tıklamayla erişilebilen düğmelerle temel işlevleri sunar. Kullanıcılar çoğu ölçüm işlemini tıklayıp sürükleyerek tamamlayabilir.

2.Gelişmiş geometrik ölçüm yeteneği

l Toplam faktör ölçümü:

l 2D/3D öğeleri destekler: noktalar, çizgiler, yaylar, daireler, dikdörtgenler, elipsler, kama yolları (uzun daire özellikleri), açılış ve kapanış eğrileri, düzlemler, silindirler, koniler, küreler vb.

l Z ekseni probu veya lazer yer değiştirme sensörüyle, üç boyutlu öğeler (uzamsal kavisli yüzey gibi) ölçülebilir ve kenar algılamanın ardından koordinatlar/uzunluk/alan/hacim doğrudan hesaplanabilir.

l Hassas kenar algılama:

lZayıf kenar yakalama, ayarlanabilir arama yönü, gürültü/kırık kenar filtreleme

l Otomatik odaklama ve yükseklik ölçümü;

lEn iyi odak düzlemini akıllıca belirleyin ve yükseklik/düzlük ölçümünü gerçekleştirin.

3.Karmaşık partili iş parçalarının verimli çözümü

l Dizi ölçümü:

l Öğe dizisi: Tek bir öğeyi ölçtükten sonra, tüm eşit uzaklıktaki özellikler dizinin çevrilmesiyle otomatik olarak oluşturulur.

l İş parçası dizisi: tek bir parçayı ölçtükten sonra tüm partiyi otomatik olarak işleyin (tekli/çoklu fikstür modunu destekler)

CAD entegrasyonu:

l Manuel örnekleme olmadan CAD çizimlerini içe aktararak otomatik olarak ölçülebilir (özellikle karmaşık/özel şekilli parçalar için uygundur).

l Karşılaştırma navigasyonu:

l Gerçek zamanlı karşılaştırma için önceden ayarlanmış referans çizgileri/açıları/daireleri.

l Harita navigasyonu: büyük veya çok özellikli iş parçalarını doğru bir şekilde konumlandırmak için taranan/piksel görüntülerin birleştirilmesi.

4.Esnek kullanıcı programı

l Otomatik süreç:

l Kullanıcının işlemine göre ölçüm dizisi oluşturulur ve programın yürütülmesi kontrol edilir.

l Adımların sırasını düzenleyebilir, işlemleri ekleyebilir veya silebilir ve iş akışını özelleştirebilirsiniz.

l Toplu optimizasyon:

l Gereksiz işlemleri en aza indirmek için görevi tek kenar algılama için tekrarlayın.

5.Form ve konum tolerans analizi

lTam boyutlu GD&T desteği:

l Doğruluk, yuvarlaklık, düzlük, silindiriklik, profil, konum, paralellik, dikeylik, eşmerkezlilik vb. hesaplayın.

lNG sonuçlarını otomatik olarak işaretleyin ve görsel çizelgeler aracılığıyla sapmaları bulun.

6.Veri raporlama ve dışa aktarma

l Özelleştirilmiş rapor:

lExcel/Word/TXT formatını dışa aktarın (Excel şablonu özelleştirmesini destekleyin)

l CAD uyumlu çıktı:

l Tersine mühendislik için DXF/IGS dosyası oluşturun.

7.Çoklu cihaz entegrasyonu

l Genişletilmiş bağlantı:

lÜç boyutlu ölçümün doğruluğunu artırmak için problar, lazer sensörler, beyaz ışık sensörleri, mekanik kollar ve diğer ekipmanlarla uyumludur.
