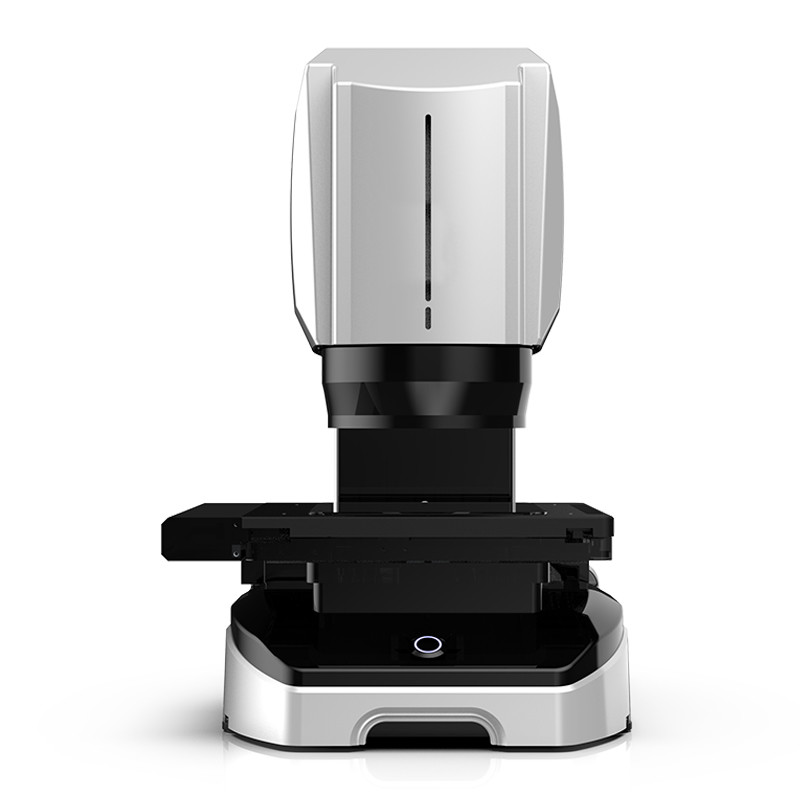

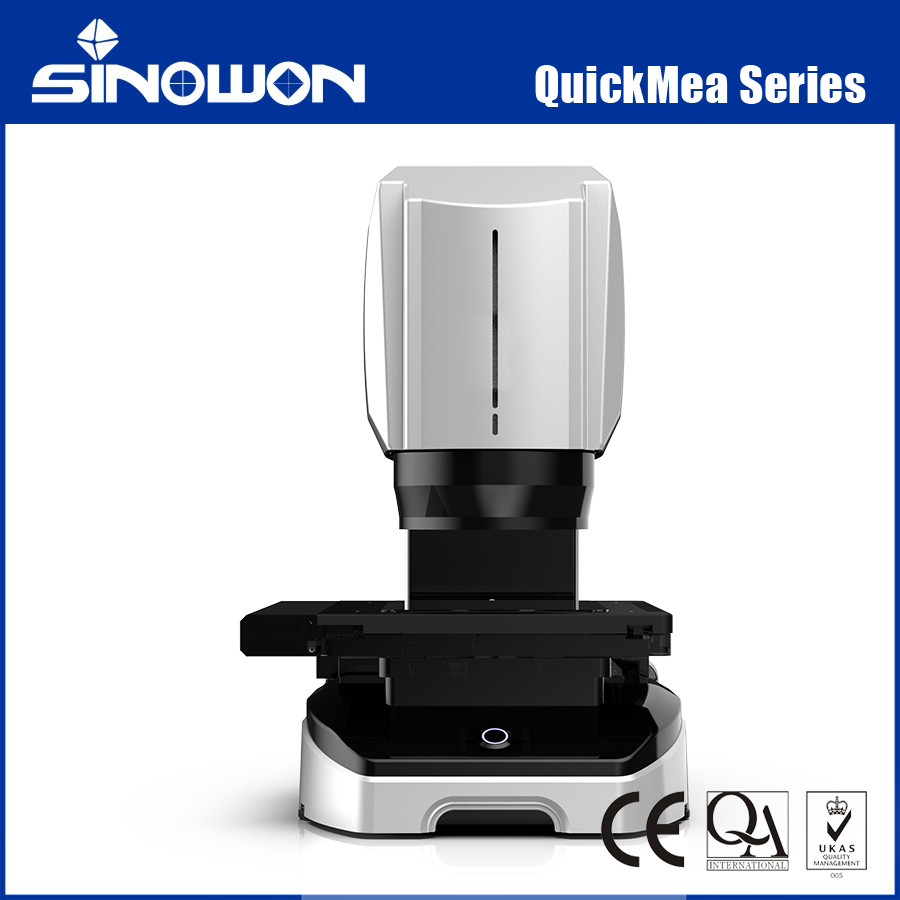

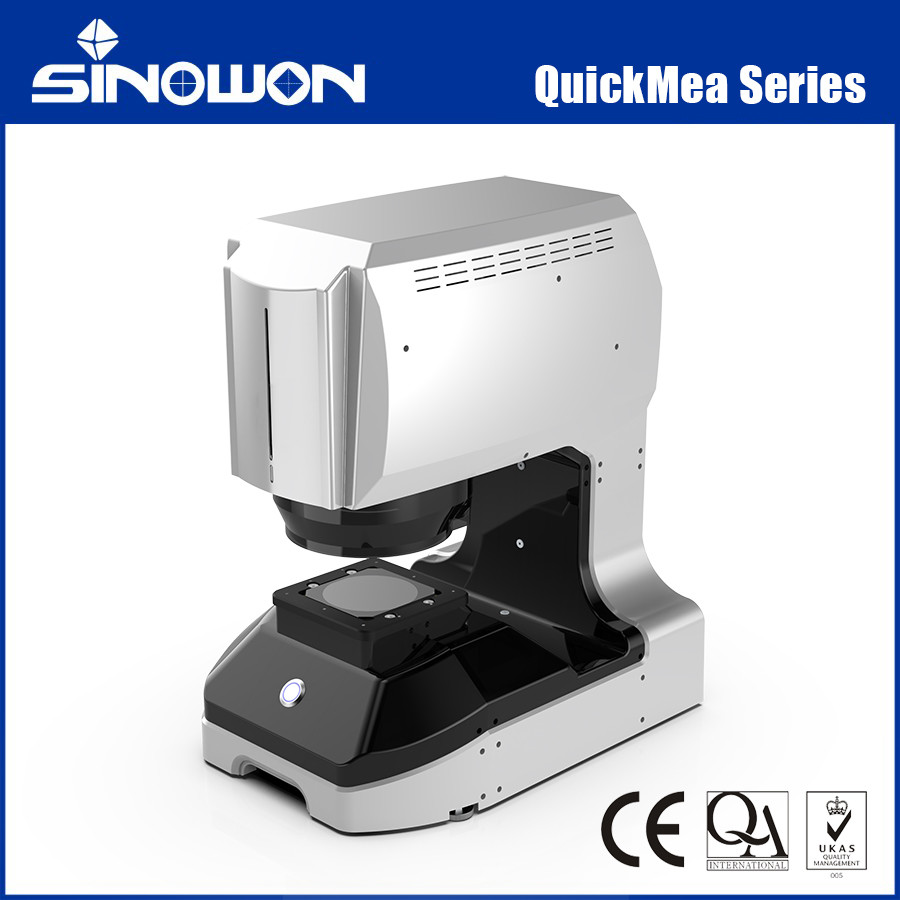

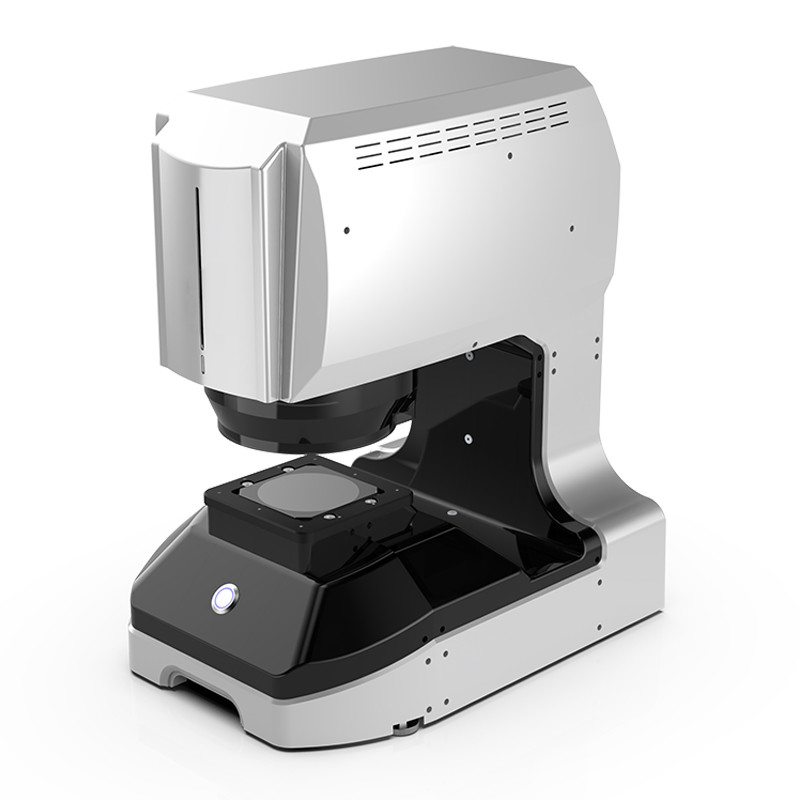

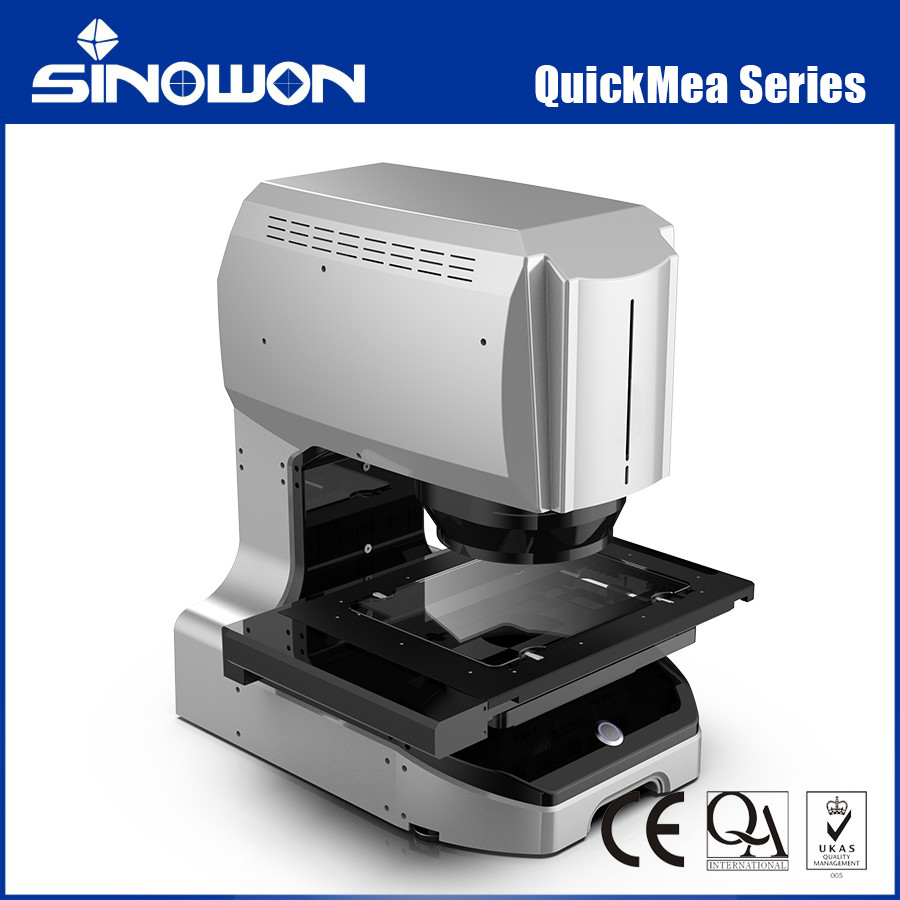

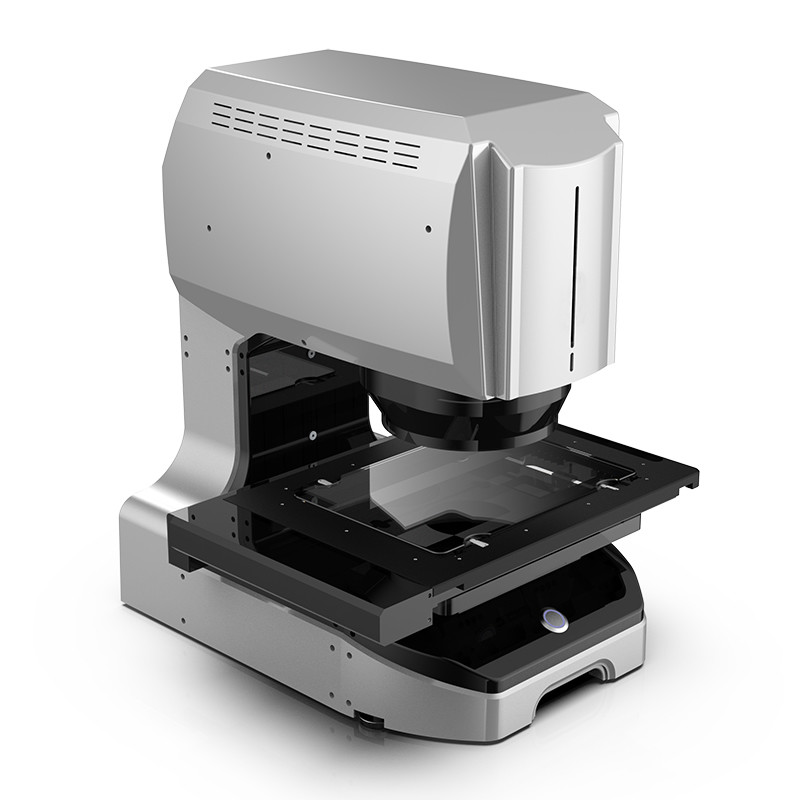

Instant Vision System QuickMea Serisi
Ürün Özellikleric:
Tezgah Üstü Anında Ölçüm Sistemi
● Masa yapısı, kompakt boyut, kullanımı kolay.
● Tek Tuşla Ölçüm, ayrıca otomatik ölçüm elde etmek için IO sinyali ile eşleştirilebilir.
● Rapor, veri yönetim sistemine otomatik olarak yüklenebilir.
Yüzey Işığı Altında Yüksek Hassasiyetli Ölçüm
● Çift Büyütmeli Telecentric Lens ve iki adet 20MP kamera, otomatik çok açılı yüzey ışığı ve isteğe bağlı koaksiyel yüzey ışığı ile donatılmıştır.
● Bağımsız güçlü bir yapay zeka kenar hesaplama algoritması ile, yüzeyde hassas kenar aramasını kolayca gerçekleştirebilir ve sınır karmaşası için geçersiz alanları filtreleyebilir.
● Yüzey ışığının ölçüm tekrarlanabilirliği, alt ışığınkiyle benzer bir seviyeye ulaşabilir.
Hızlı Ölçüm ve Kolay Kullanım
● Numuneleri ölçmek için konumlandırmaya gerek yok, numuneler herhangi bir konuma yerleştirilebilir.
● Bir saniyede 100 boyut, 512 özellik ölçebilir, ölçüm süresini büyük ölçüde azaltır.
● Yazılımın operasyon arayüzü basit ve anlaşılması kolaydır ve ölçüm programı ve parametre ayarı kolayca yazılabilir.
● Otomatik odaklama ile, odak uzunluklarından kaynaklanan hataları ortadan kaldırır.
● Otomatik konumlandırma ve otomatik ölçüm fonksiyonu ile, herhangi bir işlem tek bir tuşla kararlı ölçüm sonuçları elde edebilir.
Kullanışlı | Ölçüm için Tek Tuş
Güçlü Donanım Kombinasyonu | Yüksek Hassasiyetli Ölçüm
Düşük Aberasyonlu Çift Büyütmeli Telecentric Çift Lens ve iki adet 20MP kamera, otomatik çok açılı yüzey ışığı ve isteğe bağlı koaksiyel yüzey ışığı ile donatılmıştır. Bağımsız güçlü bir yapay zeka kenar hesaplama algoritması ile, yüzeyde hassas kenar aramasını kolayca gerçekleştirebilir ve sınır karmaşası için geçersiz alanları filtreleyebilir. Yüzey ışığının ölçüm tekrarlanabilirliği, alt ışığınkiyle benzer bir seviyeye ulaşabilir.
Düşük Aberasyonlu Çift Büyütmeli Telecentric Çift Lens
Telecentric lensin tasarımı, optik sapmaları azaltır, görüntüyü daha gerçekçi ve doğru hale getirir, bu da özellikle yüksek hassasiyetli ölçümler gerektiren uygulamalar için önemlidir, burada iş parçası doğru ölçüm sonuçları elde etmek için rastgele yerleştirilebilir.
Otomatik optik odaklama
Çift telecentric optik lens ile donatılmış olup, ölçüm konumuna göre otomatik olarak odaklanabilir, personel ayarlama süresini azaltır.
Yeni geniş format ekran görüntüsüe, mdaha yüksek doğruluk için birim boyut başına daha fazla piksel
Geleneksel lense kıyasla daha yüksek görüntüleme hassasiyeti.
20MP Yüksek Hassasiyetli CDD
1’’20 megapiksel siyah beyaz kamera kullanılarak, piksel sayısı geleneksel modellerin iki katına çıkarılmıştır ve geçmişte gözlemlenmesi zor olan küçük kenarlar da gözlemlenebilir. Hareketli ölçüm, görüş alanı değiştirme ile sistem, yüksek hassasiyet ve geniş alan ölçümüne ulaşabilirken, doğruluğu artırır ve ölçüm süresini kısaltır.
Çift görüş alanı değiştirilebilir optik sistem
Geniş görüş alanı ve yüksek hassasiyetli eş zamanlı ölçüm elde edin, daha hızlı ve daha akıllı.
Alt-piksel görüntü işleme
Kenarları tespit etmek ve hesaplamak için 1 pikseli 100 eşit parçaya ayırın.
Anormalliklerin otomatik olarak kaldırılması
Çekilen kenarlarda çapak veya kusurlar olduğunda anormallikleri otomatik olarak kaldırın
Ayarlanabilir Işık Kaynağı
Çoklu aydınlatma ünitelerini kaldırma çok açılı yüzey ışığı ile bir araya getirin. Yazılım, ışık otomatik ayarlama fonksiyonu ile donatılmıştır. Farklı ortam ışık kaynağı için yerleşik parlaklık sensörü aracılığıyla, sistem otomatik olarak en iyi aydınlatma koşullarına ayarlanabilir.
Kapsamlı aydınlatma sistemi
Çoklu değişken optik aydınlatma sistemleri ile donatılmış, yüzey ışık desteği yükseltilir ve alçaltılır, çok çeşitli ölçüm alanı miktarları için uygundur.
Yeni kendi geliştirdiği yazılım
Quickmea yazılımı, profesyonel vizyon ölçüm yazılımı, Sinowon tarafından bağımsız olarak geliştirilmiş olup, bağımsız fikri mülkiyet haklarına sahiptir. Quickmea yazılımı, kullanıcı dostu arayüz, güçlü ve pratik fonksiyon ile donatılmıştır. Hızlı bir şekilde çalıştırılması uygundur. Ayrıca, kullanıcının ihtiyacına göre özelleştirilebilir, böylece iş verimliliğini daha etkili bir şekilde artırır.
Fonksiyon Tanıtımı
| Hızlı Araçlar |
Koordinat Sistemi (Konumlandırma, Nokta-Çizgi, Çizgi-Çizgi), Taban (Nokta, Çizgi, Çember, Yay), Açı (Çizgi-Çizgi) ,
Mesafe (Çizgi-Çizgi, Nokta-Çizgi, Nokta-Nokta, Çember-Çember, Çember-Çizgi, Çember-Nokta)
|
| Yardımcı Araçlar |
Noktalar (orta noktalar, kesişim noktaları), birleşik kenarlar (çizgiler, çemberler), çizgiler (merkez çizgileri, dik çizgiler, paralel çizgiler, teğet çizgiler, noktalardan geçen çizgiler, yaklaşık düz çizgiler) , Çemberler (ara çemberler, orta noktalarda oluşturulan çemberler, yardımcı çemberler, teğet çemberler, iç çemberler) |
| Geometrik Toleranslar |
Şekil toleransı (gerçek doğrusallık, gerçek yuvarlaklık, kontur, düzlük), Yön toleransı (doğrusallık, paralellik) Konum toleransı (nokta konumu, eşmerkezlilik, simetri) |
| Özel Uygulamalar |
Maksimum Nokta, Minimum Nokta (Dikdörtgen, Çember, Yay), Çizgi (Tepe Çizgisi), Çember (Tepe Çemberi, Tepe Yayı), Adım Mesafesi (Doğrudan Yön, Çevresel Yön) ,Adım Açısı (Doğrusal Yön, Çevresel Yön), R-Açısı, C-Yüzeyi, Delik, Çember Çaprazı, Çevre, Alan, Vida, Dişli |
| Ortak Araçlar |
Oluştur (Mesafe, Aralık, Açı, Nokta, Çizgi Parçası, Çember, Yay, Elips, Düzlem, Çember, Dikdörtgen, vb.), Analiz Et (Çoklu araç, Otomatik, Dik, Orta nokta bileşimi, Orta nokta çemberi, Kesişim, Eşitleyici, Yarıçap çizim çemberi, İki çizgiye teğet çember, Paralel, Teğet, Dış teğet çemberden İç teğet çembere, Minimum Kapsam, Silindirlere teğet üçgenler, 3B Mod), Araç (Manuel Nokta, odak noktası, noktaları almak için yuvarlak kutu, noktaları almak için kare kutu, çizgi taraması, yay taraması, çember taraması, belirtilen noktalar, elips taraması, dikdörtgen taraması, çember taraması, kontur çember taraması, kapalı kontur taraması, kapalı form eleman taraması, açık tip eleman taraması) , Koordinat sistemi (düzlem tamamlayıcı, eksen tamamlayıcı, koordinat sistemi ayarları, çağrı, XYZ yönü, çalışma düzlemi) |
Özellikler:
| Model |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Ölçüm Aralığı |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75mm |
75mm |
75mm |
75mm |
| FOV |
Yüksek Hassasiyet Modu |
20.5*13.5mm |
135*155mm |
235*155mm |
335*255mm |
| Geniş Alan Modu |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Tekrarlanabilirlik |
Yüksek Hassasiyet Modu |
Masa Hareketi Olmadan |
0.4μm |
| Masa Hareketi İle |
|
1.2μm |
1.2μm |
1.2μm |
| Geniş Alan Modu |
Masa Hareketi Olmadan |
0.8μm |
| Masa Hareketi İle |
|
1.8μm |
1.8μm |
1.8μm |
| Ekran Çözünürlüğü |
0.1μm |
| Doğruluk |
Yüksek Hassasiyet |
Bağlama Olmadan*1 |
±1.5μm |
| Bağlama İle*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Geniş Alan |
Bağlama Olmadan*1 |
±2.5μm |
| Bağlama İle*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Kamera |
1" 20MP CCD * 2 |
| Lens |
Çift Büyütmeli Telecentric Lens |
| Aydınlatma Sistemleri |
Alt Işık |
Yeşil Paralel Alt Işık |
| Yüzey Işığı |
Dört Halkalı Kaldırılabilir Beyaz Işık(motorlu) |
| Alt Işık |
Çevresel Yönlü Yeşil Işık(motorlu) |
| Koaksiyel Işık |
İsteğe Bağlı |
| Yatay döner tabla özellikleri (isteğe bağlı) |
Dönme açısı |
Çözünürlük 0.02°, aralık 360° |
| Dönme Hızı |
0.2-2d/sn |
| Maksimum ölçülebilir çap |
Φ60mm |
| Kapasite |
5 Kg |
| Ölçüm Yazılımı |
QuickMea CAD++ Yazılımı |
| Güç Kaynağı |
220V±10%,50Hz |
| Çalışma Ortamı |
Sıcaklık: 20±2℃, Nem: %30-80, Titreşim: ＜0.002g,15HZ |
| Boyut (U*G*Y) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
