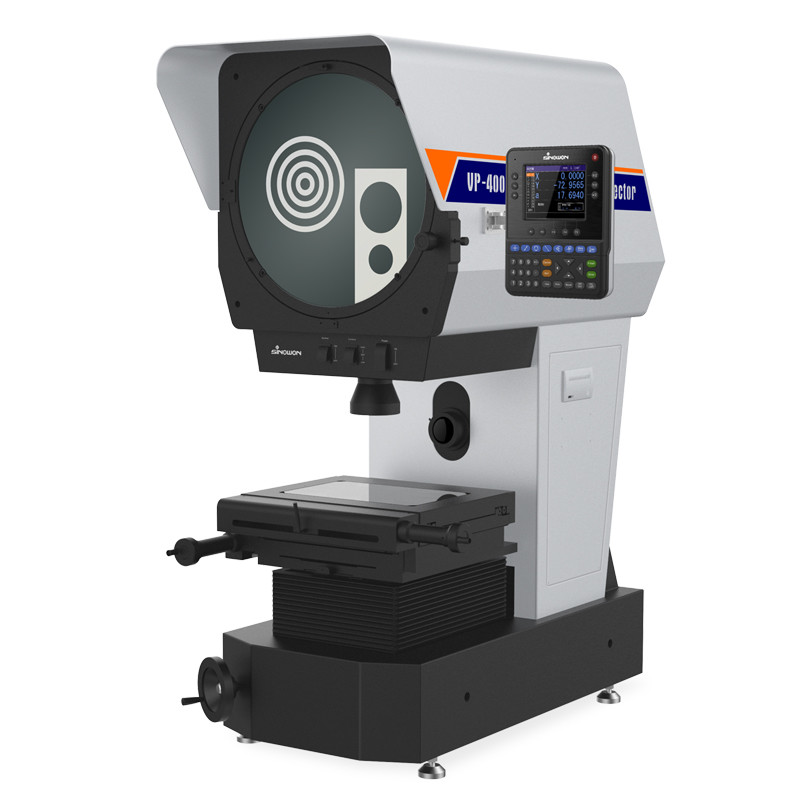

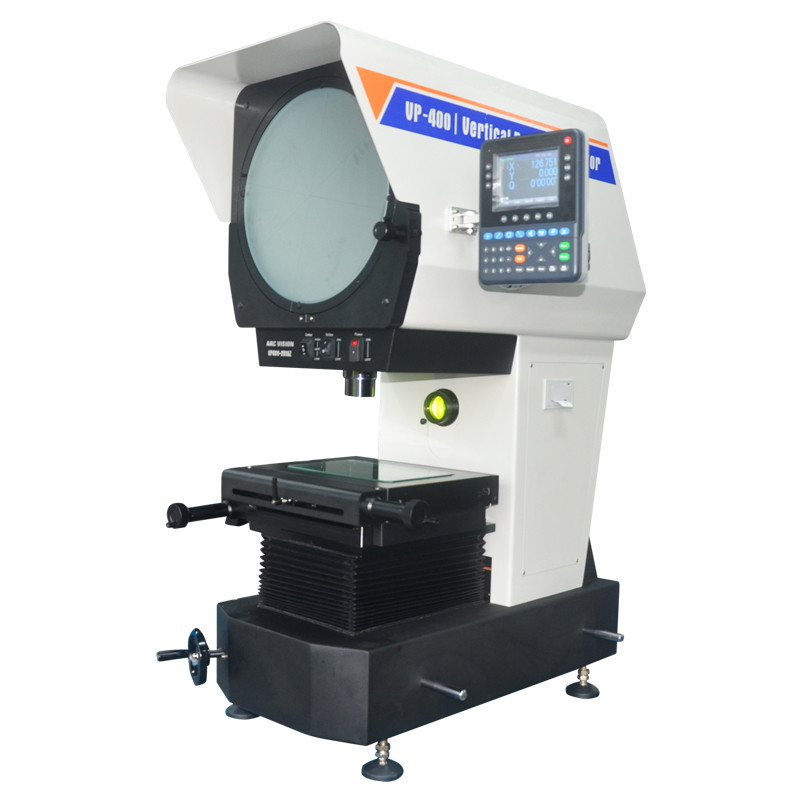

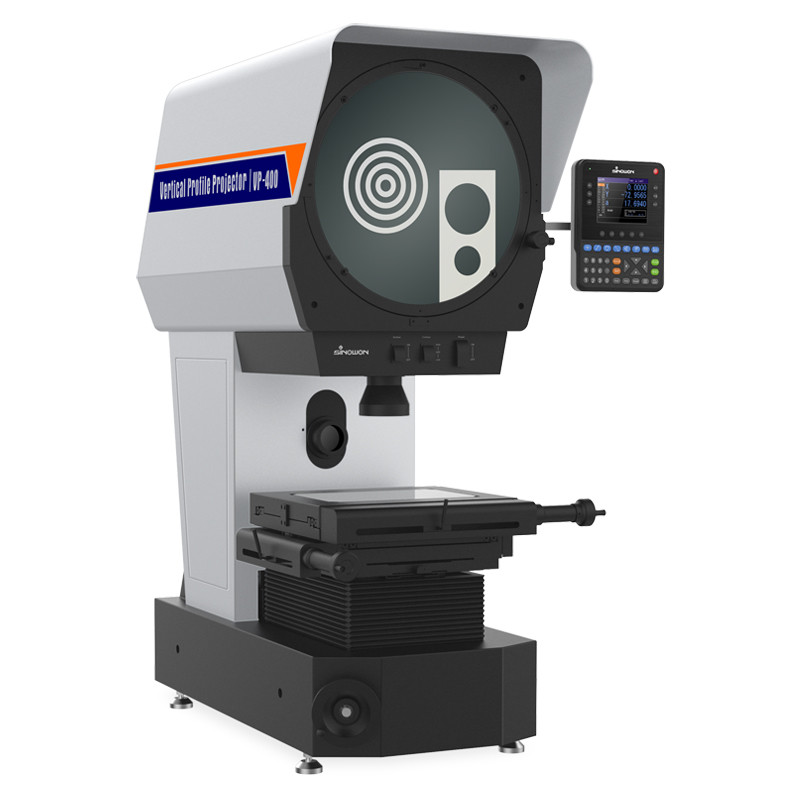

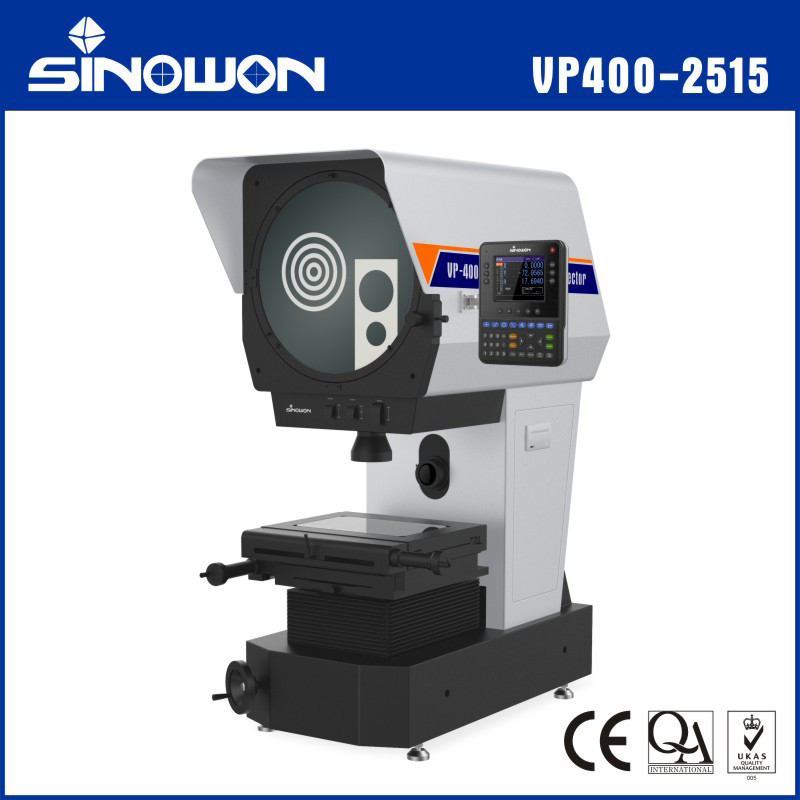

Ø400mm Dijital Dikey Profil Projektörü VP400-2515
Özellikler:
● Kaldırma sistemi, çapraz makaralı ray ve hassas vida tahriki kullanır, bu da kaldırma tahrikini daha rahat ve kararlı hale getirir;
● Kaplama prosesi reflektörü, daha net görüntü ve harika toz geçirmezlik;
● Farklı iş parçası talebini karşılamak için ayarlanabilir kontur ve yüzey aydınlatması;
● Hassas ölçüm talebini sağlamak için ithal yüksek ışık ve uzun kullanım ömrü LED aydınlatma;
● Net görüntüye sahip yüksek çözünürlüklü optik sistem ve büyütme hatası %0,08'den azdır;
● Güçlü Çift eksenli fan soğutma sistemi, kullanım ömrünü büyük ölçüde artırır;
● Güçlü ve renkli DRO DP400, hızlı ve doğru 2D Ölçüm gerçekleştirildi;
● Dahili Mini yazıcı, veri yazdırabilir ve kaydedebilir;
● Standart 10X objektif, isteğe bağlı 5X, 20X, 50X objektif, döner tabla, ayak pedalı, kelepçe vb. ile.
Şartname:
| Emtia |
Ø400mm Dijital Dikey Profil Projektörü |
| Ters Görüntü |

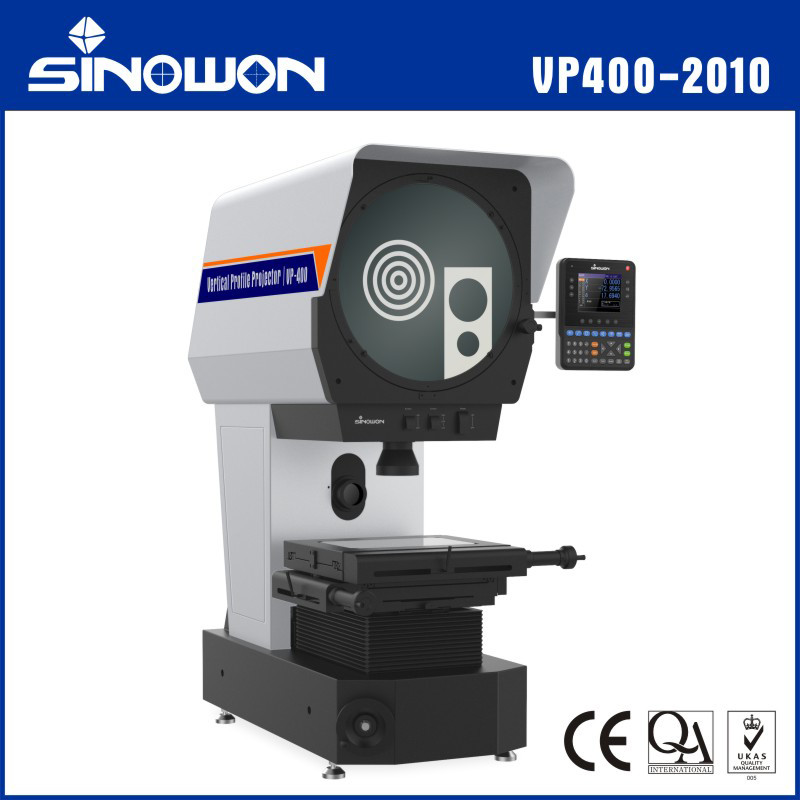

VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Doğrudan Görüntü |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Metal Tabla Boyutu |
308x408mm |
308x408mm |
| Cam Tabla Boyutu |
198x306mm |
198x306mm |
| Tabla Hareketi |
200x100mm |
250x150mm |
| Ürün Boyutu(U×G×Y) |
1003x617x1309mm |
1003x617x1309mm |
| Ambalaj Boyutu(U×G×Y) |
1200x800x1580mm |
1200x800x1580mm |
| Odaklama |
100mm |
| Hassasiyet |
≤3+L/200(um) |
| Çözünürlük |
0.0005mm |
| Yük Ağırlığı |
10Kg |
| Ekran |
Çap:φ412mm, Ölçüm Aralığı ≥ Ø400 |
| Dönme Açısı 0~360° ;Çözünürlük: 1 veya 0.01°,Hassasiyet 6 |
| Dijital Okuma |
DP400 (510-340) Çok fonksiyonlu renkli LCD dijital okuma |
| Aydınlatma |
Kontur Aydınlatması:3.2V/10W LED
Yüzey Aydınlatması:3.2V/10W LED
|
| Çalışma Ortamı |
Sıcaklık 20℃±5℃,Nem %40％－70％RH |
| Güç Kaynağı |
AC110V/60Hz; 220V/50Hz,150W |
| Brüt/Net Ağırlık |
280/230kg |
280/230kg |
Objektif Lens:
| Büyütme |
5X(İst.) |
10X(Std.) |
20X(İst.) |
50X(İst.) |
| Görüş Alanı |
φ80mm |
Φ40mm |
Φ20mm |
Φ8mm |
| Çalışma Mesafesi |
65mm |
80mm |
67.7mm |
51.4mm |
Standart Teslimat:
| Emtia |
Kod# |
Emtia |
Kod# |
| Dijital Okuma DP400 |
510-340 |
Mini Yazıcı |
581-901 |
| 10X Objektif Lens |
511-110 |
Güç kablosu |
581-921 |
| Toz Önleyici Kapak |
511-911 |
Ekran Kelepçe Cihazı |
581-341 |
Renkli Ekran Çok Fonksiyonlu Dijital Okuma DP400
Özellikler:
● 5.6〃Renkli Ekran ve Mühürlü silikon dokunmatik düğme, tam bilgi, kullanıcı dostu kullanım, uzun kullanım ömrü ile;
● 100 kalıcı görüntü öğesini kaydet, geçerli tarihi ayarlayabilir ve kaydedebilir;
● Çok fonksiyonlu Ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida dişi, elips, yuva, yuvarlama, ön ayar, yapılandırma vb.;
● Doğrudan veya Zıt yön sayma fonksiyonu, 1/2 değer, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, KAYIT(kayıt) fonksiyonu ve Döngü ölçümü;
● 3 eksen için kesit ve doğrusal telafi mevcuttur, ölçüm doğruluğunu yüksek oranda sağlar;
● Ayak pedalı, yazıcı, optik kenar algılama ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
● Kutuplu ve koordinat sistemi ile, milimetre ve inç olarak görüntüleyebilir ve kolayca kaydırabilir;
● Yanlış işlemle veri sapması olasılığını önlemek için bağımsız şifre izni fonksiyonu ile, ayrıca şifre izni ile orijinal ayarı değiştirebilir;
● Çoklu dil desteği: Çince, İngilizce ve diğer diller.
Şartname:
| Model |
DP400 |
| Kod# |
510-340 |
| Dil |
Basit Çince, Karmaşık Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu |
115mm×85mm |
| LCD Ekran Çözünürlüğü |
640*480 |
| Dijital Ekran Aralığı |
8 Basamak(Ondalık Nokta ile) |
| Ekran Ekseni |
3 eksenli (X,Y,Z/Q) |
| Z/Q Ekran Modeli |
Uzunluk veya Açı |
| Açı Ekran Modeli |
Derece, Dakika ve Saniye veya Derece |
| Doğrusal Ölçek Sinyali |
TTL kare dalga veya iki 90 ° faz açısı farkının AC sinüs dalgası, 10MA'dan büyük sürüş kapasitesi |
| Doğrusal Ölçek Çözünürlüğü |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Baud Hızı |
4800,9600,14400,19200,38400,57600 |
| Veri Çıkış Portu |
RS232,DB-9 Ana arayüz |
| Çalışma Klavyesi |
Mühürlü Silikon dokunmatik tip klavye |
| Genişletme portu |
Ayak Pedalı, Yazıcı, Optik Kenar Bulucu vb. |
| Giriş Güç Kaynağı |
AC90V-240V,15W |
| Çalışma Ortamı |
Çalışma Sıcaklığı: 0 ℃～40 ℃；Depolama Sıcaklığı:-10 ℃～60℃；Bağıl Nem:<%90RH |
