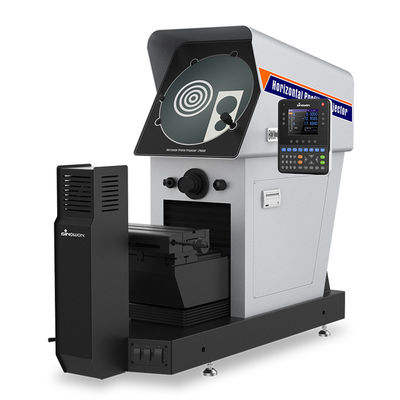

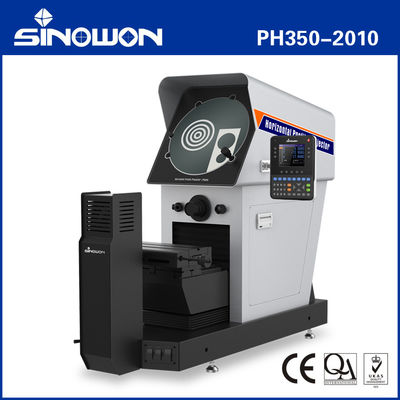

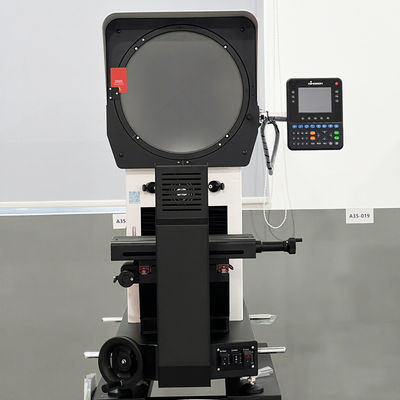

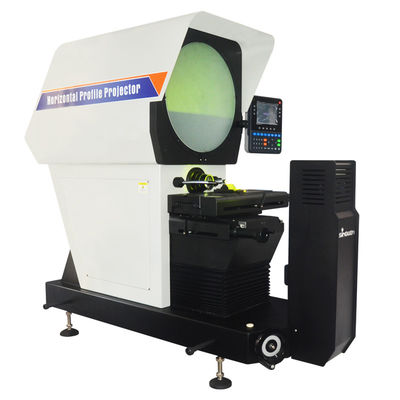

Ø350mm Dijital Yatay Profil Projeksiyonu PH350-2010
Özellikleri:
- Kalkıtma sistemi doğrusal rehber ray ve hassas vida tahrikini benimser, bu da kaldırma tahrikini daha konforlu ve istikrarlı hale getirir;
- Kaplama işlemi yansıtıcısı, daha net görüntü ve büyük toz geçirmez;
- Farklı iş parçası talebini karşılamak için ayarlanabilir kontur ve yüzey aydınlatması;
- Doğruluk ölçüm talebini sağlamak için yüksek ışık ve uzun kullanım ömrü ile ithal LED aydınlatma;
- Açık görüntü ve büyütme hatası ile yüksek çözünürlüklü optik sistem,% 0,08-den azdır;
- Güçlü iki eksenli fan soğutma sistemi, kullanma süresini büyük ölçüde artırır;
- Güçlü ve renkli DRO DP400,hızlı ve doğru 2D ölçüm gerçekleştirildi;
- Dahili mini yazıcı, baskı yapabilir ve verileri kaydedebilir;
- Standart 10X objektif, isteğe bağlı 20X, 50X objektif, döner masa, ayak anahtarı, klem vb.
Spesifikasyon:
| Mal |
Dijital Yatay Profil Projeksiyonu |
| Mod |
PH350-2010 |
| Kod # |
512-350 |
| Çalışma aşamasının boyutu |
355x126mm |
| Çalışma Eğitimi |
200x100mm |
| Odaklanmak |
90mm |
| Doğruluk |
≤3+L/200 ((um) |
| Karar |
0.0005mm |
|
Yükleme ağırlığı
|
15kg |
| Ekran |
Ekran çapı: φ380mm, Etkili aralığı ≥ Ø350mm
|
| Dönüm açısı 0~360°; çözünürlük: 1° veya 0.01°, doğruluk 6° |
| Dijital okuma |
DP400 Çok fonksiyonel renkli LCD dijital okuma |
| Işıklandırma |
Kontür aydınlatması:3.2V/10W LED
Yüzey Işığı:220V/130W halogen lamba
|
| Çalışma Çevre |
Sıcaklık: 20°C ± 5°C, Nem: 40%-70%RH |
| Güç kaynağı |
AC110V/60Hz; 220V/50Hz, 200W |
Objektif:
| Objektif |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Görme Alanı |
Φ35mm |
Φ17.5 mm |
Φ7mm |
| Uzaklık |
75 mm |
69 mm |
44 mm |

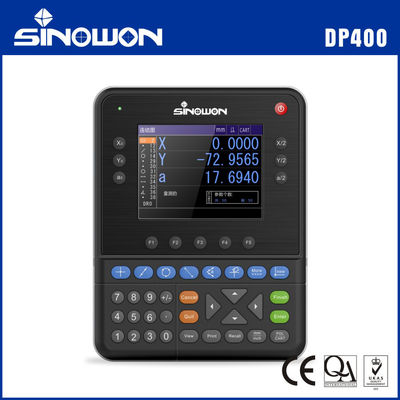

Renkli ekran çok fonksiyonel dijital okuma DP400
Özellikleri:
Ø 5.6Renkli ekran ve tam bilgi ile mühürlenmiş silikon dokunmatik düğme, kolay kullanım, uzun kullanım ömrü;
Ø 100 kalıcı görüntü öğesini kaydetmek, mevcut tarihi ayarlayabilir ve kaydedebilir;
Ø Çok fonksiyonel ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida ipliği, elipse, yuva, yuvarlama, önceden ayarlama, yapım vb.
Ø Ön veya karşı yön sayım fonksiyonu,1/2 değeri, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, REC ((kayıt) fonksiyonu ve Döngü ölçümü;
Ø Kesim ve doğrusal telafi 3 eksen için mevcuttur, ölçüm doğruluğunu yüksek düzeyde sağlar;
Ø Ayak anahtarı, yazıcı, optik kenar algılama ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
Ø Kutup ve koordinat sistemi ile, milimetre ve inç görüntüleyebilir ve kolayca değiştirilebilir;
Özgür şifre izni fonksiyonu ile, yanlış işlemden kaynaklanan veri sapma olasılığını önlemek için, orijinal ayarları şifre izniyle de değiştirebilir;
Ø Çoklu dil desteği:Çin, İngilizce ve diğer diller.
Spesifikasyon:
| Model |
DP400 |
| Kod# |
510-340 |
| Dil |
Basit Çince, Karmaşık Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu |
115 mm × 85 mm |
| LCD ekran çözünürlüğü |
640*480 |
| Dijital ekran aralığı |
8 basamak ((Onluk nokta ile) |
| Görüntüleme Eksi |
3 eksen (X,Y,Z/Q) |
| Z/Q Ekran Modeli |
Uzunluk veya açı |
| Açı Görüntüleme Modeli |
Derece, Dakika ve İkinci veya Derece |
| Doğrusal Ölçek Sinyalı |
TTL kare dalga veya AC sinüs dalgası, iki 90 ° faz açısı farkı, 10MA'dan daha büyük sürüş kapasitesi |
| Doğrusal ölçek çözünürlüğü |
0.1mm,0.2um,0.5mm, 1mm,2mm,5mm |
| Baud oranı |
4800,9600,14400,19200,38400,57600 |
| Veri Çıktı Portu |
RS232,DB-9 Ana arayüzü |
| Çalışma Klavye |
Kapalı Silikon dokunmatik klavyesi |
| Genişleme limanı |
Ayak anahtarı, yazıcı, optik kenar bulucu vb. |
| Girdi Güç kaynağı |
AC90V-240V,15W |
| Operasyon Çevre |
Çalışma sıcaklığı: 0 °C~40 °C;Depolama sıcaklığı:-10 °C~60 °C;Nitelikli Nem:<90% RH |
