3 eksen Anlık Görüş Ölçüm Sistemi Kantilye Otomatik Ölçüm Ekipmanı

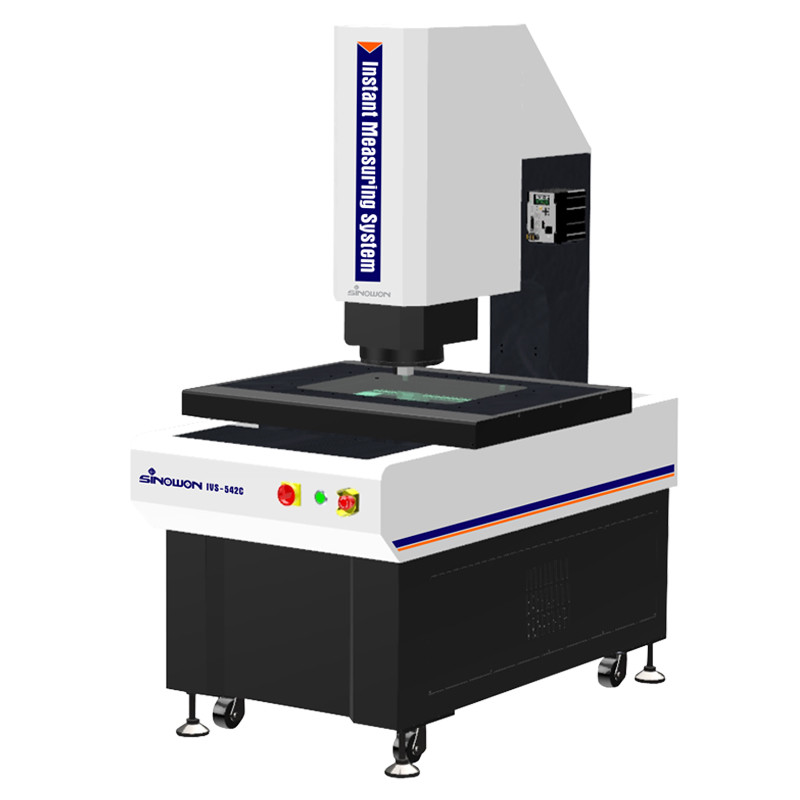

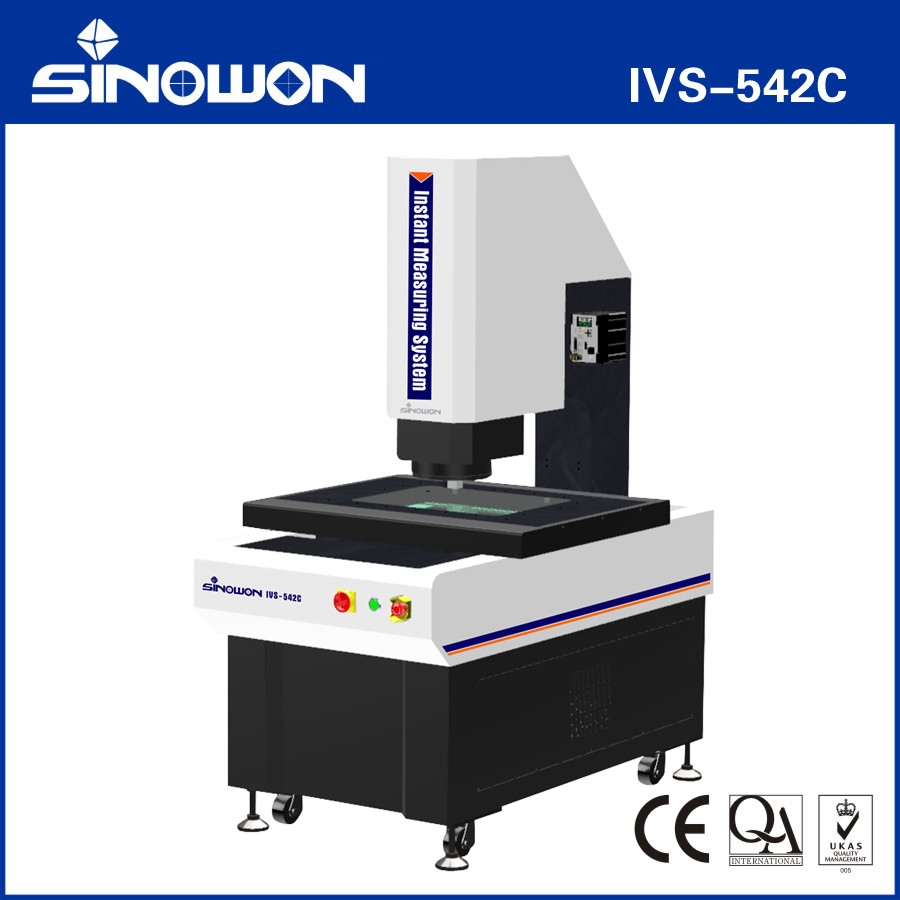

Konsol Anında Görüntü Ölçüm Sistemi IVS-542C

Ürün Tanıtımı:

IVS serisi, üç eksenli otomatik motorlu kontrol ile GD&T ölçümü için geliştirilmiş, çift büyütmeli lens sistemine sahip, konsol tipi, tam otomatik anında görüntü ölçüm makinesidir. Doğrusal ve geometrik boyutların hızlı ve doğru bir şekilde ölçülmesini sağlamak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.

Ürün Özellikleric:

• 20 milyon piksellik bir kamera ve çift büyütmeye sahip çift telecentrik lens ile donatılmış, görüntü kalitesi mükemmeldir;
• 0,02°'nin altındaki yüksek telecentrik tasarım, önemli yükseklik farklılıkları olan ürünler için ölçüm doğruluğunu sağlar;
• 0,01%'in altındaki düşük TV bozulması ve tüm görüntüdeki bozulmanın tekdüzeliği, ölçümün dinamik tekrarlanabilirlik doğruluğunu sağlar;
• Çift büyütme tasarımı, geniş bir görüş alanına sahip verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetli ölçüm sağlayarak, müşterilerin verimlilik ve doğruluk konusundaki ikili ihtiyaçlarını karşılar;
• XYZ üç eksenli CNC tam otomatik hassas kontrol, doğru konumlandırma sağlar;
• Hint mermer taban ve kolon kullanımı iyi bir stabilite sağlar;
• Hassas lineer kılavuzlar, taşlanmış bilyalı vidalar, AC servo motorlar vb., hareket sisteminin doğruluğunu ve stabilitesini sağlar;
• 0,5μm yüksek hassasiyetli lineer skala, sistemin konumlandırma ve ölçüm doğruluğunu sağlar;

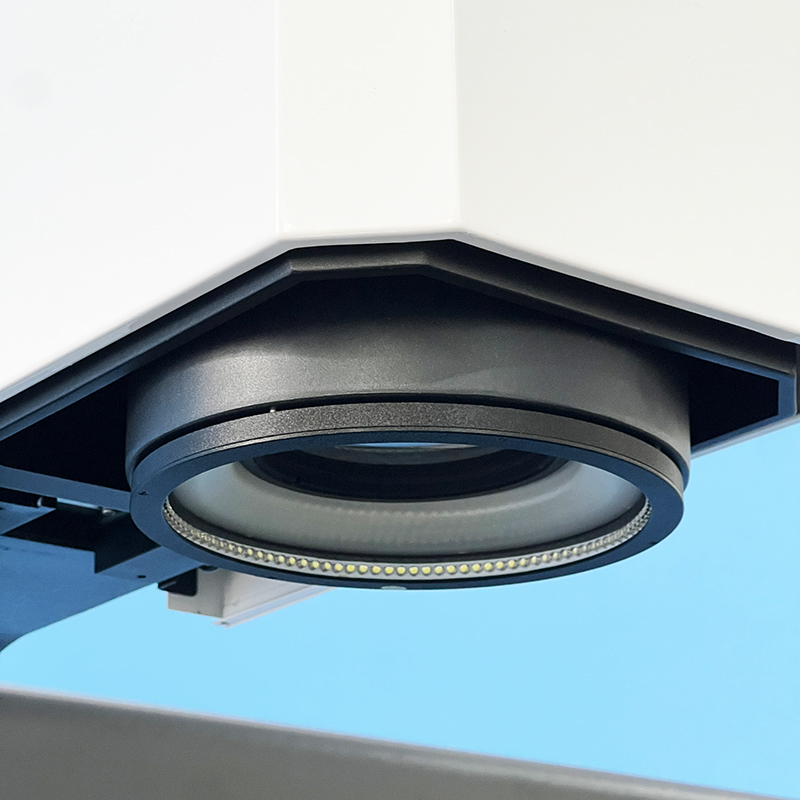

• Çeşitli ölçüm senaryolarına uyum sağlamak için çeşitli ışık kaynakları ve akıllı bir kaldırma fonksiyonu ile donatılmıştır;
• Güçlü ve kullanımı kolay Geomea ölçüm yazılımı, kalite kontrolünü artırır;
• Otomatik ölçüm programları, toplu ölçümleri verimli ve hızlı bir şekilde tamamlamak için kurulabilir;
• İsteğe bağlı temassız beyaz ışık sensörleri, kalınlık, düzlük vb. ölçmek için kullanılabilir.

Uygulama:

• Büyük boyutlu nesnelerin hassas ölçümü için uygulanabilir
• 3C endüstrisi: cep telefonu ekranları, cep telefonu kasaları
• Elektronik endüstrisi: PCB kartları
• Yeni enerji: lityum piller
• Otomotiv endüstrisi: hassas parçalar

Özellikler:

Ürün Konfigürasyon Modeli Açıklaması (IVS-322 ile Örnek):

Anında Görüntü Ölçüm Sistemi Modelleri ve Özellikleri:

Anında Görüntü Ölçüm Sistemi Ölçüm Alanı Kılavuz Tablosu:

Diğer hareket özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.
