Name: Cantilever Anlık Görme Ölçme Sistemi Otomatik Lazer Taraması Kullanıcı Dostu Görme Ölçümü
Brand: Hoyamo and Sinowon Inc
SKU: IVS-322C
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 502-320G

X/Y Eksen Hareketi: (300*200)mm

Boyut(GxDxY): (1237*740*1664)mm

Ağırlık: 380kg

Z Eksen Seyahati: 200 mm

X/Y/Z-3 eksenli doğrusal ölçekler: İthal Doğrusal Ölçek Çözünürlüğü: 0.5um

Yükleme kapasitesi: <25Kg

Ölçme Yazılımı: Coğrafi Bölge

Vurgulamak:

Kantelever Anlık Görme Ölçüm Sistemi

Lazer taraması anlık görme ölçüm sistemi

Otomatik Kullanıcı Dostu Görme Ölçümü

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: IVS-322C

Belge: D4 Sinowon iVS Series Canti...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 30 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

Fotoğraf Galerisi

Cantilever Anlık Görme Ölçme Sistemi Otomatik Lazer Taraması Kullanıcı Dostu Görme Ölçümü

Ürün Açıklaması

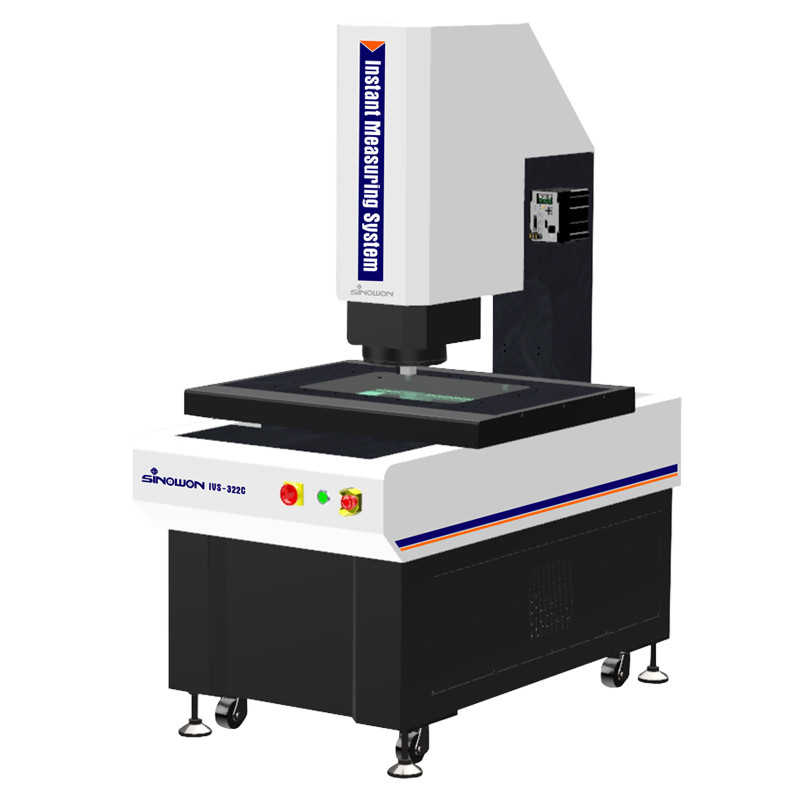

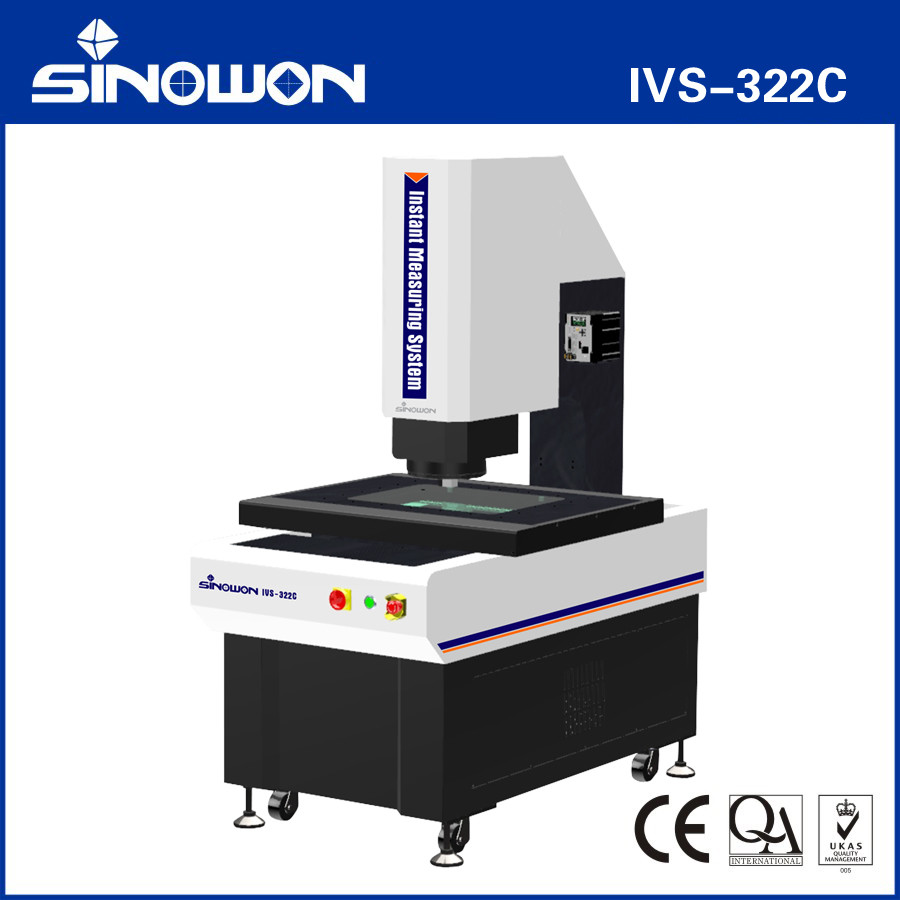

Konsol Anında Görüntü Ölçüm Sistemi IVS-322C

Cantilever Anlık Görme Ölçme Sistemi Otomatik Lazer Taraması Kullanıcı Dostu Görme Ölçümü 0

Ürün Tanıtımı:

IVS serisi, üç eksenli otomatik motorlu kontrol ile GD&T ölçümü için geliştirilmiş, çift büyütmeli lens sistemine sahip, konsol tipi, tam otomatik anında görüntü ölçüm makinesidir. Doğrusal ve geometrik boyutların hızlı ve doğru bir şekilde ölçülmesini sağlamak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.

Ürün Özellikleric:

20 milyon piksellik bir kamera ve çift büyütmeli çift telecentrik lens ile donatılmış olup, görüntü kalitesi mükemmeldir;
0.02°'nin altındaki yüksek telecentrik tasarım, önemli yükseklik farklılıkları olan ürünler için ölçüm doğruluğunu sağlar;
0.01%'in altındaki düşük TV bozulması ve tüm görüntüdeki bozulma tekdüzeliği, ölçümün dinamik tekrarlanabilirlik doğruluğunu sağlar;
Çift büyütme tasarımı, müşterilerin verimlilik ve doğruluk konusundaki ikili ihtiyaçlarını karşılayarak, geniş bir görüş alanına sahip verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetli ölçüm sağlar;
XYZ üç eksenli CNC tam otomatik hassas kontrol, doğru konumlandırma sağlar;
Hint mermer taban ve kolon kullanımı iyi bir stabilite sağlar;
Hassas lineer kılavuzlar, taşlanmış bilyalı vidalar, AC servo motorlar vb., hareket sisteminin doğruluğunu ve stabilitesini sağlar;
0.5μm yüksek hassasiyetli lineer skala, sistemin konumlandırma ve ölçüm doğruluğunu sağlar;
Çeşitli ölçüm senaryolarına uyum sağlamak için çeşitli ışık kaynakları ve akıllı bir kaldırma fonksiyonu ile donatılmıştır;
Güçlü ve kullanımı kolay Geomea ölçüm yazılımı, kalite kontrolünü artırır;
Toplu ölçümleri verimli ve hızlı bir şekilde tamamlamak için otomatik ölçüm programları kurulabilir;
İsteğe bağlı temassız beyaz ışık sensörleri, kalınlık, düzlük vb. ölçmek için kullanılabilir.

Uygulama:

Büyük boyutlu nesnelerin hassas ölçümü için uygulanabilir
3C endüstrisi: cep telefonu ekranları, cep telefonu kasaları
Elektronik endüstrisi: PCB kartları
Yeni enerji: lityum piller
Otomotiv endüstrisi: hassas parçalar

Özellikler:

Emtia				Konsol Anında Görüntü Ölçüm Sistemi
Model				IVS-322	IVS-432
X/Y Eksen Hareketi(mm)				(300*200)mm	(400*300)mm
Boyut(GxDxY)				(12377401664)mm	(13378401664)mm
Ambalaj Boyutu				(14009601900)mm	(150010601900)mm
Ağırlık				380Kg	600Kg
Z Eksen Hareketi(mm)				200mm
X/Y/Z-3 eksen Lineer Skalalar				İthal Lineer Skala Çözünürlüğü: 0.5um
Kılavuz Modu				Hassas lineer kılavuz, çift raylı çift kaydırıcılı kılavuz.
Çalışma Modu				Joystick kontrol cihazı, Fare işlemi, otomatik algılama programı
Yük Kapasitesi				＜25Kg
Çalışma Ortamı				Sıcaklık 20℃±2℃, Nem Aralığı<2℃/saat, Nem %30~80, Titreşim<0.002g, <15Hz
Güç Kaynağı				AC220V/50Hz; 110V/60Hz
Ölçüm Yazılımı				Geomea
Kamera				1’” 20Mpixel S/B Kamera
Çift Telecentrik Lens				Çift Oranlı Çift Telecentrik Lens
Büyütme				0.16X	0.64X
Görüntü Ölçümü	Tekrarlanabilirlik		Hareket Yok	±1μm	±0.5μm
			Hareketli	±2μm	±1.5μm
	Doğruluk*		Bağlama Yok	±3.9μm	±2μm
			Bağlama	±7μm	±4μm
Çalışma mesafesi				145±2mm	145±2mm
Telecentrik				＜0.02°	＜0.02°
Alan Derinliği				6mm@25 lp/mm	0.6mm@64 lp/mm
Görüş Alanı(mm)(DYV)		1”		8255100	211425
				534469	131117
		2/3”
Çözünürlük				20um	7.8um
Aydınlatma Sistemi		Kontur		LED paralel kontur aydınlatması
		Yüzey		0~255 seviyede sürekli ayarlanabilir LED aydınlatma

Ürün Konfigürasyon Modeli Açıklaması (IVS-322 ile örnek):

Ürün Kategorisi	2.5D	2.5D
Emtia	2.5D Otomatik Görüntü Ölçüm Makinesi	2.5D Otomatik Lazer Tarama ve Görüntü Ölçüm Makinesi
Model	IVS-322A	IVS-322C
Tip	A	C
Anlamı	Optik Yakınlaştırma lens Sensörü	Yakınlaştırma lens Sensörü ve Lazer Sensörü
Temas Probu	Yok	Yok
Lazer Modülü	Yok	Omron Lazer

Anında Görüntü Ölçüm Sistemi Modelleri ve Özellikleri:

Model	Kod#	Model	Kod#
IVS-322A	502-120G	IVS-432A	502-120H
IVS-322C	502-320G	IVS-432C	502-320H

Anında Görüntü Ölçüm Sistemi Ölçüm Alanı Kılavuz Tablosu:

Hareket	Model	X Eksen Hareketi mm	Y Eksen Hareketi mm	Z Eksen Standart Hareketi mm	Z Eksen Maksimum Özel Hareketi mm
100X100X100	IVS-111T	100	100	100	------
250X150X150	IVS-2515	250	150	200	300
300X200X200	IVS-3020	300	200	200	400
	IVS-322A	300	200	200	250
	IVS-322C	300	200	200	250
400X300X200	IVS-432A	400	300	200	300
400X300X200	IVS-432C	400	300	200	300
300X400X200	AutoFlash432A	400	300	200	400
300X400X200	AutoFlash432C	400	300	200	400
400X500X200	AutoFlash542A	500	400	200	400
400X500X200	AutoFlash542C	500	400	200	400

Diğer hareket özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.
