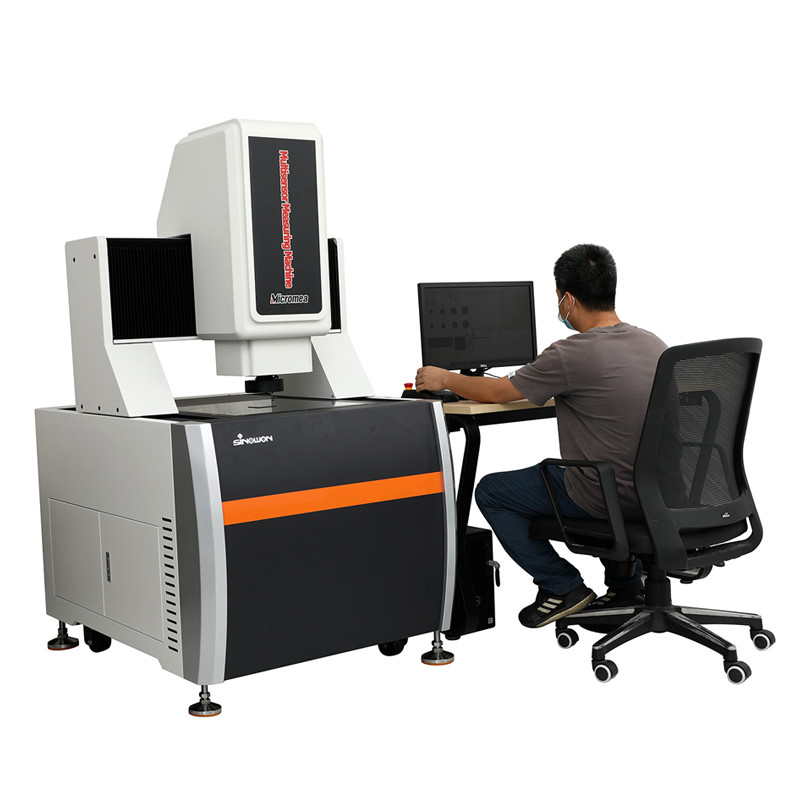

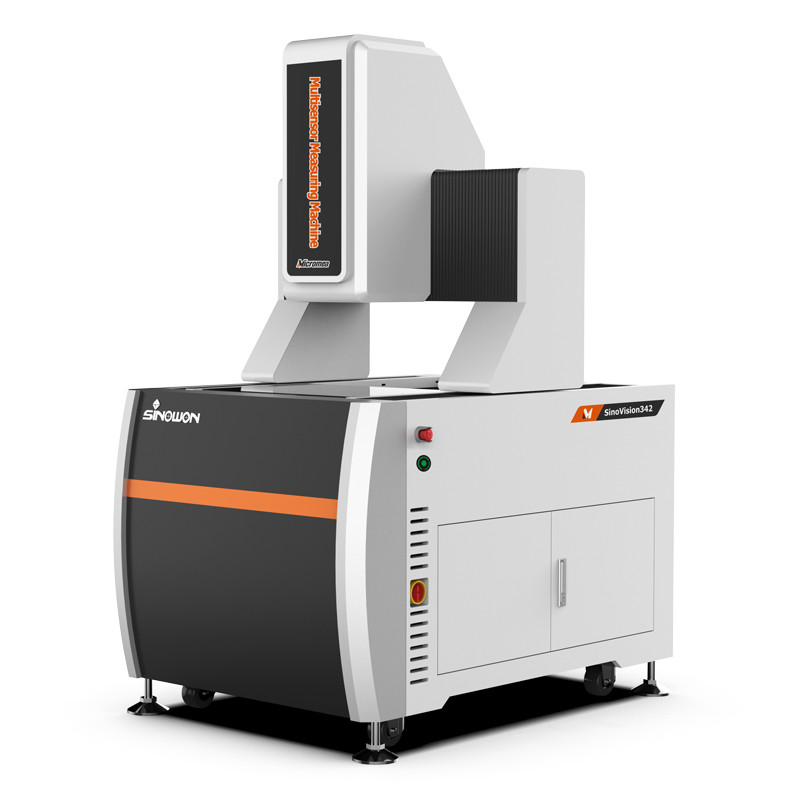

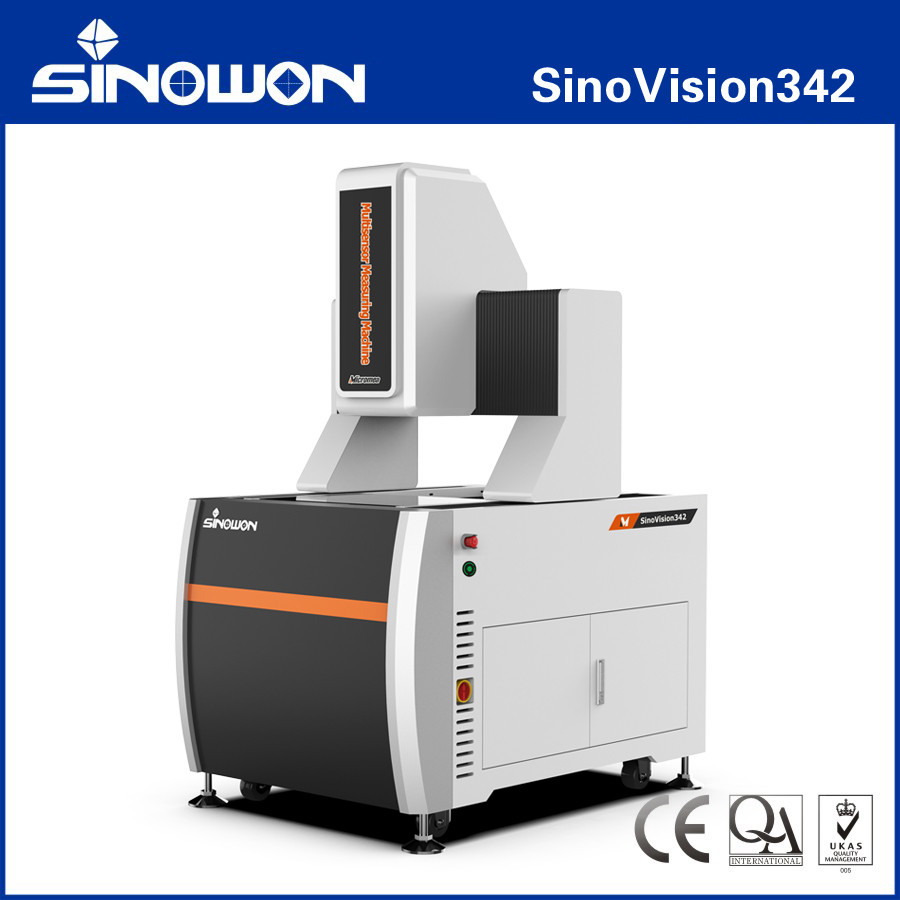

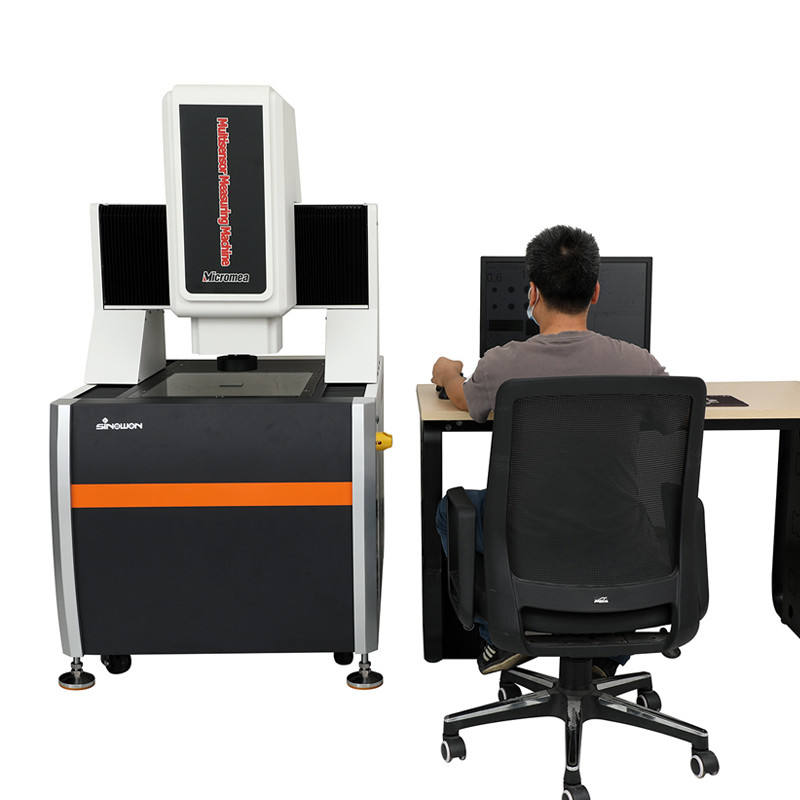

Yüksek hassasiyetli Otomatik Görüş Ölçüm Sistemi Otomatik VMM Video Ölçüm Makinesi

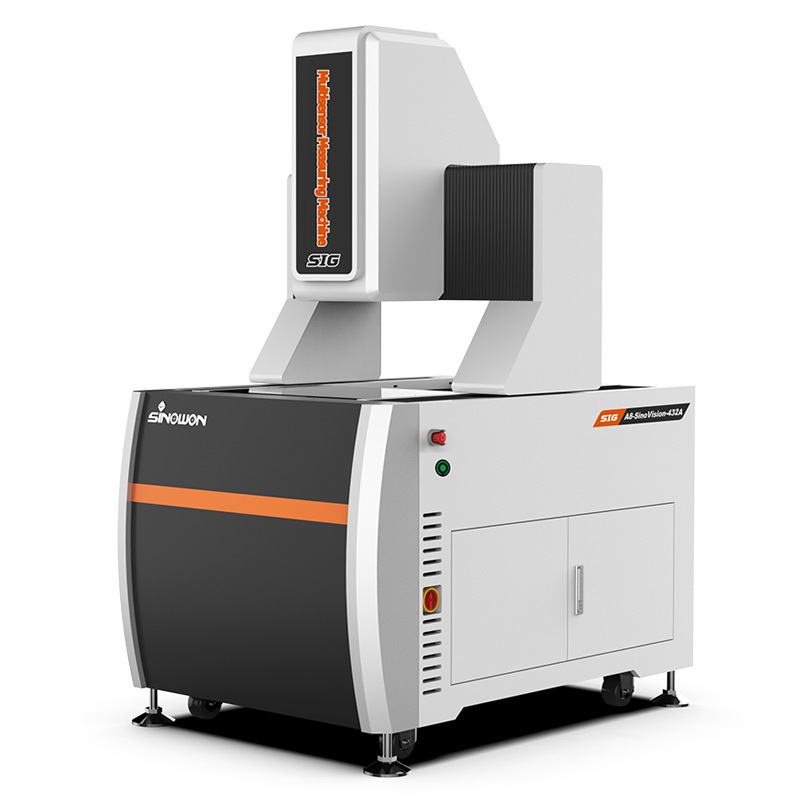

Ultra Yüksek Hassasiyetli Otomatik Görüş Ölçüm Makinesi A8-SinoVision Serisi

Ürün Tanıtımı:

Makine, elektronik, kalıp, enjeksiyon kalıplama, donanım, kauçuk, hassas damgalama, konektörler, cep telefonları, ev aletleri, baskılı devre kartları, tıbbi ekipman, saatler, aletler, askeri, enerji, köprüler, gemiler, havacılık ve diğer endüstriler gibi çeşitli endüstrilerde hassas ölçümlerde yaygın olarak kullanılır ve sonuçta kalite kontrol amacına ulaşır.

Ürün ÖzellikleriC:

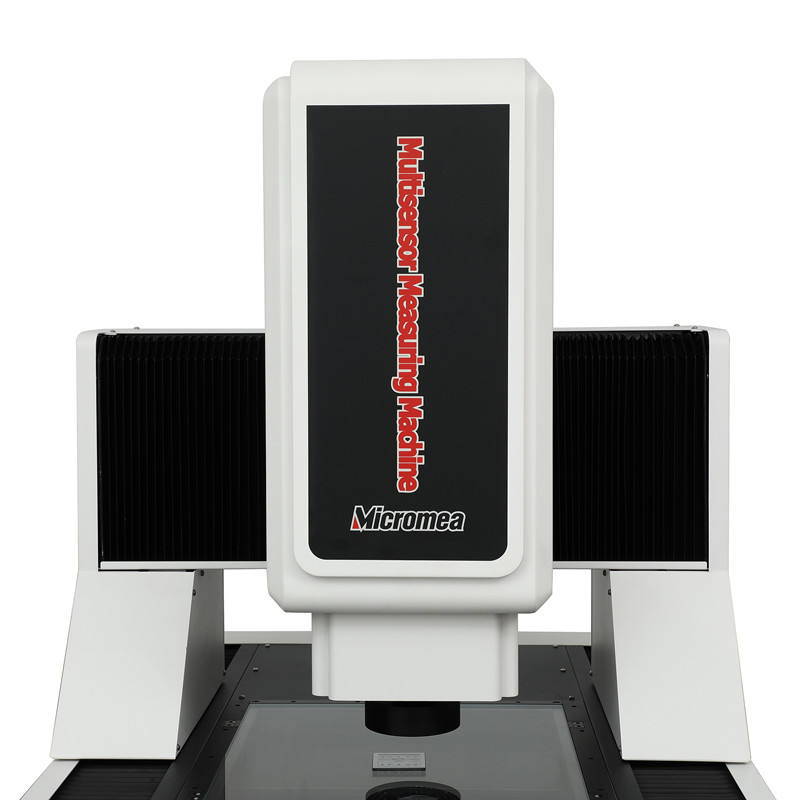

• Hareketli köprü tipi yapı, kararlı ölçüm;
• Dört eksenli CNC tam otomatik kapalı döngü kontrolü, tam otomatik ölçüm;

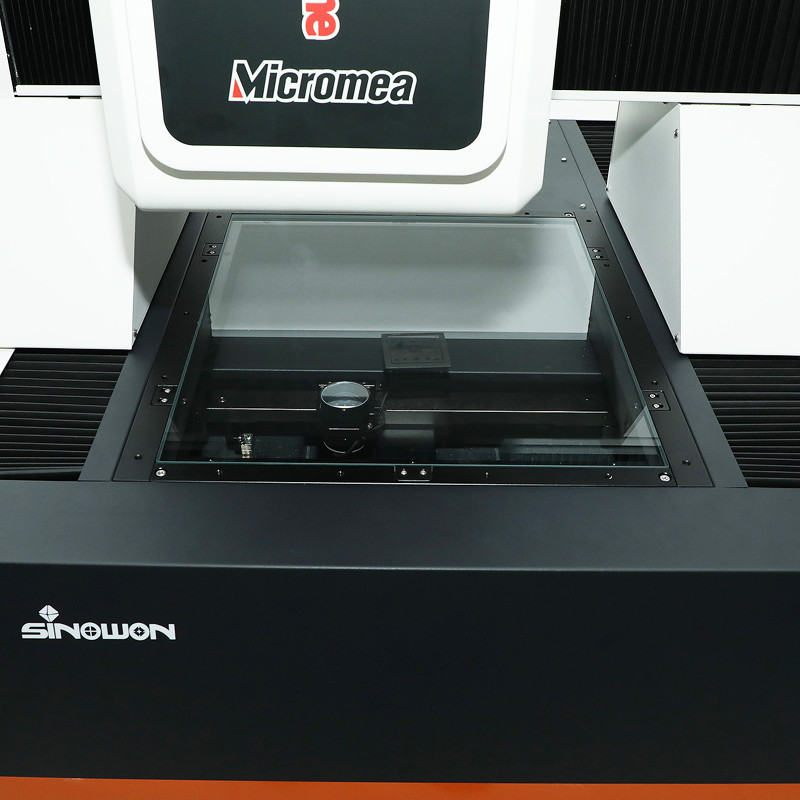

• İthal Hint siyah granit tabanı ve kirişi ve kesinlikle üç koordinatlı üretim sürecini benimseyen, istikrarlı ve güvenilir;
• 6061 havacılık standardı alüminyum alaşımı, yüksek tokluk, uzun vadeli istikrarlı doğruluk performansı sağlar;
• Analiz ve optimizasyon için profesyonel bir yapısal tasarım simülasyonu ve analiz sistemi kullanıldığında yapı daha makul olur.
• İthal RSF açık ızgara cetveli, 0,1um çözünürlük, yüksek doğruluk, iyi stabilite;
• İthal G1-SP yüksek hassasiyetli kılavuz rayı, topraklanmış vidalı mil ve AC servo motor;
• Yüksek çözünürlüklü 1/1,8" renkli kamera, net gözlem ve istikrarlı ölçüm ihtiyaçlarını karşılar. 13,3X spektrometre eş odaklı koaksiyel otomatik değişken büyütme lensi, spektrometre eş odaklı lazer, koaksiyel değişken büyütme lensi.
• Programlanabilir 5 halkalı 8 bölgeli 40 fazlı LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi, 256 seviyeli parlaklık ayarını akıllıca gerçekleştiriyor;
• Güçlü, basit ve kullanımı kolay iMeasuring tam otomatik görüntü ölçüm yazılımıyla birlikte gelir.

Özellikler:

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Modelleri ve Özellikleri:

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Ölçüm Alanı Kılavuz Tablosu:

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Önerilen bilgisayar yapılandırması:

Vision Measuring Machine'in çekirdeği kontrol sistemi ve ölçüm yazılımıdır ve bilgisayar sistemi, yüksek stabilite ve uyumluluk gerektiren tüm işlemlerin temel taşıyıcısıdır. Endişelerinizi çözmek için yüksek performanslı bilgisayar Optiplex masaüstünü ve WIN 10/11 orijinal yetkili işletim sistemini yapılandırın.

Yazılım Tanıtımı:

iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisindeki on yıllık deneyimini birleştiren profesyonel bir çok sensörlü ölçüm yazılımıdır. Tasarım ilkesi, kolay kullanım, güçlü fonksiyon, yüksek doğruluk ve kararlılık, basit bakımdır.
● Yazılımın istikrarlı ve güvenilir olmasını sağlamak için mükemmel yazılım mimarisi tasarımı ve tamamen nesne yönelimli.
● Çoklu dil desteği, dil paketi yüklemeye ve yerel müşterilere uygun yazılımı değiştirmeye gerek yoktur.
● Verilerin manuel işlem gerektirmeden otomatik olarak SPC veritabanına aktarılabileceğini gerçekleştirmek için ölçüm yazılımına bağlı profesyonel SPC istatistiksel analiz yazılımı.
● Yazılımın aynı modeli kalıcı olarak ücretsiz olarak güncellenecektir; bu, müşterinin karşılaşabileceği diğer sorunların azaltılmasına yardımcı olabilir.
● Gölgeli veya karanlık görüntünün kenarını elde etmeye yardımcı olan ve yüksek doğruluk sağlayan güçlü kenar bulucu algoritması ile.
● Yazılım çizgi, daire, yay ve diğer elemanları otomatik olarak tanıyabiliyor ve ölçebiliyordu.
● Farklı elemanlara dayanır ve Öteleme, döndürme, çıkarma, kombinasyonlar, paralel, dikey, yansıtma, simetri, kesişim, teğet vb. gibi çoklu eleman oluşturma fonksiyonunu sağlar.
● Yazılımın kırılma noktası ayarlama fonksiyonu vardır, manüel ölçüm ve otomatik ölçüm arasında akıllı geçiş yapılabilir.

Endüstri Uygulaması:

Optik Ölçüm Makinesi OMM, aynı zamanda Vizyon Ölçüm Makinesi ve Temassız Ölçüm Makinesi, İki Boyutlu Ölçüm Makinesi, 2,5 Boyutlu Ölçüm Makinesi olarak da bilinir, modern endüstriyel yüksek hassasiyet ve mikro imalat endüstrisinin geliştirilmesiyle birlikte, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemini benimser. Geometrik boyutların ve geometrik toleransların ölçülmesi kaçınılmaz hale gelir.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanlarına uygun olup, makine, elektronik, aletler, donanım, plastik ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panoları, yaylar, donanım, elektronik, plastik, havacılık, havacılık vb., optik, mekanik, elektronik ve bilgisayarlı görüntü işleme teknolojilerini entegre eden yüksek hassasiyetli, yüksek verimli ve yüksek güvenilirliğe sahip bir ölçüm makinesi olan geleneksel sürmeli kumpasların, mikrometrelerin ve Profil projektörlerinin eksikliklerinin üstesinden gelir.

Ölçülecek nesne optik büyütme sistemi ile büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplanıp bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra çeşitli karmaşık ve hassas parçaların kontur ve yüzey şekli, boyutu, açısı ve konumu otomatik olarak tespit edilebilir. Mikro muayene ve kalite kontrol. Ölçüm verileri, eksiksiz bir mühendislik çizimi haline gelmek için AUTOCAD'e aktarılabilir ve DXF, IGS ve diğer formatlarda belgeler oluşturulabilir ve ayrıca CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımına aktarılabilir.
