Otomatik Hareketli Köprü Görüş Ölçme Makinesi 3B Görüş Ölçme Sistemi

1 set

MOQ

Can be discussed

fiyat

Otomatik Hareketli Köprü Görüş Ölçme Makinesi 3B Görüş Ölçme Sistemi

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 523-220H

X/Y Eksen Hareketi: (400*300)mm

Z Eksen Seyahati: 200 mm

X/Y/Z ekseni Doğrusal ölçek: Çözünürlük: 0.1um

XY Eksen Doğruluğu: ≤2,5+L/200(um)

Z Eksen Doğruluğu: ≤5.0+L/200(um)

Tekrarlanabilirlik: 2um

Ölçme Yazılımı: iÖlçme

Boyut(GxDxY): (1195*832*1579)mm

Net ağırlığı: 650kg

Vurgulamak:

3 boyutlu hareketli köprü vizyon ölçüm makinesi

,

Otomatik Hareketli Köprü Görme Ölçme Makinesi

,

Otomatik 3 boyutlu görme ölçüm sistemi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: Automea 432B

Belge: D4 Sinowon AutoMea Series M...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 30 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

Fotoğraf Galerisi

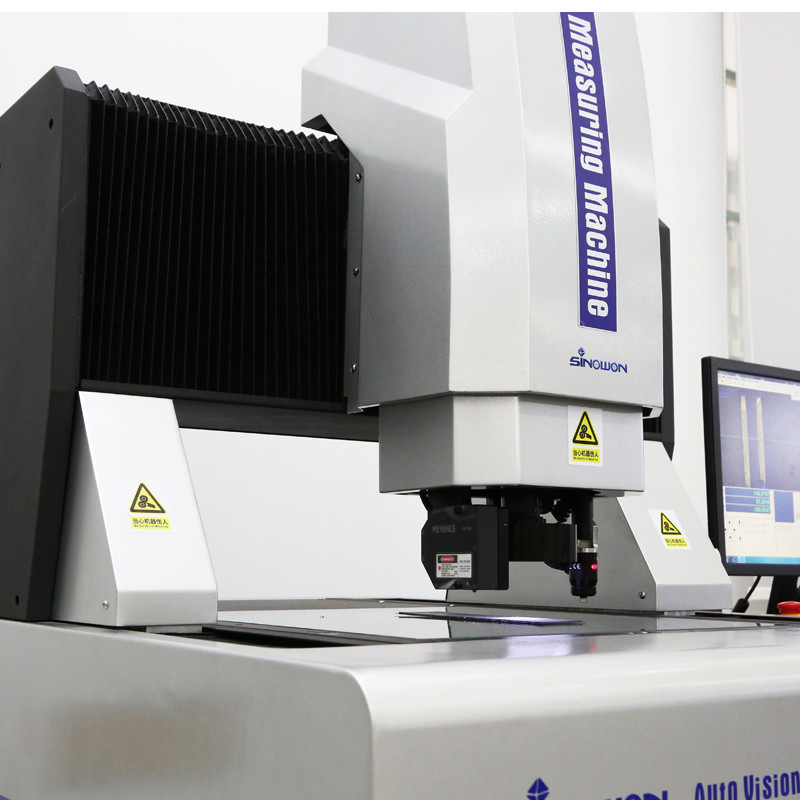

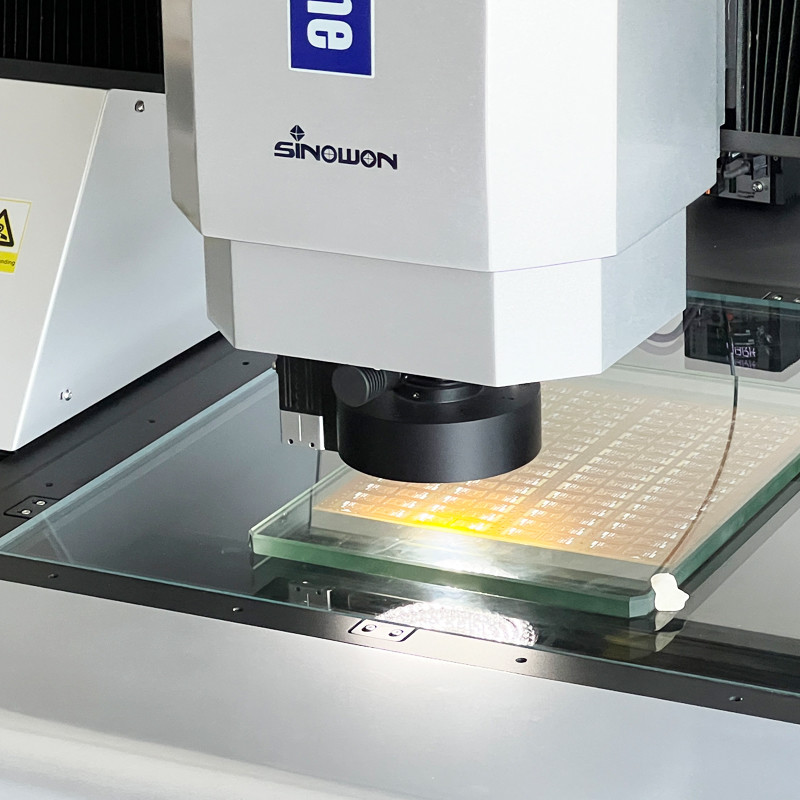

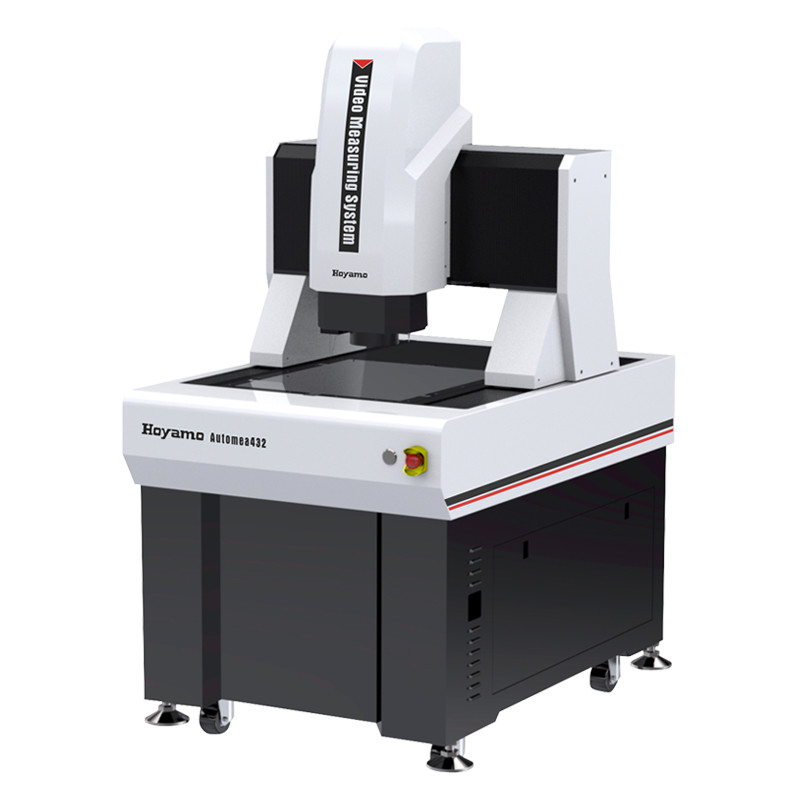

Otomatik Hareketli Köprü Görüş Ölçme Makinesi 3B Görüş Ölçme Sistemi

Ürün Açıklaması

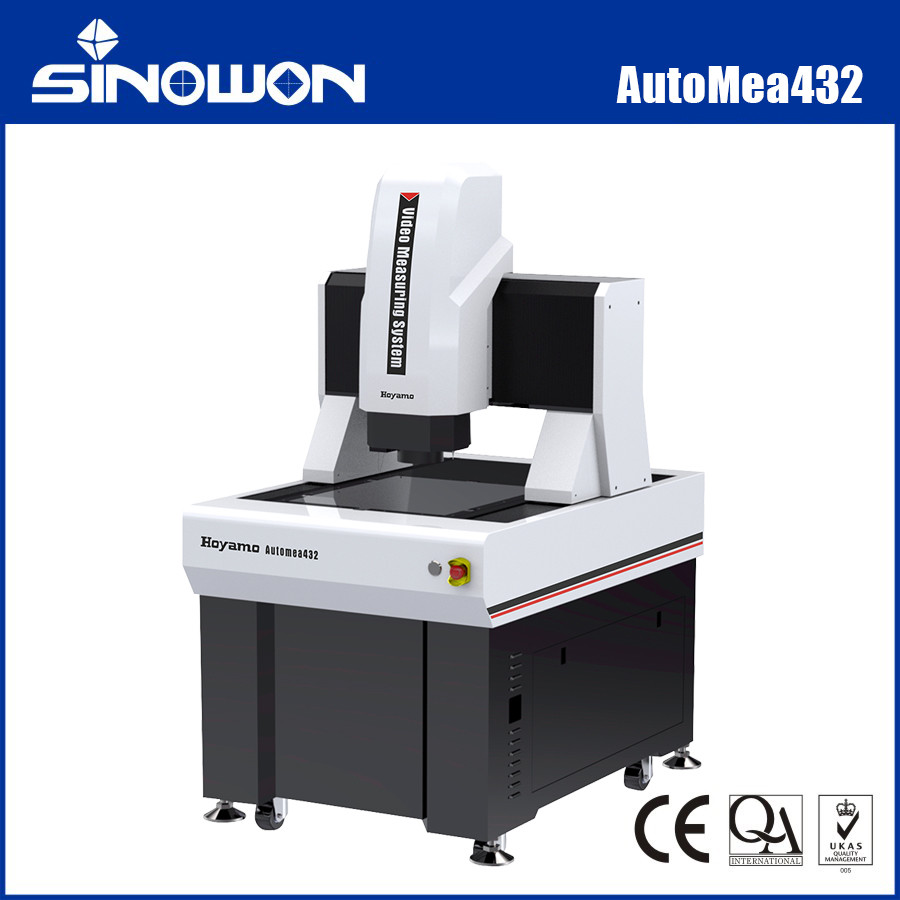

Hareketli Köprü 3D Otomatik İletişim & Video Ölçüm Sistemi Automea 432 Serisi

Otomatik Hareketli Köprü Görüş Ölçme Makinesi 3B Görüş Ölçme Sistemi 0

Ürün Tanıtımı:

Automea, yüksek hassasiyetli ve büyük boyutlu ölçümler için tasarlanmış hareketli köprü tipi tamamen otomatik bir görüntü ölçüm cihazıdır.Ölçülen iş parçası ölçüm doğruluğunu ve istikrarını sağlamak için sabit kalırsaElektronik, tıbbi ekipman, LCD, havacılık ve havacılık gibi endüstrilerde ölçüm için uygundur.

Ürün Özellikleric:

Hareketsiz iş parçası ile hareketli köprü yapısı;
Dört eksenli tamamen otomatik CNC kapalı döngü kontrolü, tamamen otomatik ölçüm için;
Dayanıklılık ve güvenilirlik için mermer taban ve çapraz kiriş;
0Yüksek hassasiyet ve istikrar için.5μm yüksek hassasiyetli cam ızgara kanadı;
Makinenin hareket sisteminin konumlandırma doğruluğunun istikrarını sağlamak için hassas doğrusal kılavuz, toprak topu vida ve AC servo motor;
Açık gözlem ve istikrarlı ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü renkli kamera;
6.5X yüksek çözünürlüklü optik lens, bir piksel kalibrasyonlu doğru otomatik zoomlama için;
Programlanabilir 5 halka 8 bölgelik LED yüzey ışığı ve 256 seviyelik akıllı parlaklık ayarlaması için paralel LED kontur ışığı sistemi;
Güçlü ve kullanımı kolay iMeasuring tamamen otomatik görüntü ölçüm yazılımı ile birlikte gelir.
İsteğe bağlı konfigürasyonlar arasında dokunmatik problar, lazer probları ve müşteri gereksinimlerine göre özelleştirme bulunur.

Özellikler:

Mal		Hareketli Köprü Otomatik Video Ölçme Sistemi OtomatikmSerisi
Model		AutoMea432	AutoMea542	AutoMea652	AutoMea862
X/Y Eksen Yolculuğu		(400*300) mm	(500*400) mm	(600*500) mm	(800*600) mm
Z Ekseni Seyahat		200 mm
X/Y/Z-3 Eksen Doğrusal Ölçek		Cam ızgara kuyruklu, çözünürlük: 0.5um
Yönlendirme Modu		Kesinlikli doğrusal kılavuz rayı, çift kaydırıcı kılavuzlu çift raylı
Çalışma Modu		Joystick kontrolörü, fare işlevi, otomatik algılama programı.
Doğruluk*		XY Eksi:≤2.5+L/200 ((um)
		Z Ekseni:≤5.0+L/200 ((um)
Tekrarlanabilirlik		2m
Işıklandırma Sistem	Kontür	LED paralel kontur aydınlatması
		0~255 Adımsız ayarlanabilir 5 halka 8 bölümlü LED yüzey aydınlatması
	Yüzey
Video Sistemi**		Yüksek çözünürlüklü dijital renkli kamera 1/2.9
		6.5X El Zoom Lens; Optik Büyütme: 0.7X-4.5X, Video Büyütme: 26X ~ 172X (21.5 ′′ monitör)
Ölçme Yazılımı		iÖğretim
İşletim Sistemi		Destek WIN10/11-32/64 bit işletim sistemi
Dil		İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer diller eklenebilir
Çalışma ortamı		Sıcaklık 20°C ± 2°C, sıcaklık değişikliği <1°C/Hr; nem %30~80% RH; titreşim <0.02g'ler, ≤15Hz.
Güç kaynağı		220V/50Hz/10A
Boyut ((WxDxH)		(11958321579) mm	(14639401591) mm	(156810401591) mm	(181811571590) mm
Paket Boyutu ((WxDxH))		(138011701910) mm	(169013002000) mm	(180014002000) mm	(230017002000) mm
Net Ağırlık		650Kg	780Kg	1380Kg	2000Kg

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine çok bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görme alanı ((mm) = (diyagonal*Uzaktan*Dik)

Ürün yapılandırma modelinin açıklaması (AutoMea432 örneği):

Ürün kategorisi	2.5D	3D	2.5D	3D
Mal	2.5D Otomatik Video Ölçüm Sistemi	Otomatik 3 boyutlu temas ve video ölçüm sistemi	2.5D Otomatik Lazer Tarama ve Video Ölçüm Sistemi	3D Otomatik Çok Duygusal Ölçme Makinesi
Model	Automea 432A	Automea 432B	Automea 432C	Automea432D
Türü	A	B	C	D
Anlamı	Optik Zoom lens sensörü	Zoom lens sensörü ve temas sonde sensörü	Zoom lens sensörü ve lazer sensörü	Zoom lens sensörü, temas sonde sensörü ve lazer sensörü
İletişim sondası	- Hayır.	MCP-Kit1	- Hayır.	MCP-Kit1
Lazer Modülü	- Hayır.	- Hayır.	Omron Lazer.	Omron Lazer.
Yazılım sürümü	i4. Ölçüm.1	i4. Ölçüm.2	5'i ölçüyorum.0	5'i ölçüyorum.1

Hareketli köprü otomatik Video ölçüm sistemi modelleri ve özellikleri:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea 432A	523-120H	Automea542A	523-120J	Automea652A	523-120K.	Automea862A	523-120L
Automea 432B	523-220H	Otomea542B	523-220J	Automea652B	523-220K.	Automea862B	523-220L
Automea 432C	523-320H	Automea542C	523-320J	Automea652C	523-320K.	Automea862C	523-320L
Automea432D	523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea1082A	523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q
Automea1082B	523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q
Automea1082C	523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q
Automea1082D	523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea26162A	523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R

Hareketli Köprü Otomatik Video Ölçüm Sistemi Ölçüm Uzay Rehberi Tablosu:

Seyahatler	Model	Doğruluk		X Eksen Yolculuk mm	Y Ekseni Seyahat mm	Z Eksen Standart Yolculuk mm	Z Ekseni Maksimum Özel Seyahat mm
Seyahatler	Model	E1x,y	E1z	X Eksen Yolculuk mm	Y Ekseni Seyahat mm	Z Eksen Standart Yolculuk mm	Z Ekseni Maksimum Özel Seyahat mm
400X300X200	Otomotif 432	2.5+L/200	5.0+L/200	300	400	200	400
500X400X200	Otomotiv 542			400	500	200	400
600X500X200	Automea652			500	600	200	400
800X600X200	Otomotif 862			600	800	200	400
1000X800X200	Automea1082	3.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	Automea12102	3.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	Automea15122	4.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	Otomotiv18122	4.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	Automea20152	5.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	Otome 26162	5.0+L/200	5.0+L/200	1600	2600	200	200

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
