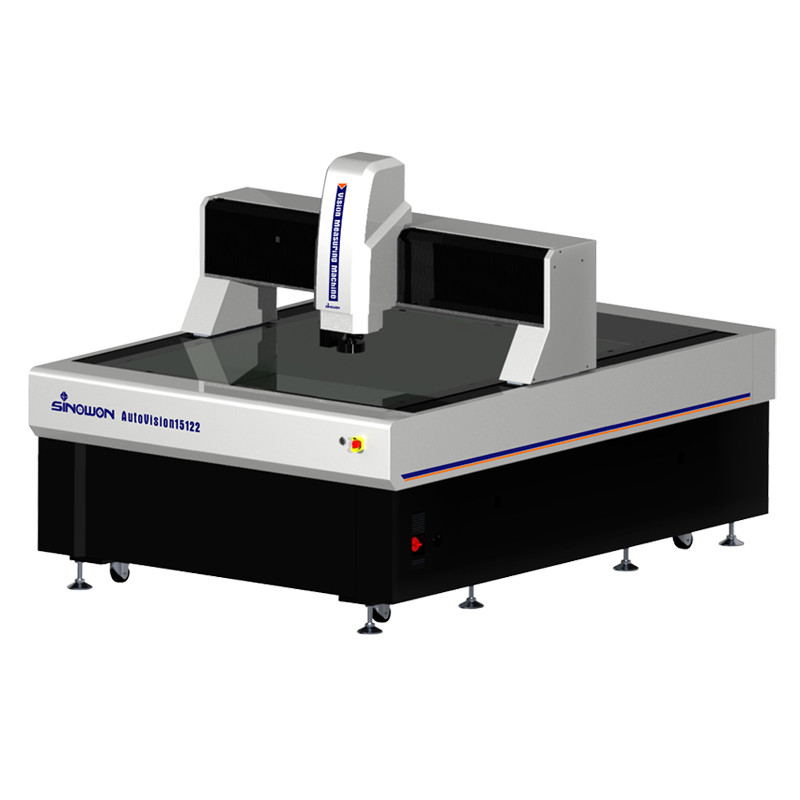

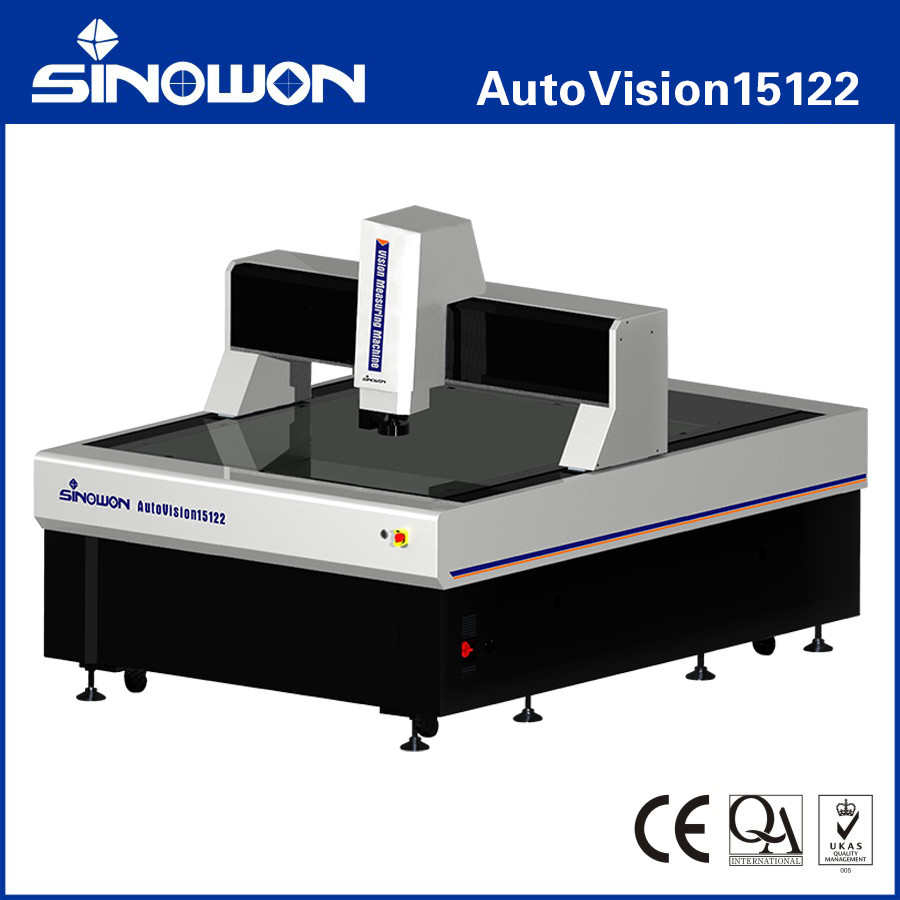

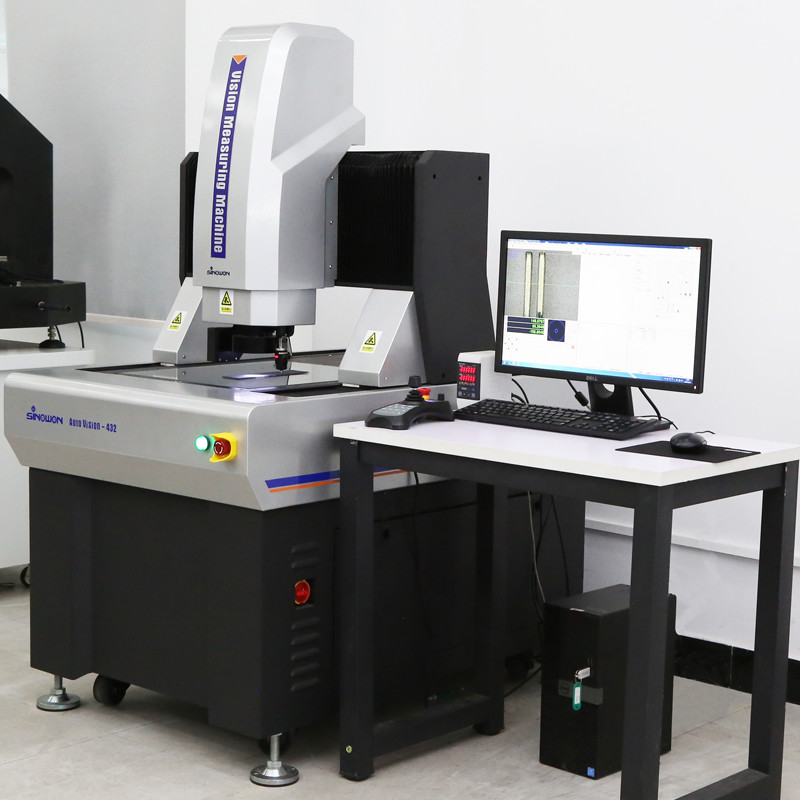

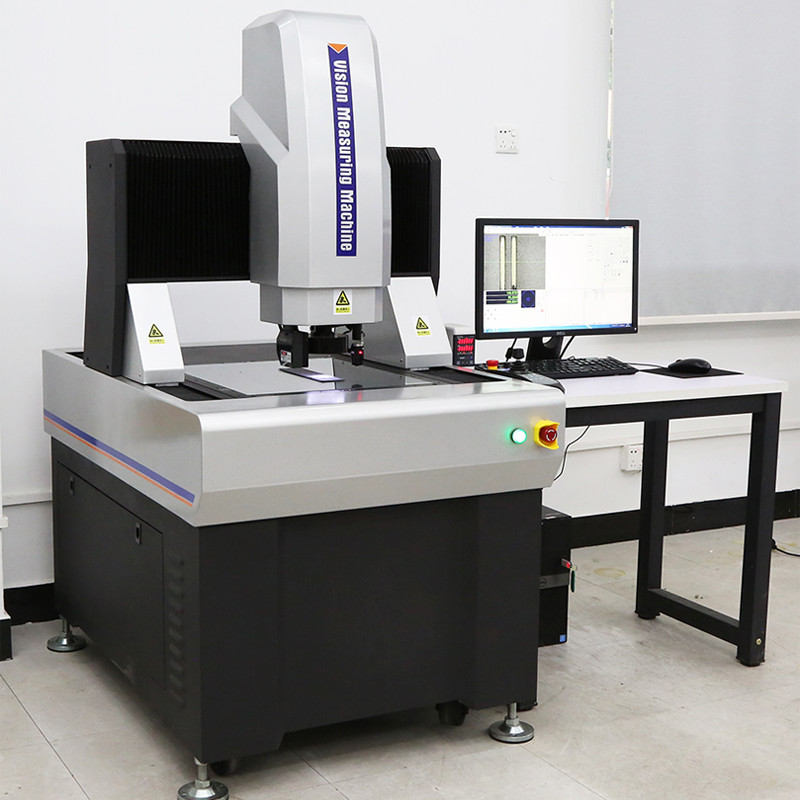

Yüksek hassasiyetli büyük yolculuk 3D otomatik çok duyarlı ölçüm makinesi AutoVision15122 Serisi
Ürün Tanıtımı:
AutoVision, yüksek hassasiyetli hareketli köprü otomatik görme ölçüm cihazıdır.İş parçasının sabit ölçümü, ölçüm doğruluğunu ve istikrarını garanti eder, elektronik endüstrisi, tıbbi cihazlar ve enstrümanlar, LCD ölçümü ve havacılık ve diğer endüstriler için uygundur.
Ürün Özellikleric:
- Hareketli köprü tipi yapı, ölçüm iş parçasının sabit olması;
- Dört eksenli CNC tam otomatik kapalı döngü kontrolü, otomatik ölçüm
- Hint mermer tabanı ve sütunu, iyi bir istikrar.
- İçe aktarılan RSF doğrusal ölçeği, çözünürlüğü 0.1um, hareket sisteminin hassasiyetini ve istikrarını sağlamak için öğütme topu vida ve AC servo motoru vb.
- Açık gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için ithal HD renkli kamera;
- 8.3x yüksek çözünürlüklü motorlu koaksiyel zoom lens, doğru iki katlama ve sadece bir kez piksel düzeltmesi gereklidir;

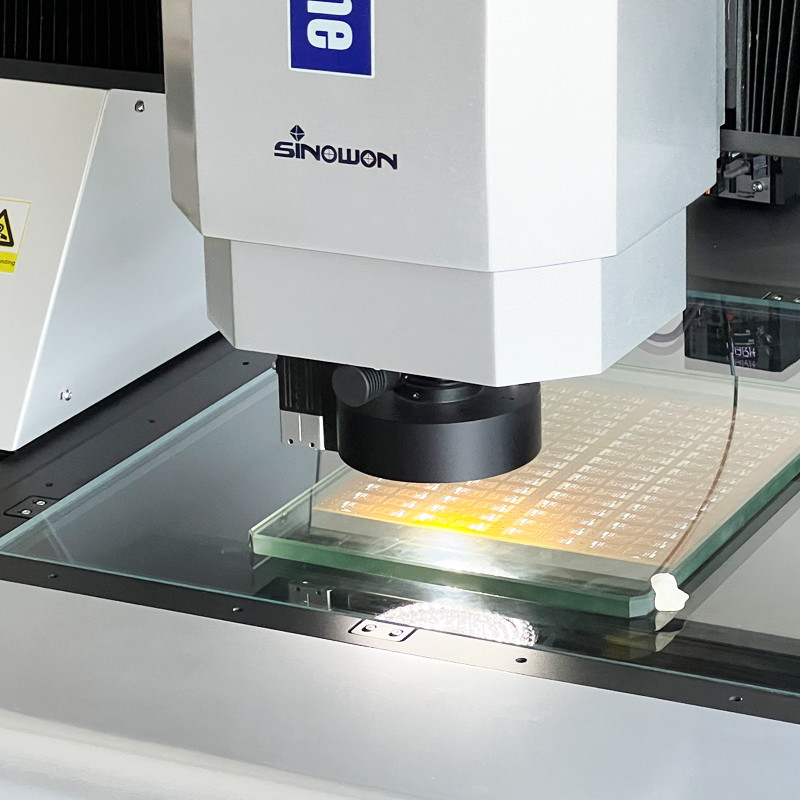

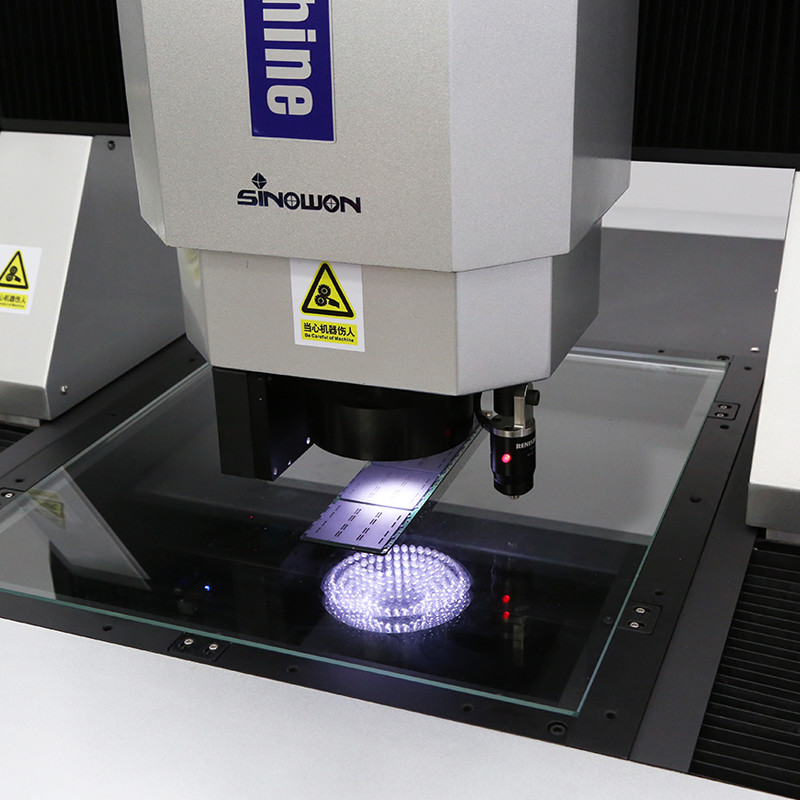

- Programlanabilir yüzey 5 halka 8 bölümlü LED soğuk aydınlatma ve kontur LED paralel aydınlatma ve yerleşik akıllı ışık ayarlaması ile,8-bölümdeki parlaklığı otomatik olarak kontrol edebilir;
- Güçlü işlev ve kolay işleme sahip iMeasuring Software, kalite kontrolünü artırır.

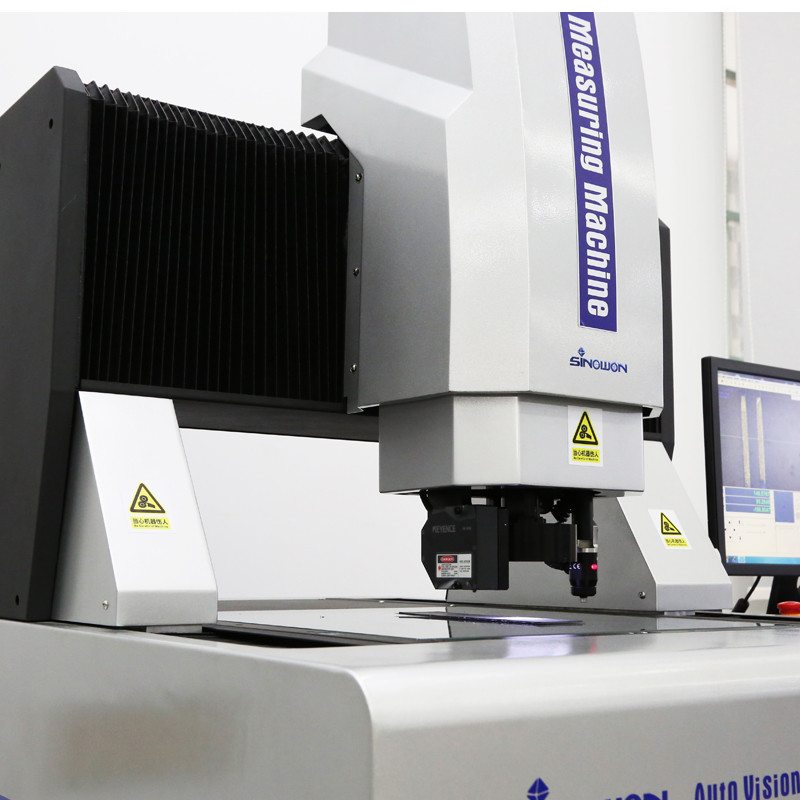

- İsteğe bağlı MCP Sonda ve Lazer Sensör Modülü. Makineler müşterilerin gereksinimlerine göre özelleştirilebilir.
Özellikler:
| Mal |
Yüksek hassasiyetli büyük seyahat otomatik görme makinesi AutoVision Serisi |
| Model |
Otomatik Görünüm1082 |
Otomatik Görüş12102 |
Otomatik Görüş 15122 |
AutoVision18122 |
| X/Y Eksen Yolculuğu (mm) |
1000*800 |
1200*1000 |
1500*1200 |
1800*1200 |
| Z Eksen Yürüyüşü (mm) |
200 |
| X/Y/Z Eksen Doğrusal Ölçek (um) |
Avrupa doğrusal ölçek çözünürlüğü: 0.1mm |
| Yönlendirme Modu |
P-sınıf Precision doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz |
| Çalışma Modu |

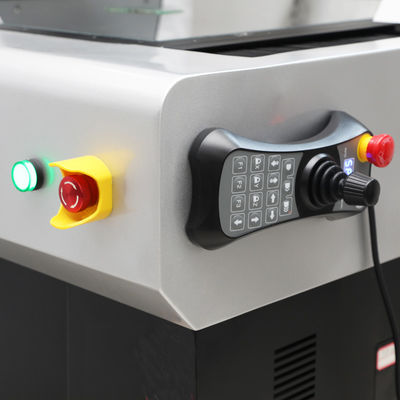

Joystick denetleyici, Fare işlevi, otomatik algılama programı |
| Doğruluk* (um) |
XY Eksen:≤3.5+L/200 |
| Z Ekseni:≤5.0+L/200 |
| Tekrarlanabilirlik (um) |
2m |
|
Işıklandırma
Sistem
|
Kontür |
LED paralel kontur aydınlatması |
| 0~255 Adımsız ayarlanabilir 5 halka 8 bölümlü LED yüzey aydınlatması |
| Yüzey |
| Video Sistemi** |
Yüksek Açıklıklı Dijital Renkli Kamera |
|
8.3X motorlu zoom lens;
Optik büyütme: 0.6X ~ 5.0X;
Video büyütme: 20X ~ 170X (21 ′′ monitör)
|
| Ölçme Yazılımı |
iÖğretim |
| İşletim Sistemi |
Destek WIN10/11-32/64 bit işletim sistemi |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer diller eklenebilir |
| Çalışma ortamı |
Sıcaklık 20°C ± 2°C, sıcaklık değişikliği<1°C/Hr; nem 30% ~ 80%RH; titreşim<0.02g'ler, ≤15Hz |
| Güç kaynağı |
AC220V/50Hz; 110V/60Hz |
| Boyut ((WxDxH) (mm) |
1938*1350*1692 |
2179*1646*1874 |
2462*1770*1736 |
2762*1770*1736 |
| Paket Boyutu ((WxDxH) (mm) |
2500*1900*2200 |
2420*2060*2000 |
2700*2060*2000 |
3000*2060*2000 |
| Net Ağırlık (Kg) |
1500 |
2000 |
2200 |
2500 |
Not:
L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine büyük ölçüde bağlıdır.
Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
Görme alanı ((mm) = (diyagonal*Uzaktan*Dik)
Ürün Yapılandırma Modeli Açıklaması ((Örnek olarak AutoVision15122):
| Ürün kategorisi |
2.5D |
3D |
2.5D |
3D |
| Mal |
2.5D Otomatik Görüş
Ölçme Makinesi
|
3 boyutlu otomatik temas ve görüş ölçüm makinesi |
2.5D Otomatik Lazer Tarama ve Görme Ölçme Makinesi |
3D Otomatik Çok Duygusal
Ölçme Makinesi
|
| Model |
AutoVision15122A |
AutoVision15122B |
AutoVision15122C |
AutoVision15122D |
| Türü |
A |
B |
C |
D |
| Anlamı |
Optik Zoom lens sensörü |
Zoom lens sensörü ve temas sonde sensörü |
Zoom lens sensörü ve lazer sensörü |
Zoom lens sensörü, temas sonde sensörü ve lazer sensörü |
| İletişim sondası |
- Hayır. |
MCP-Kit1 |
- Hayır. |
MCP-Kit1 |
| Lazer Modülü |
- Hayır. |
- Hayır. |
Omron Lazer. |
Omron Lazer. |
| Yazılım sürümü |
i4. Ölçüm.1 |
i4. Ölçüm.2 |
5'i ölçüyorum.0 |
5'i ölçüyorum.1 |
Hareketli Köprü Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| AutoVision 432A |
523-180H
|
AutoVision542A |
523-180J |
AutoVision652A |
523-180K |
AutoVision862A |
523-180L |
| Otomatik Görüş 432B |
523-280H |
AutoVision542B |
523-280J |
AutoVision652B |
523-280K |
AutoVision862B |
523-280L |
| AutoVision 432C |
523-380H |
AutoVision542C |
523-380J |
AutoVision652C |
523-380K |
AutoVision862C |
523-380L |
| Otomatik Görüş 432D |
523-480H |
AutoVision542D |
523-480J |
AutoVision652D |
523-480K |
AutoVision862D |
523-480L |
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| AutoVision1082A |
523-180M |
AutoVision12102A |
523-180N |
AutoVision15122A |
523-180P |
AutoVision18122A |
523-180Q |
| AutoVision1082B |
523-280M |
AutoVision12102B |
523-280N |
AutoVision15122B |
523-280P |
AutoVision18122B |
523-280Q |
| AutoVision1082C |
523-380M |
AutoVision12102C |
523-380N |
AutoVision15122C |
523-380P |
AutoVision18122C |
523-380Q |
| AutoVision1082D |
523-480M |
AutoVision12102D |
523-480N |
AutoVision15122D |
523-480P |
AutoVision18122D |
523-480Q |
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| AutoVision26162A |
523-180R |
SinoVision342A |
528-180H |
SinoVision452A |
528-180J |
SinoVision562A |
528-180K |
| AutoVision26162B |
523-280R |
SinoVision342B |
528-280H |
SinoVision452B |
528-280J |
SinoVision562B |
528-280K. |
| AutoVision26162C |
523-380R |
SinoVision342C |
528-380H |
SinoVision452C |
528-380J |
SinoVision562C |
528-380K |
| AutoVision26162D |
523-480R |
SinoVision342D |
528-480H |
SinoVision452D |
528-480J |
SinoVision562D |
528-480K |
Hareketli Köprü Otomatik Görüş Ölçme Makinesi Ölçme Uzay Rehberi Tablosu:
| Seyahatler |
Model |
Doğruluk |
X Eksen Yolculuk mm |
Y Ekseni Seyahat mm |
Z Eksen Standart Yolculuk mm |
Z Eksen Maksimum Özel Yolculuk mm |
| E1x,y |
E1z |
| 300X400X200 |
SinoVision342 |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
SinoVision452 |
500 |
400 |
200 |
400 |
| 500X600X200 |
SinoVision562 |
600 |
500 |
200 |
400 |
| 400X300X200 |
Otomatik Görüş 432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
Otomatik Görüş 542 |
400 |
500 |
200 |
400 |
| 600X500X200 |
AutoVision652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
AutoVision862 |
600 |
800 |
200 |
400 |
| 1000X800X200 |
Otomatik Görünüm1082 |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
Otomatik Görüş12102 |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
Otomatik Görüş 15122 |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
AutoVision18122 |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
Otomatik Görüş 20152 |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
AutoVision26162 |
1600 |
2600 |
200 |
200 |
- Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
Endüstri Uygulamaları:
Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.
Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.
Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
