2.5D Lazer Otomatik Görüş Ölçüm Sistemi Hareketli Köprü Tipi Yüksek Yük Taşıma

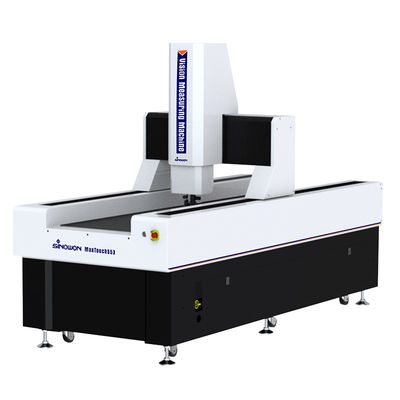

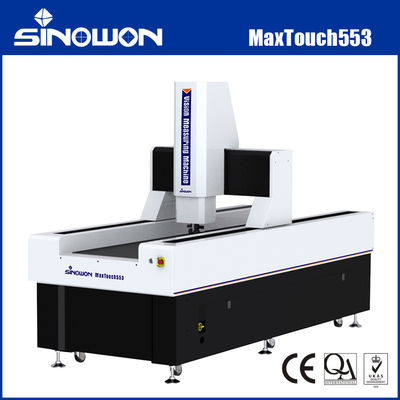

2.5D Lazer Yüksek Yük Taşıyan Otomatik Görme Ölçme MakinesiMaxTouch553 Serisi

Ürün Tanıtımı:

MaxTouch serisi, yüksek hassasiyetli ve büyük boyutlu ölçümler için tasarlanmış hareketli köprü tipi tamamen otomatik bir görüntü ölçüm makinesi.Ölçülen nesnenin ölçüm doğruluğunu ve istikrarını sağlamak için hareketsiz kalmasıElektronik, tıbbi cihazlar, LCD'ler, havacılık ve havacılık gibi endüstrileri ölçmek için uygundur.

Ürün Özellikleric:

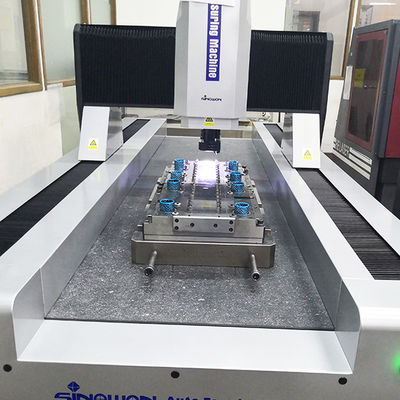

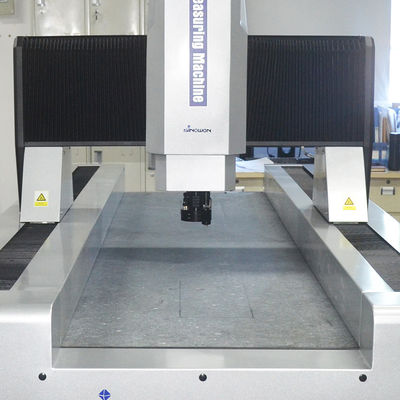

• Granit taşınabilir köprü yapısı, ölçüm iş parçasının sabitlenmesi;
• Dört eksenli CNC otomatik kapalı döngü kontrolü, tamamen otomatik ölçüm;
• Hint granit tabanı ve sütunu, iyi bir istikrar;
• İçe aktarılan RSF doğrusal ölçeği, çözünürlüğü 0.1um, hareket sisteminin hassasiyetini ve istikrarını sağlamak için öğütme topu vida ve AC servo motoru vb.
• Açık gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için ithal HD renkli kamera
• 6.5x yüksek çözünürlüklü motorlu koaksiyel zoom lens, doğru iki katlama ve sadece bir kez piksel düzeltmesi gereklidir;
• Program kontrollü 5 halka 8 bölgelik LED yüzey ışık kaynağı, 256 seviye parlaklık ayarının akıllı gerçekleşmesi;
• Güçlü işlev ve kolay işleme sahip iMeasuring Software, kalite kontrolünü artırır.
• İsteğe bağlı MCP Sonda ve Lazer Sensör Modülü. Makineler müşterilerin gereksinimlerine göre özelleştirilebilir.

Özellikler:

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görme alanı ((mm) = (diyagonal*Uzaktan*Dik)

Ürün yapılandırma modeli açıklaması (MaxTouch553 örneği):

Ağır yüklü vizyon ölçüm makinesi modelleri ve özellikleri:

Ağır yüklü görme ölçüm makinesi ölçüm alan rehberi tablosu:

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Reklam edilen bilgisayar konfigürasyonu:

Görüş Ölçüm Makinesi'nin özü kontrol sistemi ve ölçüm yazılımıdır ve bilgisayar sistemi, yüksek istikrar ve uyumluluğu gerektiren tüm işlemlerin temel taşıyıcısıdır.Sorunlarınızı çözmek için yüksek performanslı bilgisayar Optiplex masaüstü ve WIN 10/11 orijinal yetkili işletim sistemini yapılandırın.

Yazılım Girişi:

iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisinde on yıllık deneyimi ile birleştirilen profesyonel bir çok sensörlü ölçüm yazılımıdır.Tasarım prensibi arkadaş canlısı bir işletimdir., güçlü işlev, yüksek doğruluk ve istikrar, basit bakım.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne odaklı, yazılımın istikrarlı ve güvenilir olmasını sağlamak.
● Çoklu dil desteği, yerel müşterilere uygun olan dil paketi kurmak ve yazılımı değiştirmek gerekmez.
● Profesyonel SPC istatistiksel analiz yazılımı, verilerin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılabileceğini fark etmek için ölçüm yazılımı ile bağlantılıdır.
● Aynı yazılım modeli kalıcı olarak güncelleme özgür olacak, bu müşteriye diğer sorunları azaltmak yardımcı olabilir.
● Güçlü kenar bulma algoritması ile, gölgenin veya karanlık görüntünün kenarını elde etmeye yardımcı olabilir ve yüksek doğruluğu sağlayabilir.
● Yazılım otomatik olarak çizgi, daire, kemer ve diğer öğeleri tanıyabilir ve ölçebilir.
● Farklı unsurlara dayanır ve Çevirme, dönme, çıkarma, kombinasyonlar, paralel, dikey, aynalama, simetri, kesişim,dokunuş, vb.
● Yazılım kesme noktası ayarlama fonksiyonuna sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllı olarak geçebilir.

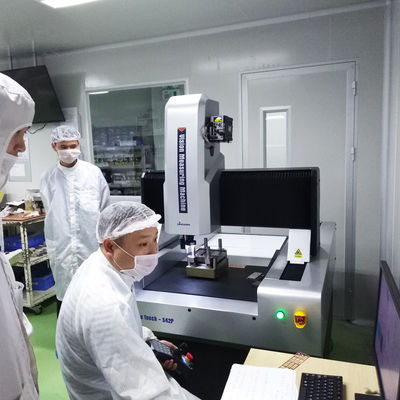

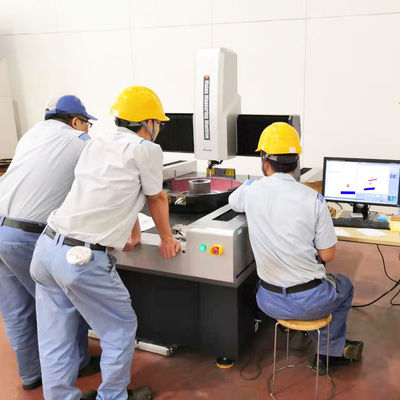

Endüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
