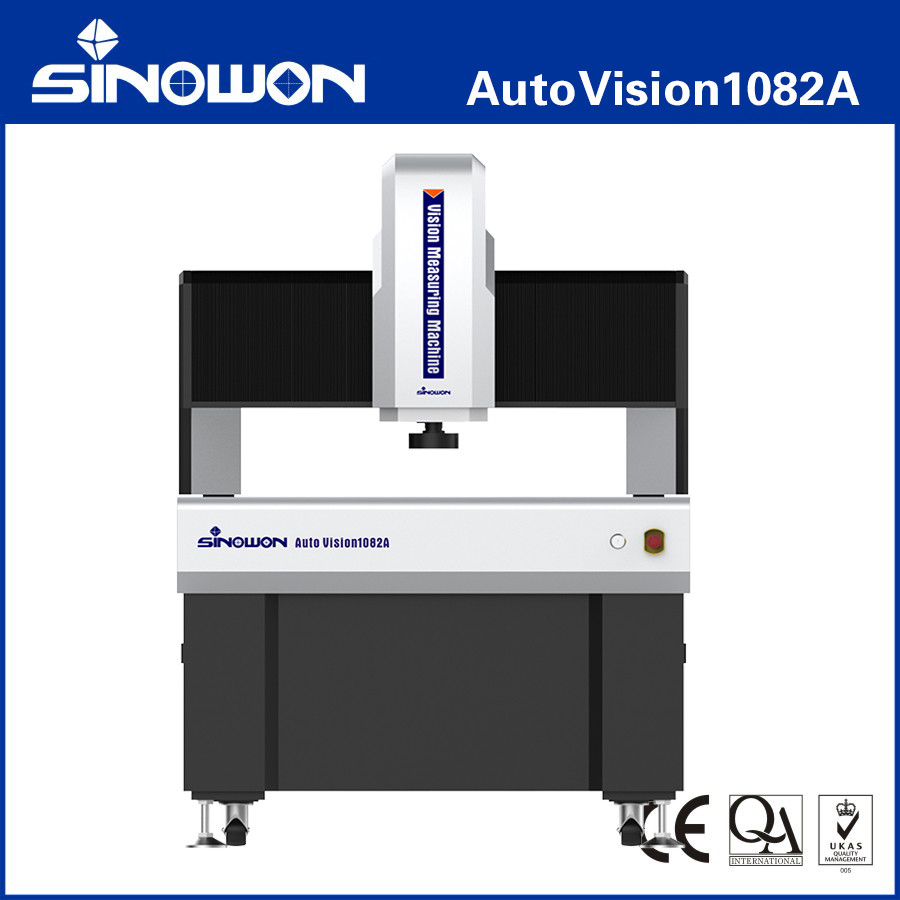

Büyük Seyahat Otomatik Yüksek Kesinlik Görme Ölçme Makinesi AutoVision1082A

Yüksek hassasiyetli büyük seyahat otomatik görüş ölçüm makinesiAutoVision1082 Serisi

Ürün Tanıtımı:

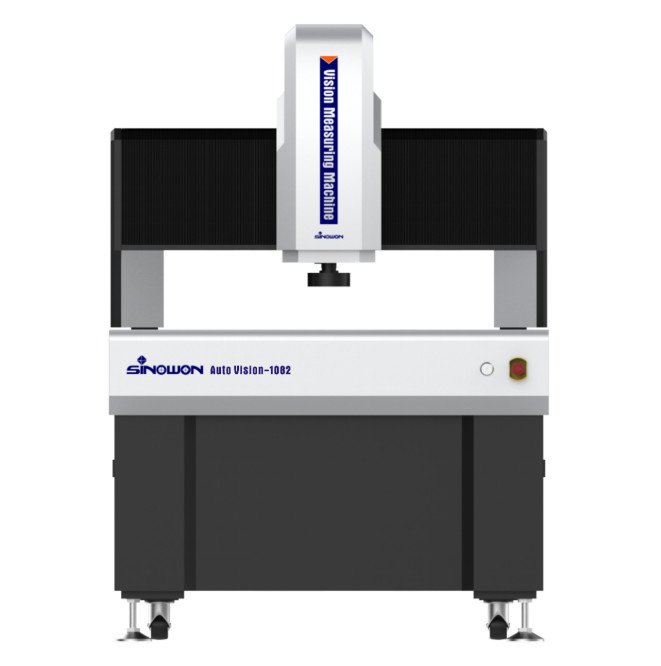

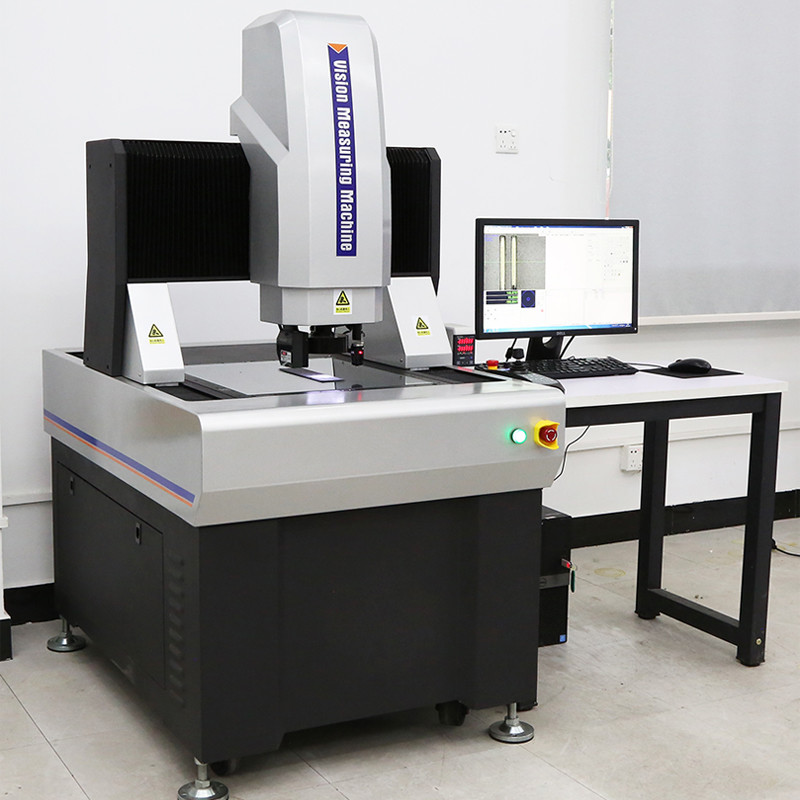

AutoVision, yüksek hassasiyetli hareketli köprü otomatik görme ölçüm cihazıdır.İş parçasının sabit ölçümü, ölçüm doğruluğunu ve istikrarını garanti eder, elektronik endüstrisi, tıbbi cihazlar ve enstrümanlar, LCD ölçümü ve havacılık ve diğer endüstriler için uygundur.

Ürün Özellikleric:

• Hareketli köprü tipi yapı, ölçüm iş parçasının sabit olması;
• Dört eksenli CNC tam otomatik kapalı döngü kontrolü, otomatik ölçüm
• Hint mermer tabanı ve sütunu, iyi bir istikrar.
• İçe aktarılan RSF doğrusal ölçeği, çözünürlüğü 0.1um, hareket sisteminin hassasiyetini ve istikrarını sağlamak için öğütme topu vida ve AC servo motoru vb.
• Açık gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için ithal HD renkli kamera;
• 8.3x yüksek çözünürlüklü motorlu koaksiyel zoom lens, doğru iki katlama ve sadece bir kez piksel düzeltmesi gereklidir;

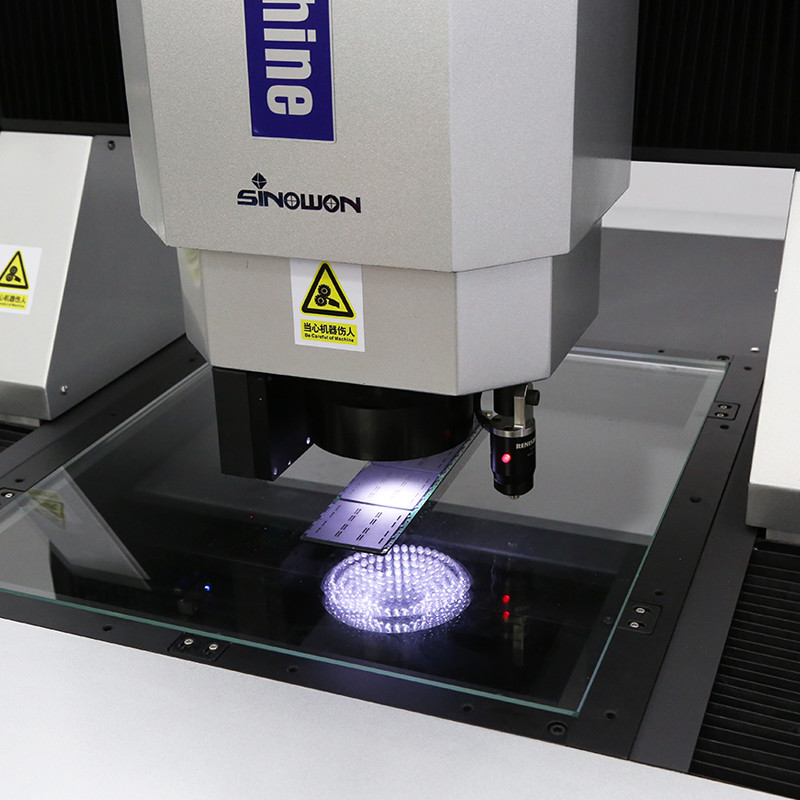

• Programlanabilir yüzey 5 halka 8 bölümlü LED soğuk aydınlatma ve kontur LED paralel aydınlatma ve yerleşik akıllı ışık ayarlaması ile,8-bölümdeki parlaklığı otomatik olarak kontrol edebilir;
• Güçlü işlev ve kolay işleme sahip iMeasuring Software, kalite kontrolünü artırır.
• İsteğe bağlı MCP Sonda ve Lazer Sensör Modülü. Makineler müşterilerin gereksinimlerine göre özelleştirilebilir.

Özellikler:

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görme alanı ((mm) = (diyagonal*Uzaktan*Dik)

Ürün Yapılandırma Modeli Açıklaması (Örnek AutoVision 1082):

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Ölçme Uzay Rehberi Tablosu:

• Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Endüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
