Hareketli Köprü Otomatik Video Ölçüm 3 boyutlu Görme Ölçüm Sistemi Yüksek hassasiyet

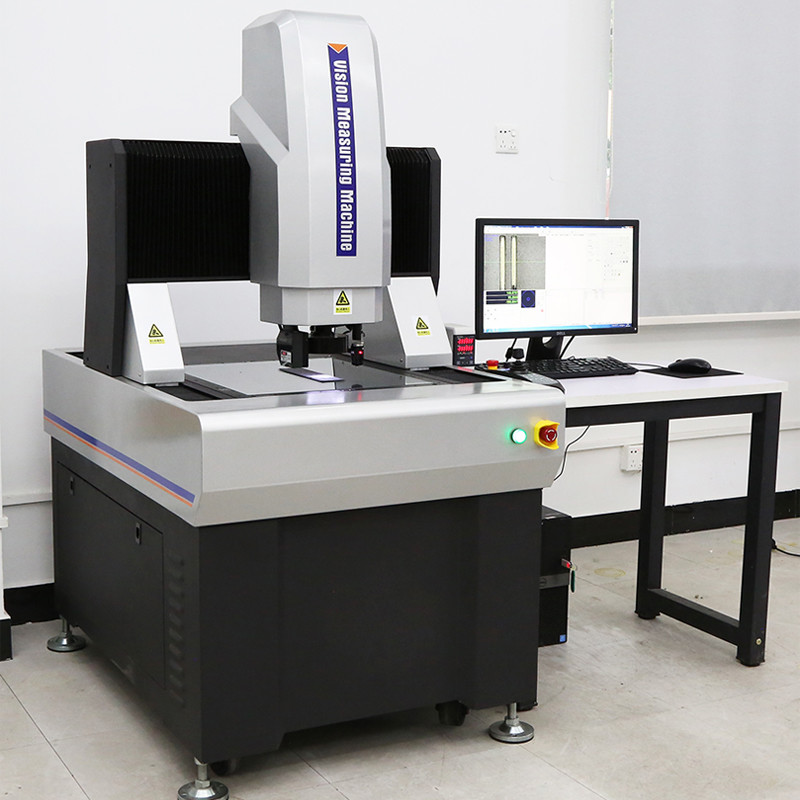

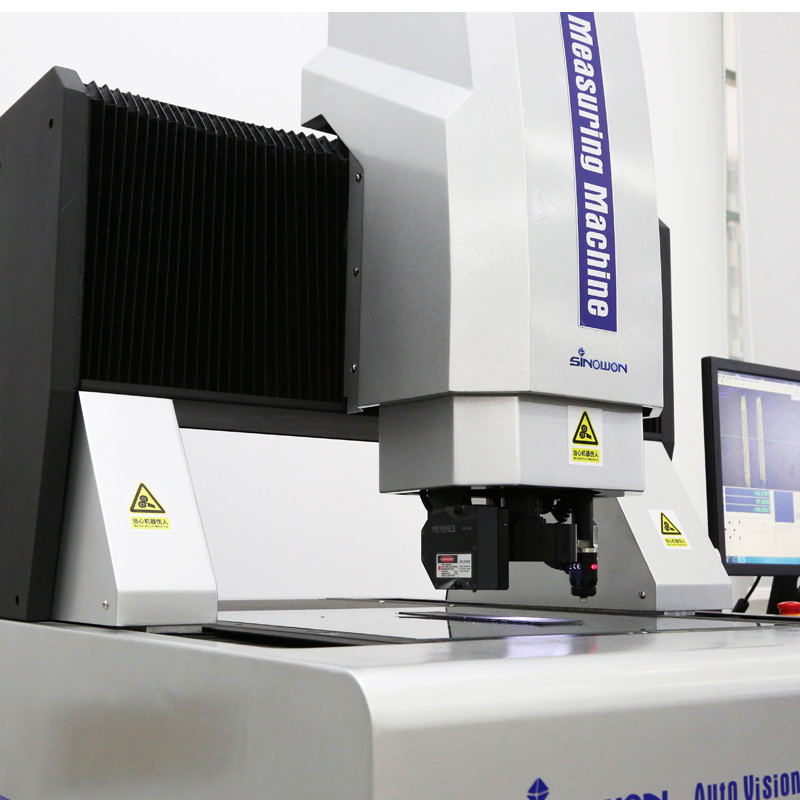

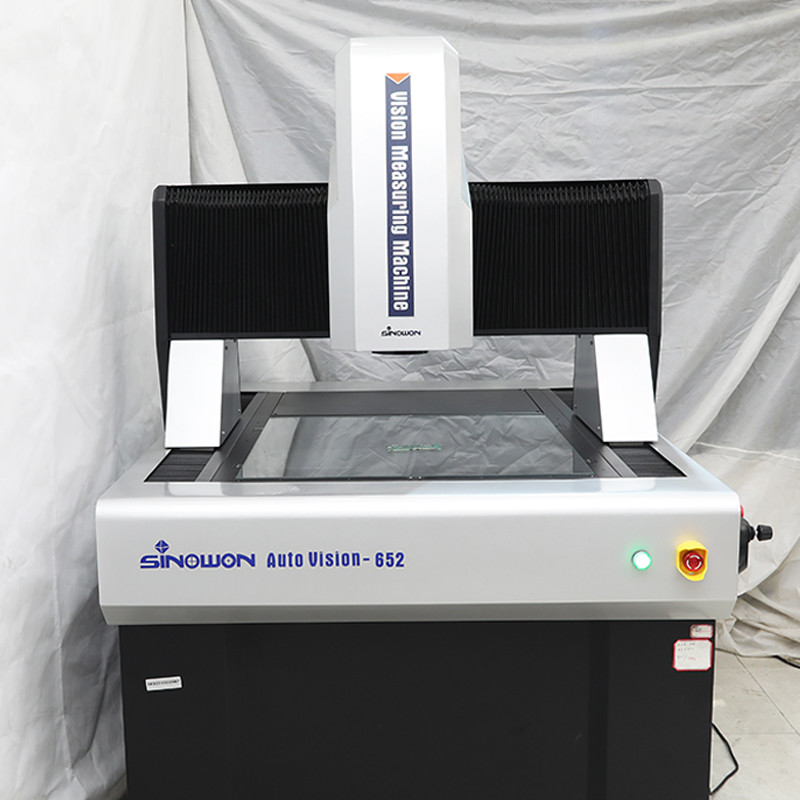

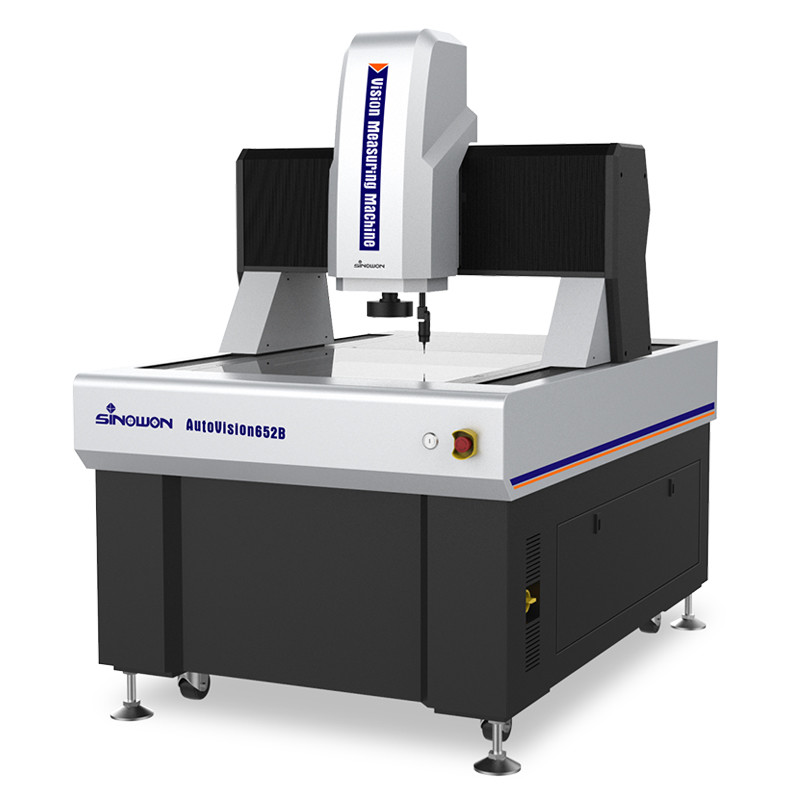

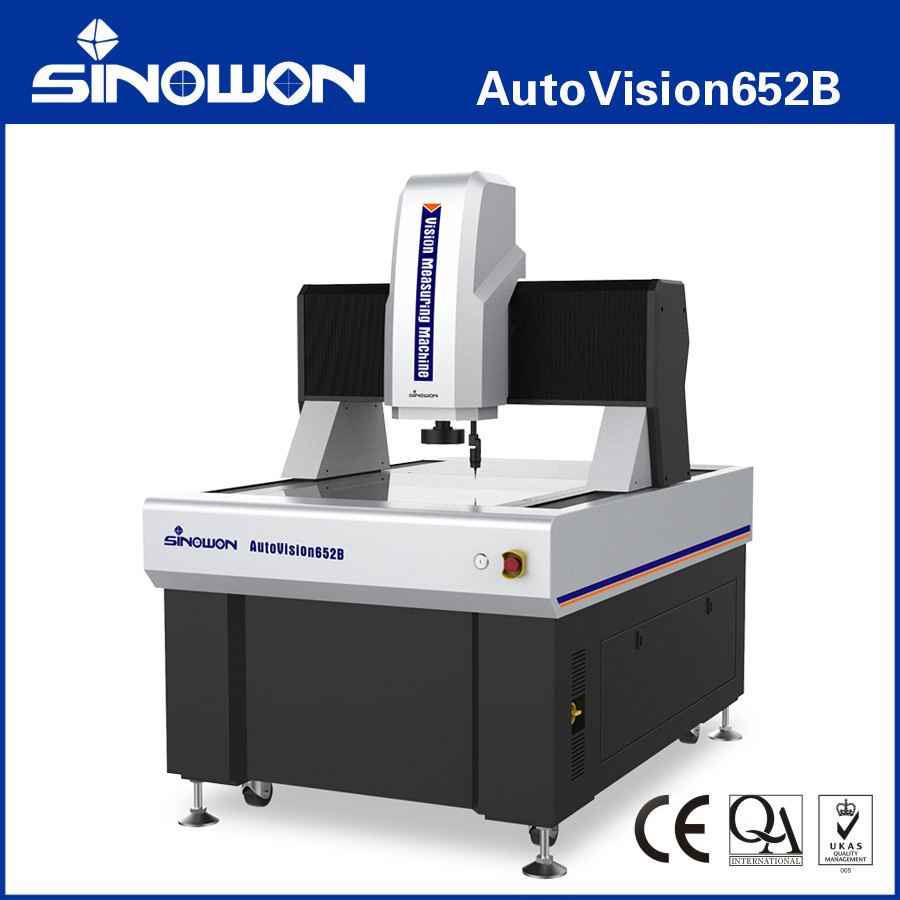

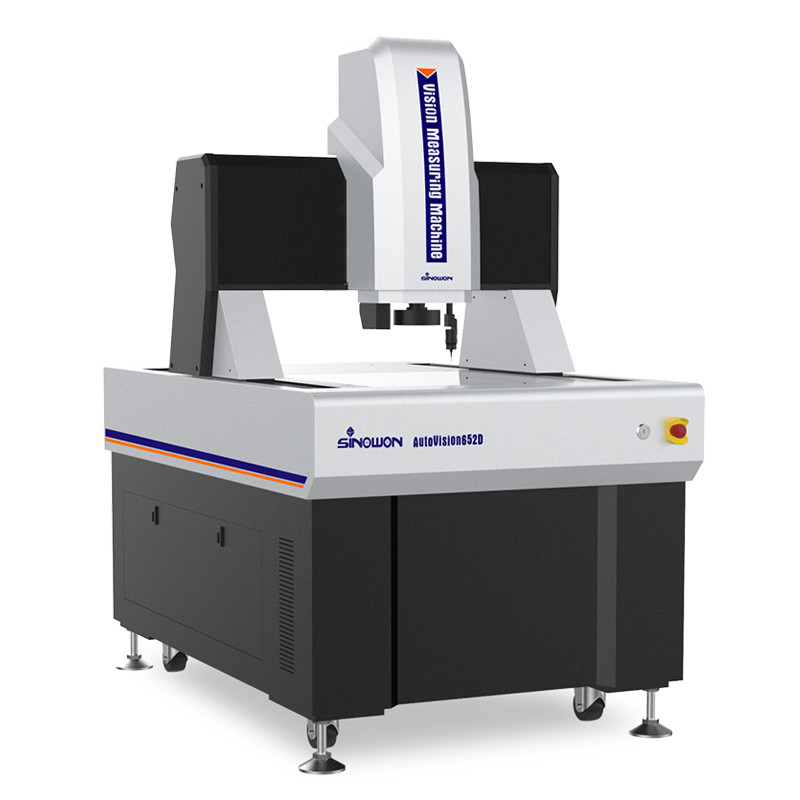

Yüksek Hassasiyetli Hareketli Köprü 3D Otomatik Görüntü Ölçüm Makinesi AutoVision652B Serisi

Ürün Tanıtımı:

AutoVision, yüksek hassasiyetli ve büyük ölçekli ölçümler için tasarlanmış, yüksek hassasiyetli bir hareketli köprü otomatik görüntü ölçüm cihazıdır. Hareketli köprü yapısı kullanılarak, iş parçası sabitlenerek ölçülür, ölçüm hassasiyeti ve kararlılığı garanti edilir, elektronik endüstrisi, tıbbi cihazlar ve aletler, LCD ve havacılık ve diğer endüstrilerde ölçüm için uygundur.

Ürün Özellikleric:

• Hareketli köprü tipi yapı, ölçülen iş parçası sabittir;l
• Dört eksenli CNC tam otomatik kapalı döngü kontrolü, otomatik ölçüm;l
• Hint Mermeri taban ve sütun, iyi kararlılık;l
• İthal RSF lineer skala, çözünürlük 0.1um, taşlama bilyalı vida ve AC servo motor vb. hareket sisteminin hassasiyetini ve kararlılığını sağlamak için;
• Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için ithal HD renkli kamera;
• 8.3x yüksek çözünürlüklü motorlu koaksiyel zoom lens, doğru iki katına çıkarma ve yalnızca bir kez piksel düzeltmesi gerekir;

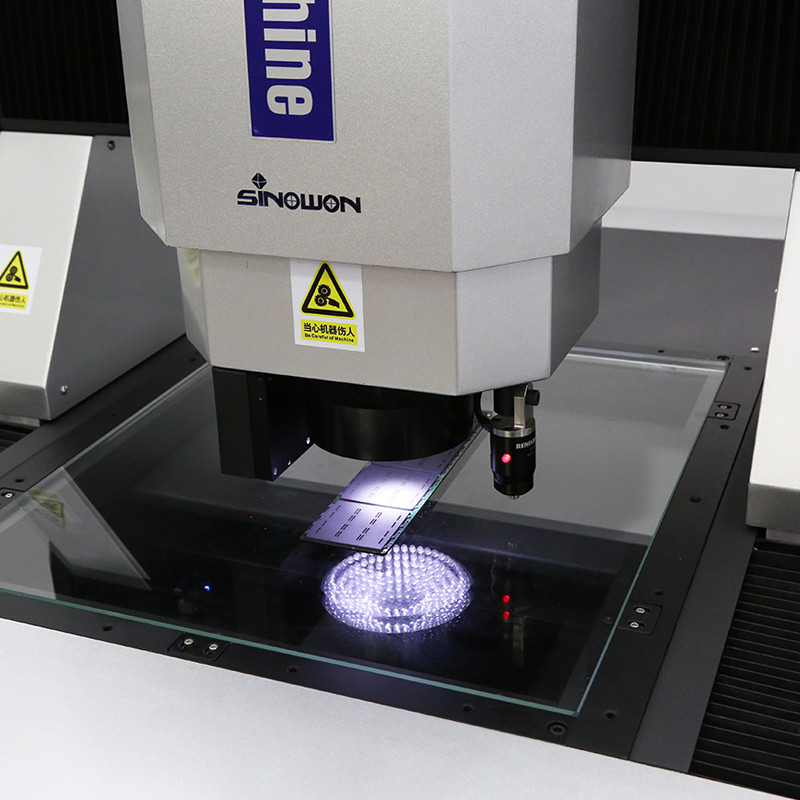

• Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve dahili akıllı ışık ayarı ile, 8 bölümde parlaklığı otomatik olarak kontrol edebilir;
• Kalite kontrolünü artırmak için güçlü işlev ve kolay kullanım iMeasuring Yazılımı;
• İsteğe bağlı MCP Prob ve Lazer Sensör Modülü. Makineler, müşterilerin ihtiyaçlarına göre özelleştirilebilir.

Özellikler:

Not:

L, ölçülen uzunluktur(mm), Z ekseninin mekanik doğruluğu ve odaklama doğruluğu, iş parçasının yüzeyiyle büyük ölçüde ilgilidir.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görüş alanı(mm) = (diyagonal*Yatay*Dikey)

Ürün Yapılandırma Modeli Açıklaması (AutoVision652 ile örnek):

Hareketli Köprü Otomatik Görüntü Ölçüm Makinesi Modelleri ve Özellikleri:

Hareketli Köprü Otomatik Görüntü Ölçüm Makinesi Ölçüm Alanı Kılavuz Tablosu:

• Diğer hareket özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.

Yazılım Tanıtımı:

iMeasuring yazılımı, ölçüm ve yazılım araştırma endüstrisindeki geliştiricilerin on yıllık deneyimiyle birleştirilmiş, profesyonel bir çoklu sensör ölçüm yazılımıdır. Tasarım prensibi, kullanıcı dostu kullanım, güçlü işlev, yüksek doğruluk ve kararlılık, basit bakımdır.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne yönelimli, yazılımın kararlı ve güvenilir olmasını sağlar.
● Çoklu dil desteği, yerel müşteriler için uygun olan dil paketi yüklemeye ve yazılımı değiştirmeye gerek yoktur.
● Ölçüm verilerinin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılmasını sağlamak için, ölçüm yazılımına bağlı profesyonel SPC istatistiksel analiz yazılımı.
● Aynı yazılım modeli, müşteriye diğer sorunları azaltmaya yardımcı olabilecek kalıcı olarak ücretsiz olarak güncellenecektir.
● Gölgenin veya karanlık görüntünün kenarını elde etmeye ve yüksek doğruluk sağlamaya yardımcı olabilen güçlü kenar bulucu algoritması ile.
● Yazılım, çizgi, daire, yay ve diğer öğeleri otomatik olarak tanıyabilir ve ölçebilir.
● Farklı öğelere dayanır ve Çeviri, döndürme, çıkarma, kombinasyonlar, paralel, dikey, yansıtma, simetri, kesişim, teğet vb. gibi çoklu öğe oluşturma işlevi sağlar.
● Yazılım, kesme noktası ayar işlevine sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllıca geçiş yapılabilir.

Endüstri Uygulaması:

Optik ölçüm Makinesi OMM, ayrıca Görüntü Ölçüm Makinesi ve Temassız Ölçüm Makinesi, İki Boyutlu ölçüm Makinesi, 2.5 Boyutlu Ölçüm Makinesi olarak da bilinir, modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemini benimser. Geometrik boyutların ve geometrik toleransların ölçümü kaçınılmaz hale gelir.

Optik ölçüm Makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, aletler, donanım, plastik ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Örneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB kartları, yaylar, donanım, elektronik, plastik, havacılık, uzay vb., geleneksel kumpasların, mikrometrelerin ve Profil projektörlerinin eksikliklerini giderir, bu da optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyetli, yüksek verimli ve yüksek güvenilirliğe sahip bir ölçüm Makinesidir.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra, çeşitli karmaşık ve hassas parçaların kontur ve yüzey şekli, boyutu, açısı ve konumu otomatik olarak tespit edilebilir. Mikro inceleme ve kalite kontrolü. Ölçüm verileri, eksiksiz bir mühendislik çizimi haline gelmek için AUTOCAD'e aktarılabilir ve DXF, IGS ve diğer formatlardaki belgeler oluşturulabilir ve ayrıca CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımına aktarılabilir.
