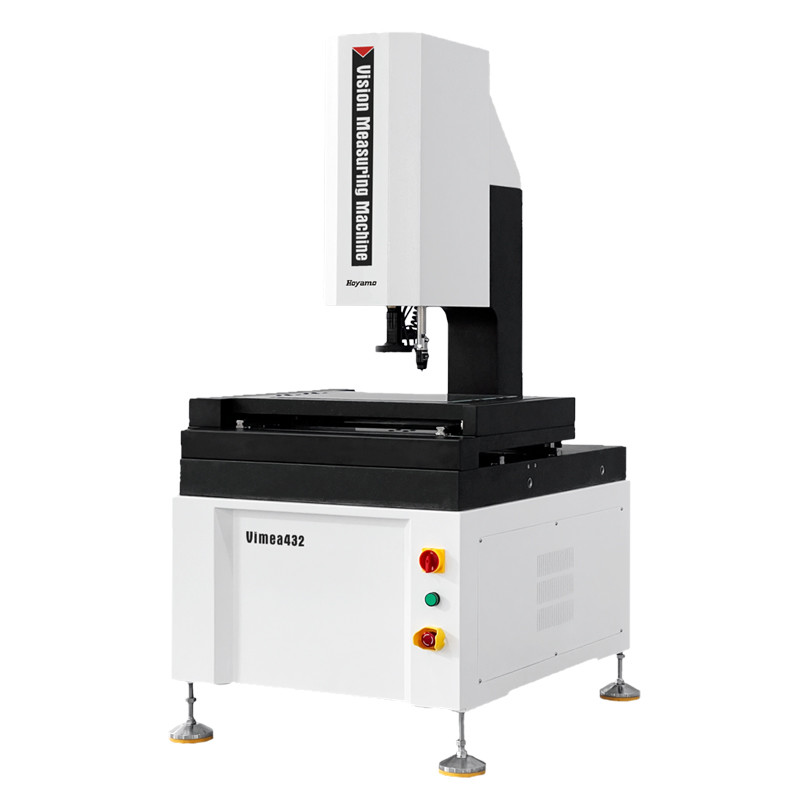

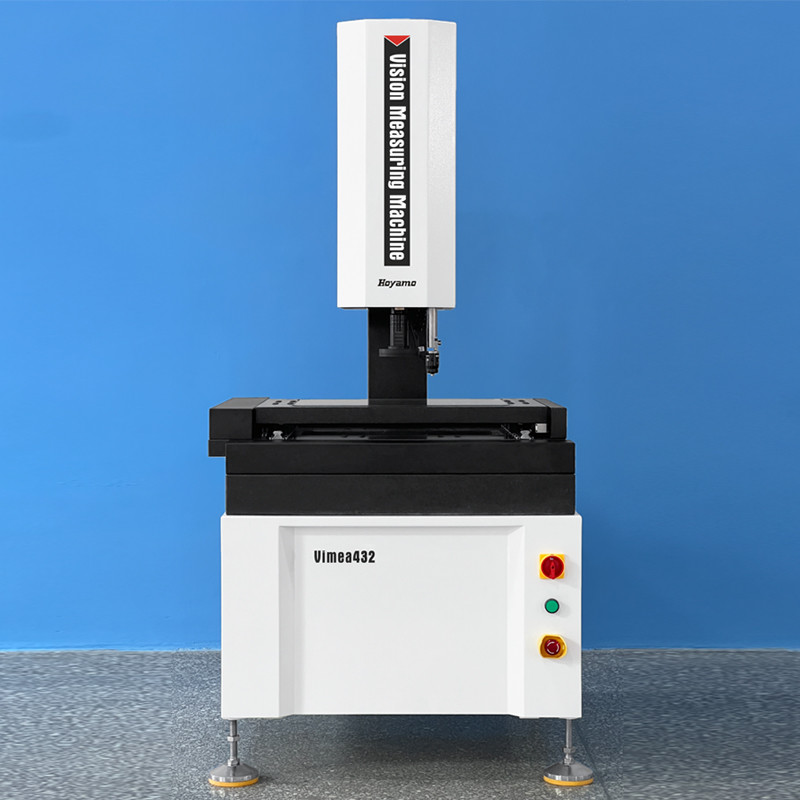

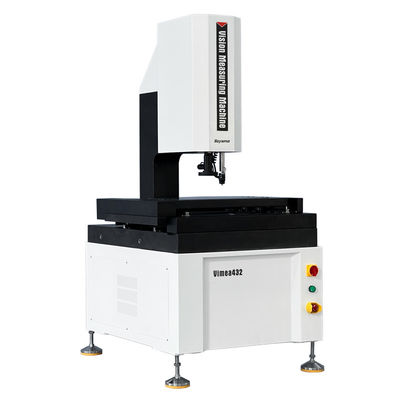

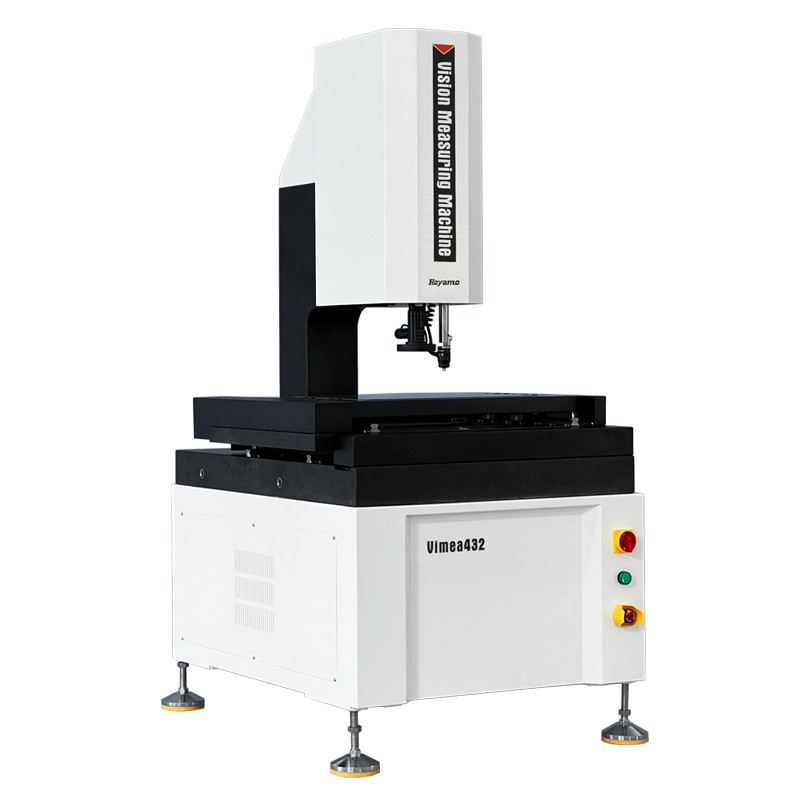

3D Otomatik Video Ölçüm Sistemi 2um Tekrarlanabilirlik 320Kg Net Ağırlık

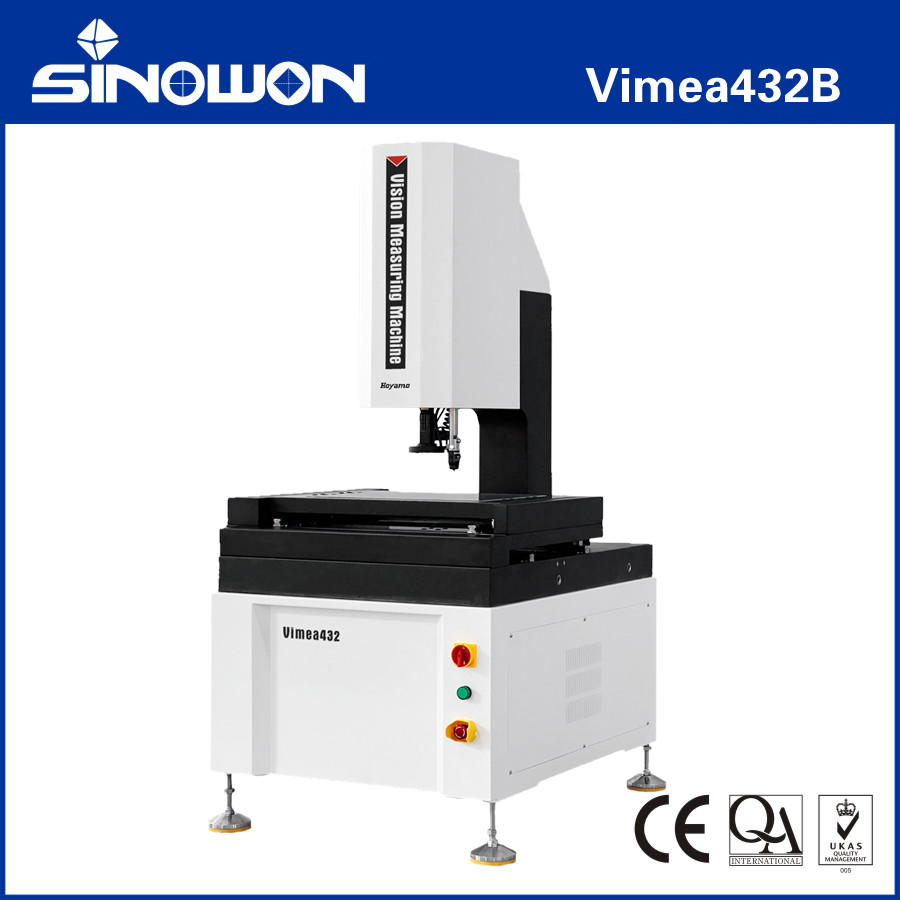

Kantilye Otomatik Video Ölçme Sistemi Vimea43B Seriler

Ürün Karakteristiği:

1.XYZ üç eksenli CNC otomatik hassas kontrol, hassas konumlandırma;

2Granit taban ve sütun, iyi bir istikrar;

3.Tam çizgisel kılavuzlar, öğütme derecesindeki top vidaları ve AC servo motorları vb., hareket sisteminin doğruluğunu ve istikrarını sağlar;

4.0Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için.5μm yüksek hassasiyetli ızgara kanadı;

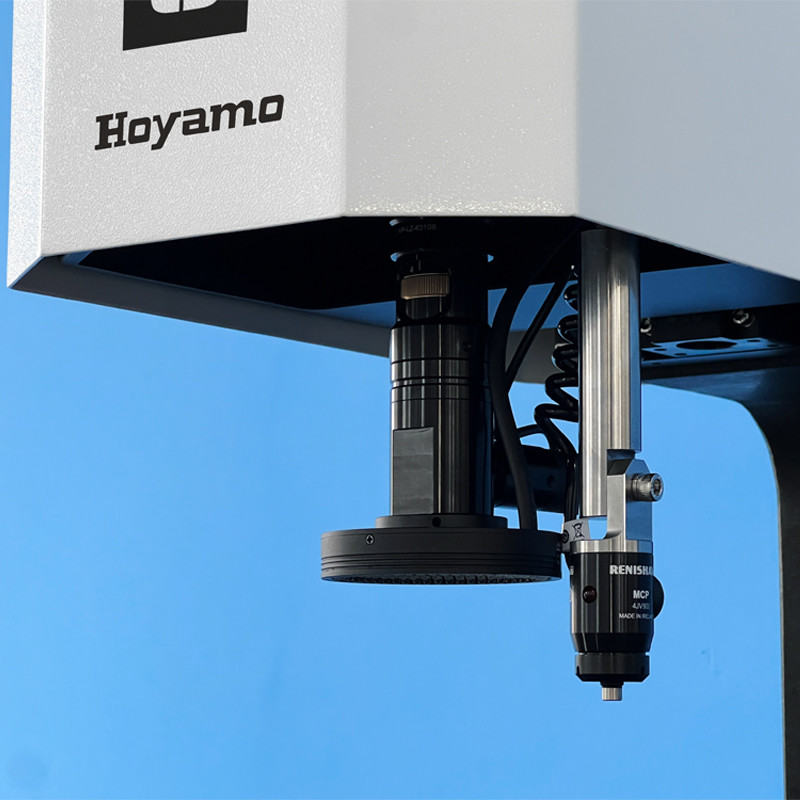

5Açık gözlem ve hassas ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;

6.6.5X yüksek çözünürlüklü optik lens, doğru zoom, tek seferlik piksel düzeltmesi;

7.Program kontrollü 5 halka 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi 256 seviye parlaklık ayarlamasını akıllıca gerçekleştirir;

8Otomatik Vision ölçüm yazılımı iMeasuring güçlü işlevlere ve kullanımı kolay.

Özellikler:

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine çok bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

0.5X veya 2X objektifler ihtiyaçlara göre isteğe bağlı olarak mevcuttur.

Ürün Yapılandırma Modeli Tanımı (Vimea432 örneği):

Kantilye Otomatik Video Ölçüm Sistemi Modelleri ve Spesifikasyonları:

Kantilye Otomatik Video Ölçüm Sistemi Seyahat Rehberi Tablosu:

Yazılım Girişi:

iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisinde on yıllık deneyimi ile birleştirilen profesyonel bir çok sensörlü ölçüm yazılımıdır.Tasarım prensibi arkadaş canlısı bir işletimdir., güçlü işlev, yüksek doğruluk ve istikrar, basit bakım.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne odaklı, yazılımın istikrarlı ve güvenilir olmasını sağlamak.
● Çoklu dil desteği, yerel müşterilere uygun olan dil paketi kurmak ve yazılımı değiştirmek gerekmez.
● Profesyonel SPC istatistiksel analiz yazılımı, verilerin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılabileceğini fark etmek için ölçüm yazılımı ile bağlantılıdır.
● Aynı yazılım modeli kalıcı olarak güncelleme yapmak için ücretsiz olacak, bu müşteriye diğer sıkıntıları azaltmaya yardımcı olabilir.
● Güçlü kenar bulma algoritması ile, gölgenin veya karanlık görüntünün kenarını elde etmeye ve yüksek doğruluğu sağlamaya yardımcı olabilir.
● Yazılım otomatik olarak çizgi, daire, kemer ve diğer öğeleri tanıyabilir ve ölçebilir.
● Farklı unsurlara dayanır ve Çevirme, dönme, çıkarma, kombinasyonlar, paralel, dikey, aynalama, simetri, kesişim gibi çoklu unsur yapı fonksiyonu sağlar.dokunuş, vb.
● Yazılım kesme noktası ayarlama fonksiyonuna sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllı olarak geçebilir.

Endüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
