Name: CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı
Brand: Hoyamo and Sinowon Inc
SKU: Vimea432A
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 524-120H

X/Y Eksen Hareketi: (400*300)mm

Z Eksen Seyahati: 200 mm

X/Y/Z 3 Eksenli Doğrusal Ölçek（mm）: Çözünürlük: 0.5um

Tekrarlanabilirlik: 2um

XY Eksen Doğruluğu: ≤2,5+L/200(um)

Z Ekseni Doğruluğu: ≤5.0+L/200(um)

Ölçme Yazılımı: iÖlçme

Yükleme kapasitesi: 25Kg~50Kg

Boyut(GxDxY): (961*747*1640) mm

Net ağırlığı: 320kg

Vurgulamak:

Otomatik Video Ölçüm Sistemi Yüksek hassasiyet

CE Otomatik Video Ölçüm Sistemi

Otomatik Yüksek Hassasiyetli Kantelever Ölçme Aracı

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: Hoyamo

Sertifika: CE

Model numarası: Vimea432A

Belge: D4 Sinowon Vimea Series Can...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 15 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

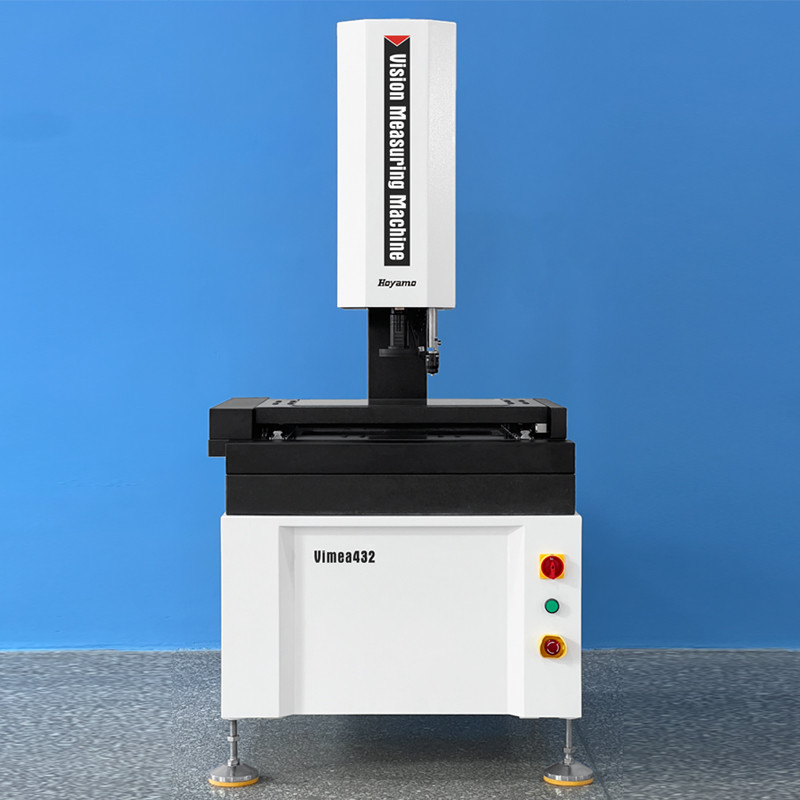

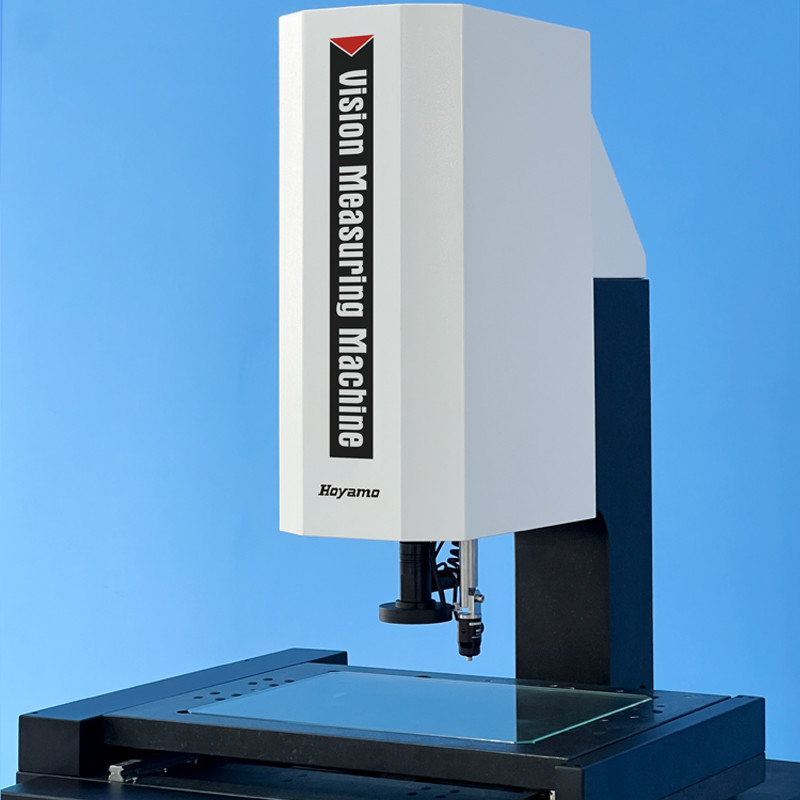

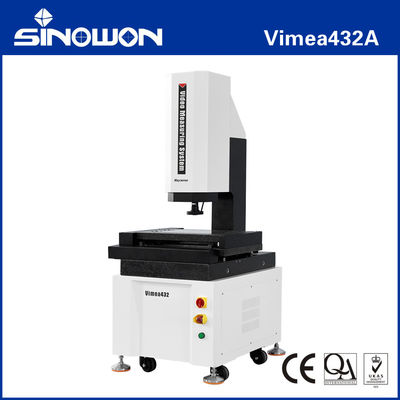

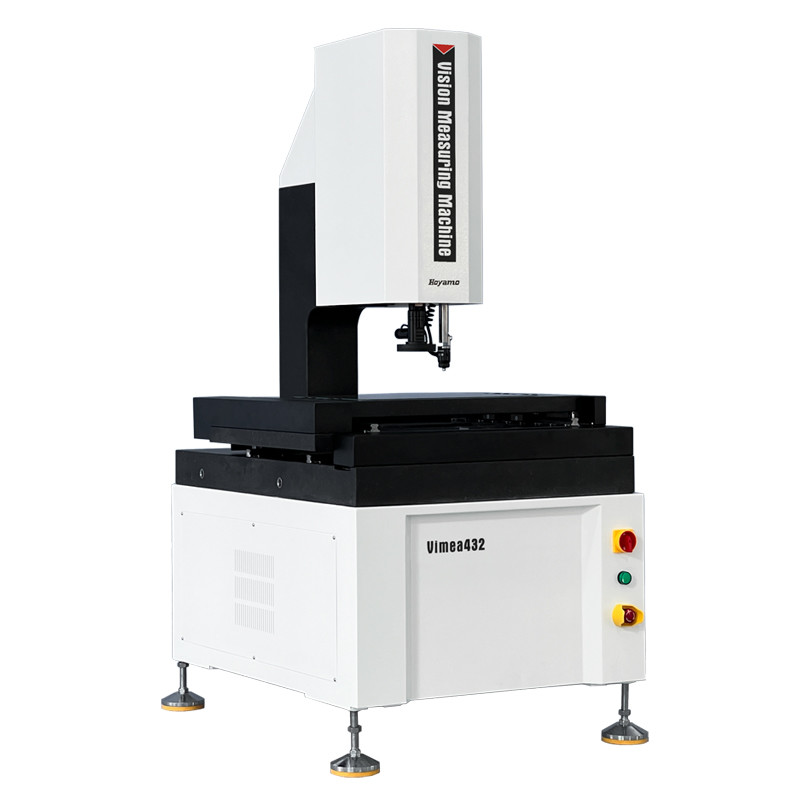

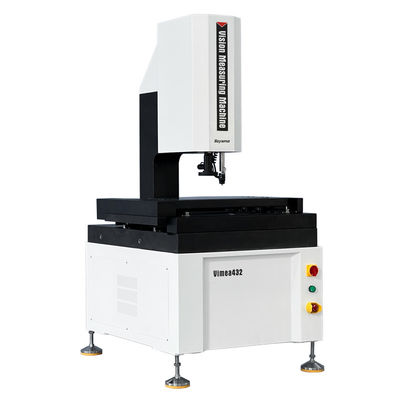

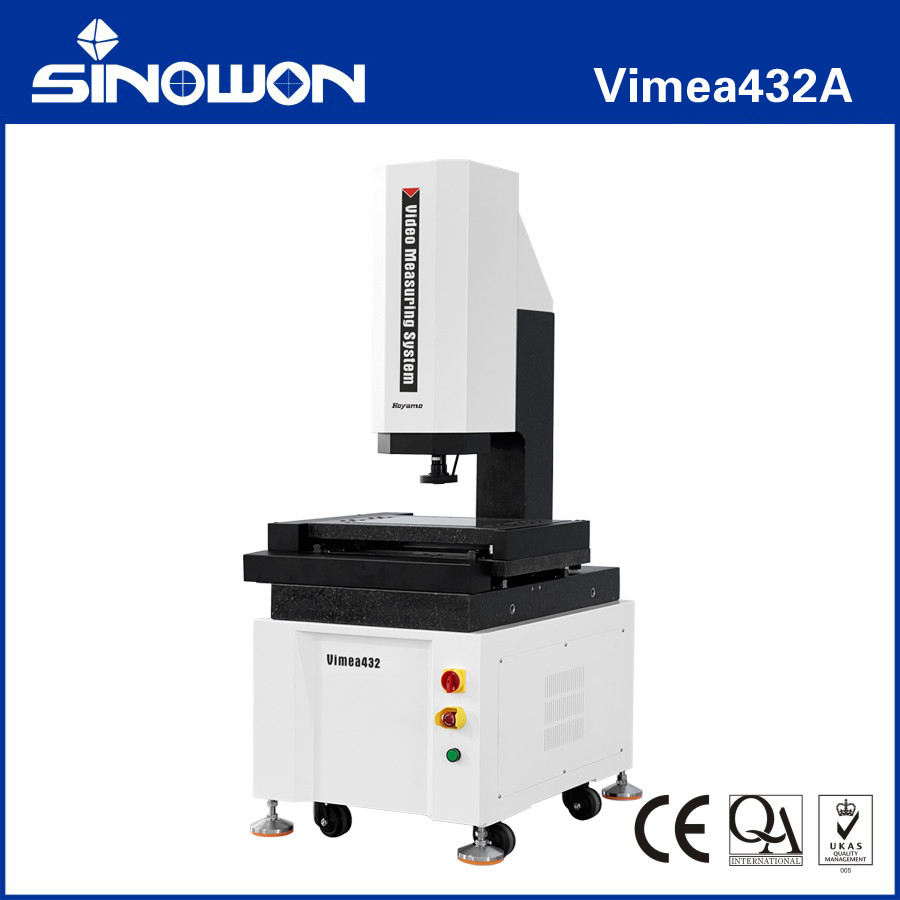

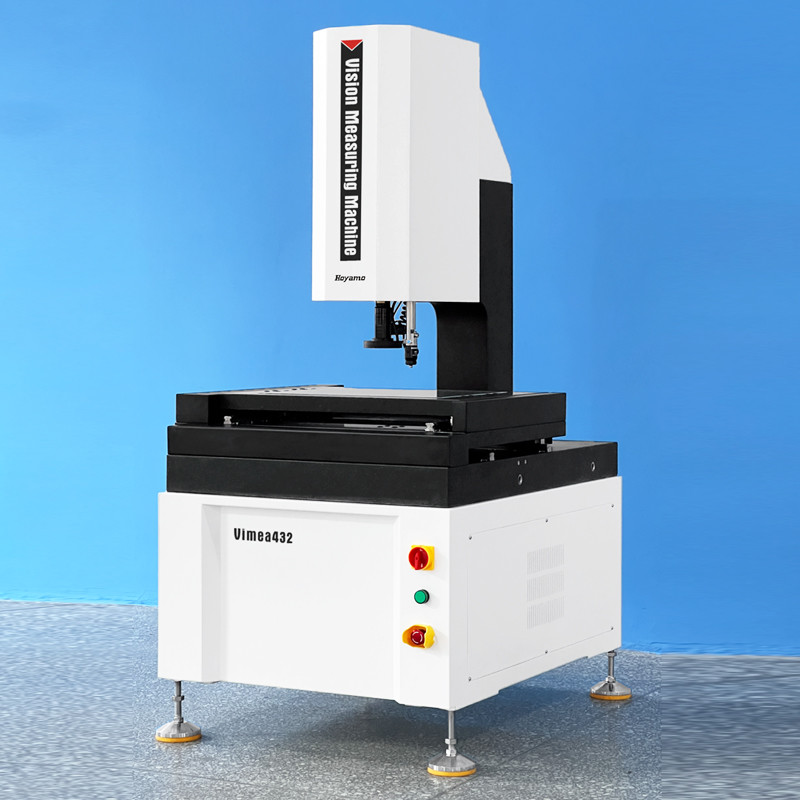

Fotoğraf Galerisi

CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı

Ürün Açıklaması

Kantilye Otomatik Video Ölçüm Sistemi Vimea432 Seriler

CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı 0

Ürün Karakteristiği:

1.XYZ üç eksenli otomatik CNC hassas kontrolü, hassas konumlandırma;

2Granit taban ve sütun, iyi bir istikrar;

3.Tam çizgisel kılavuzlar, öğütme derecesindeki top vidaları ve AC servo motorları vb., hareket sisteminin doğruluğunu ve istikrarını sağlar;

4.0Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için.5μm yüksek hassasiyetli ızgara kanadı;

5Açık gözlem ve hassas ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;

6.6.5X yüksek çözünürlüklü optik lens, doğru zoom, tek seferlik piksel düzeltmesi;

7.Program kontrollü 5 halka 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi 256 seviye parlaklık ayarlamasını akıllıca gerçekleştirir;

8Otomatik Vision ölçüm yazılımı iMeasuring güçlü işlevlere sahip ve kullanımı kolay.

Özellikler:

Mal		Kantilye Otomatik Video Ölçüm Sistemi Vimea Serisi
Model		Vimea322	Vimea432	Vimea542
X/Y Eksen Yolculuğu		(300*200) mm	(400*300) mm	(500*400) mm
Z Ekseni Seyahat		200 mm
X/Y/Z 3 Eksen Doğrusal Ölçek ((mm)		Doğrusal ölçek çözünürlüğü:0.5um
Yönlendirme Modu		Yüksek hassasiyetli doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz
Çalışma Modu		Joystick denetleyici, fare işletim, otomatik algılama programı
Doğruluk*		XY Eksi:≤2.5+L/200 ((um)
		Z Ekseni:≤5.0+L/200 ((um)
Tekrarlanabilirlik		2m
Işıklandırma Sistem	Kontür	LED Paralel Kontür Işığı
	Yüzey	0~255 Adımsız Ayarlanabilir 5 halka 8 bölümlü LED Yüzey Işığı
Video Sistemi**		Yüksek çözünürlüklü dijital kamera
		6.5X El Zoom Objektif, Optik Büyütme:0.7X-4.5X, Video büyütme: 28X~180X
Ölçme Yazılımı		iÖğretim
İşletim Sistemi		Destek WIN 10/11-32/64 işletim sistemi
Dil		İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, Diğer Dil Çevirileri Seçilebilir
Çalışma ortamı		Sıcaklık 20°C ± 2°C, sıcaklık değişikliği <1°C/Hr; Nem 30% ~ 80% RH; titreşim <0.02g'ler, ≤15Hz.
Güç kaynağı		220V/50Hz/10A
Yük kapasitesi		25Kg~50Kg
Boyut ((WxDxH)		(7896361640) mm	(9617471640) mm	1218601690) mm
Paketin boyutu ((WxDxH)		(10409001900) mm	(114010001900) mm	(126011001900) mm
Brüt/net ağırlık		200 kilo.	320Kg	505Kg

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

0.5X veya 2X objektifler ihtiyaçlara göre isteğe bağlı olarak mevcuttur.

Ürün Yapılandırma Modeli Tanımı (Vimea432 örneği):

Ürün kategorisi	2.5D	3D	2.5D	3D
Mal	2.5D Otomatik Video Ölçüm Sistemi	3D Otomatik İletişim & Video Ölçüm Sistemi	2.5D otomatik Lazer tarama ve video ölçüm sistemi	3D Otomatik Çok Duygusal Ölçme Makinesi
Model	Vimea432A	Vimea432B	Vimea432C	Vimea432D
Türü	A	B	C	D
Anlamı	Optik Zoom lens sensörü	Zoom lens sensörü ve temas sonde sensörü	Zoom lens sensörü ve lazer sensörü	Zoom lens sensörü, temas sonde sensörü ve lazer sensörü
İletişim sondası	- Hayır.	MCP-Kit1	- Hayır.	MCP-Kit1
Lazer Modülü	- Hayır.	- Hayır.	Omron Lazer	Omron Lazer
Yazılım sürümü	i4. Ölçüm.1	i4. Ölçüm.2	5'i ölçüyorum.0	5'i ölçüyorum.1

Kantilye Otomatik Video Ölçüm Sistemi Modelleri ve Spesifikasyonları:

Model	Kod#	Model	Kod#	Model	Kod#
Vimea322A	524-120G	Vimea432A	524-120H	Vimea542A	524-120J
Vimea322B	524-220G	Vimea432B	524-220H	Vimea542B	524-220J
Vimea322C	524-320G	Vimea432C	524-320H	Vimea542C	524-320J
Vimea322D	524-420G	Vimea432D	524-420H	Vimea542D	524-420J

Kantilye Otomatik Video Ölçüm Sistemi Seyahat Rehberi Tablosu:

Seyahatler	Model	Doğruluk		X Eksen Seyahatleri mm	YAxis Seyahat mm	Z Ekseni Standart Seyahat mm	Z ekseni en fazla özel yolculuk mm
Seyahatler	Model	E1x,y	E1z	X Eksen Seyahatleri mm	YAxis Seyahat mm	Z Ekseni Standart Seyahat mm	Z ekseni en fazla özel yolculuk mm
300x200x200	Vimea322	2.5+L/200	5.0+L/200	300 mm	200 mm	200 mm	250 mm
400x300x200	Vimea432	2.5+L/200	5.0+L/200	400 mm	300 mm	200 mm	300 mm
500x400x200	Vimea542	2.5+L/200	5.0+L/200	500 mm	400 mm	200 mm	400 mm

CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı 1

CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı 2

CE Otomatik Video Ölçüm Sistemi Yüksek hassasiyetli kantilever ölçüm aracı 3
