Üç Eksenli Otomatik Görme Ölçme Sistemi Kantelever Görme Ölçme Makinesi

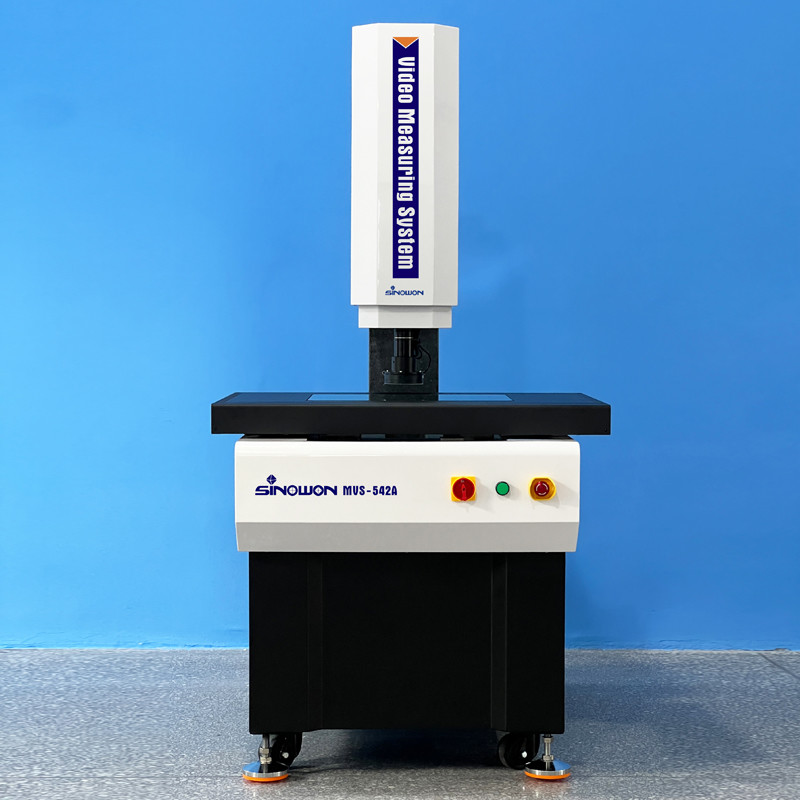

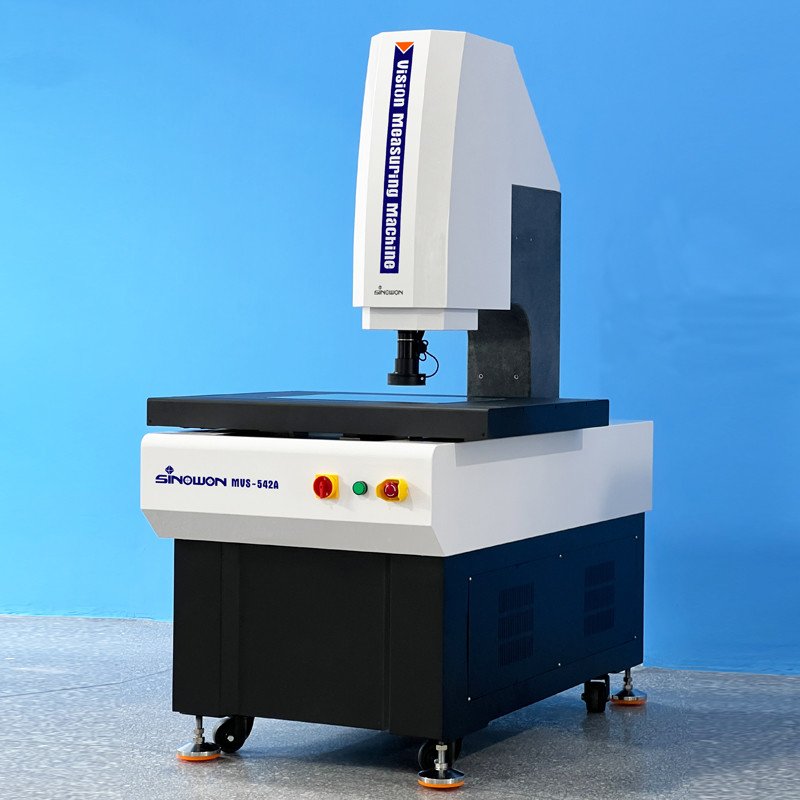

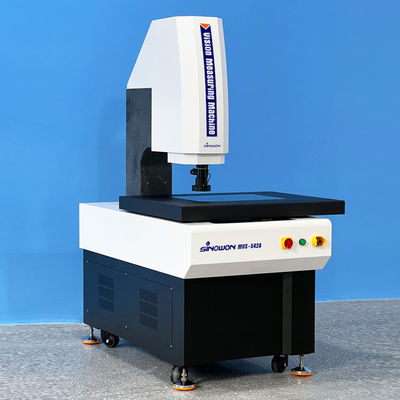

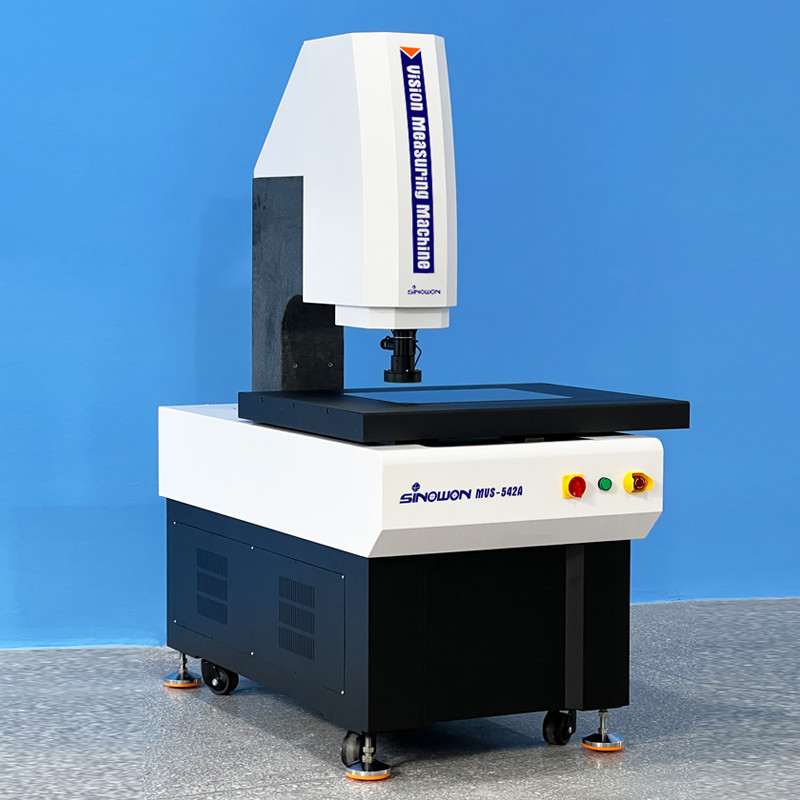

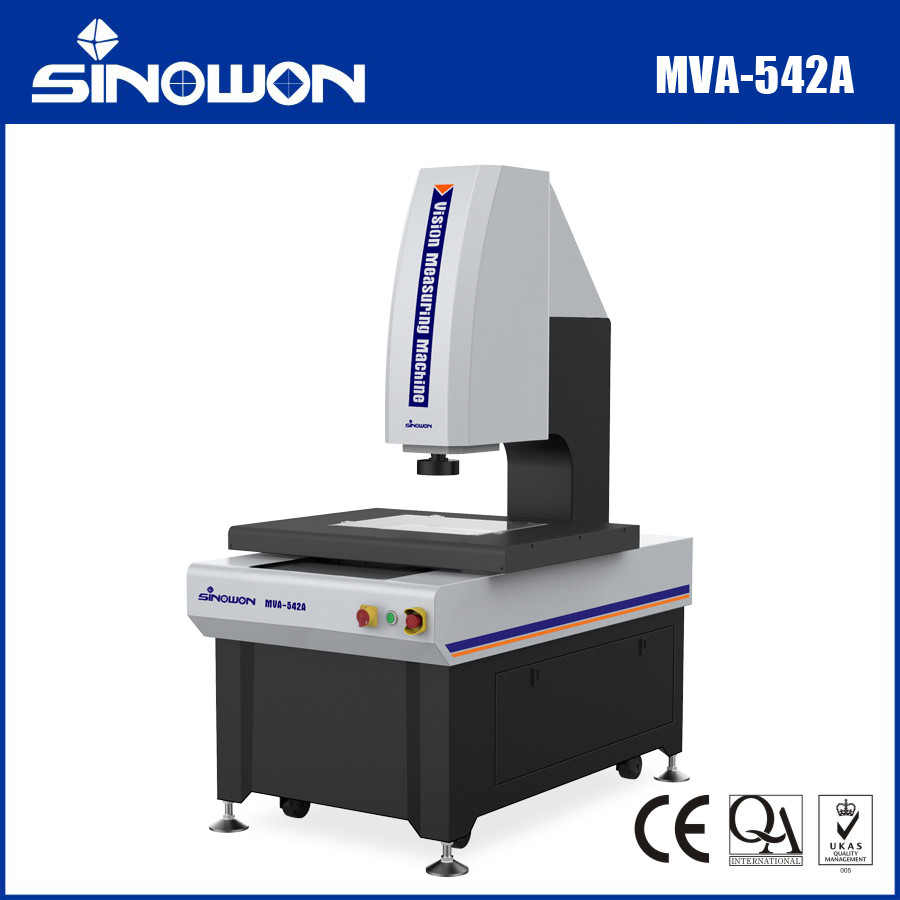

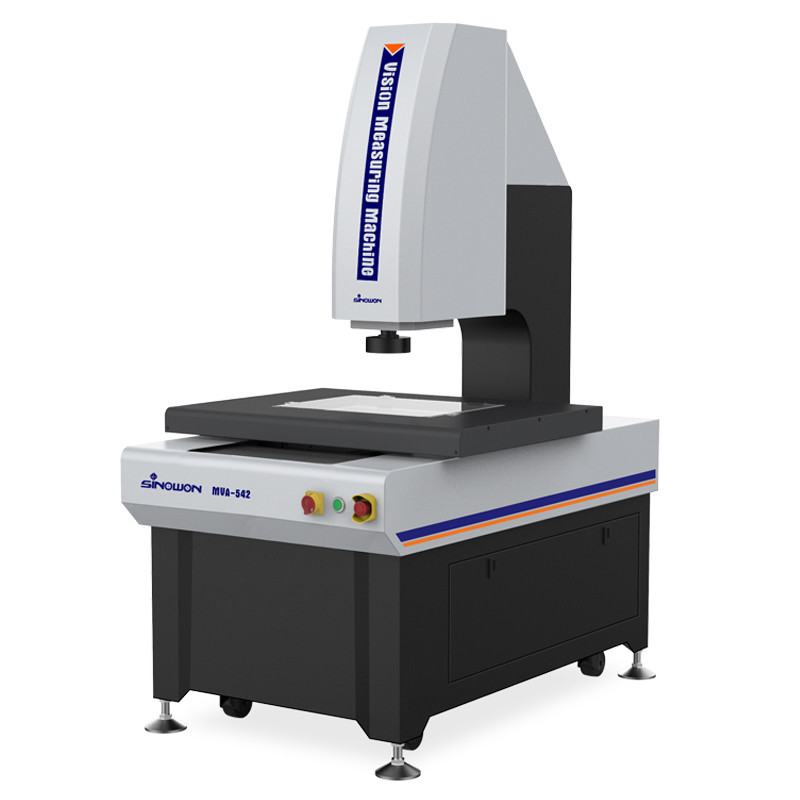

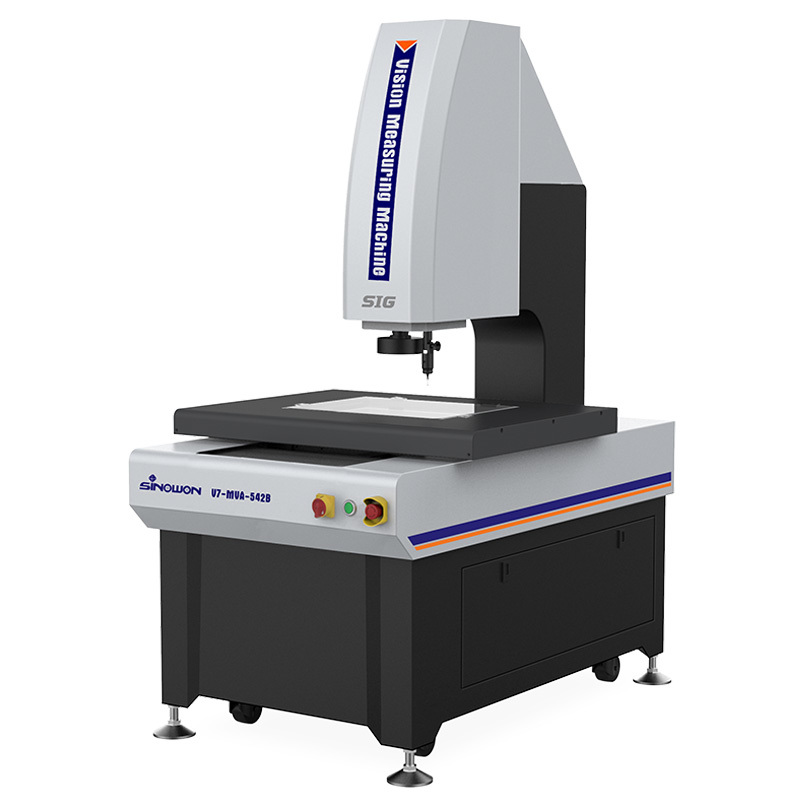

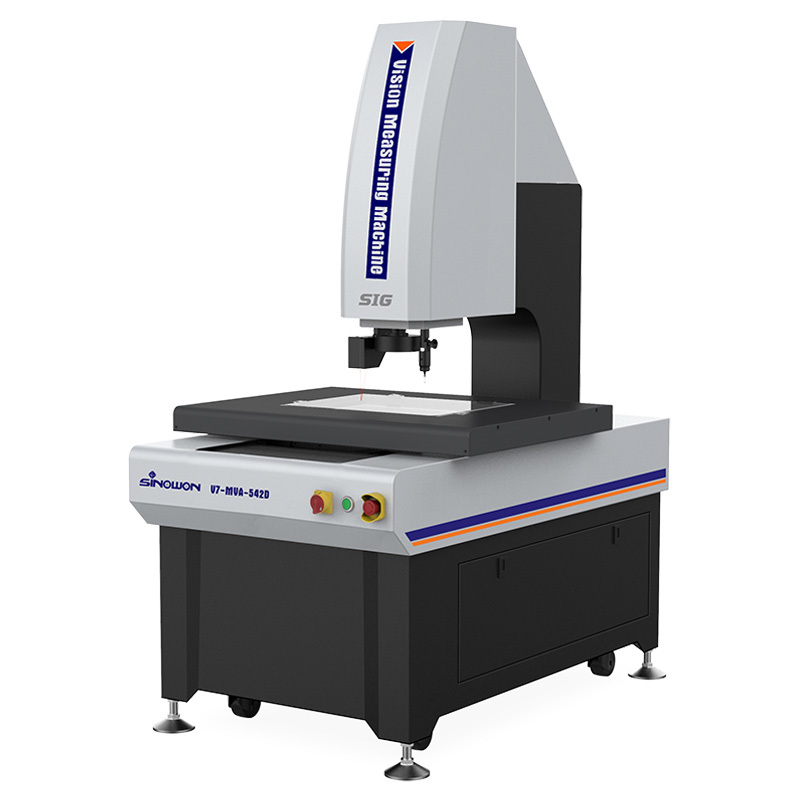

Ultra yüksek hassasiyetli kantilever otomatik vizyon ölçüm makinesi MVA-542 Seriler

MVA serisi, GD&T ölçümü için geliştirilen yüksek hassasiyetli, tamamen otomatik bir kantilever türü görüş ölçüm sistemidir.Otomatik aydınlatma kontrolü, optimize edilmiş yazılım ve donanım konfigürasyonu ve hem doğrusal hem de geometrik boyutları ölçme yeteneğine sahiptir.

Ürün Karakteristiği:

• XYZ üç eksenli otomatik CNC hassas kontrolü, hassas konumlandırma;
• Hint mermer tabanı ve sütunu, iyi bir istikrar;
• Kesinlikli doğrusal kılavuzlar, öğütme derecesinde top vidaları ve AC servo motorları vb. hareket sisteminin doğruluğunu ve istikrarını sağlar.
• 0Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için.1μm yüksek hassasiyetli ızgara kuyrukçusu;
• Açık gözlem ve hassas ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü dijital kamera;

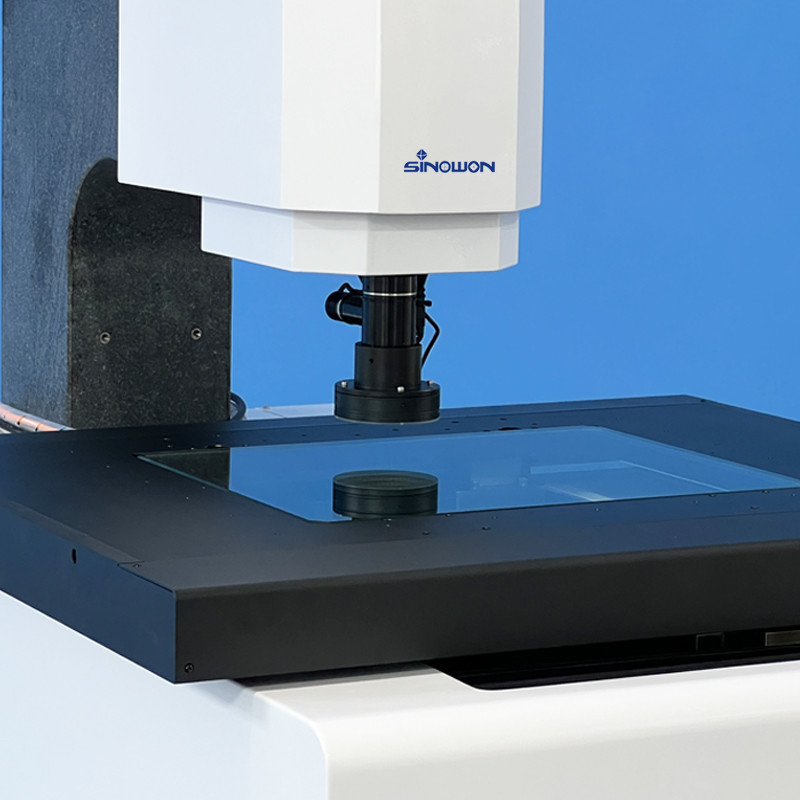

• 8.3X yüksek çözünürlüklü optik lens, doğru zoom, tek seferlik piksel düzeltmesi;
• Program kontrollü 5 halka 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi 256 seviye parlaklık ayarını akıllı bir şekilde gerçekleştirir.
• iMeasuring serisi otomatik Vision ölçüm yazılımı, güçlü ve kullanımı kolay.

Özellikler:

Ürün Yapılandırma Modeli Açıklaması (MV ile Örnek)A-542):

Kantilye Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:

Kantilye Otomatik Görüş Ölçme Makinesi Seyahat Rehberi Tablosu:

Görme Ölçme MakinesiYapısal çizimler:

Reklam edilen bilgisayar konfigürasyonu:

Görüş Ölçüm Makinesi'nin özü kontrol sistemi ve ölçüm yazılımıdır ve bilgisayar sistemi, yüksek istikrar ve uyumluluğu gerektiren tüm işlemlerin temel taşıyıcısıdır.Sorunlarınızı çözmek için yüksek performanslı bilgisayar Optiplex masaüstü ve WIN 10/11 orijinal yetkili işletim sistemini yapılandırın.

Yazılım Girişi:

iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisinde on yıllık deneyimi ile birleştirilen profesyonel bir çok sensörlü ölçüm yazılımıdır.Tasarım prensibi arkadaş canlısı bir işletimdir., güçlü işlev, yüksek doğruluk ve istikrar, basit bakım.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne odaklı, yazılımın istikrarlı ve güvenilir olmasını sağlamak.
● Çoklu dil desteği, yerel müşterilere uygun olan dil paketi kurmak ve yazılımı değiştirmek gerekmez.
● Profesyonel SPC istatistiksel analiz yazılımı, verilerin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılabileceğini fark etmek için ölçüm yazılımı ile bağlantılıdır.
● Aynı yazılım modeli kalıcı olarak güncelleme özgür olacak, bu müşteriye diğer sorunları azaltmak yardımcı olabilir.
● Güçlü kenar bulma algoritması ile, gölgenin veya karanlık görüntünün kenarını elde etmeye yardımcı olabilir ve yüksek doğruluğu sağlayabilir.
● Yazılım otomatik olarak çizgi, daire, kemer ve diğer öğeleri tanıyabilir ve ölçebilir.
● Farklı unsurlara dayanır ve Çevirme, dönme, çıkarma, kombinasyonlar, paralel, dikey, aynalama, simetri, kesişim,dokunuş, vb.
● Yazılım kesme noktası ayarlama fonksiyonuna sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllı olarak geçebilir.

Endüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
