Name: Yüksek hassasiyetli kantilever otomatik görüş ölçüm makinesi V6-IVS-432 Serisi
Brand: Hoyamo and Sinowon Inc
SKU: V6-IVS-432A
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 502-120H

X/Y Eksen Hareketi: (400*300)mm

Z Eksen Seyahati: Yazıcı Dişli Grubu

X/Y/Z ekseni Doğrusal ölçek: 0.5um

XY Eksen Doğruluğu: ≤2,0+L/200(um)

Z Eksen Doğruluğu: ≤4.0+L/200(um)

Tekrarlanabilirlik: 2um

Ölçme Yazılımı: iÖlçme

Yükleme kapasitesi: 25Kg~50Kg

Boyut(GxDxY): (1337*840*1664)mm

Net ağırlığı: T/T, Western Union

Vurgulamak:

Yüksek hassasiyetli Otomatik Görme Ölçme Makinesi

Kantilye Otomatik Görme Ölçme Makinesi

Yüksek hassasiyetli kantilever vizyon ölçüm makinesi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: V6-IVS-432A

Ödeme & teslimat koşulları

Ambalaj bilgileri: Kontrplak

Teslim süresi: 15 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

Fotoğraf Galerisi

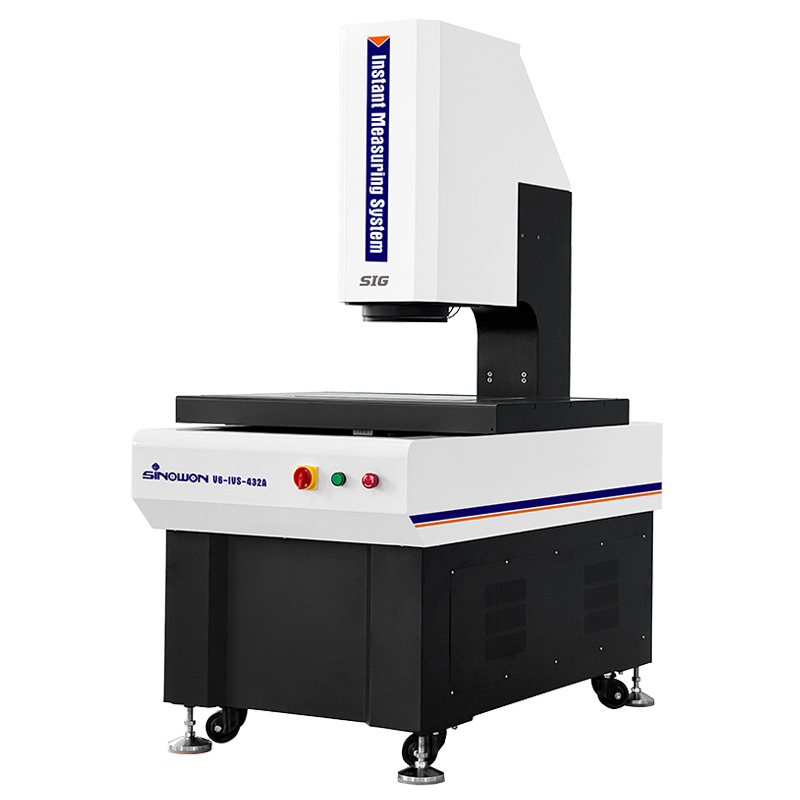

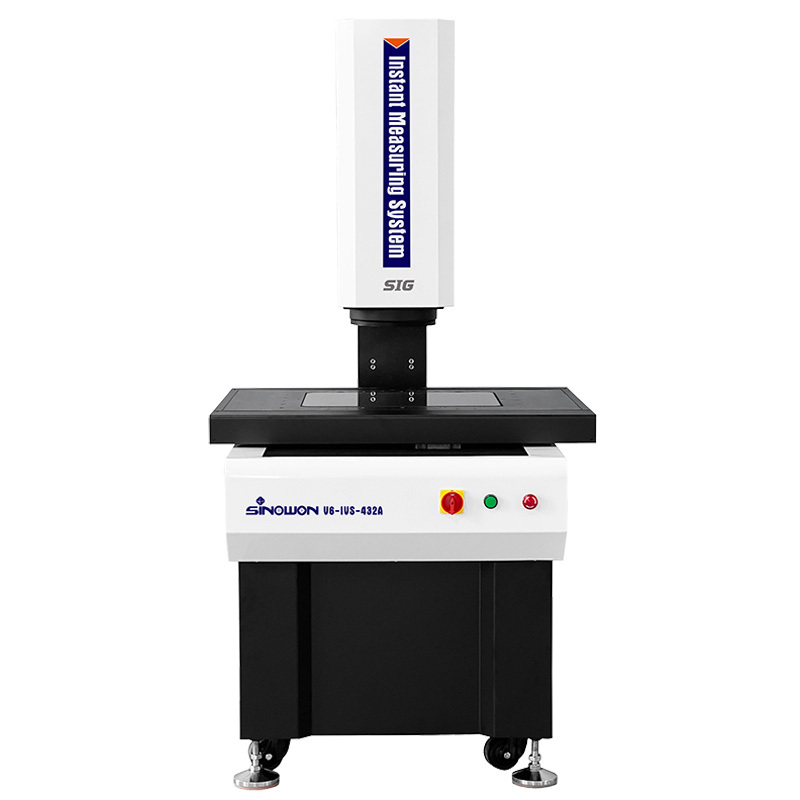

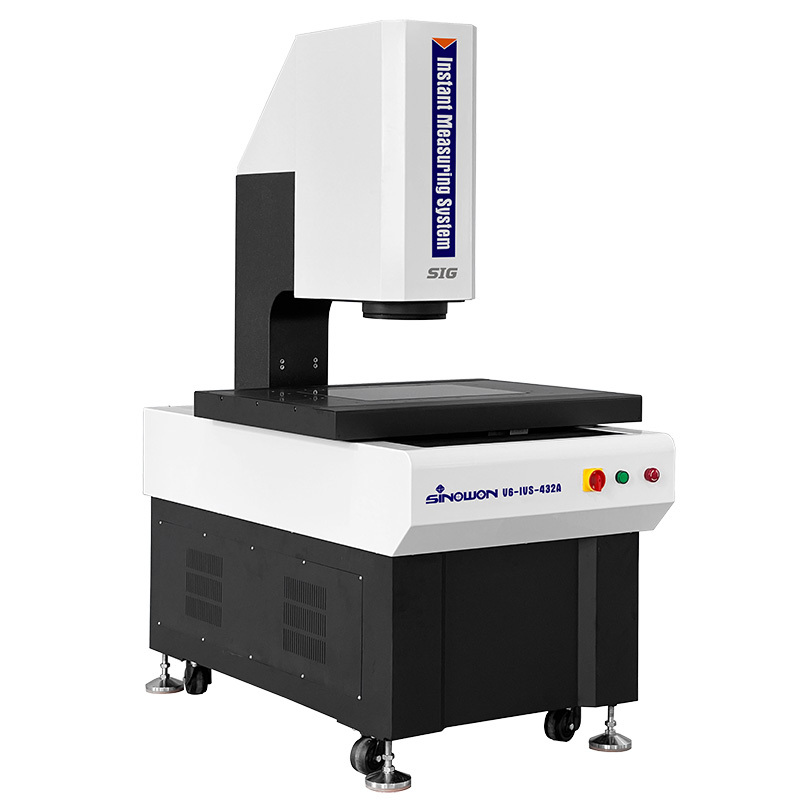

Yüksek hassasiyetli kantilever otomatik görüş ölçüm makinesi V6-IVS-432 Serisi

Ürün Açıklaması

Yüksek hassasiyetli kantilever otomatik vizyon ölçüm makinesi V6-IVS Seriler

V6-IVS serisi, üç eksenli otomatik motorlu kontrolü ile GD&T ölçümü için geliştirilen çift büyütme lens sistemi ile kantilever tamamen otomatik anlık görüş ölçüm makinesi.Otomatik odaklama ile donatılmış., otomatik aydınlatma kontrolü ve doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için donanım ve yazılım yapılandırmasının otomatik hareketi.

Ürün Karakteristiği:

iMeasuring serisi otomatik Vision ölçüm yazılımı, güçlü ve kullanımı kolay.
20 milyon piksellik bir kamera ve çift büyütme ile çift telemerkezli lensle donatılmış, görüntü kalitesi mükemmel;
0,02°'dan aşağı yüksek telemerkezlik tasarımı, önemli yükseklik farklılıklarına sahip ürünler için ölçüm doğruluğunu sağlar.
Düşük TV bozulması % 0,01-den aşağı ve tüm görüntü üzerindeki bozulmanın tekdüzeliği, ölçümün dinamik tekrarlanabilirliği doğruluğunu sağlar.
Çift büyütme tasarımı, büyük bir görüş alanıyla verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetle ölçüm yapmayı sağlar.Müşterilerin verimlilik ve doğruluk için ikili ihtiyaçlarını karşılamak;
XYZ üç eksenli tamamen otomatik CNC hassasiyet kontrolü doğru konumlandırmayı sağlar.
Hint mermer tabanı ve sütunun kullanımı iyi bir istikrar sağlar.
Hassas doğrusal kılavuzlar, toprak topu vidaları, AC servo motorları vb., hareket sisteminin doğruluğunu ve istikrarını sağlar;
0,5μm yüksek hassasiyetli doğrusal ölçek, sistemin konumlandırma ve ölçüm doğruluğunu sağlar.
Çeşitli ışık kaynaklarıyla ve çeşitli ölçüm senaryolarına adapte olmak için akıllı kaldırma fonksiyonu ile donatılmıştır.
Güçlü ve kullanımı kolay Geomea ölçüm yazılımı kalite kontrolünü geliştirir.
Otomatik ölçüm programları, seri ölçümlerini verimli ve hızlı bir şekilde tamamlamak için ayarlanabilir.
Dikliği, düzlüğü vb. ölçmek için temassız beyaz ışık sensörleri kullanılabilir.

Özellikler:

Mal				Kantelever Anlık Görüş Ölçüm Sistemi
Model				V6-IVS-322	V6-IVS-432		V6-IVS-542
X/Y Eksen Yolculuğu ((mm)				(300*200) mm	(400*300) mm		(500*400) mm
Boyut ((WxDxH)				(12377401664) mm	(13378401664) mm		(14379401664) mm
Paketin Boyutu				(14009601900) mm	(150010601900) mm		(160011601900) mm
Ağırlık				380Kg	600Kg		750Kg
Z Eksen Yolculuk ((mm)				200 mm
X/Y/Z-3 ekseni Doğrusal ölçekler				İthalat edilen doğrusal ölçek çözünürlüğü: 0.5um
Yönlendirme Modu				Kesinlikli doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz.
Çalışma Modu				Joystick denetleyici, Fare işlevi, otomatik algılama programı
Yük kapasitesi				< 25kg
Çalışma ortamı				Sıcaklık 20°C±2°C, Nem aralığı <2°C/saat, Nem 30 ~ 80%, titreşim <0.002g, <15Hz
Güç kaynağı				AC220V/50Hz; 110V/60Hz
Ölçme Yazılımı				Geomea
Kamera.				1 ′′ 20Mpixel B/W Kamera
Çifte Telesentrik Lens				Çift Hızlı Çift Telesentrik Lens
Büyütme				0.16X		0.64X
Görüntü Ölçümü	Tekrarlanabilirlik		Kımıldama.	±1μm		±0,5μm
			Taşınmak	±2μm		±1,5μm
	Doğruluk*		Bağlayıcı Olmadan	±3.9μm		±2μm
			Bağlayıcı	±7μm		±4μm
Çalışma mesafesi				145±2 mm		145±2 mm
Telemerkezlik				<0,02°		<0,02°
Alan Derinliği				6mm@25 lp/mm		0.6mm@64 lp/mm
Görme Alanı (mm) (DHV)		1 ¢		8255100		211425
				534469		131117
		2/3 ′′
Karar				20um		7.8um
Işıklandırma Sistemi		Kontür		LED paralel kontur aydınlatması
		Yüzey		0~255 seviye sürekli ayarlanabilir LED aydınlatma

Ürün Yapılandırması Model Açıklaması ((V6-IV ile ÖrnekS- 432):

Ürün kategorisi	2.5D	3D	2.5D	3D
Mal	2.5D Anlık Görme Ölçümü	3 boyutlu temas ve anlık görme ölçümü	2.5D Lazer Tarama ve Anlık Görme Ölçümü	3 boyutlu çok duyarlı anlık görme ölçümü
Model	V6-IVS-322A	V6-IVS-322B	V6-IVS-322C	V6-IVS-322D
Türü	A	B	C	D
Anlamı	Optik Zoom lens sensörü	Zoom lens sensörü ve temas sonde sensörü	Zoom lens sensörü ve lazer sensörü	Zoom lens sensörü, temas sonde sensörü ve lazer sensörü
İletişim sondası	- Hayır.	MCP-Kit1	- Hayır.	MCP-Kit1
Lazer Modülü	- Hayır.	- Hayır.	Omron Lazer.	Omron Lazer.

Kantilye Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:

Model	Kod#	Model	Kod#	Model	Kod#
V6-IVS-322A	502-120G	V6-IVS-432A	502-120H	V6-IVS-542A	502-120J
V6-IVS-322B	502-220G	V6-IVS-432B	502-220H	V6-IVS-542B	502-220J
V6-IVS-322C	502-320G	V6-IVS-432C	502-320H	V6-IVS-542C	502-320J
V6-IVS-322D	502-420G	V6-IVS-432D	502-420H	V6-IVS-542D	502-420J

Kantilye Otomatik Görüş Ölçme Makinesi Seyahat Rehberi Tablosu:

Seyahatler	Model	Doğruluk	X Eksen Yolculuk mm	Y Ekseni Seyahat mm	Z Eksen Standart Yolculuk mm	Z Ekseni Maksimum Özel Seyahat mm
300X200X200	V3-IVS-322	3+L/200	300	200	200	250
	V5-IVS-322	2.5+L/200	300	200	200	250
	V6-IVS-322	2.5+L/200	300	200	200	250
	V7-IVS-322	2+L/200	300	200	200	250
400X300X200	V3-IVS-432	3+L/200	400	300	200	300
	V5-IVS-432	2.5+L/200	400	300	200	300
	V6-IVS-432	2.5+L/200	400	300	200	300
	V7-IVS-432	2+L/200	400	300	200	300
500X400X200	V3-IVS-542	3+L/200	500	400	200	400
	V5-IVS-542	2.5+L/200	500	400	200	400
	V6-IVS-542	2.5+L/200	500	400	200	400
	V7-IVS-542	2+L/200	500	400	200	400

Görme Ölçme MakinesiYapısal çizimler:

Yüksek hassasiyetli kantilever otomatik görüş ölçüm makinesi V6-IVS-432 Serisi 1
