Ana sayfa /Ürünler/Video Ölçüm Sistemleri/2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi

1 set

MOQ

Can be discussed

fiyat

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 525-120H

Mermer Tezgah: (605*450)mm

Cam Tezgah: (456*348)mm

X/Y ekseni hareketi: (400*300)mm

Z ekseni hareketi: 200 mm

X/Y Doğrusal Ölçekler: Çözünürlük: 0.5um

Ölçüm doğruluğu: XY ekseni: ≤3.0+L/200(um)

Tekrar doğruluğu: 2um

Ölçüm yazılımı: iÖlçme

Boyut: (400*300)mm

Net Ağırlık: 283kg

Vurgulamak:

3 boyutlu manuel görme ölçüm makinesi

,

2 boyutlu manuel görme ölçüm makinesi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: Hoyamo

Sertifika: CE/ ROHS

Model numarası: VMS-4030A

Belge: D4 Sinowon VMS Series Manua...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 30 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

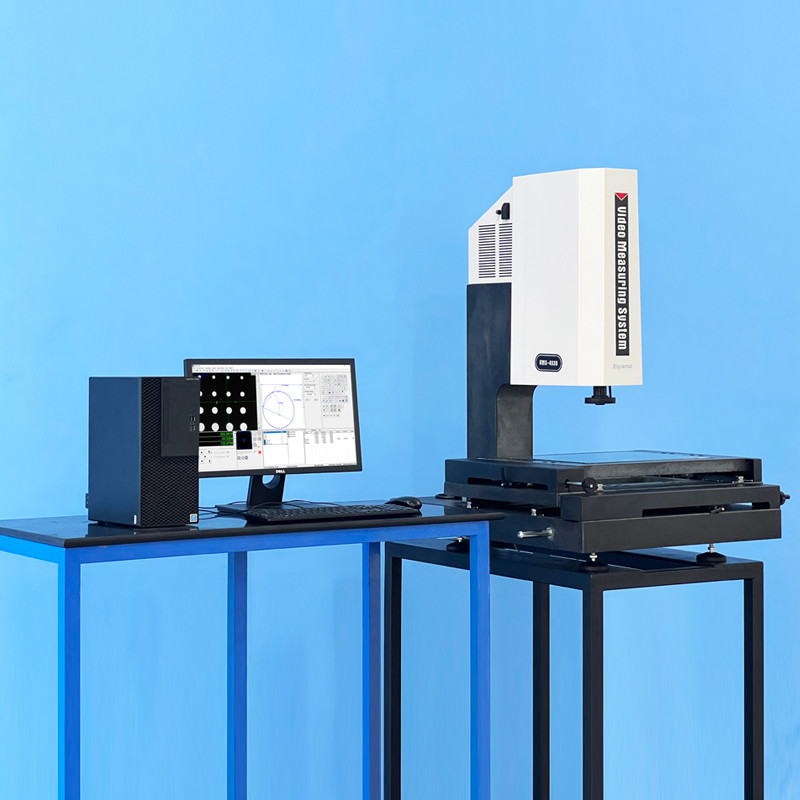

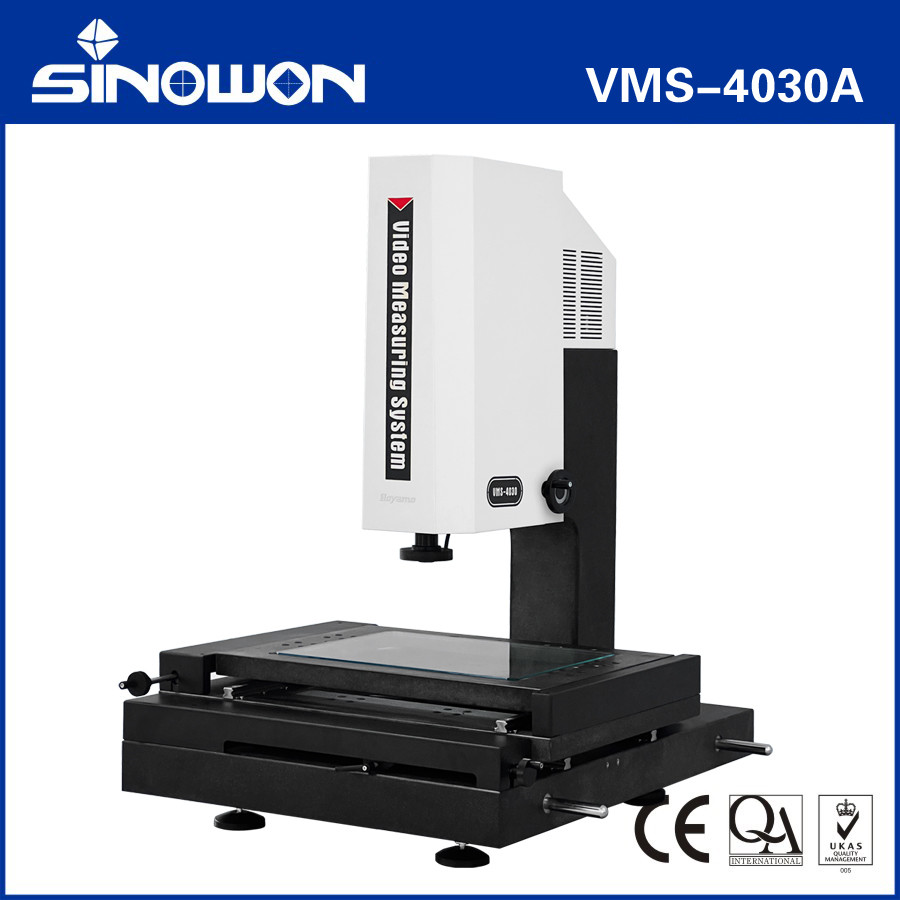

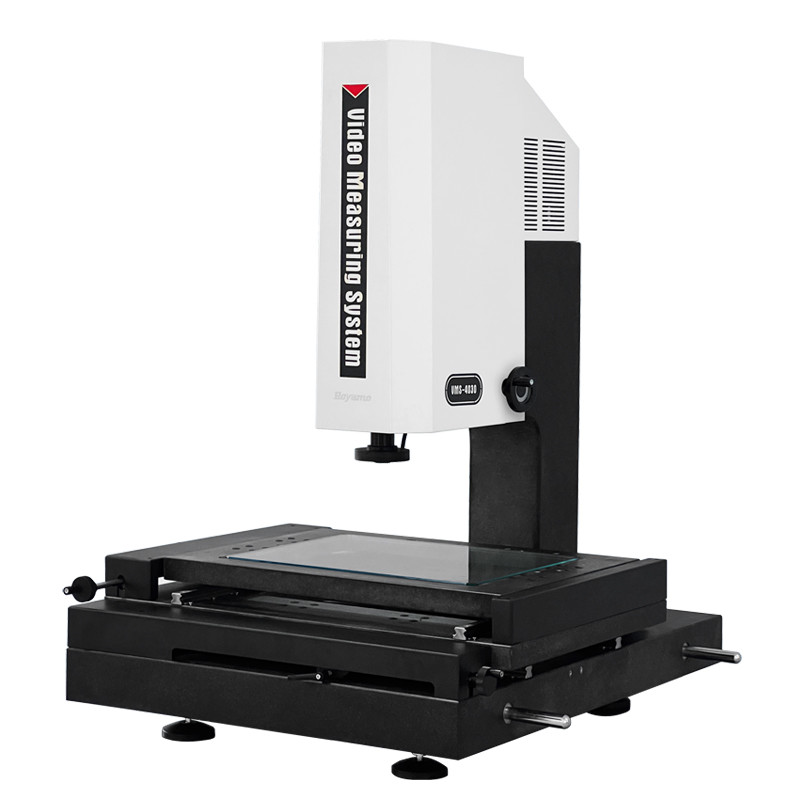

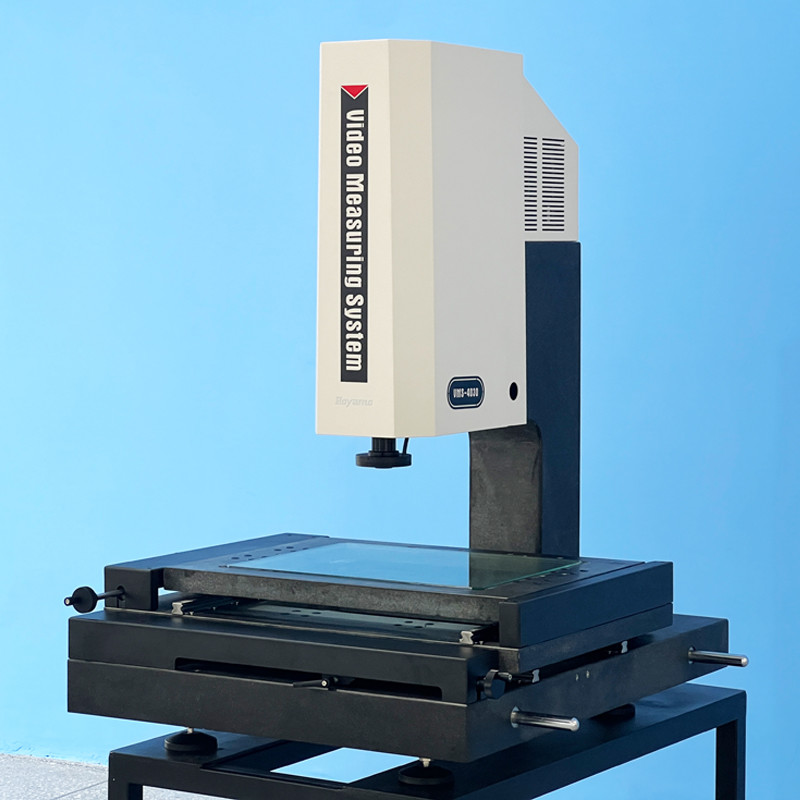

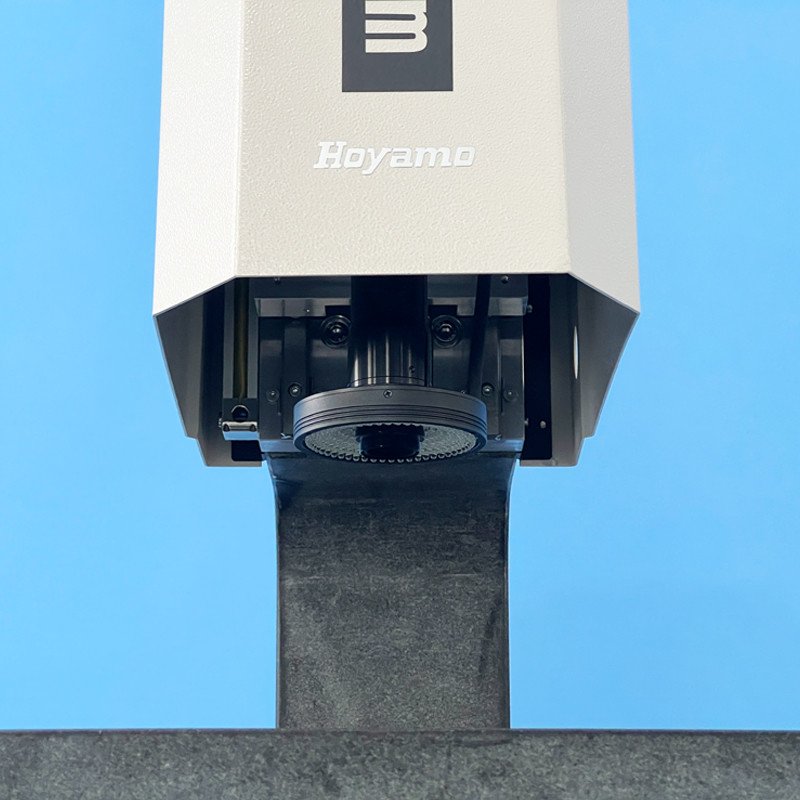

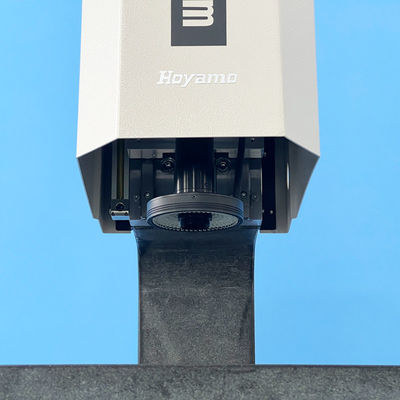

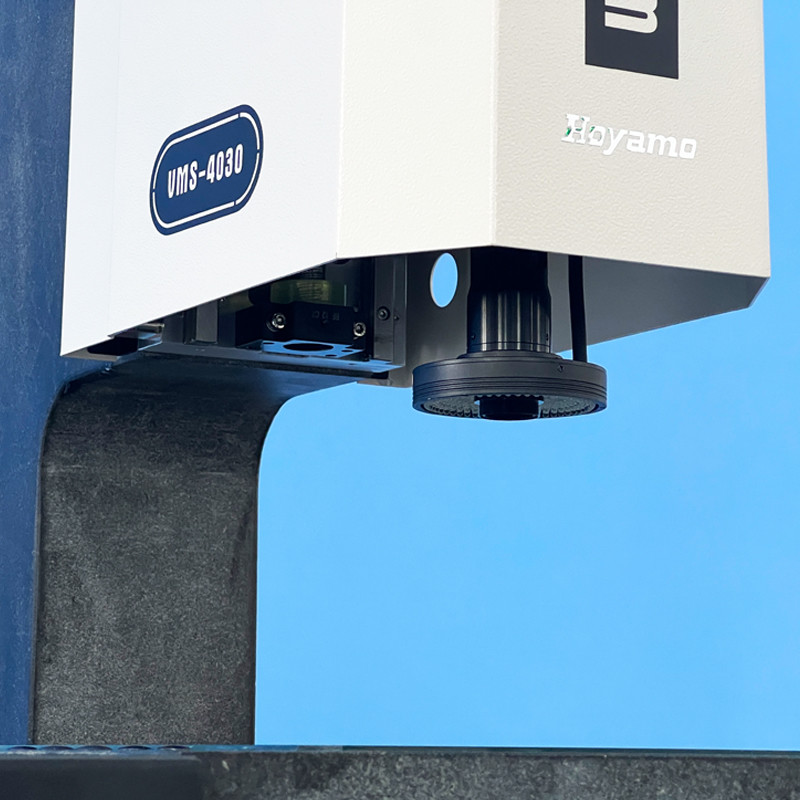

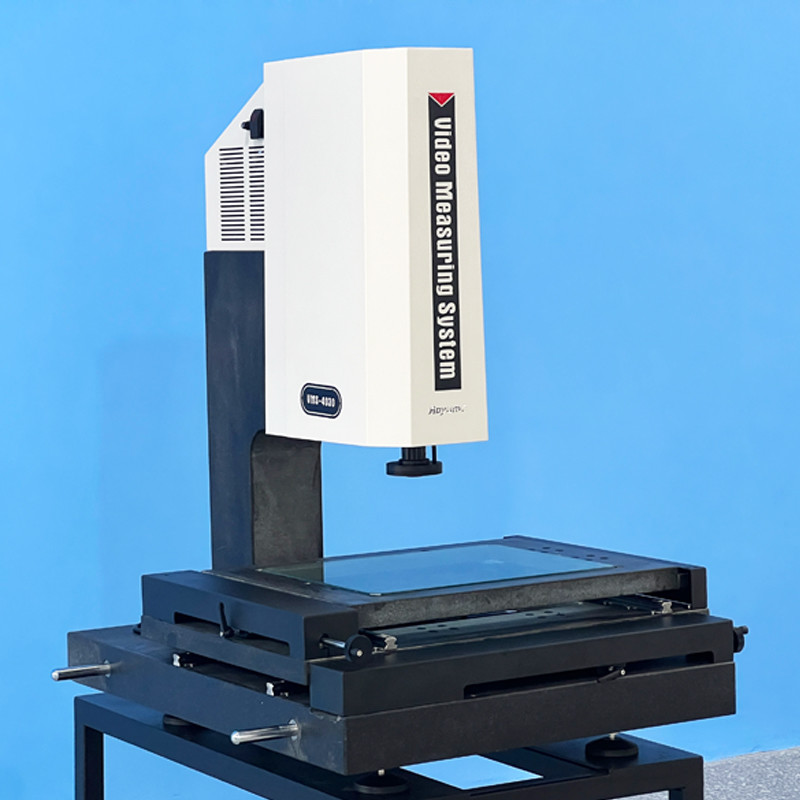

Fotoğraf Galerisi

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi

Ürün Açıklaması

Video ölçüm sistemi VMS-4030 Serisi

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi 0

Ürün Özelliği:

● Makinenin istikrarını ve hassasiyetini sağlamak için granit taş tabanını ve sütununu kabul edin;

● Masanın geri dönüş hatasının 2um içinde olmasını sağlamak için dişsiz cilalı çubuk ve hızlı hareketli kilitleme cihazını benimseyin;

● Makinenin doğruluğunun ≤3.0+L/200um içinde olmasını sağlamak için yüksek hassasiyetli enstrüman optik kuyruklu ve hassasiyetli çalışma masası kullanın;

● Züm lens ve yüksek çözünürlüklü renkli dijital fotoğraf makinesi, bozulmadan net görüntü kalitesi sağlamak için kullanılır;

● Program kontrollü yüzey 4 halka 8 alanlı LED soğuk aydınlatması ve Kontour LED Paralel aydınlatması ve ayrıca yerleşik akıllı ışık ayarlama modülü kullanılarak,4 halka 8 alanındaki ışığın alan parlaklığı serbestçe kontrol edilebilir.;

● iMeasuring Vision ölçüm yazılımı kalite kontrolünü yeni bir seviyeye yükseltir;

● Makineyi bir temas üç boyutlu ölçüm makinesine yükseltmek için isteğe bağlı temas sondası ve üç boyutlu ölçüm yazılımı kullanılabilir.

● Kesin yarı otomatik ölçüm elde etmek için bir otomatik odaklama fonksiyonu modülü kurmak için yükseltilebilir.

Teknik özellikler:

Mal	Manuel Video Ölçüm Sistemi VMS Serisi
Model	VMS-4030
Mermer çalışma masası	(605*450) mm
Cam Çalışma Masaları	(456*348) mm
X/Y ekseni Yolculuk	(400*300) mm
Z ekseni yolculuğu	Yüksek hassasiyetli doğrusal kılavuzluk, etkili yolculuk 200mm
X/Y/Z aks çözünürlüğü	0.5um
Çarşın ve Dikenler	Yüksek hassasiyetli Granit
Ölçüm Doğruluğu*	XY ekseni: ≤3.0+L/200 ((um);Zais:≤5+L/200 ((um)
Değiştirme Doğruluk	2m
Işıklandırma Sistemi (( yazılım ayarlama)	Yüzey 4 halka ve 8 bölge sonsuz ayarlanabilir LED soğuk aydınlatma
	Kontür LED Paralel Işıklandırma
	Seçmeli Koaksiyel Işık
Dijital Kamera	1/3"/1.3Mpixel Yüksek Çözünürlüklü Dijital Kamera
Zoom Lens	6.5X Yüksek Çözünürlüklü Zoom lens;
Zoom Lens	Optik Büyütme: 0.7X ~ 4.5X kat; Video Büyütme: 26X ~ 172X ((21.5 ′′ Monitor)
Ölçme Yazılımı	iÖğretim
İşletim Sistemi	Destek WIN 10/11-32/64 işletim sistemi
Dil	İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, Diğer Dil Çevirileri Seçilebilir
Çalışma ortamı	Sıcaklık 20°C ± 2°C, sıcaklık değişikliği <1°C/Hr; Nem 30% ~ 80% RH; titreşim <0.02g'ler, ≤15Hz.
Güç kaynağı	AC220V/50Hz; 110V/60Hz
Boyut ((WxDxH)	(9087761070) mm
Net Ağırlık	283Kg

Ürün yapılandırma modeli açıklaması(VMS örneği-4030)

PÜrün Kategorisi	El Video Ölçüm Sistemi			Yarım otomatik Video ölçüm sistemi
Sensör Yapısı	2D	2.5D	3D	2.5D	3D
Mal	2D Video ölçüm sistemi	2.5D Video ölçüm sistemi	3D İletişim & Video Ölçüm Sistemi	2.5D Yarım Otomatik Video Ölçüm Sistemi	3D Yarım otomatik temas ve video ölçüm sistemi
Model	VMS-4030	VMS-4030A	VMS-4030B	VMS-4030C	VMS-4030D
Türü	- Hayır.	A	B	C	D
Anlamı	Optik Zoom lens sensörü	Optik Zoom lens sensörü	Zoom lens sensörü ve İletişim Sondu Sensörü	Zoom lens sensörü ve Z-eksen Otomatik odaklama fonksiyonu	Zoom lens sensörü, temas sonde sensörü ve otomatik odaklama fonksiyonu
Z ekseni Otomatik odak	- Hayır.	- Hayır.	- Hayır.	Onunla	Onunla
İletişim sondası	- Hayır.	- Hayır.	Onunla	- Hayır.	Onunla
Yazılım	iBölümleme2.0	iBölümleme2.1	i3'ü ölçüyorum.1	iBölümleme2.2	i3'ü ölçüyorum.1
Operasyon	Kılavuz	Kılavuz	Kılavuz	Yarım otomatik	Yarım otomatik

Model veSözelleştirmeMyıllık ViDeoÖlçme Sistemi:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi 1

VMS Serisi Görme Ölçümü'nün Ölçme AlanıSistem:

Seyahatlermm	Model	Kod#	X Eksen Yolculuk mm	Y Eksen Yolculuğu mm	Z Eksen Standart Seyahat mm	Z ekseni en fazla özel yolculuk mm
100x100x100	VMS-1010	525-020C	100	100	100	- Hayır.
150x100x100	VMS-1510	525-020D	150	100	100	- Hayır.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Yapısal çizimler:

2D 2.5D 3D El Görme Ölçme Makinesi Yüksek hassasiyetli VMS-4030 Serisi 6
