Name: Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-4030C
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 521-320H

Mermer Tezgah: (608*470) mm

Cam Tezgah: (456*348)mm

X/Y Eksen Hareketi: (400*300)mm

Z Eksen Seyahati: Etkili seyahat 200mm

X/Y/Z eksenleri Çözünürlüğü: 0.5um

Kaide ve Dikmeler: Yüksek Hassasiyetli Granit

XY eksenleri Ölçüm Doğruluğu: ≤2,5+L/200(um)

Zais Ölçüm Doğruluğu: ≤5+L/200(um)

Repart Doğruluğu: 2um

Ölçme Yazılımı: iÖlçme

Boyut(GxDxY): (1002*817*1043) mm

Net ağırlığı: 350kg

Vurgulamak:

Yarım Otomatik Görme Temelli Ölçüm Sistemi

Yüksek hassasiyetli vizyon tabanlı ölçüm sistemi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: IMS-4030C

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 15 iş günü

Yetenek temini: 100 takım/ay

Fotoğraf Galerisi

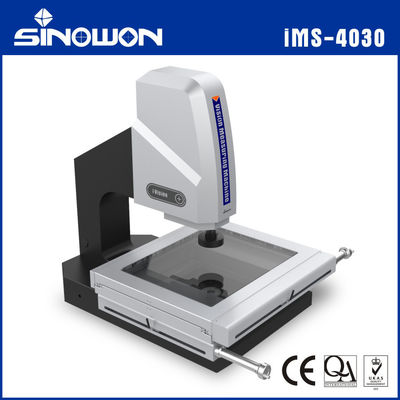

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C

Ürün Açıklaması

Yüksek hassasiyetli yarı otomatik görme ölçüm makinesi iSemi Serisi IMS-4030C

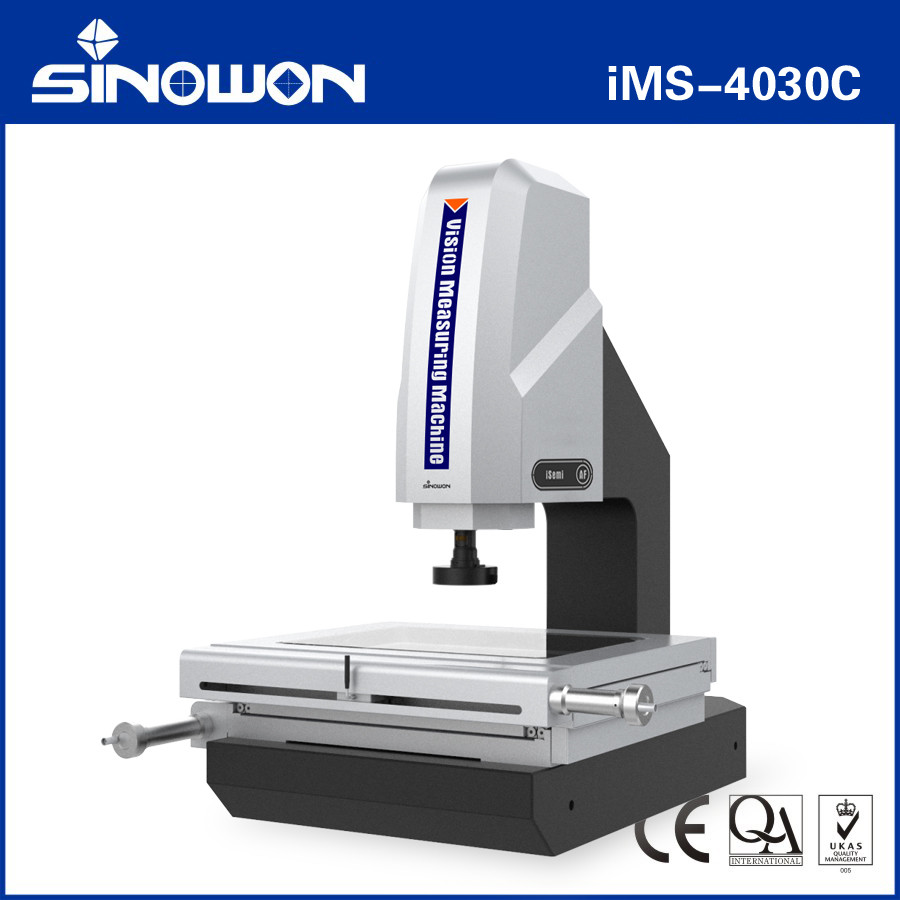

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C 0

Görme Ölçme MakinesiÜrün Özelliği:

Makinenin istikrarını ve hassasiyetini sağlamak için yüksek hassasiyetli granit tabanı ve sütunu kullanın.
Tablonun dönüş hatasının 2um içinde olmasını sağlamak için yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareketli kilitleme cihazı kullanın;
Makinenin doğruluğunun ≤2,5+L/200um içinde olmasını sağlamak için yüksek hassasiyetli enstrüman optik kuyruklu ve hassasiyetli çalışma masası kullanılır.
Açık görüntü kalitesini bozulmadan sağlamak için yüksek çözünürlüklü zoom lens ve yüksek çözünürlüklü renkli dijital kamera kullanın.
Program kontrollü yüzey 4 halka 8 alanlı LED soğuk aydınlatması ve Kontour LED paralel aydınlatması ile birlikte yerleşik akıllı ışık ayar modülü kullanarak,4 halka 8 alanındaki ışığın alan parlaklığı serbestçe kontrol edilebilir.;
iMeasuring Vision ölçüm yazılımı kalite kontrolünü yeni bir seviyeye çıkarıyor.
Z ekseninde, otomatik odaklama elde etmek, insan odaklama hatalarını ortadan kaldırmak ve ölçüm doğruluğunu ve istikrarını artırmak için yüksek hassasiyetli doğrusal kılavuzlar ve servo motor kontrol sistemi kullanılır.
İsteğe bağlı bir temas sondası ve üç boyutlu ölçüm yazılımı, makineyi bir temas üç boyutlu ölçüm makinesine yükseltmek için kullanılabilir.

Görme Ölçme MakinesiTeknik SÖzellikler:

Mal	Yüksek hassasiyetli yarı otomatik görme ölçüm makinesiiSemi Serisi
Model	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Mermer çalışma masası	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Cam Çalışma Masaları	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
X/Y ekseni Yolculuk	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Z ekseni yolculuğu	Yüksek hassasiyetli doğrusal kılavuzluk, etkili yolculuk 200mm
X/Y/Z aks çözünürlüğü	0.5um
Çarşın ve Dikenler	Yüksek hassasiyetli Granit
Ölçüm Doğruluğu*	XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Değiştirme Doğruluk	2m
Işıklandırma Sistemi (( yazılım ayarlama)	Yüzey 4 halka ve 8 bölge sonsuz ayarlanabilir LED soğuk aydınlatma
	Kontür LED Paralel Işıklandırma
	Seçmeli Koaksiyel Işık
Dijital Kamera	Yüksek çözünürlüklü dijital kamera
Zoom Lens	6.5X Yüksek çözünürlüklü Elektronik geri bildirim zoom lens,Optik büyütme: 0.7X ~ 4.5X; Video büyütme: 20X ~ 129X
Ölçme Yazılımı	iÖğretim
İşletim Sistemi	Destek WIN 10/11-32/64 işletim sistemi
Dil	İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, Diğer Dil Çevirileri Seçilebilir
Çalışma ortamı	Sıcaklık 20°C ± 2°C, sıcaklık değişikliği <1°C/Hr; Nem 30% ~ 80% RH; titreşim <0.02g'ler, ≤15Hz.
Güç kaynağı	AC220V/50Hz; 110V/60Hz
Boyut ((WxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Paketin boyutu ((WxDxH)	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Brüt/net ağırlık	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Not:

"L", ölçülen uzunluğu milimetre olarak temsil eder ve Z ekseni mekanik doğruluğu odaklama doğruluğuna ve iş parçasının yüzeyine çok bağlıdır.

Büyütme yaklaşık bir değerdir ve ekranın boyutu ve çözünürlüğü ile yakından ilişkilidir.

Müşteriler, görüntü büyütmesini elde etmek için ihtiyaçlarına göre 0.5X veya 2X yardımcı lens eklemeyi seçebilirler.

iMS-2010/5040 mermerden, iMS-2515/3020/4030 ise metalden yapılmış çalışma masalarıdır.

Ürün yapılandırma modelinin açıklaması (iMS-4030 örneği):

Sensör Yapısı	2.5D	3D	2.5D	3D
Mal	2.5D Görüş Ölçme Makinesi	3 boyutlu temas ve görme ölçüm makinesi	2.5D Yarım Otomatik Görme Ölçme Makinesi	3 boyutlu yarı otomatik temas ve görme ölçüm makinesi
Model	iMS-4030A	iMS-4030B	iMS-4030C	iMS-4030D
Türü	A	B	C	D
Anlamı	Optik Zoom lens sensörü	Zoom lens sensörü ve İletişim Sondu Sensörü	Zoom lens sensörü ve Z-eksen Otomatik odaklama fonksiyonu	Zoom lens sensörü, temas sonde sensörü ve otomatik odaklama fonksiyonu
Z ekseni Otomatik odak	- Hayır.	- Hayır.	Onunla	Onunla
İletişim sondası	- Hayır.	Onunla	- Hayır.	Onunla
Yazılım	iBölümleme2.1	i3'ü ölçüyorum.1	iBölümleme2.2	i3'ü ölçüyorum.2

El Görme Ölçme Makinesi Modelleri ve Spesifikasyonları:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K.	IMS-6040B	521-220K.	IMS-6040C	521-320K	IMS-6040D	521-420K	- Hayır.	- Hayır.

El vizyon ölçüm makinesi seyahat rehberi tablosu:

Seyahat mm	Model	X Eksen Yolculuk mm	Y Eksen Yolculuğu mm	Z Ekseni Standart Seyahat mm	Z ekseni en fazla özel yolculuk mm
100x100x100	IMS-1010	100	100	100	- Hayır.
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Görme Ölçme MakinesiYapısal çizimler:

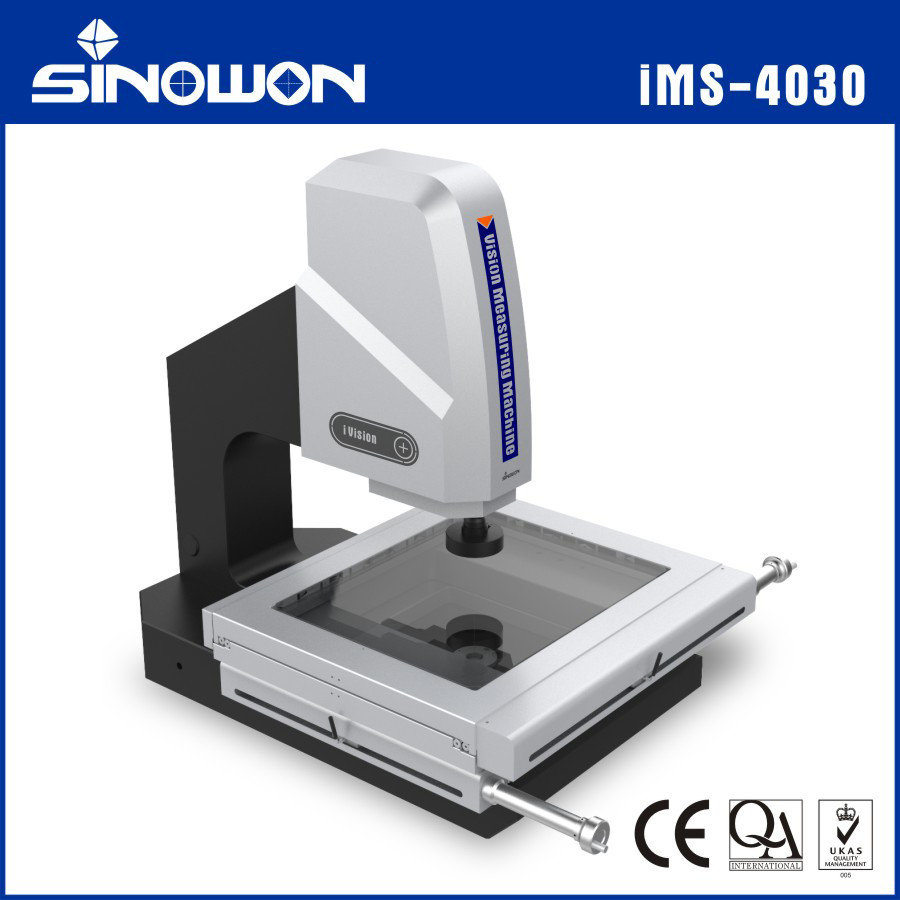

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C 1

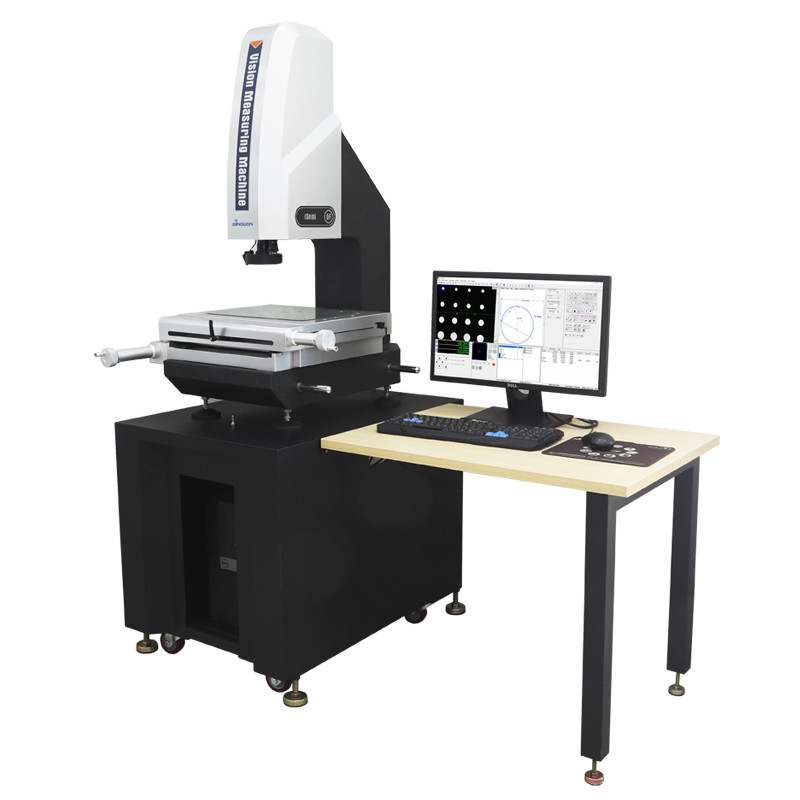

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C 2

Görme Ölçme MakinesiEndüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.

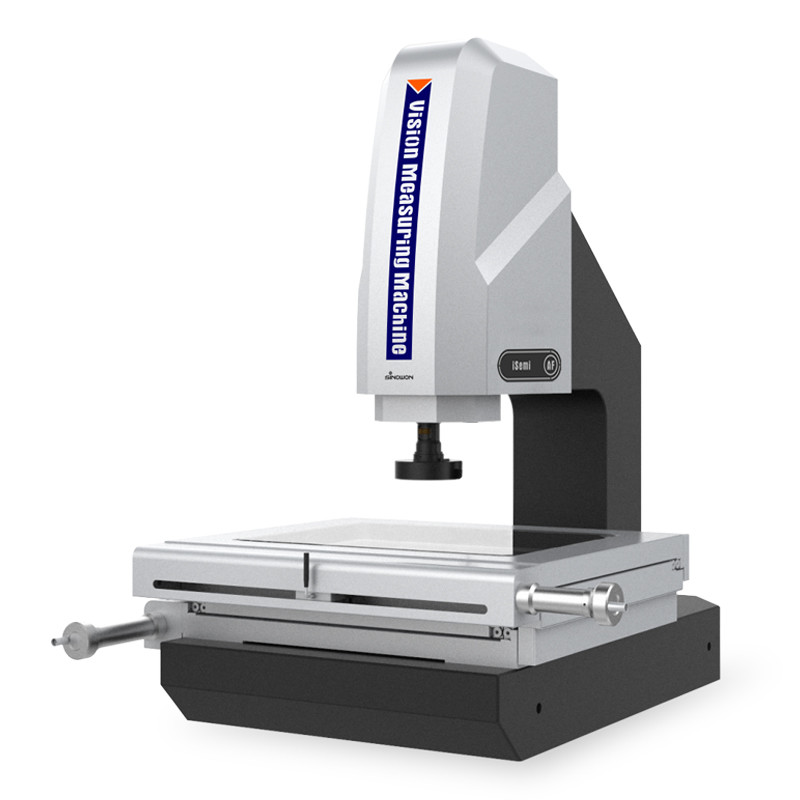

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C 3

Yarı Otomatik Yüksek Hassasiyetli Görme Temelli Ölçüm Sistemi ISemi Serisi IMS-4030C 4
