Name: Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 521-320F

Mermer Tezgah: (408*308) mm

Cam Tezgah: (306*198)mm

X/Y Eksen Hareketi: (250*150)mm

Z Eksen Seyahati: Etkili seyahat 200mm

X/Y/Z eksenleri Çözünürlüğü: 0.5um

Kaide ve Dikmeler: Yüksek Hassasiyetli Granit

XY eksenleri Ölçüm Doğruluğu: ≤2,5+L/200(um)

Zais Ölçüm Doğruluğu: ≤5+L/200(um)

Repart Doğruluğu: 2um

Ölçme Yazılımı: iÖlçme

Boyut(GxDxY): (1030*780*1260)mm

Net ağırlığı: 175Kg

Vurgulamak:

Yüksek hassasiyetli yarı otomatik görüntü ölçüm makinesi

ROHS Yarım Otomatik Görme Ölçme Makinesi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: IMS-2515C

Belge: D4 Sinowon iSemi Series Hig...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: Kontrplak

Teslim süresi: 15 iş günü

Yetenek temini: 100 takım/ay

Fotoğraf Galerisi

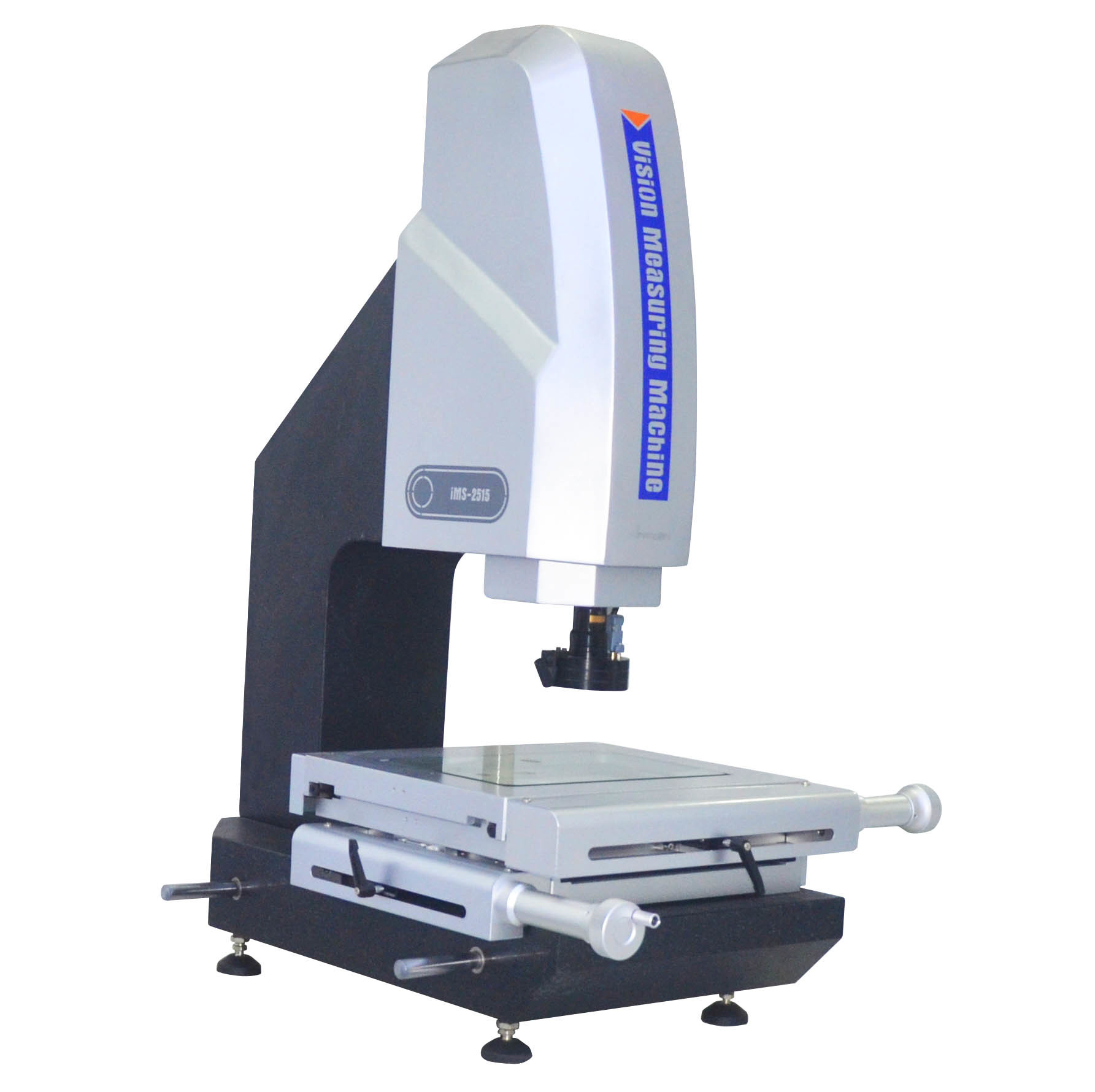

Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı

Ürün Açıklaması

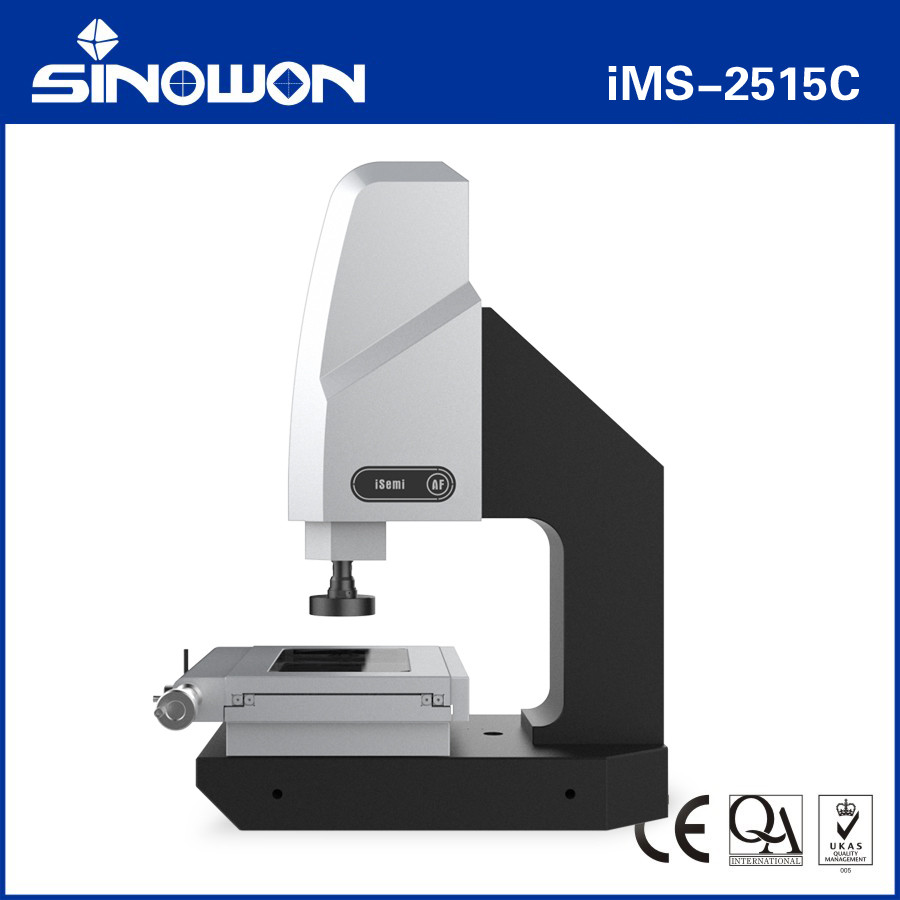

Yüksek Hassasiyetli Yarı Otomatik Görüntü Ölçüm Makinesi iSemi Seri IMS-2515C

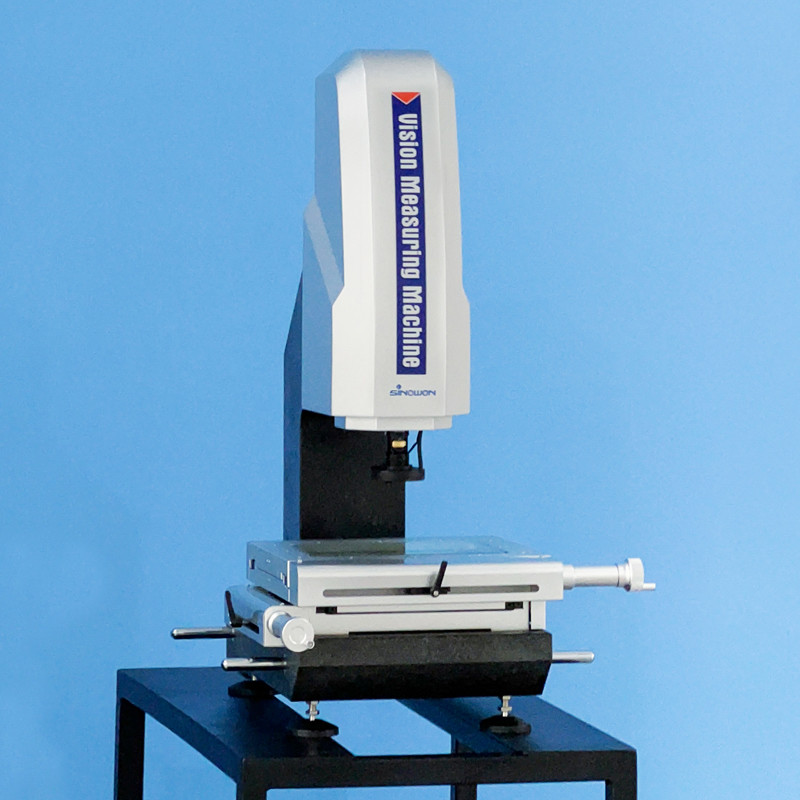

Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı 0

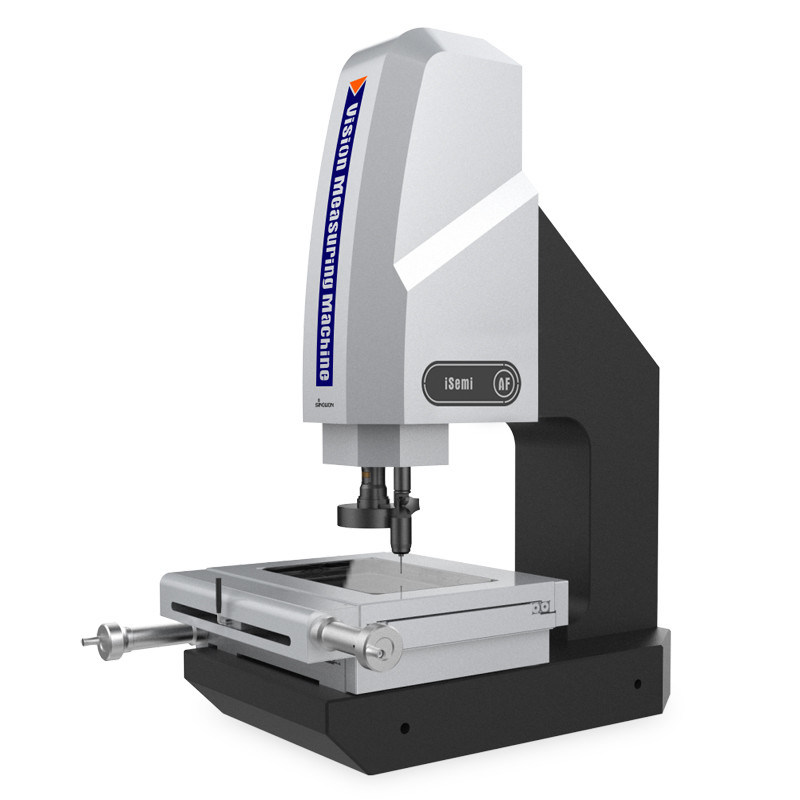

Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı 1

Endüstri Uygulaması:Ürün Özelliği:

Makinenin kararlılığını ve hassasiyetini sağlamak için yüksek hassasiyetli granit taban ve kolon kullanın;
Tablanın geri dönüş hatasının 2um içinde olmasını sağlamak için yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareket eden kilitleme cihazını kullanın;
Makinenin doğruluğunun ≤2.5+L/200um içinde olmasını sağlamak için yüksek hassasiyetli enstrüman optik cetveli ve hassas çalışma tablasını kullanın;
Net görüntü kalitesi sağlamak için yüksek çözünürlüklü zoom lensi ve yüksek çözünürlüklü renkli dijital kamera kullanın;
Program kontrollü yüzey 4 halkalı 8 alanlı LED soğuk aydınlatma ve Kontur LED Paralel Aydınlatmanın yanı sıra dahili akıllı ışık ayar modülünü kullanarak, 4 halkalı 8 alanlı ışığın alan parlaklığı serbestçe kontrol edilebilir;
iMeasuring Görüntü ölçüm yazılımı, kalite kontrolünü yeni bir seviyeye taşır;
Z ekseni, otomatik odaklama elde etmek, insan odaklama hatalarını ortadan kaldırmak ve ölçüm doğruluğunu ve kararlılığını artırmak için yüksek hassasiyetli lineer kılavuzlar ve servo motor kontrol sistemi kullanır;
Makineyi temaslı üç boyutlu ölçüm makinesine yükseltmek için isteğe bağlı temas probu ve üç boyutlu ölçüm yazılımı kullanılabilir.

Endüstri Uygulaması:Teknik Özellikler:Model

2.5D Görüntü Ölçüm Makinesi	iSemi SerisiModel
X Ekseni Seyahati mm	521-320E	521-320F	521-320G	521-320H	521-320J
(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm	Cam Çalışma Tezgahı
(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm	X/Y ekseni Hareketi
(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm	Z ekseni hareketi
Yüksek hassasiyetli lineer kılavuz, etkili hareket 200mm	X/Y/Z ekseni çözünürlüğü
0.5um	Kaide ve Dikmeler
Yüksek Hassasiyetli Granit	Ölçüm Doğruluğu*
XY ekseni:≤2.5+L/200(um) ；Z ekseni:≤5+L/200(um)	Tekrar Doğruluğu
2um	Aydınlatma Sistemi (Yazılım Ayarı)
Yüzey 4 halka ve 8 bölge sonsuz ayarlanabilir LED soğuk Aydınlatma	Kontur LED Paralel Aydınlatma
	İsteğe Bağlı Koaksiyel Işık
	Dijital Kamera
1/2.9"/1.6Mpixel Yüksek Çözünürlüklü Dijital Kamera	Zoom Lensi
6.5X Yüksek Çözünürlüklü Elektronik geri bildirim zoom lensi, Optik Büyütme: 0.7X~4.5X ; Video Büyütme: 20X~129X	Ölçüm Yazılımı
iMeasuring	İşletim Sistemi
WIN 10/11-32/64 İşletim Sistemini Destekler	Dil
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, İsteğe bağlı diğer dil sürümleri	Çalışma Ortamı
Sıcaklık 20℃±2℃, sıcaklık değişimi	<1℃/Saat; Nem %30~%80 RH; Titreşim <0.02g'ler, ≤15Hz.Güç Kaynağı
AC220V/50Hz; 110V/60Hz	Boyut (GxDxY)
(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm	Ambalaj Boyutu (GxDxY)
(10307801260)mm	(113010001270)mm	(113010001270)mm	(113010001270)mm	(125010351460)mm	Brüt/Net Ağırlık
220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg	Not:

"L", milimetre cinsinden ölçülen uzunluğu temsil eder ve Z ekseninin mekanik doğruluğu, odaklama doğruluğuna ve iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme, yaklaşık bir değerdir ve ekranın boyutu ve çözünürlüğü ile yakından ilgilidir.

Müşteriler, görüntü büyütme elde etmek için ihtiyaçlarına göre 0.5X veya 2X yardımcı bir lens eklemeyi seçebilirler.

iMS-2010/5040 mermerden yapılmış çalışma tezgahlarıdır, iMS-2515/3020/4030 ise metalden yapılmış çalışma tezgahlarıdır.

Ürün Yapılandırma Model Açıklaması (iMS-2515 ile örnek) :

Sensör Yapılandırması

2.5D	3D	Emtia	3D	Emtia
2.5D Görüntü Ölçüm Makinesi	3D Temas ve Görüntü Ölçüm Makinesi	2.5D Yarı Otomatik Görüntü Ölçüm Makinesi	3D Yarı Otomatik Temas ve Görüntü Ölçüm Makinesi	Model
X Ekseni Seyahati mm	iMS-2515B	iMS-2515C	iMS-2515D	Tip
A	B	C	D	Anlamı
Optik Zoom lens Sensörü	Zoom lens Sensörü ve	Temas Probu Sensörü Zoom lens Sensörü ve Z ekseni Otomatik Odaklama Fonksiyonu	Zoom lens Sensörü, Temas Probu Sensörü ve Otomatik Odaklama Fonksiyonu	Z ekseni Otomatik Odaklama
Olmadan	İle	İle	Yazılım	Yazılım
Olmadan	İle	Yazılım	İle	Yazılım
iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2	Manuel Görüntü Ölçüm Makinesi Modelleri ve Özellikleri

:Model

X Ekseni Seyahati mm	IMS-2010A	X Ekseni Seyahati mm	IMS-2010A	X Ekseni Seyahati mm	IMS-2010A	X Ekseni Seyahati mm	IMS-2010A	X Ekseni Seyahati mm	IMS-2010A
521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J	IMS-2010B
521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J	IMS-2010C
521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J	IMS-2010D
521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J	IMS-6040A
521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	200x100x200	200x100x200

Seyahat mm

Model	X Ekseni Seyahati mm	Y Ekseni Seyahati mm	Z Ekseni Standart Seyahati	mm 100x100x100	mm 100x100x100
IMS-1010	100	200	200	200	200x100x200
IMS-2010	200	400	200	400	200
IMS-2515	250	150	200	400	200
IMS-3020	300	200	400	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.
IMS-4030	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.	200	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.
IMS-5040	500	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.
IMS-6040	600	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.	400	Diğer seyahat özellikleri, müşteri ihtiyaçlarına göre özelleştirilebilir.

Görüntü Ölçüm Makinesi

Endüstri Uygulaması:Görüntü Ölçüm Makinesi

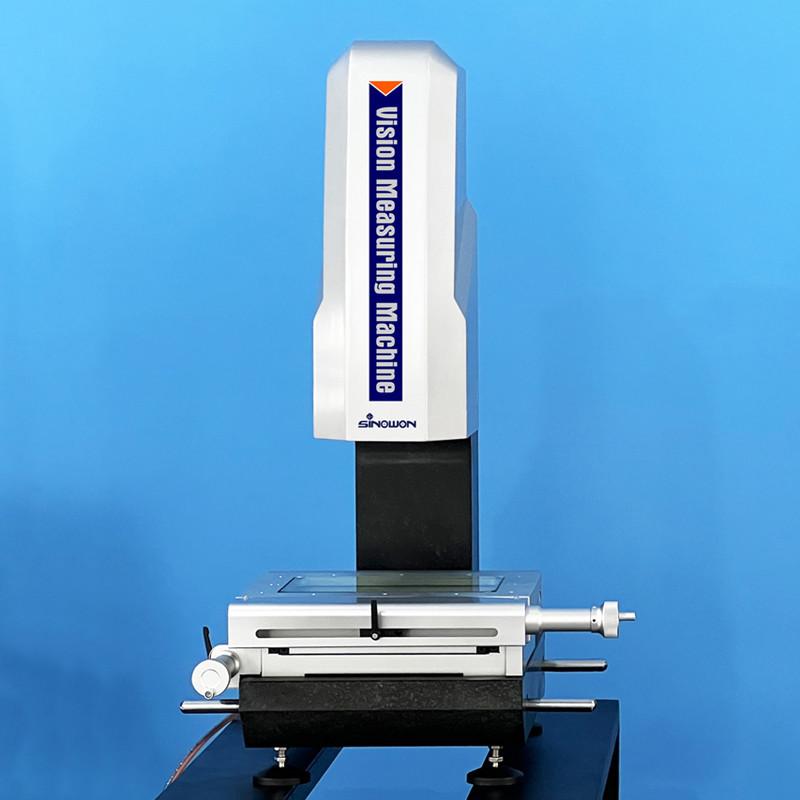

Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı 2

Endüstri Uygulaması:Optik ölçüm Makinesi OMM, Görüntü Ölçüm Makinesi ve Temassız Ölçüm Makinesi, İki Boyutlu ölçüm Makinesi, 2.5 Boyutlu Ölçüm Makinesi olarak da bilinir, modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemini benimser. Geometrik boyutların ve geometrik toleransların ölçümü kaçınılmaz hale gelir.

Optik ölçüm Makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrümanlar, donanım, plastik ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Örneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB kartları, yaylar, donanım, elektronik, plastik, havacılık, uzay vb., geleneksel kumpasların, mikrometrelerin ve Profil projektörlerinin eksikliklerini giderir, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyetli, yüksek verimli ve yüksek güvenilirliğe sahip bir ölçüm Makinesidir.

Ölçülecek nesne, optik büyütme sistemi ile büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra, çeşitli karmaşık ve hassas parçaların konturu ve yüzey şekli, boyutu, açısı ve konumu otomatik olarak tespit edilebilir. Mikro inceleme ve kalite kontrol. Ölçüm verileri, eksiksiz bir mühendislik çizimi haline gelmek için AUTOCAD'e aktarılabilir ve DXF, IGS ve diğer formatlardaki belgeler oluşturulabilir ve ayrıca CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımına aktarılabilir.

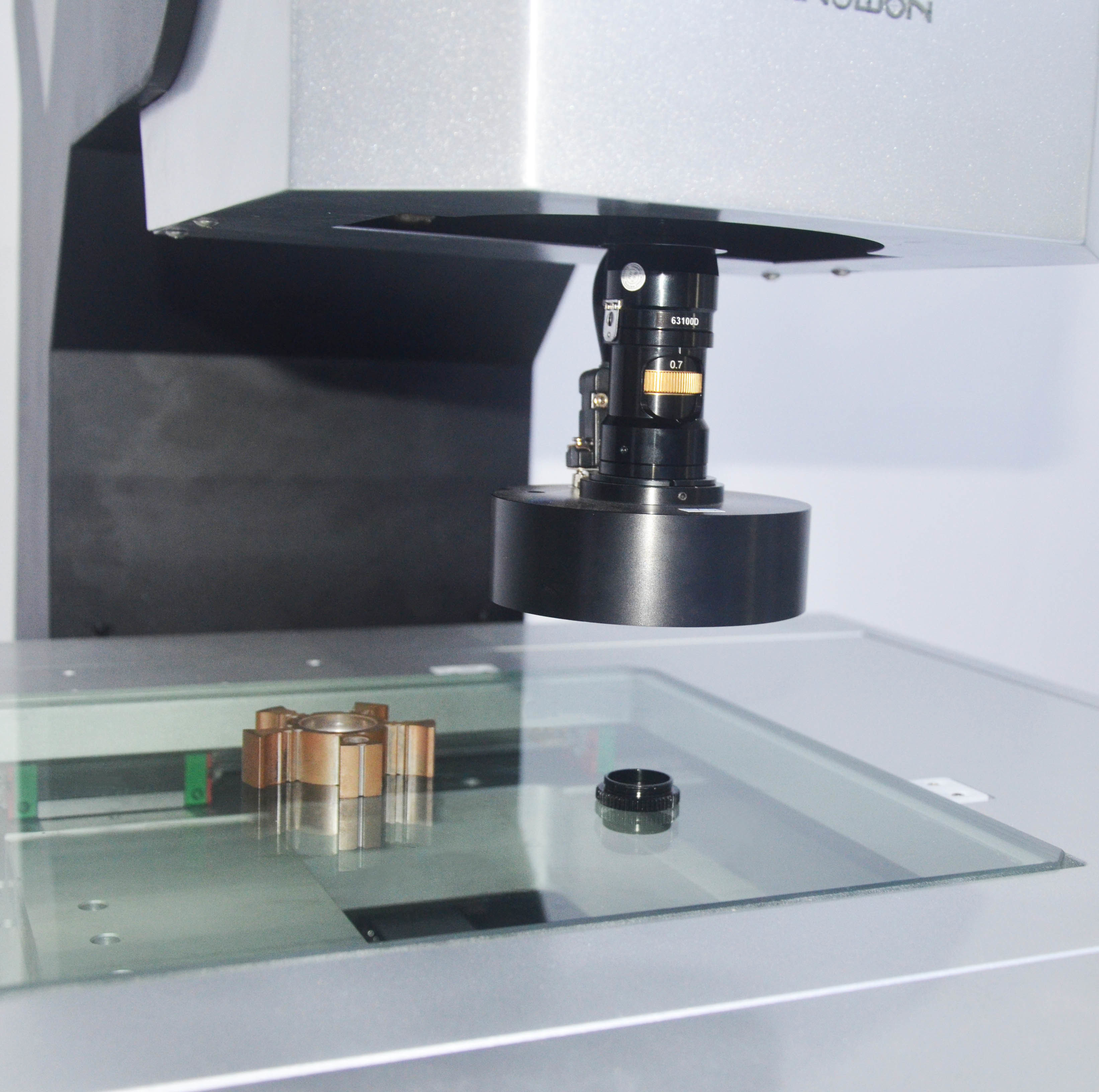

Yüksek hassasiyetli yarı otomatik görüş ölçüm makinesi CE ROHS sertifikalı 3
