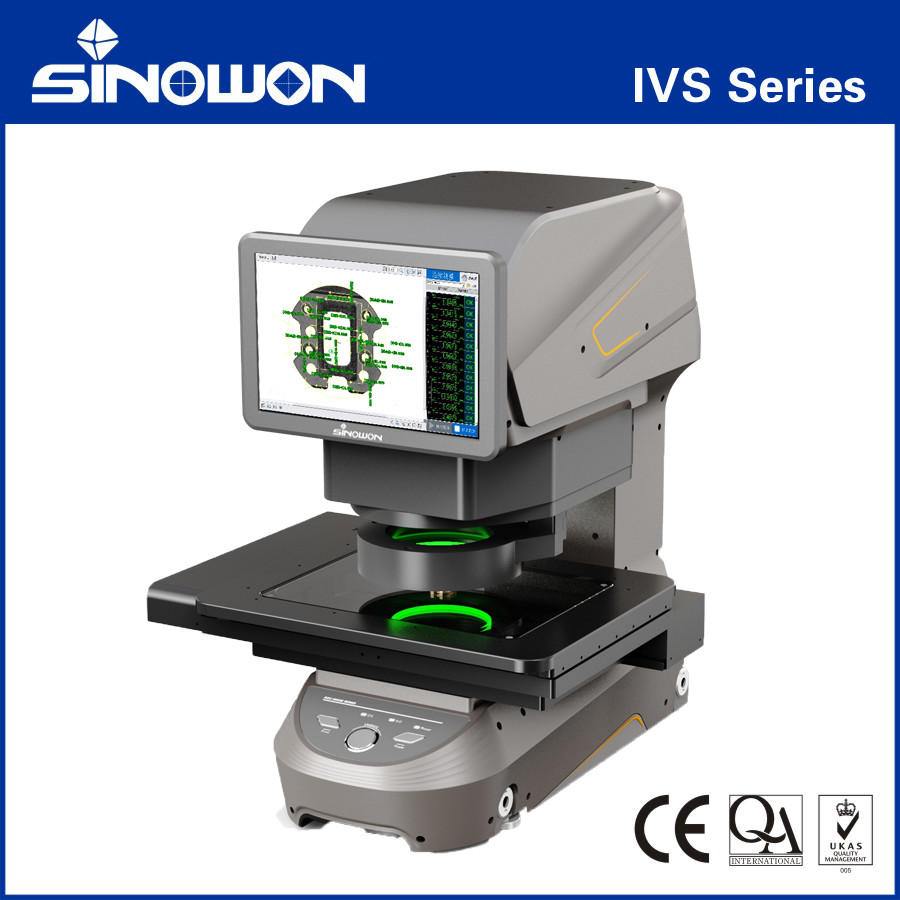

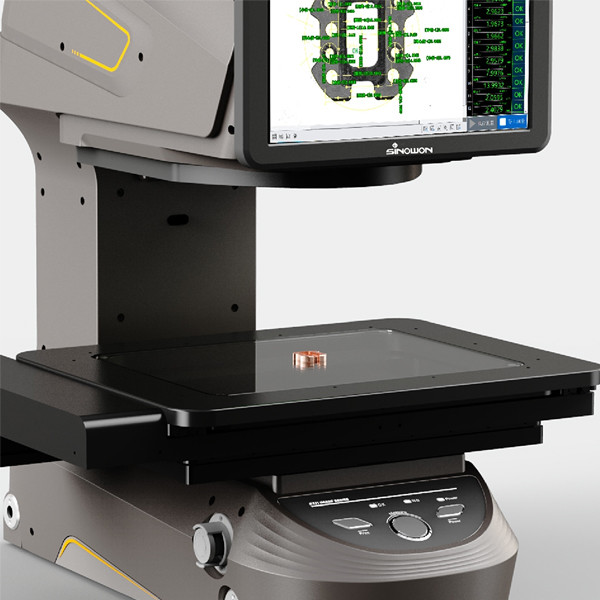

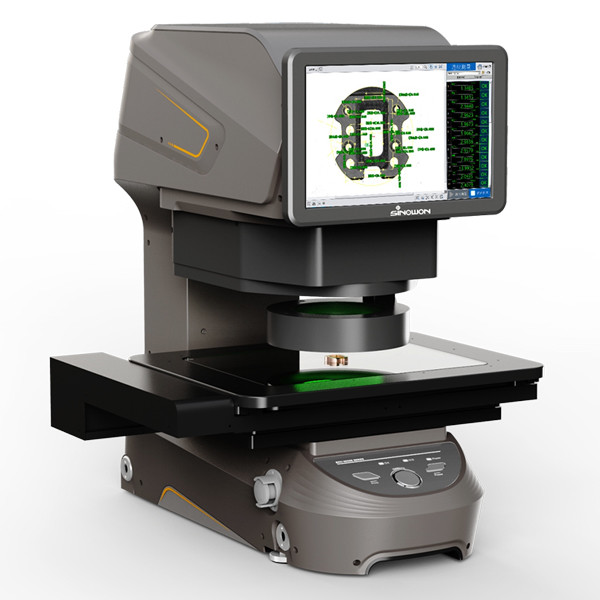

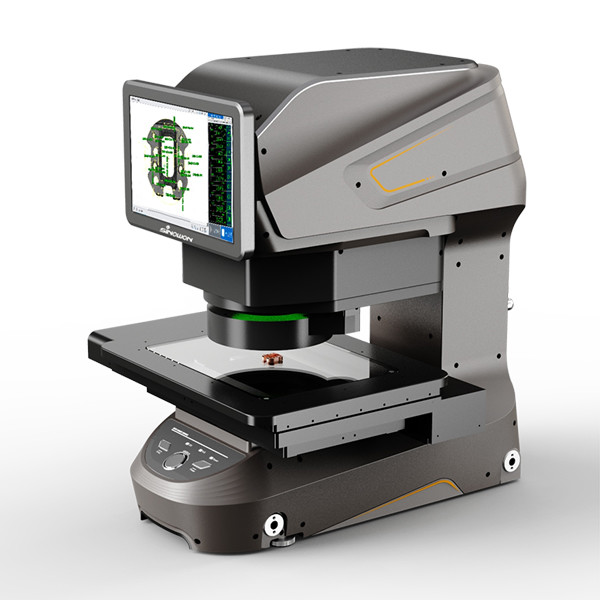

Anında Görüntü Sistemi IVS-202 Serisi
Ürün Özellikleri:Tezgah Tipi Anında Ölçüm Sistemi
● Masa yapısı, kompakt boyut, kolay kullanım.
● Tek Tuşla Ölçüm, ayrıca otomatik ölçüm elde etmek için IO sinyali ile eşleştirilebilir.
● Rapor otomatik olarak veri yönetim sistemine yüklenebilir.
Yüzey Işığı Altında Yüksek Hassasiyetli Ölçüm
● Çift Büyütmeli Telecentric Lens ve iki adet 20MP kamera, otomatik çok açılı yüzey ışığı ve isteğe bağlı koaksiyel yüzey ışığı ile donatılmıştır.
● Bağımsız, güçlü bir yapay zeka kenar hesaplama algoritması ile, yüzeyde hassas kenar arama kolayca gerçekleştirilebilir ve sınır karmaşası için geçersiz alanlar filtrelenebilir.
● Yüzey ışığının ölçüm tekrarlanabilirliği, alt ışığınkine benzer bir seviyeye ulaşabilir.
Hızlı Ölçüm ve Kolay Kullanım
Sistem bir saniyede 100 boyut ölçebilir, ölçüm süresini büyük ölçüde azaltır. Yazılımın operasyon arayüzü basit ve anlaşılması kolaydır ve ölçüm programı ve parametre ayarı kolayca yazılabilir. Otomatik odaklama, otomatik konumlandırma ve otomatik ölçüm fonksiyonu ile, herhangi bir operasyon kararlı ölçüm sonuçları elde edebilir.
● Yazılımın operasyon arayüzü basit ve anlaşılması kolaydır ve ölçüm programı ve parametre ayarı kolayca yazılabilir.
● Otomatik odaklama, otomatik konumlandırma ve otomatik ölçüm fonksiyonu ile, herhangi bir operasyon kararlı ölçüm sonuçları elde edebilir.
Kullanışlı
| Hızlı Ölçüm ve Kolay KullanımGüçlü Donanım Kombinasyonu
| Hızlı Ölçüm ve Kolay KullanımÇift Büyütmeli Telecentric Lens ve iki adet 20MP kamera, otomatik çok açılı yüzey ışığı ve isteğe bağlı koaksiyel yüzey ışığı ile donatılmıştır. Bağımsız, güçlü bir yapay zeka kenar hesaplama algoritması ile, yüzeyde hassas kenar arama kolayca gerçekleştirilebilir ve sınır karmaşası için geçersiz alanlar filtrelenebilir. Yüzey ışığının ölçüm tekrarlanabilirliği, alt ışığınkine benzer bir seviyeye ulaşabilir.
Kolay
| Hızlı Ölçüm ve Kolay KullanımSistem bir saniyede 100 boyut ölçebilir, ölçüm süresini büyük ölçüde azaltır. Yazılımın operasyon arayüzü basit ve anlaşılması kolaydır ve ölçüm programı ve parametre ayarı kolayca yazılabilir. Otomatik odaklama, otomatik konumlandırma ve otomatik ölçüm fonksiyonu ile, herhangi bir operasyon kararlı ölçüm sonuçları elde edebilir.
Özellikler:
Model
| IVS-100D |
IVS-202D |
IVS-302D |
Kod # |
| 500-011 |
500-021 |
500-031 |
Ölçüm Aralığı |
| X |
φ100 |
200mm |
Z |
Y |
| 200mm |
Z |
Z |
| 75mm |
FOV |
FOV |
FOV |
| Yüksek Hassasiyet Modu |
± 1.5μm |
Geniş Alan Modu |
|
± 3μm
|
Tekrarlanabilirlik |
| Yüksek Hassasiyet Modu |
± 1.5μm |
Geniş Alan Modu |
| ± 3μm |
Minimum Birim |
| 0.1μm |
Hassasiyet |
| Yüksek Hassasiyet |
Bağlama Olmadan |
±3μm |
Bağlama İle |
| ±5+L/150μm |
|
Geniş Alan |
Geniş Alan |
| Bağlama Olmadan |
±3μm |
Bağlama İle |
| ±5+L/150μm |
|
Ağırlık |
Ağırlık |
| 33 Kg |
45 Kg |
50 Kg |
Optik Sistem |
| Kamera |
1" 20MP BW Kamera * 2 |
Lens |
| Çift Büyütmeli Telecentric Lens |
Yüzey Işığı |
| İki Halkalı Kaldırılabilir Işık |
Alt Işık |
| Yeşil Paralel Alt Işık |
Kapasite |
| 5 Kg |
Ölçüm Yazılımı |
| GD&T Yazılımı |
Güç Kaynağı |
| 220V±10%,50Hz |
Çalışma Ortamı |
| Sıcaklık: 20±3℃, Nem: %30-80, Titreşim: ＜0.002g,15HZ |
Boyut (U*G*Y) mm |
| 600*300*650mm |
600*410*650mm |
600*510*650mm |
|
