Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi

1 set
MOQ
Can be discussed
fiyat
Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Kod#: 502-120G
X/Y Eksen Hareketi: (300*200) mm
Boyut(GxDxY): (1237*740*1664)mm
Ağırlık: 380kg
Z Eksen Seyahati: 200 mm
X/Y/Z-3 eksenli doğrusal ölçekler: İthal Doğrusal Ölçek Çözünürlüğü: 0.5um
Yükleme kapasitesi: <25Kg
Ölçme Yazılımı: Coğrafi Bölge
Vurgulamak:

Anlık Video Ölçüm Sistemleri

,

Kantelever Video Ölçüm Sistemleri
Temel bilgiler
Menşe yeri: Jiangmen, Çin
Marka adı: SINOWON
Sertifika: CE/ROHS
Model numarası: IVS-322A
Ödeme & teslimat koşulları
Ambalaj bilgileri: Kontrplak
Teslim süresi: 30 İŞ GÜNÜ
Ödeme koşulları: L/C, T/T
Yetenek temini: 100 takım/ay
Ürün Açıklaması

Konsol Anında Görüntü Ölçüm Sistemi IVS-322 Serisi

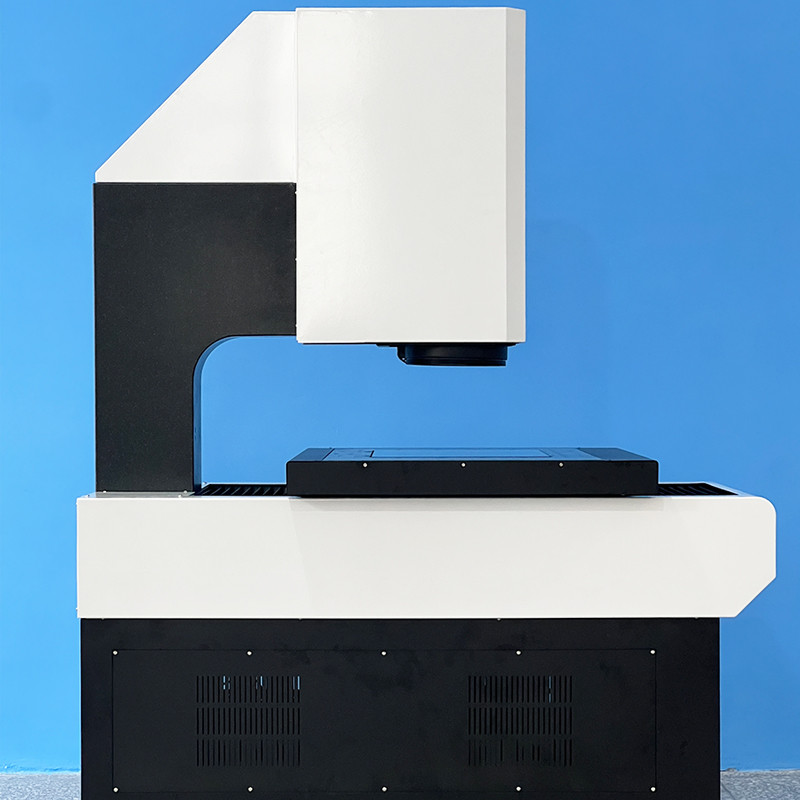

Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi 0



Ürün Tanıtımı:



IVS serisi, üç eksenli otomatik motorlu kontrol ile GD&T ölçümü için geliştirilmiş, çift büyütmeli lens sistemine sahip, konsol tipi, tam otomatik anında görüntü ölçüm makinesidir. Doğrusal ve geometrik boyutların hızlı ve doğru bir şekilde ölçülmesini sağlamak için otomatik odaklama, otomatik aydınlatma kontrolü ve donanım ve yazılım konfigürasyonunun otomatik hareketi ile donatılmıştır.



Ürün Özellikleri:20 milyon piksellik bir kamera ve çift büyütmeli çift telecentrik lens ile donatılmış olup, görüntü kalitesi mükemmeldir;

  • 0,02°'nin altındaki yüksek telezentriklik tasarımı, önemli yükseklik farklılıkları olan ürünler için ölçüm doğruluğunu sağlar;
  • 0,01%'in altındaki düşük TV bozulması ve tüm görüntüdeki bozulmanın tekdüzeliği, ölçümün dinamik tekrarlanabilirlik doğruluğunu sağlar;
  • Çift büyütme tasarımı, geniş bir görüş alanıyla verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetli ölçüm sağlayarak, müşterilerin verimlilik ve doğruluk konusundaki ikili ihtiyaçlarını karşılar;
  • XYZ üç eksenli CNC tam otomatik hassas kontrol, doğru konumlandırma sağlar;
  • Hint mermeri taban ve kolon kullanımı iyi bir stabilite sağlar;
  • Hassas lineer kılavuzlar, taşlanmış bilyalı vidalar, AC servo motorlar vb., hareket sisteminin doğruluğunu ve stabilitesini sağlar;
  • 0,5μm yüksek hassasiyetli lineer skala, sistemin konumlandırma ve ölçüm doğruluğunu sağlar;
  • Çeşitli ölçüm senaryolarına uyum sağlamak için çeşitli ışık kaynakları ve akıllı bir kaldırma fonksiyonu ile donatılmıştır;
  • Güçlü ve kullanımı kolay Geomea ölçüm yazılımı, kalite kontrolünü artırır;
  • Toplu ölçümleri verimli ve hızlı bir şekilde tamamlamak için otomatik ölçüm programları kurulabilir;
  • İsteğe bağlı temassız beyaz ışık sensörleri, kalınlık, düzlük vb. ölçmek için kullanılabilir.
  • Uygulama:



Büyük boyutlu nesnelerin hassas ölçümü için uygulanabilir

  • 3C endüstrisi: cep telefonu ekranları, cep telefonu kasaları
  • Elektronik endüstrisi: PCB kartları
  • Yeni enerji: lityum piller
  • Otomotiv endüstrisi: hassas parçalar
  • Özellikler:



Emtia



2.5D Otomatik Model
X Eksen Hareketi mm IVS-432 X/Y Eksen Hareketi(mm)
(300*200)mm (400*300)mm Boyut(GxDxY)
(1237*740*1664)mm (1337*840*1664)mm Ambalaj Boyutu
(1400*960*1900)mm (1500*1060*1900)mm Ağırlık
380Kg 600Kg Z Eksen Hareketi(mm)
200mm X/Y/Z-3 eksen Lineer Skalalar
İthal Lineer Skala Çözünürlüğü: 0.5um Kılavuz Modu
Hassas lineer kılavuz, çift raylı çift kaydırıcılı kılavuz. Çalışma Modu
Joystick kontrol cihazı, Fare işlemi, otomatik algılama programı Yük Kapasitesi
＜25Kg Çalışma Ortamı
Sıcaklık 20℃±2℃, Nem Aralığı

<2℃/saat,Nem %30~80, Titreşim

<0.002g, <15HzGüç Kaynağı
AC220V/50Hz; 110V/60Hz Ölçüm Yazılımı
Geomea Kamera
1’” 20Mpixel S/B Kamera Çift Telecentrik Lens
Çift Oranlı Çift Telecentrik Lens Büyütme
0.16X 0.64X Görüntü Ölçümü
Tekrarlanabilirlik Hareket Yok ±1μm ±0.5μm Hareket
±2μm Bağlama Doğruluk*
Bağlama Yok ±3.9μm ±2μm Bağlama
±7μm ±4μm Çalışma mesafesi
145±2mm Telezentriklik Telezentriklik
＜0.02° Alan Derinliği Alan Derinliği
6mm@25 lp/mm 0.6mm@64 lp/mm Görüş Alanı(mm)(D*Y*V)
1” 82*55*100 21*14*25 53*44*69
13*11*17 2/3”
Çözünürlük
20um 7.8um Aydınlatma Sistemi

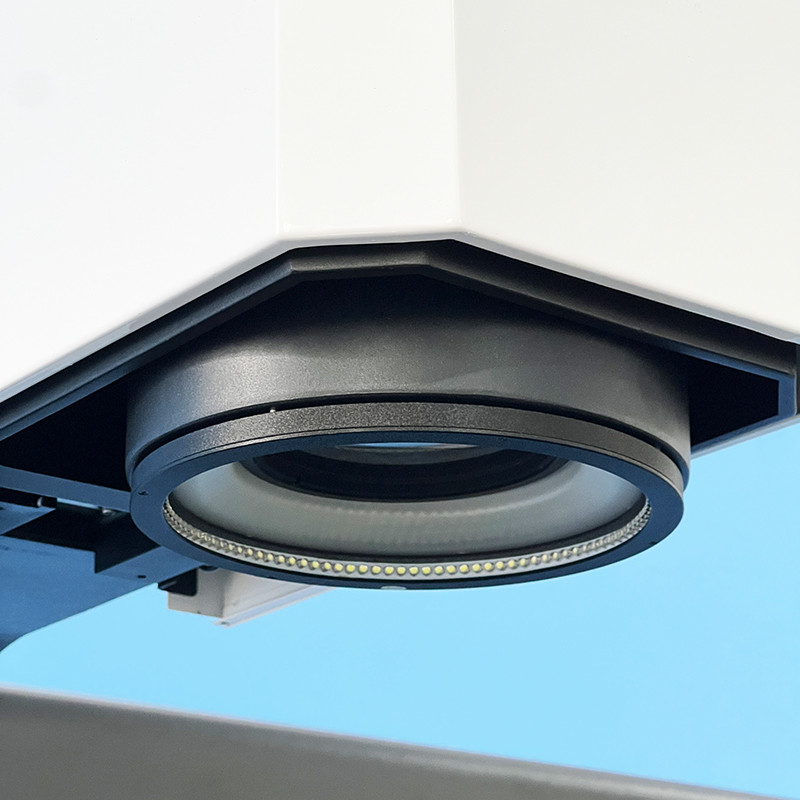

Kontur LED paralel kontur aydınlatması Yüzey
0~255 seviyede sürekli ayarlanabilir LED aydınlatma Ürün Konfigürasyon Modeli Açıklaması (IVS-322 ile örnek):





Ürün Kategorisi



2.5D Emtia Emtia
2.5D Otomatik

Görüntü Ölçüm Makinesi

2.5D Otomatik Lazer Tarama ve Görüntü

Ölçüm Makinesi

Model
X Eksen Hareketi mm 300 300
A C Anlamı
Optik Yakınlaştırma-lens Sensörü Yakınlaştırma-lens Sensörü ve Lazer Sensörü Temas Probu
Yok Omron Lazer Omron Lazer
Yok Omron Lazer Anında Görüntü Ölçüm Sistemi Modelleri ve Özellikleri:



Model



X Eksen Hareketi mm IVS-322A X Eksen Hareketi mm IVS-322A
300 IVS-432A 400 IVS-322C
300 IVS-432C 400 Anında Görüntü Ölçüm Sistemi Ölçüm Alanı Kılavuz Tablosu:



Hareket



Model X Eksen Hareketi mm Y Eksen Hareketi

mm

Z Eksen Standart Hareketi mm

 Z Eksen Maksimum Özel Hareketi mm 100X100X100
IVS-111T 100 ------ ------ ------ 250X150X150
IVS-2515 250 400X300X200 200 400 200
IVS-3020 300 200 400 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
300 200 400 400 400X300X200
300 200 400 400 400X300X200
IVS-432A 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 200 400 200
400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 200 400 200
AutoFlash432A 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 200 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 200 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
AutoFlash542A 500 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.
500 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir. 400 Diğer hareket özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

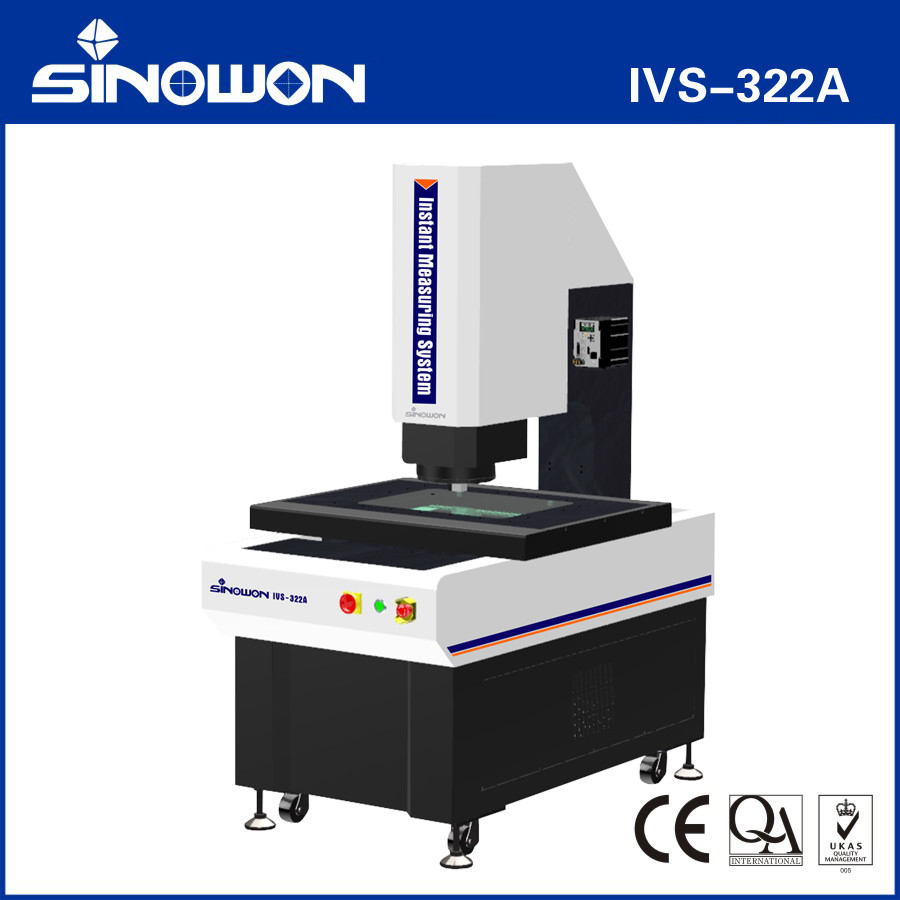

Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi 1

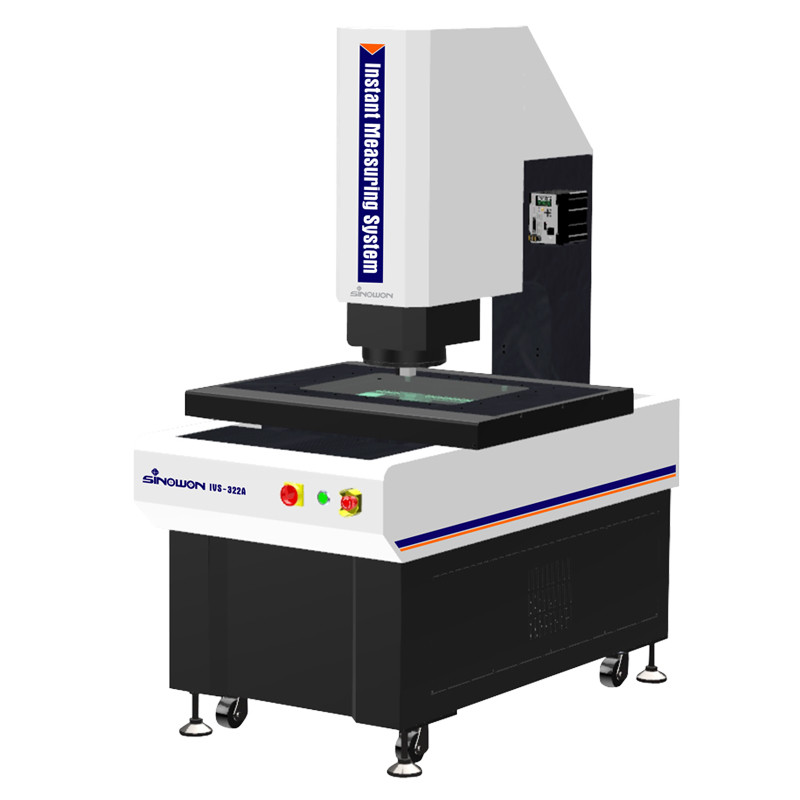

Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi 2

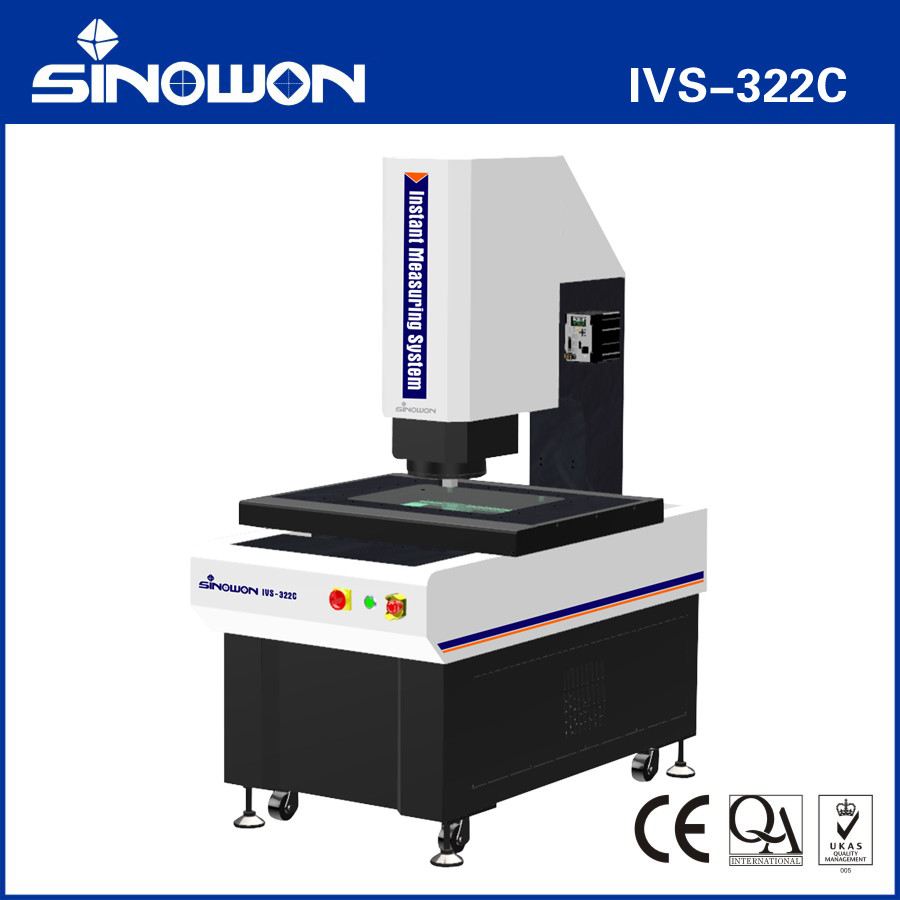

Kantelever Anlık Video Ölçüm Sistemleri IVS-322 Serisi 3
