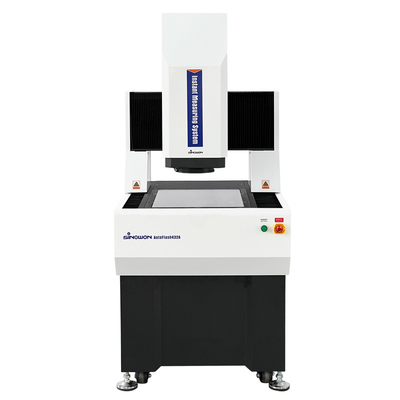

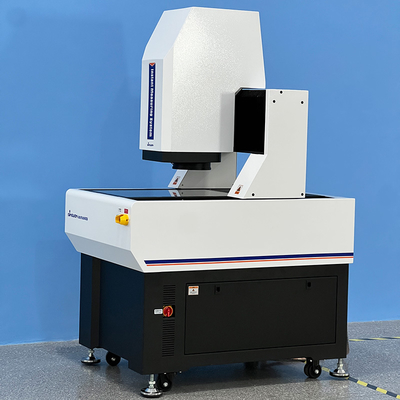

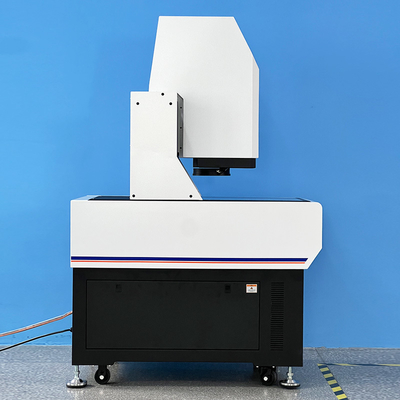

650Kg Anlık Görme Ölçme Sistemi Mobil Köprü Tipi Görme Ölçme Makinesi

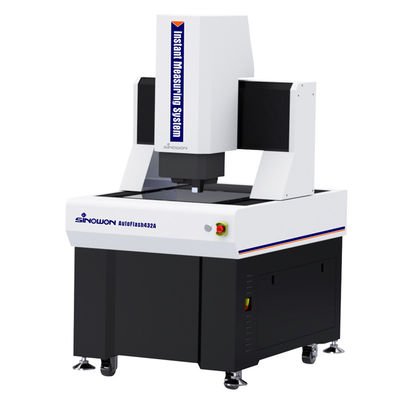

Mobil Köprü Anında Görüntü Ölçüm Sistemi AutoFlash Seri

Ürün Tanıtımı:

AutoFlash serisi, üç eksenli otomatik elektrik kontrolü ile GD&T ölçümleri için özel olarak geliştirilmiş, yüksek hassasiyetli, tamamen otomatik bir Anında Görüntü Ölçüm Sistemidir. Hem donanım hem de yazılımda otomatik odaklama, otomatik aydınlatma kontrolü ve otomatik hareket yapılandırması ile donatılmıştır ve doğrusal ve geometrik boyutların hızlı ve doğru bir şekilde ölçülmesini sağlar. Mobil köprü yapısı, ölçülen iş parçasının sabit kalmasını sağlayarak ölçüm doğruluğunu ve kararlılığını garanti eder, bu da onu elektronik, tıbbi ekipman, LCD ve havacılık gibi endüstrilerde ölçüm yapmak için uygun hale getirir.

Ürün Özellikleric:

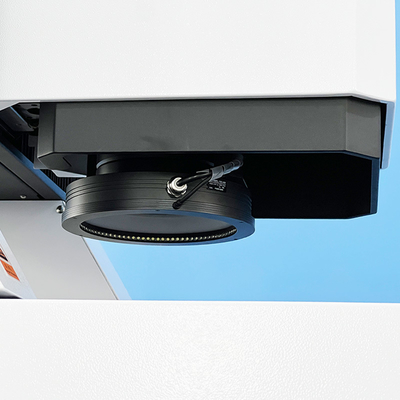

• 20 milyon piksellik bir kamera ve çift büyütmeli çift telecentrik lens ile donatılmış, görüntüleme kalitesi mükemmeldir;
• 0,02°'nin altındaki yüksek telezentri tasarımı, önemli yükseklik farklılıkları olan ürünler için ölçüm doğruluğunu sağlar;
• 0,01%'in altındaki düşük TV bozulması ve tüm görüntüdeki bozulma tekdüzeliği, ölçümün dinamik tekrarlanabilirlik doğruluğunu sağlar;
• Çift büyütme tasarımı, geniş bir görüş alanı ile verimli ölçüm ve yüksek büyütme ile yüksek hassasiyetli ölçüm sağlar, müşterilerin verimlilik ve doğruluk konusundaki ikili ihtiyaçlarını karşılar;
• XYZ üç eksenli CNC tam otomatik hassas kontrol, doğru konumlandırma sağlar;
• Hint mermer taban ve kolon kullanımı iyi bir stabilite sağlar;
• Hassas lineer kılavuzlar, taşlanmış bilyalı vidalar, AC servo motorlar vb., hareket sisteminin doğruluğunu ve kararlılığını sağlar;
• 0,1μm yüksek hassasiyetli lineer skala, sistemin konumlandırma ve ölçüm doğruluğunu sağlar;
• Çeşitli ölçüm senaryolarına uyum sağlamak için çeşitli ışık kaynakları ve akıllı bir kaldırma fonksiyonu ile donatılmıştır;
• Güçlü ve kullanımı kolay Geomea ölçüm yazılımı, kalite kontrolünü artırır;
• Otomatik ölçüm programları, toplu ölçümleri verimli ve hızlı bir şekilde tamamlamak için kurulabilir;
• İsteğe bağlı temassız beyaz ışık sensörleri, kalınlık, düzlük vb. ölçmek için kullanılabilir.

Uygulama:

• Büyük boyutlu nesnelerin hassas ölçümü için uygulanabilir
• 3C endüstrisi: cep telefonu ekranları, cep telefonu kasaları
• Elektronik endüstrisi: PCB kartları
• Yeni enerji: lityum piller
• Otomotiv endüstrisi: hassas parçalar

Özellikler:

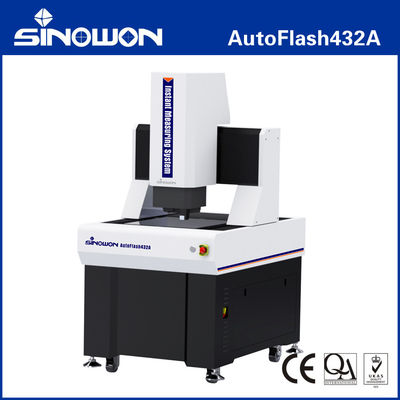

Ürün Yapılandırma Modeli Açıklaması (AutoFlash432 ile Örnek):

Anında Görüntü Ölçüm Sistemi Modelleri ve Özellikleri:Model

Hareket
