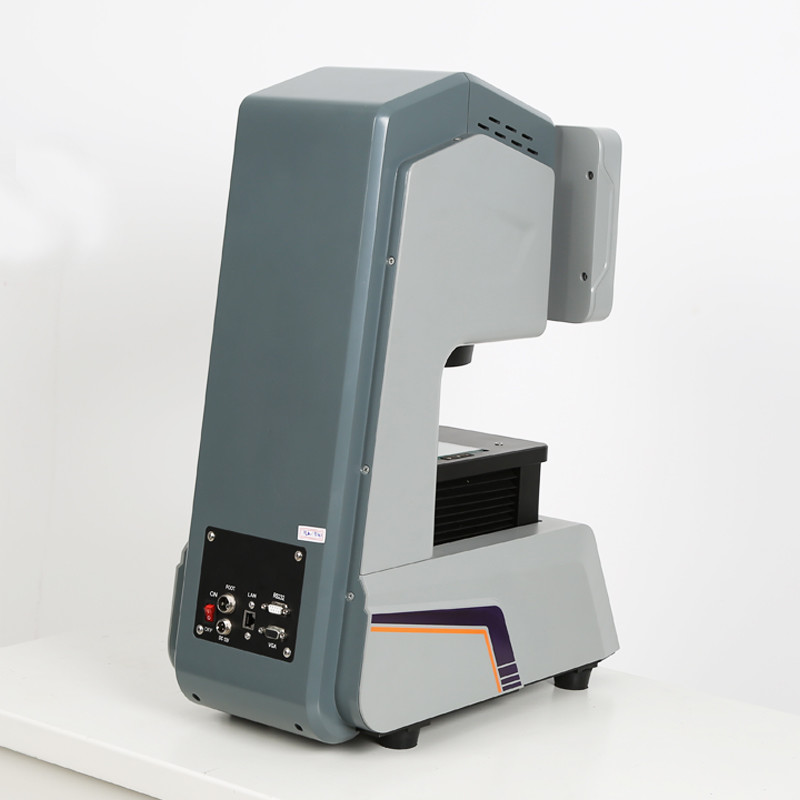

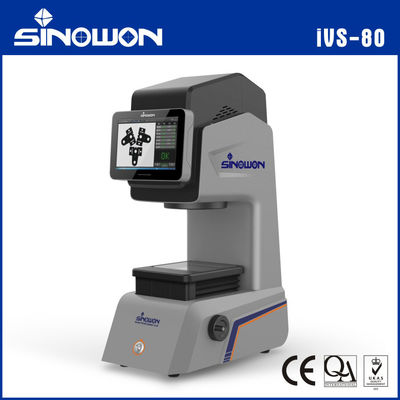

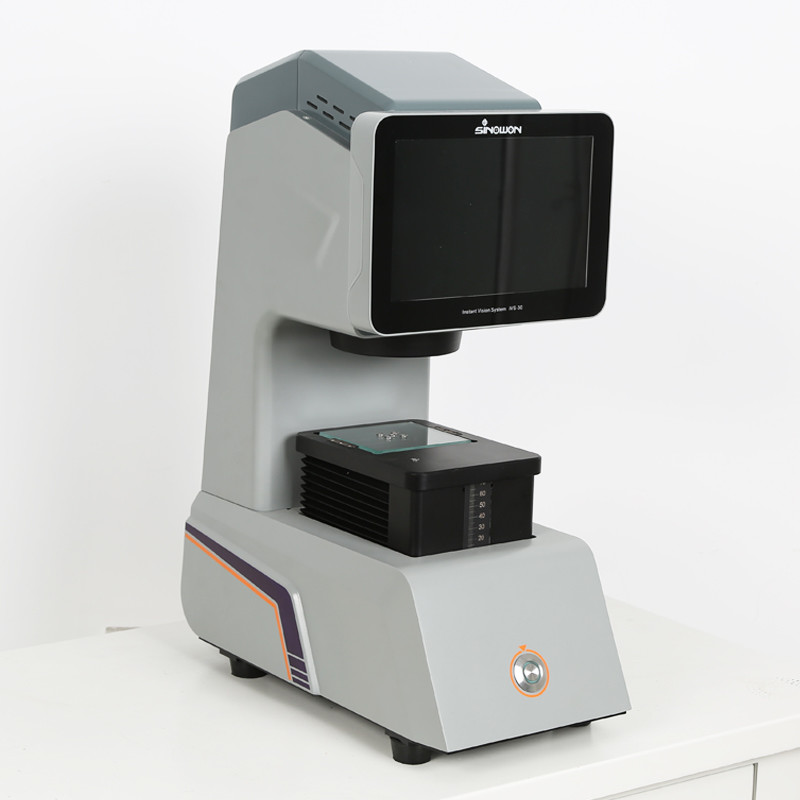

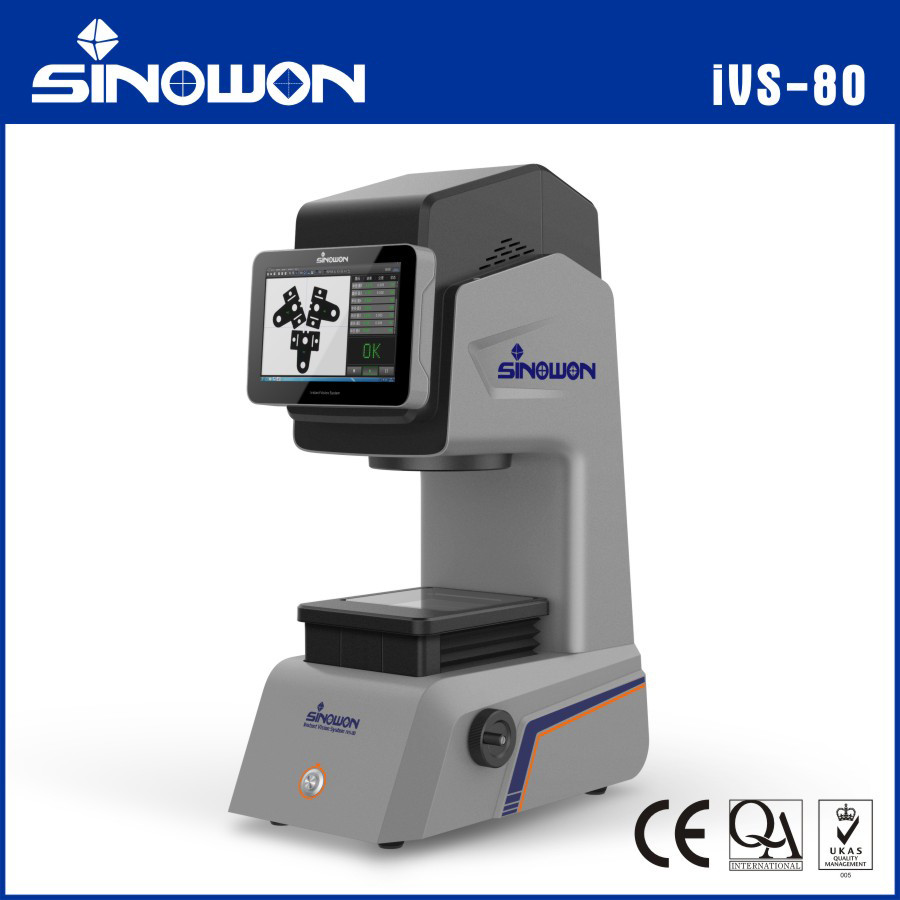

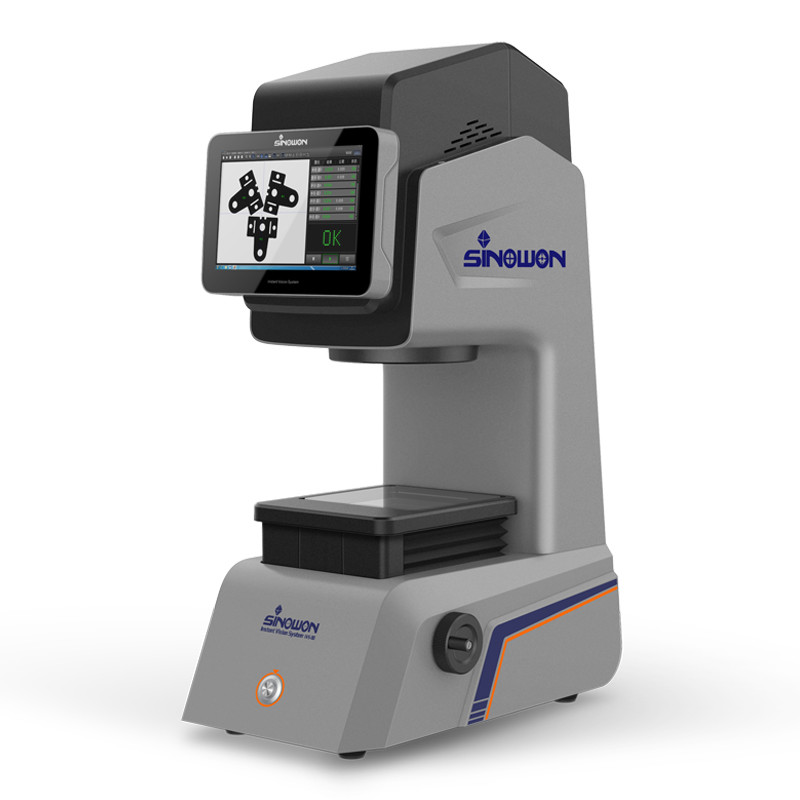

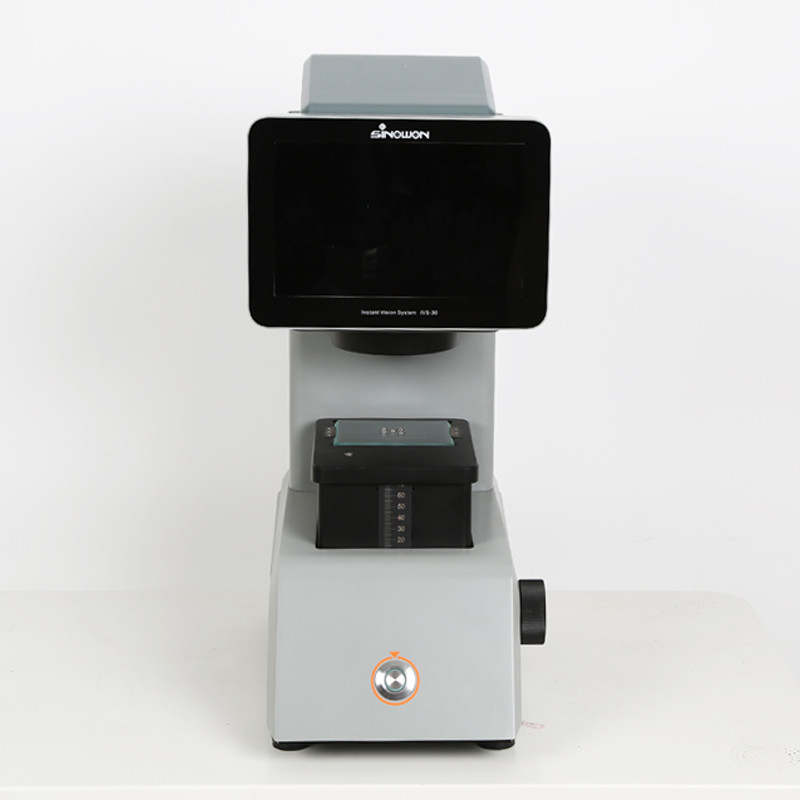

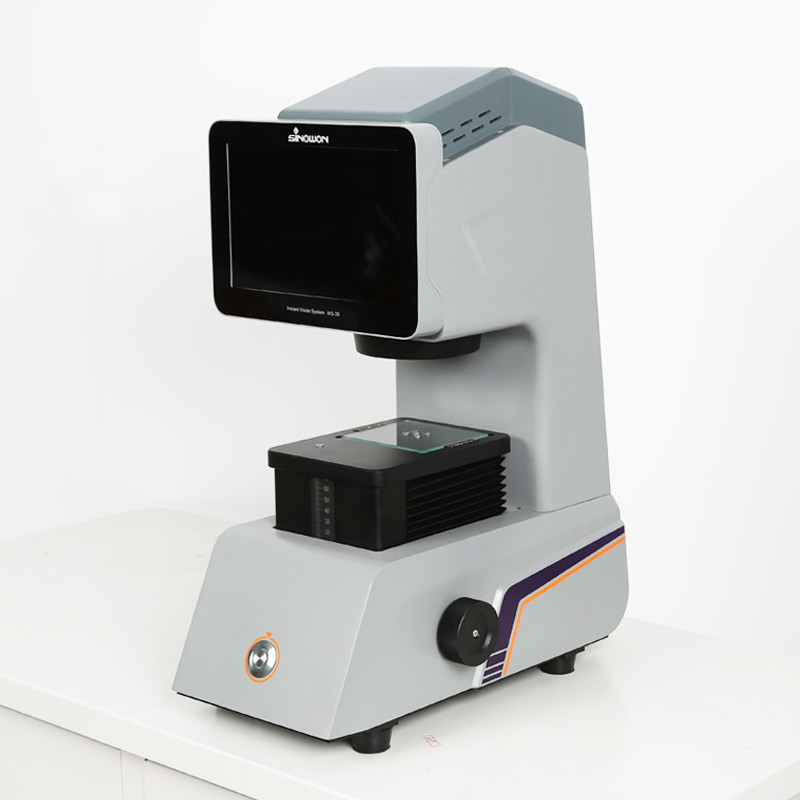

Anında Görüntü Ölçüm Sistemi IVS-80
1. Ürün Uygulaması:
Hassas vidalar, hassas yaylar, dişliler, cep telefonu kasası, cep telefonu camı, hassas metal parçalar ve küçük boyutlu diğer parçaların hızlı toplu ölçümünde yaygın olarak kullanılır.
2. Ürün Özellikleric:
Yüksek doğruluk ve mükemmel tekrarlanabilirlik
● Yüksek alan derinliği, düşük bozulmalı çift telecentrik lens, tekrar odaklamaya gerek yok.
● Yazılım, görüntüyü Sub-piksel kenar algılama ve çapak ve aykırı değerlerin otomatik olarak giderilmesi ve doğruluğu sağlamak için en küçük kareler yöntemiyle işler.
Kullanıcı dostu kullanım
● Otomatik konum ve yön düzeltmesi, numunenin kaydedilen şekline göre otomatik olarak algılar ve ölçer, bir düğmeye tıklayarak ölçüm yapar.
Verimli toplu ölçüm
● Birden fazla parçayı, test elemanını otomatik olarak tanımlar, ardından otomatik ölçüm yapar, toplu ölçüm gereksinimlerini karşılar.
● Tüm görüntü, çalışma tablasını hareket ettirmeye gerek yok, hem yüksek verimlilik hem de yüksek doğruluk.
● Verimliliği artırın, işçilik maliyetinden tasarruf edin, operatör hatasını ortadan kaldırın.
Kalite Kontrol ve İstatistiksel Proses Kontrol (SPC)
● Ölçüm değerlerini otomatik olarak kaydeder ve çıktı verir ve test verilerini basit bir şekilde uygular.
2.1 Mükemmel Doğruluk
Orijinal boyutu yüksek doğrulukla geri yükleyin
● Çift telecentrik lens ve yüksek alan derinliği, numunede yükseklik farkına, eğimli veya eğrili kesite ve diğer zor ölçüm elemanlarına izin verir. Ayrıca numune yerleşimi ve bulanık odaklama konusunda endişelenmenize gerek kalmadan düşük bozulma ve orijinal boyutu yüksek doğrulukla geri yükleyin.
● Düşük bozulmalı lens, net kenar görüntüsü, bozulma yok, ölçüm hatasını ortadan kaldırır.
● Doğruluğu sağlamak için sub-piksel (Sub Pixel), en küçük kareler yöntemi regresyon algoritması ve yüksek video telafisi ile yazılım.
2.2 Verimli Toplu Ölçüm
● Düzinelerce konumu ölçmek sadece 2~5 saniye sürer, ölçüm aralığında bir seferde 99 ölçüm yapılabilir, bu da ölçüm süresini önemli ölçüde kısaltır ve ölçüm verimliliğini artırır.
2.2.1 İş Parçası Yerleştirme——Konum ve fikstür gereksinimleri yok, lensin etkili aralığında herhangi bir yer.
2.2.2 İş Parçası Konumlandırma——Otomatik konum ve yön düzeltmesi, numunenin kaydedilen şekline göre otomatik olarak algılanır ve ölçülür.
2.2.3 İş Parçası Odaklama——Çift telecentrik lens, uzun çalışma mesafesi, yükseklik farkına izin verir;
2.2.4 İş Parçası Ölçümü——Tüm görüntü, programı içe aktarma, çalışma tablasını ve lensi hareket ettirme süresini azaltır.
2.2.5 Toplu Ölçüm——Yazılım, numunenin şeklini otomatik olarak kaydetme, otomatik konumlandırma, yön algılama, tekrarlanan ölçümler için koordinat orijini içindir.
● Düzinelerce konumu ölçmek sadece saniyeler sürer, ölçüm aralığında bir seferde 99 ölçüm yapılabilir.

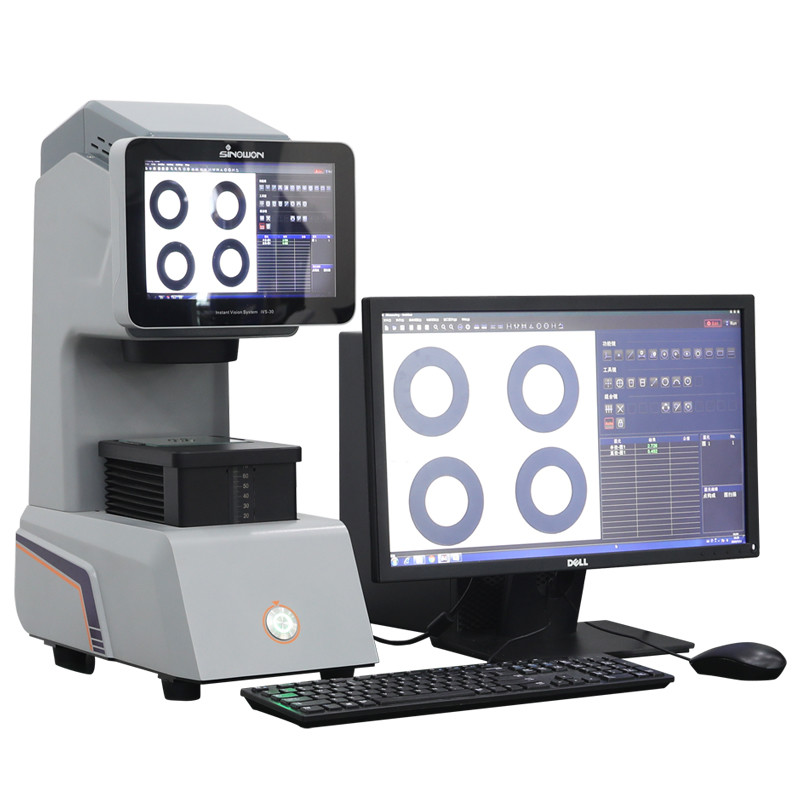

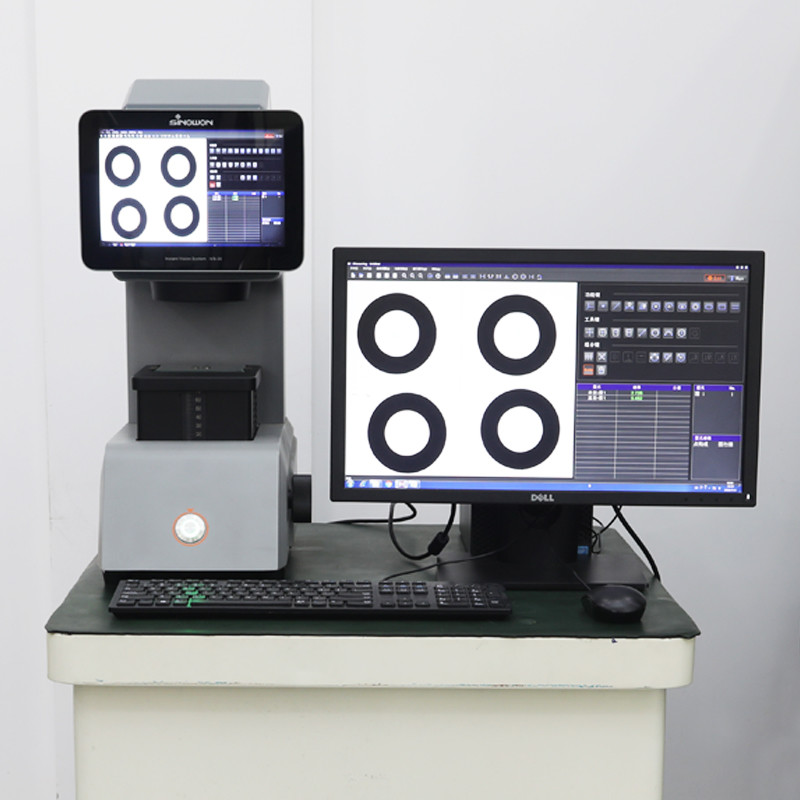

● Perspektif içinde birden fazla özdeş numune üzerinde eş zamanlı ölçüm yapılabilir.
2.3TümCörüntü
Çalışma tablasını hareket ettirmeye gerek yok, verimli ve yüksek doğruluk
2.3.1. Geleneksel ölçüm cihazları dar bir görüş alanına sahiptir, bir seferde yalnızca bir konumu test edebilir ve ölçüm yapmadan önce çalışma tablasını ve numuneyi hareket ettirmeyi gerektirir.
2.3.2 Geleneksel ölçüm cihazları tekrarlanabilir adımlar ve daha fazla zaman alan ve kullanımı karmaşıktır.
2.3.3 Geleneksel ölçüm cihazlarının, lineer ölçekler, çalışma tablası montaj doğruluğu vb. gibi destekleyici donanımın doğruluğunu dikkate alması gerekir.
Ölçüm alanının maksimum aralığında genel olarak görüntüleyebilir, birden fazla boyutun ölçümü bir kerede tamamlanabilir, verimliliği büyük ölçüde artırır, zamandan ve üretim maliyetinden tasarruf sağlar. Bu arada, müşterilerin ’ mozaik olmadan, genel görüntü ’ fikrini karşılar.
2.4 Kullanıcı Dostu Kullanım, Düşük Maliyetler.
Yüksek verimlilik, işçilik maliyetinden tasarruf edin, operatör hatasını ortadan kaldırın.
2.4.1 Fikstür, konum, düzeltme, odaklama, aydınlatma, çalışma kontrolü gereksinimleri yok, ölçüm alanının maksimum aralığında otomatik olarak ölçüm yapar, verimliliği büyük ölçüde artırır.
2.4.2 Herkes çalıştırabilir, genel çalışanlar gereksinimleri karşılayabilir, yüksek verimlilik, işçilik maliyetinden tasarruf sağlar.
2.5 Operatör Hatasını Etkili Bir Şekilde Ortadan Kaldırın
Çalışma yönteminden, numune yerleşiminden, ölçüm sırasından kaçının, operatör hatasını etkili bir şekilde ortadan kaldırın.
| İnsan hatası unsurları |
DiğerÖlçmeCihazları |
Anında Görüntü Ölçüm Sistemi
(İnsan Hatasını Ortadan Kaldırın)
|
|
Ölçme
Yöntemi
|
Operatör yazılımı ve makineyi bilmiyor |
Ölçüm yönteminin, nokta konumunun ve test yönünün belleği ve depolanması, otomatik çalışma, operatör hatasını etkili bir şekilde ortadan kaldırır |
| Operatörlerin duygu değişiklikleri doğruluk ve kararlılık sapmasına neden olur |
Otomatik ve Mekanizasyon, operatör hatasını ortadan kaldırır |
| Kısa çalışma mesafesi ve alan derinliği, tekrar tekrar odaklama yanlış yargıya ve mekanik toleransa neden olur |
Yüksek DOF çift telecentrik lens, uzun çalışma mesafesi, yükseklik farkına izin verir, tekrar odaklamaya gerek yok |
| Farklı operatörler, farklı alışkanlıklar ve odak netliği, nokta seçimi, aydınlatma yoğunluğu, farklı sonuçlar |
Aydınlatmayı, ölçüm modunu, nokta seçimi modunu otomatik olarak ezberleyin. |
|
Numune
Yerleştirme
|
Farklı konumlar ve yönler |
Fikstür olmadan ve rastgele yerleştirin |
| Fikstür kayması, nokta konumu koordinat orijin hatasına neden olur |
Otomatik konum ve yön ayarı ve doğru ölçüm yapın |
| Nokta konumu ve ölçülen elemanlar sıradan çıkar |
Otomatik ve Mekanizasyon |
2.6Basit Uygulama
2.6.1 Ölçülen değerleri otomatik olarak WORD, EXCEL, TXT belgelerine ve test verilerinin uygulaması için kolaylaştıran SPC istatistiklerine ve analizine kaydeder ve çıktı verir.
2.6.2 Toleranslar ayarlayabilir, ölçüm toleransı aştığında otomatik alarm verir ve otomatik olarak SPC istatistikleri ve analizleri yapar ve raporları çıkarır.
2.7Tersine Mühendisliği Destekleyin:
Yazılım tarafından içe aktarılan DXF dosyaları ölçülebilir, grafik ve veriler ayrıca diğer uygulamalar için DXF dosyaları için yazılımdan dışa aktarılabilir.
3. Özellikler:
| Model |
iVS-30 |
iVS-60 |
iVS-80 |
iVS-160 |
| Kod# |
500-030 |
500-060 |
500-080 |
500-160 |
| Lens |
0.3X Çift Telecentrik Lens |
0.17X Çift Telecentrik Lens |
0.088X Çift Telecentrik Lens |
0.088X Çift Telecentrik Lens |
| Çalışma Mesafesi |
110 mm |
110 mm |
120 mm |
390mm |
| Geniş Alan |
Ø 30mm(28x24) |
Ø 60mm(56x50) |
Ø116mm(94x76) |
Ø229.6mm(146.7x110) |
| Ölçüm Doğruluğu |
±2um |
±3um |
±4um |
±7um |
| Tekrarlanabilirlik Doğruluğu |
±1um |
±2um |
±2um |
±5um |
| Kamera |
2/3’’ 5 milyon piksel S/B kamera (Ethernet) |
| Aydınlatma |
Dijital kontroller, otomatik bellek |
| Telecentrik Yeşil LED Kontur aydınlatması |
| Halka Beyaz LED aydınlatması |
| PC Sistemi |
DELL (I5 Intel işlemciler) |
| Monitörler |
Dahili 10,4 inç LCD Monitör (1920*1080) |
| Harici 21,5 inç LCD Monitör (1920*1080) |
| Ölçüm Yazılımı |
iMeasuring 6.0 |
| Ölçüm Miktarı |
Maks.99 |
| Test Süresi |
<5S (100'den az test) |
| Çıktı verileri |
Test verileri, raporlar, sonuçları belirleyin (OK, NG, BEKLE), vb. |
| Fonksiyon |
2D ölçümler: noktalar, çizgiler, daireler, yaylar, açılar, mesafe, oval, O-ringler, Oluk, dikdörtgen, paralellik |
| Yardımcı Fonksiyon |
Kesişim, paralel, dik, teğet, ikiye bölme. |
| Geometrik Toleranslar |
Boyut toleransları ve konum toleransları, form ve konum toleransları (Nokta konumu eşmerkezlilik, doğrusallık, paralellik, yuvarlaklık, doğrusallık, profil vb.) |
| Ölçüm Modu |
Manuel / Otomasyon |
| SPC Veri Yönetimi ve Kontrolü |
√ |
| CAD Veri Girişi / Çıkışı |
√ |
| Güç Kaynağı |
AC100~240V,50~60Hz |
