Name: Süper Büyük Seyahat Otomatik Görüş Ölçme Sistemi Yüksek Hassasiyet Ölçme Makinesi
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision26162A
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 523-180R

X/Y Eksen Hareketi: (2600*1600)mm

Z Eksen Seyahati: 200 mm

X/Y/Z ekseni Doğrusal ölçek: Çözünürlük: 0.1um

XY Eksen Doğruluğu: ≤4.0+L/200(um)

Z Eksen Doğruluğu: ≤5.0+L/200(um)

Tekrarlanabilirlik: 2um

Ölçme Yazılımı: iÖlçme

Boyut(GxDxY): (3572*2170*1926)mm

Net ağırlığı: 6500kg

Vurgulamak:

Büyük Seyahat Otomatik Görüş Ölçüm Sistemi

Kesinlik Otomatik Görüş Ölçüm Sistemi

Otomatik hassas ölçüm makinesi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: AutoVision26162A

Belge: D4 Sinowon AutoVision26162 ...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: Kontrplak

Teslim süresi: 30 İŞ GÜNÜ

Ödeme koşulları: L/C, T/T

Yetenek temini: 100 takım/ay

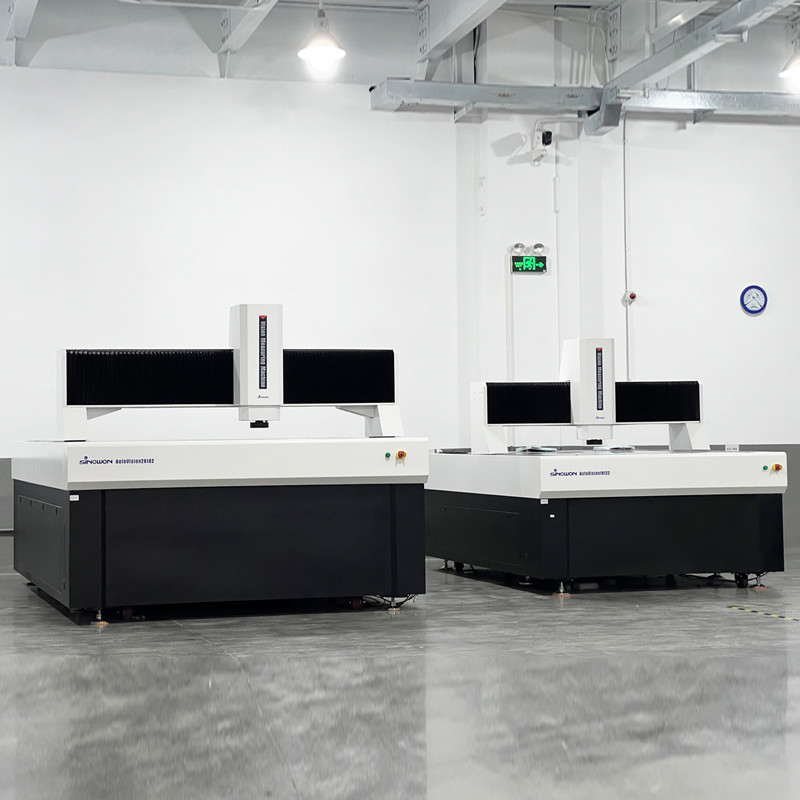

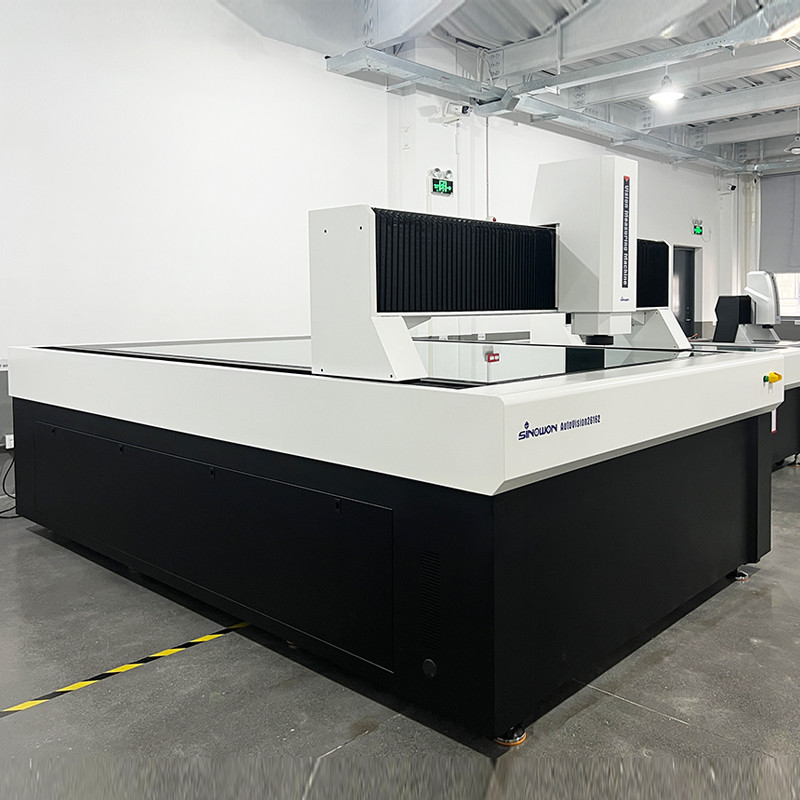

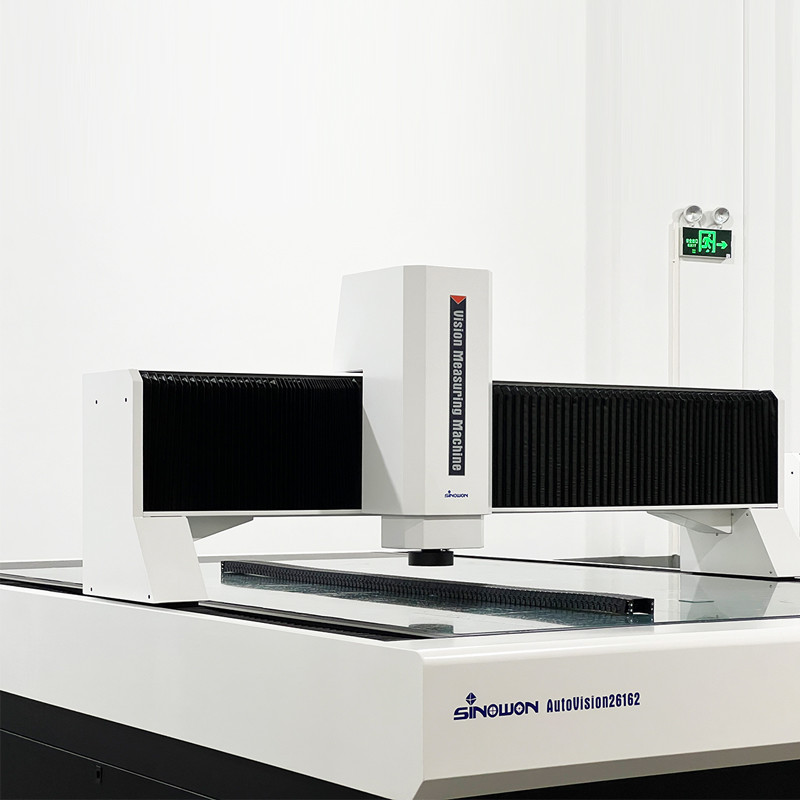

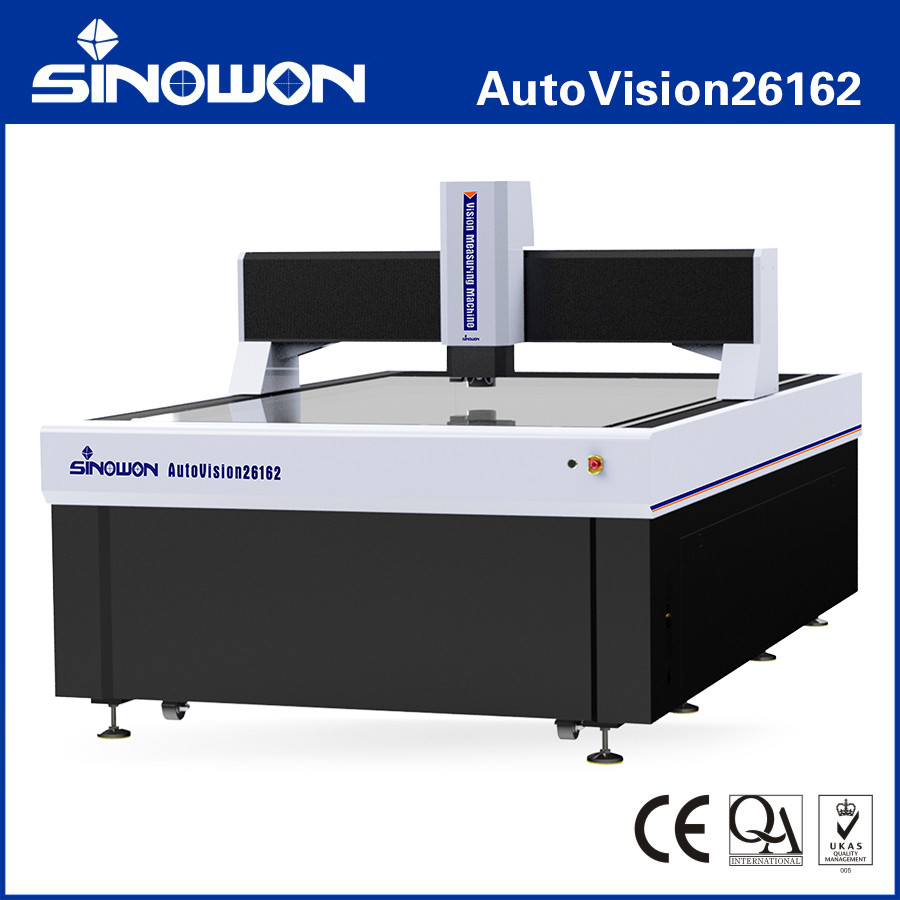

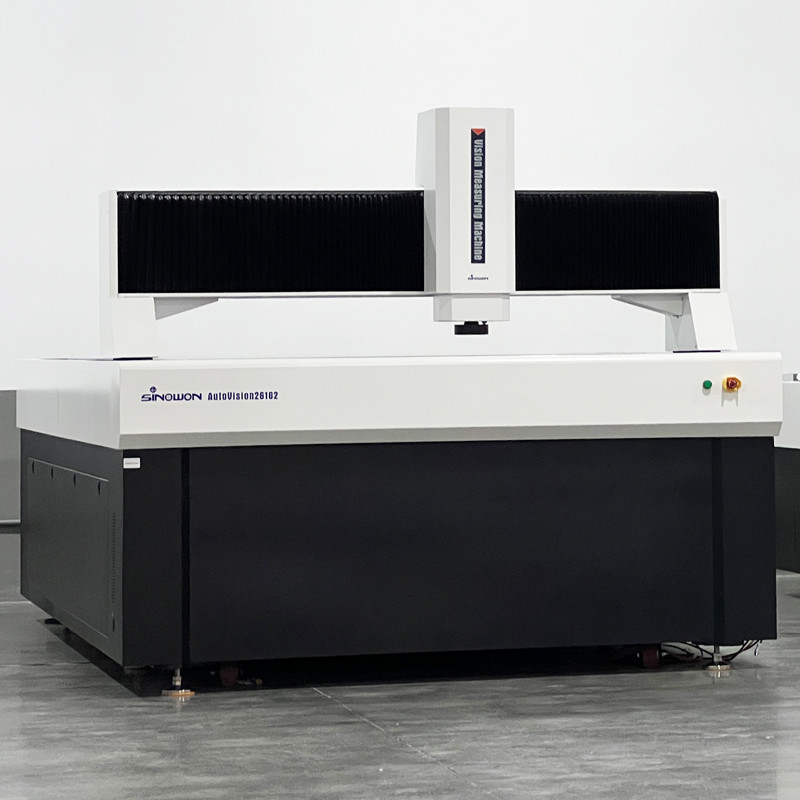

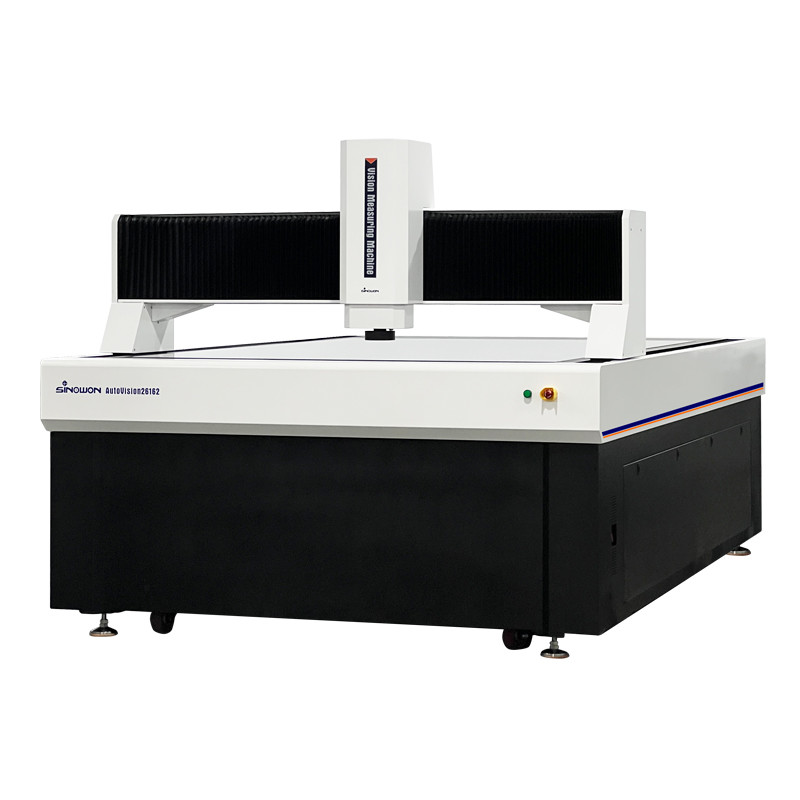

Fotoğraf Galerisi

Süper Büyük Seyahat Otomatik Görüş Ölçme Sistemi Yüksek Hassasiyet Ölçme Makinesi

Ürün Açıklaması

Yüksek Hassasiyetli Süper Büyük Seyahat Otomatik Görüntü Ölçüm Makinesi

AutoVision26162 Serisi

Süper Büyük Seyahat Otomatik Görüş Ölçme Sistemi Yüksek Hassasiyet Ölçme Makinesi 0

Ürün Tanıtımı:

AutoVision, yüksek hassasiyetli ve büyük ölçekli ölçümler için tasarlanmış, yüksek hassasiyetli hareketli köprü tipi otomatik görüntü ölçüm cihazıdır. Hareketli köprü yapısı kullanılarak, iş parçası sabit tutularak ölçüm yapılır, ölçüm hassasiyeti ve kararlılığı garanti edilir, elektronik endüstrisi, tıbbi cihazlar ve aletler, LCD ve havacılık ve diğer endüstrilerde ölçüm için uygundur.

Ürün Özellikleric:

Hareketli köprü tipi yapı, ölçülen iş parçası sabittir;l
Dört eksenli CNC tam otomatik kapalı döngü kontrolü, otomatik ölçüm;l
Hint Mermeri taban ve sütun, iyi kararlılık;l
İthal RSF lineer skala, çözünürlük 0.1um, taşlanmış bilyalı vida ve AC servo motor vb. hareket sisteminin hassasiyetini ve kararlılığını sağlamak için;
Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için ithal HD renkli kamera;
8.3x yüksek çözünürlüklü motorlu koaksiyel zoom lens, doğru iki katına çıkarma ve yalnızca bir kez piksel düzeltmesi gerekir;
Programlanabilir yüzey 5 halkalı 8 bölümlü LED Soğuk Aydınlatma ve kontur LED paralel aydınlatma ve dahili akıllı ışık ayarı ile, 8 bölümlü parlaklığı otomatik olarak kontrol edebilir;
Kalite kontrolünü artırmak için güçlü işlev ve kolay kullanım iMeasuring Yazılımı;l
İsteğe bağlı MCP Prob ve Lazer Sensör Modülü. Makineler, müşterilerin ihtiyaçlarına göre özelleştirilebilir.

Özellikler:

Emtia			Yüksek Hassasiyetli Süper Büyük Seyahat Otomatik Görüntü Makinesi AutoVision Serisi
Model			AutoVision26162
X/Y Eksen Seyahati (mm)			2600*1600
Z Eksen Seyahati (mm)			200
X/Y/Z Eksen Lineer Skala (um)			Açık Izgara Cetveli, çözünürlük: 0.1um
Lineer Kılavuz	X Ekseni		INA Almanya Çift Lineer Kılavuzlu 260N.m İtiş Gücüne Sahip Manyetik Kaldırma Motoru
	Y Ekseni		INA Almanya Dörtlü Lineer Kılavuz ve Çift Izgara Kodlayıcılı 1100N.m İtiş Gücüne Sahip Çift Manyetik Kaldırma Motoru
	Z Ekseni		Frenli Panasonic 400W AC Servo Motor ve INA Almanya Çift Lineer Kılavuz
Çalışma Modu			Joystick kontrolü, Fare kullanımı, otomatik algılama programı
Hassasiyet* (um)			XY Ekseni:≤4.0+L/200
			Z Ekseni:≤5.0+L/200
Tekrarlanabilirlik (um)			2um
Aydınlatma Sistemi		Kontur	LED paralel kontur aydınlatması
		Yüzey	0~255 Kademesiz ayarlanabilir 5 halkalı 8 bölümlü LED yüzey aydınlatması
Video Sistemi**			1/1.8" Yüksek Çözünürlüklü Dijital Renkli Kamera
			8.3X Motorlu Zoom Lens; Optik Büyütme: 0.6X~5.0X; Video Büyütme: 20X~170X (21” monitör)
Ölçüm Yazılımı			iMeasuring
İşletim Sistemi			WIN10/11-32/64 bit işletim sistemini destekler
Dil			İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer diller eklenebilir
Çalışma Ortamı			Sıcaklık 20℃±2℃, sıcaklık değişimi<1℃/Saat; nem %30~%80RH; titreşim<0.02g'ler, ≤15Hz
Güç Kaynağı			AC220V/50Hz; 110V/60Hz
Boyut (GxDxY) (mm)			357221701926
Net Ağırlık (Kg)			6500

Not:

L, ölçülen uzunluktur (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu, iş parçasının yüzeyi ile büyük ölçüde ilgilidir.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görüş alanı(mm) = (diyagonal*Yatay*Dikey)

Ürün Yapılandırma Modeli Açıklaması (AutoVision 26162 ile örnek):

Ürün Kategorisi	2.5D	3D	2.5D	3D
Emtia	2.5D Otomatik Görüntü Ölçüm Makinesi	3D Otomatik Temas ve Görüntü Ölçüm Makinesi	2.5D Otomatik Lazer Tarama ve Görüntü Ölçüm Makinesi	3D Otomatik Çoklu Sensör Ölçüm Makinesi
Model	AutoVision26162A	AutoVision26162B	AutoVision26162C	AutoVision26162D
Tip	A	B	C	D
Anlamı	Optik Zoom Lens Sensörü	Zoom Lens Sensörü ve Temas Probu Sensörü	Zoom Lens Sensörü ve Lazer Sensörü	Zoom Lens Sensörü, Temas Probu Sensörü ve Lazer Sensörü
Temas Probu	Yok	MCP-Kit1	Yok	MCP-Kit1
Lazer Modülü	Yok	Yok	Omron Lazer	Omron Lazer
Yazılım Sürümü	iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1

Hareketli Köprü Otomatik Görüntü Ölçüm Makinesi Modelleri ve Özellikleri:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
AutoVision432A	523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L
AutoVision432B	523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L
AutoVision432C	523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L
AutoVision432D	523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
AutoVision1082A	523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q
AutoVision1082B	523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q
AutoVision1082C	523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q
AutoVision1082D	523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
AutoVision26162A	523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K
AutoVision26162B	523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K
AutoVision26162C	523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K
AutoVision26162D	523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K

Hareketli Köprü Otomatik Görüntü Ölçüm Makinesi Ölçüm Alanı Kılavuz Tablosu:

Seyahat	Model	Hassasiyet		X Eksen Seyahati mm	Y Eksen Seyahati mm	Z Eksen Standart Seyahati mm	Z Eksen Maksimum Özel Seyahat mm
Seyahat	Model	E1x,y	E1z	X Eksen Seyahati mm	Y Eksen Seyahati mm	Z Eksen Standart Seyahati mm	Z Eksen Maksimum Özel Seyahat mm
300X400X200	SinoVision342	1.2+L/200	3.0+L/200	400	300	200	400
400X500X200	SinoVision452			500	400	200	400
500X600X200	SinoVision562			600	500	200	400
400X300X200	AutoVision432	1.8+L/200	4.0+L/200	300	400	200	400
500X400X200	AutoVision542			400	500	200	400
600X500X200	AutoVision652			500	600	200	400
800X600X200	AutoVision862			600	800	200	400
1000X800X200	AutoVision1082	2.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	AutoVision12102	2.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	AutoVision15122	3.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	AutoVision18122	3.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	AutoVision26162	4.0+L/200	5.0+L/200	1600	2600	200	200

Müşteri ihtiyaçlarına göre diğer seyahat özellikleri özelleştirilebilir.
