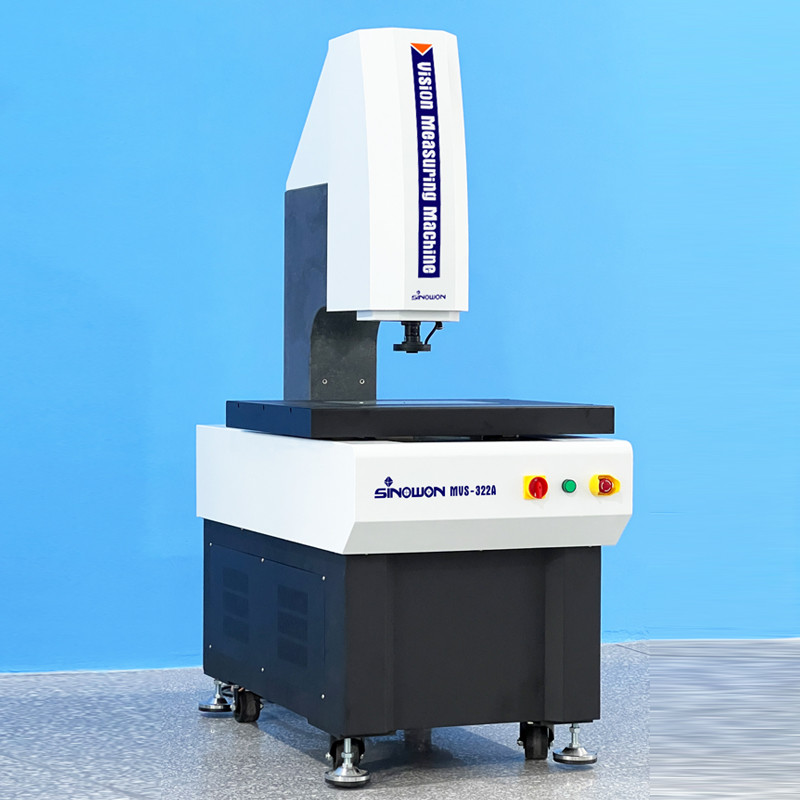

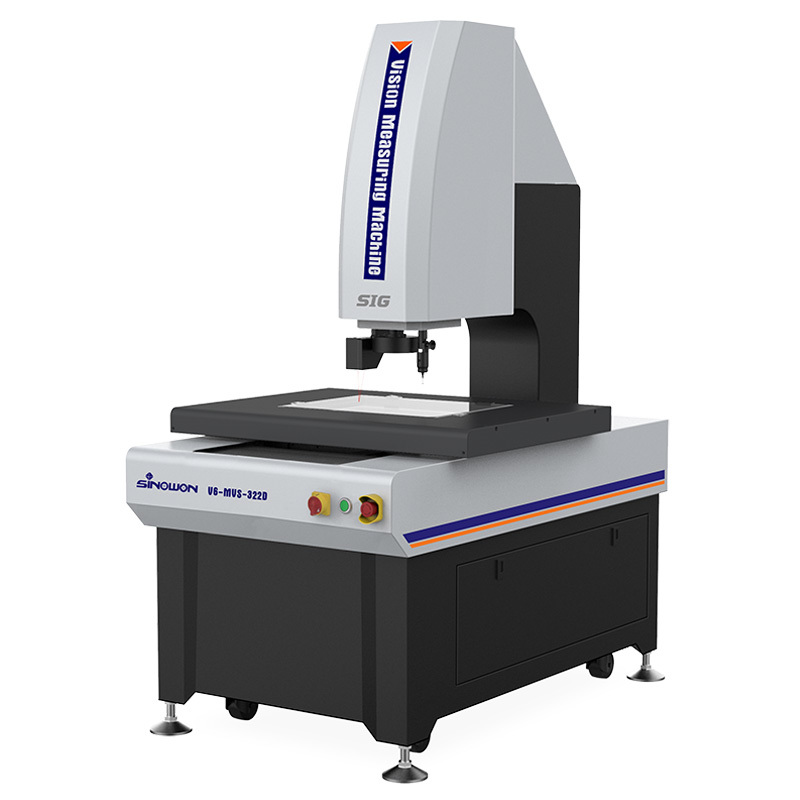

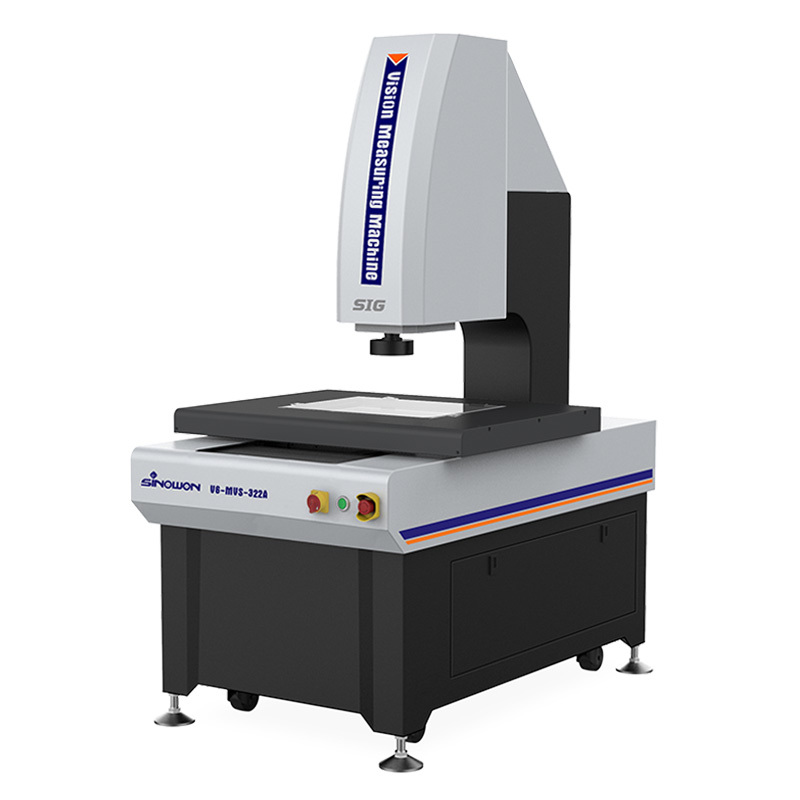

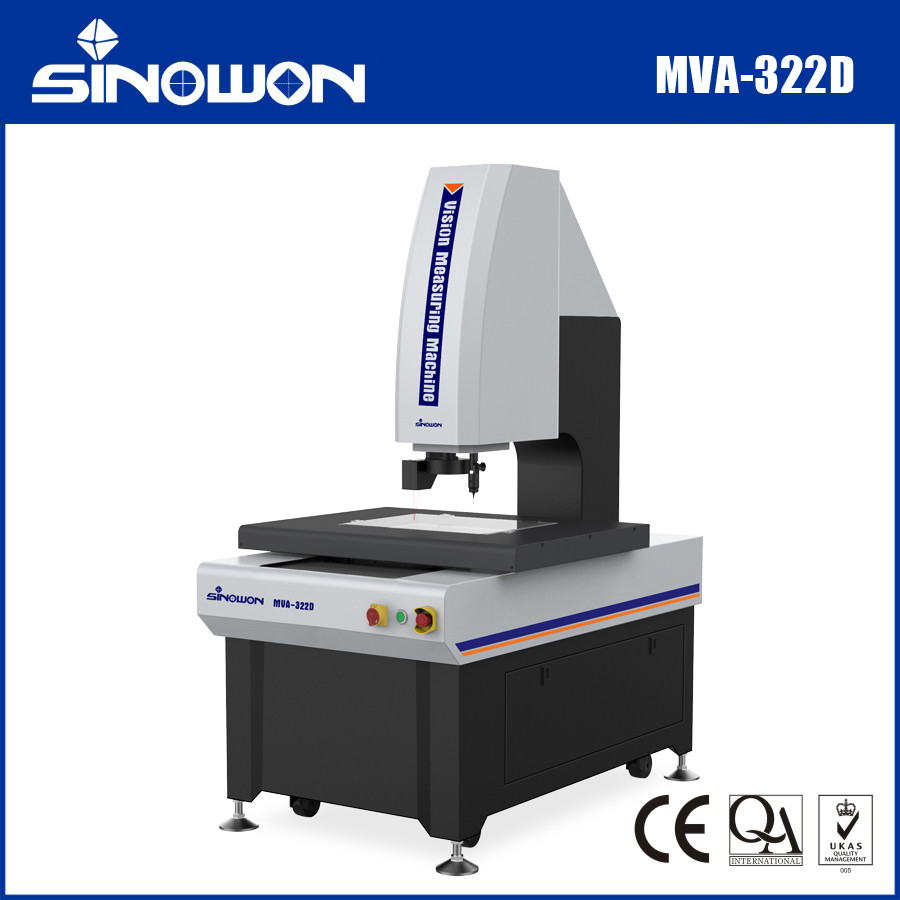

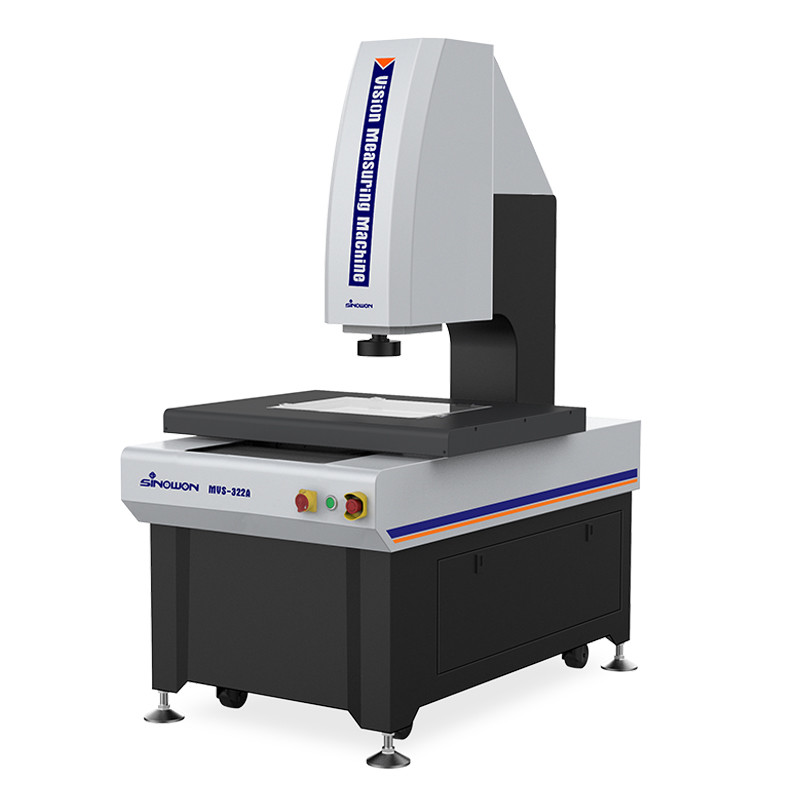

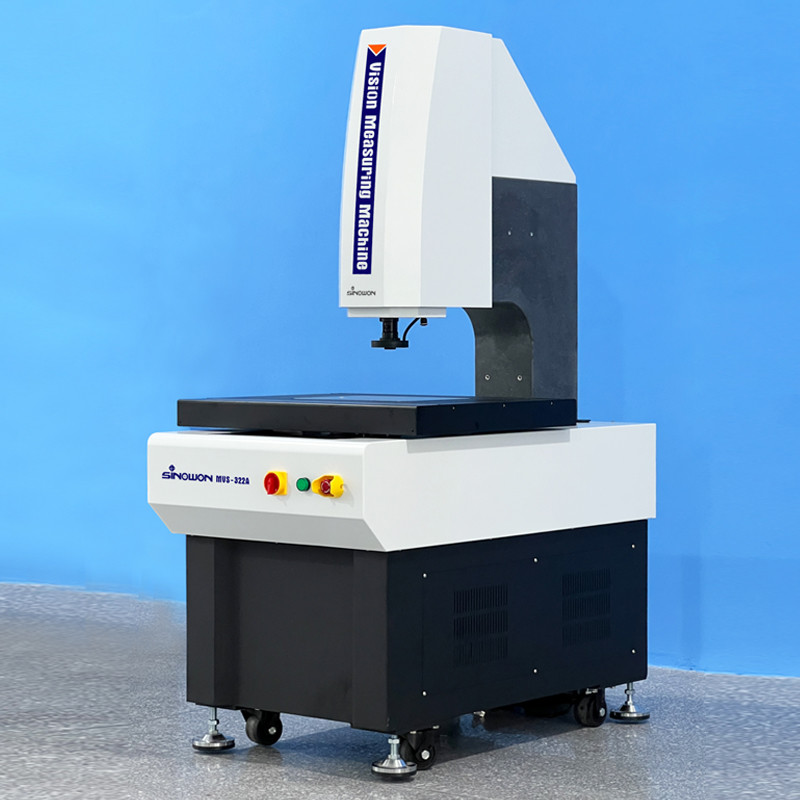

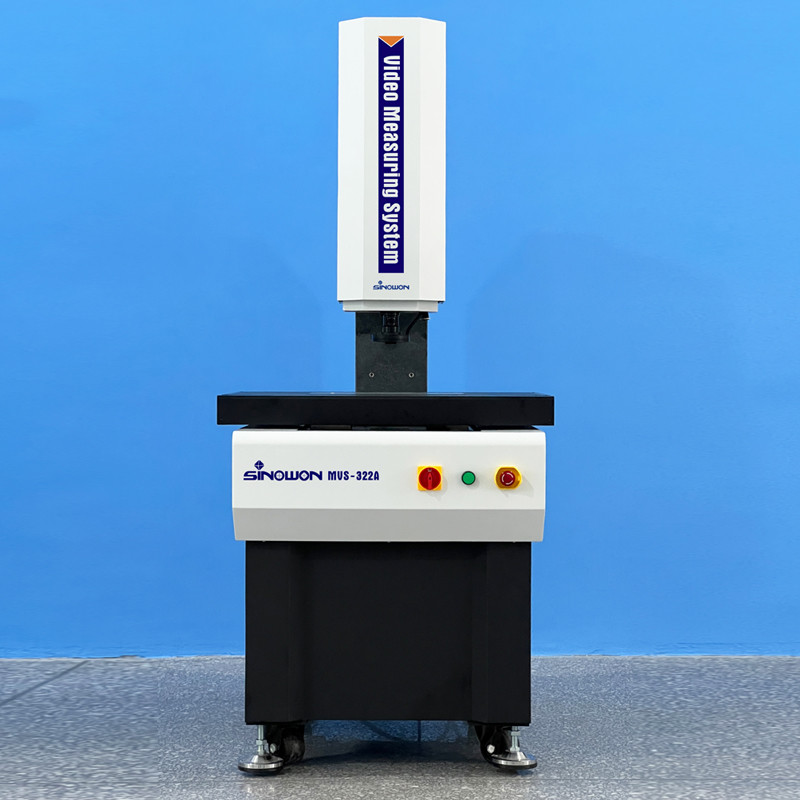

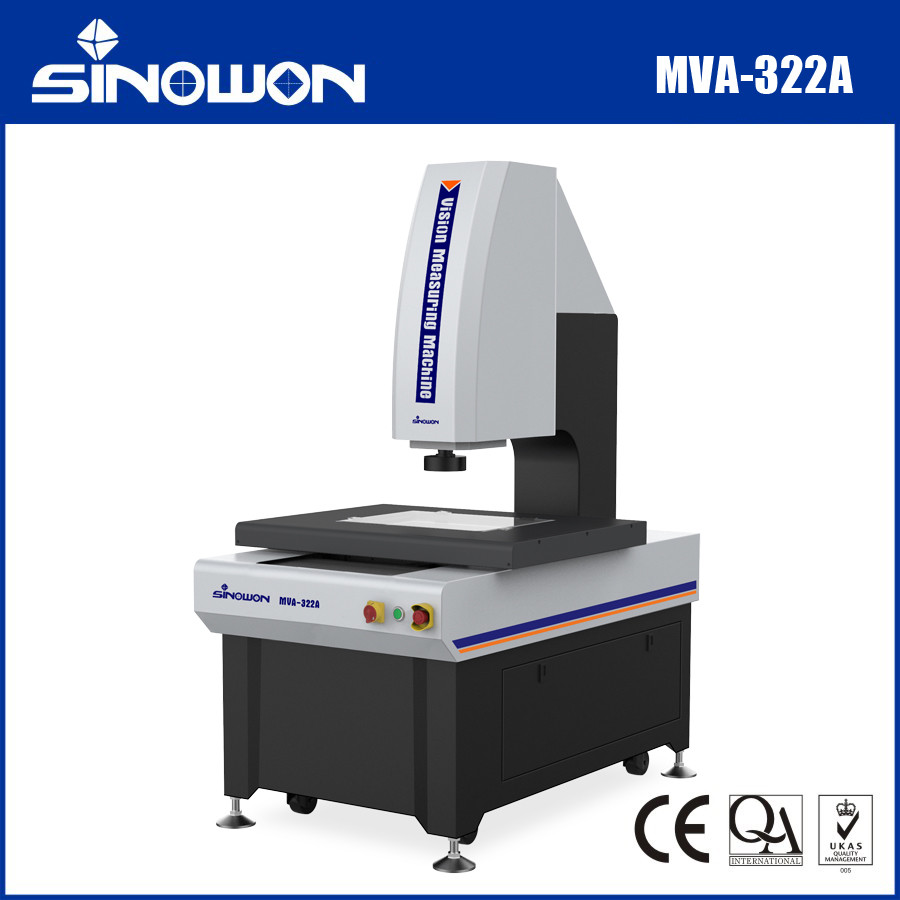

Yüksek hassasiyetli kantilever otomatik vizyon ölçüm makinesi MVS-322 Seriler
MVS serisi, GD&T ölçümü için geliştirilen kantilevered hassasiyetli tamamen otomatik görme ölçüm makinesi.Otomatik aydınlatma kontrolü, optimize edilmiş donanım ve yazılım yapılandırması ve doğrusal boyutları ve geometrik boyutları ölçme yeteneğine sahiptir.
Ürün Karakteristiği:

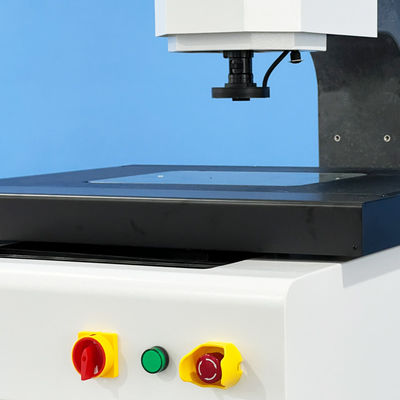

- XYZ üç eksenli otomatik CNC hassas kontrolü, hassas konumlandırma;
- Hint mermer tabanı ve sütunu, iyi bir istikrar;
- Kesinlikli doğrusal kılavuzlar, öğütme derecesinde top vidaları ve AC servo motorları vb. hareket sisteminin doğruluğunu ve istikrarını sağlar.
- 0Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için.5μm yüksek hassasiyetli ızgara kanadı;

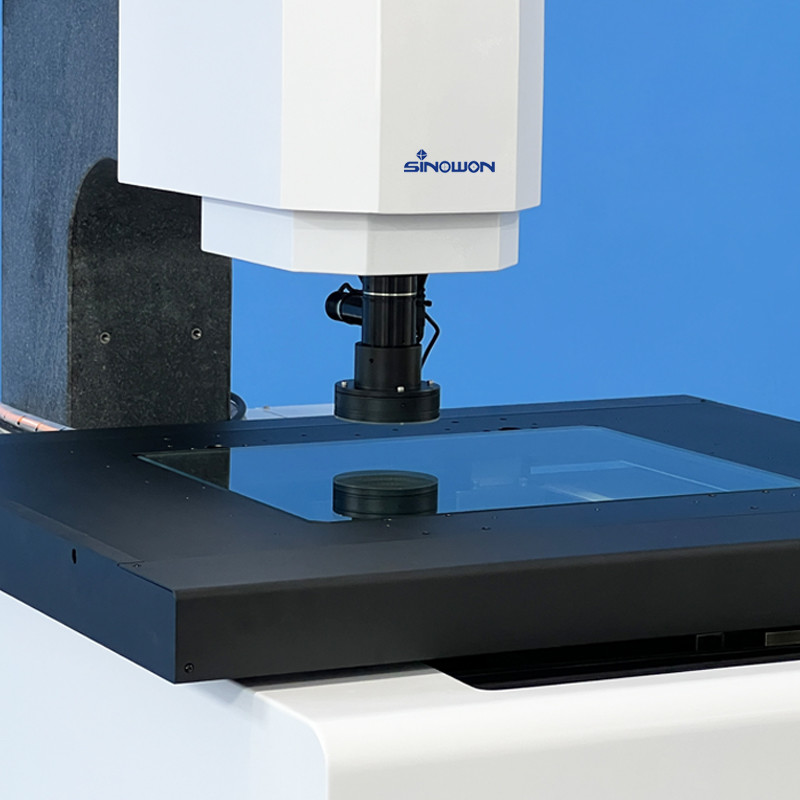

- Açık gözlem ve hassas ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü dijital kamera;
- 8.3X yüksek çözünürlüklü optik lens, doğru zoom, tek seferlik piksel düzeltmesi;
- Program kontrollü 5 halka 8 alanlı LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi 256 seviye parlaklık ayarını akıllı bir şekilde gerçekleştirir.
- iMeasuring serisi otomatik Vision ölçüm yazılımı, güçlü ve kullanımı kolay.
Özellikler:
| Mal |
Yüksek hassasiyetli kantilever otomatik vizyon ölçüm makinesi MVS serisi |
| Model |
MVS-322 |
MVS-432 |
MVS-542 |
| X/Y Eksen Yolculuğu |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Z Ekseni Seyahat |
200 mm |
| X/Y/Z ekseni Doğrusal ölçek |
Avrupa doğrusal ölçek çözünürlüğü: 0.5mm |
| Yönlendirme Modu |
P-Sınıf Precision doğrusal kılavuz, çift pistli çift kaydırıcı kılavuz. |
| Çalışma Modu |
Joystick denetleyici, Fare işlevi, otomatik algılama programı |
| Doğruluk* |
XY Eksi: ≤2.0+L/200 ((um)
|
| Z Eksen: ≤5.0+L/200 ((um) |
| Tekrarlanabilirlik |
2m |
|
Işıklandırma
Sistem
|
Kontür |
LED paralel kontur aydınlatması |
| Kontür |
0~255 Adımsız ayarlanabilir 5 halka 8 bölümlü LED yüzey aydınlatması |
| Video Sistemi** |
Yüksek çözünürlüklü dijital kamera |
| 8.3X El Elektronik Geri İletişim Lensi;Optik Büyütme: 0.6X ~ 5.0X; Video Büyütme: 20X ~ 170X (21.5 ′′ monitör) |
| Ölçme Yazılımı |
iÖğretim |
| İşletim Sistemi |
Destek WIN10/11-32/64 bit işletim sistemi |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer diller eklenebilir |
| Çalışma ortamı |
Sıcaklık 20°C ± 2°C, sıcaklık değişikliği < 1°C/Hr; nem %30 ~ %80 RH; titreşim < 0.02g, ≤ 15Hz. |
| Güç kaynağı |
AC220V/50Hz; 110V/60Hz |
| Yük kapasitesi |
25Kg~50Kg |
| Boyut ((WxDxH) |
(1146*720*1664) mm |
(1331*840*1664) mm |
(1257*920*1640) mm |
| Paket Boyutu ((WxDxH)) |
(1290*970*1920) mm |
(1390*1060*1940) mm |
(1450*1170*1900) mm |
| Net Ağırlık |
380Kg |
450Kg |
600Kg |
Ürün Yapılandırma Modeli Açıklaması (MV ile Örnek)S-322):
| Ürün kategorisi |
2.5D |
3D |
2.5D |
3D |
| Mal |
2.5D Otomatik Görüş
Ölçme Makinesi
|
3D Otomatik
İletişim ve Görüş
Ölçme Makinesi
|
2.5D otomatik
Lazer taraması ve görme
Ölçme Makinesi
|
3D Otomatik Çok Duygusal
Ölçme Makinesi
|
| Model |
MVS-322A |
MVS-322B |
MVS-322C |
MVS-322D |
| Türü |
A |
B |
C |
D |
| Anlamı |
Optik Zoom lens sensörü |
Zoom lens sensörü ve temas sonde sensörü |
Zoom lens sensörü ve lazer sensörü |
Zoom lens sensörü, temas sonde sensörü ve lazer sensörü |
| İletişim sondası |
- Hayır. |
MCP-Kit1 |
- Hayır. |
MCP-Kit1 |
| Lazer Modülü |
- Hayır. |
- Hayır. |
Omron Lazer |
Omron Lazer |
| Yazılım sürümü |
i4. Ölçüm.1 |
i4. Ölçüm.2 |
5'i ölçüyorum.0 |
5'i ölçüyorum.1 |
Kantilye Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| MVS-322A |
522-120G |
MVS-432A |
522-120H |
MVS-542A |
522-120J |
| MVS-322B |
522-220G |
MVS-432B |
522-220H |
MVS-542B |
522-220J |
| MVS-322C |
522-320G |
MVS-432C |
522-320H |
MVS-542C |
522-320J |
| MVS-322D |
522-420G |
MVS-432D |
522-420H |
MVS-542D |
522-420J |
Kantilye Otomatik Görüş Ölçme Makinesi Seyahat Rehberi Tablosu:
| Seyahatler |
Model |
Doğruluk |
Ana Fark |
X Eksen Seyahatleri mm |
Y Ekseni Seyahat mm |
Z Eksen Standart Yolculuk mm |
Z Aixs Maksimum özel yolculuk mm |
| E1x,y |
E1z |
Çizgi Ölçeği |
Zoom Lens |
| 300x200x200 |
MVS-322 |
2.0+L/200 |
5.0+L/200 |
0.5um Cam ızgara kuyruklu |
El elektronik geri bildirim merceği |
300 mm |
200 mm |
200 mm |
250 mm |
| MVA-322 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch metal ızgara kuyruklu |
Koaksiyel aydınlatma ile motorlu zoom lens |
| 400x300x200 |
MVS-432 |
2.0+L/200 |
5.0+L/200 |
0.5um Cam ızgara kuyruklu |
El elektronik geri bildirim merceği |
400 mm |
300 mm |
200 mm |
300 mm |
| MVA-432 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch metal ızgara kuyruklu |
Koaksiyel aydınlatma ile motorlu zoom lens |
| 500x400x200 |
MVS-542 |
2.0+L/200 |
5.0+L/200 |
0.5umŞekil ızgara kuyruklu |
El elektronik geri bildirim merceği |
500 mm |
400 mm |
200 mm |
400 mm |
| MVA-542 |
1.8+L/200 |
4.0+L/200 |
0.1um Patch metal ızgara kuyruklu |
Koaksiyel aydınlatma ile motorlu zoom lens |
Görme Ölçme MakinesiYapısal çizimler:
Reklam edilen bilgisayar konfigürasyonu:
Görüş Ölçüm Makinesi'nin özü kontrol sistemi ve ölçüm yazılımıdır ve bilgisayar sistemi, yüksek istikrar ve uyumluluğu gerektiren tüm işlemlerin temel taşıyıcısıdır.Sorunlarınızı çözmek için yüksek performanslı bilgisayar Optiplex masaüstü ve WIN 10/11 orijinal yetkili işletim sistemini yapılandırın.
Yazılım Girişi:
iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisinde on yıllık deneyimi ile birleştirilen profesyonel bir çok sensörlü ölçüm yazılımıdır.Tasarım prensibi arkadaş canlısı bir işletimdir., güçlü işlev, yüksek doğruluk ve istikrar, basit bakım.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne odaklı, yazılımın istikrarlı ve güvenilir olmasını sağlamak.
● Çoklu dil desteği, yerel müşterilere uygun olan dil paketi kurmak ve yazılımı değiştirmek gerekmez.
● Profesyonel SPC istatistiksel analiz yazılımı, verilerin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılabileceğini fark etmek için ölçüm yazılımı ile bağlantılıdır.
● Aynı yazılım modeli kalıcı olarak güncelleme özgür olacak, bu müşteriye diğer sorunları azaltmak yardımcı olabilir.
● Güçlü kenar bulma algoritması ile, gölgenin veya karanlık görüntünün kenarını elde etmeye yardımcı olabilir ve yüksek doğruluğu sağlayabilir.
● Yazılım otomatik olarak çizgi, daire, kemer ve diğer öğeleri tanıyabilir ve ölçebilir.
● Farklı unsurlara dayanır ve Çevirme, dönme, çıkarma, kombinasyonlar, paralel, dikey, aynalama, simetri, kesişim,dokunuş, vb.
● Yazılım kesme noktası ayarlama fonksiyonuna sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllı olarak geçebilir.
Endüstri Uygulamaları:
Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.
Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.
Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
