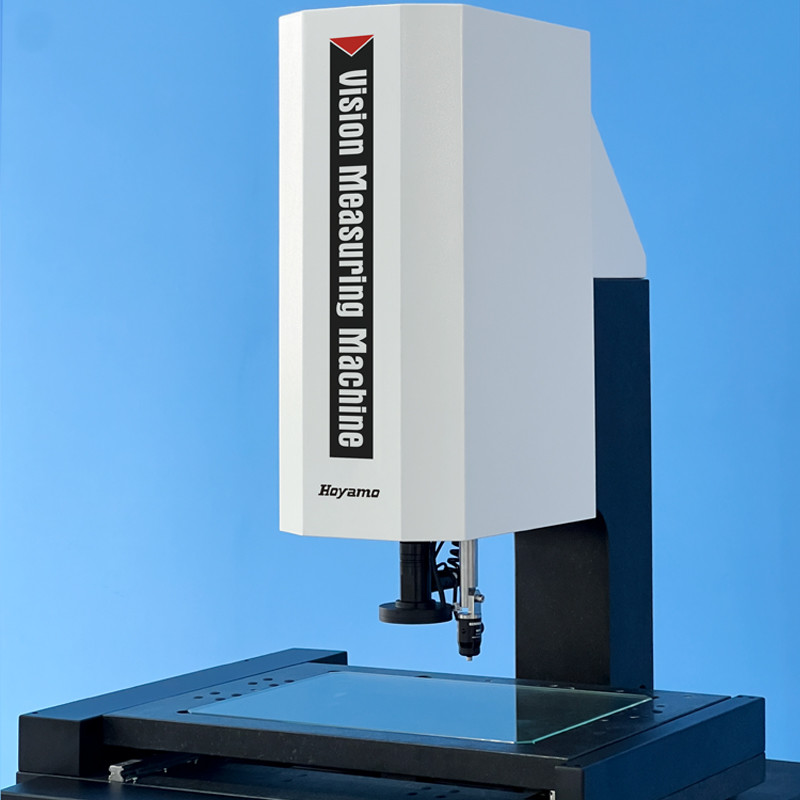

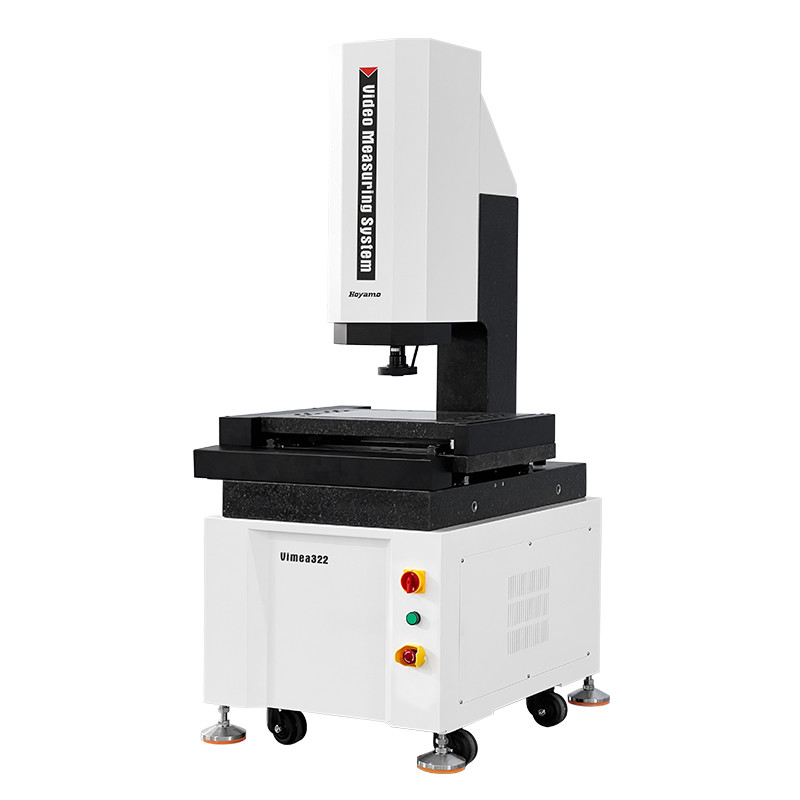

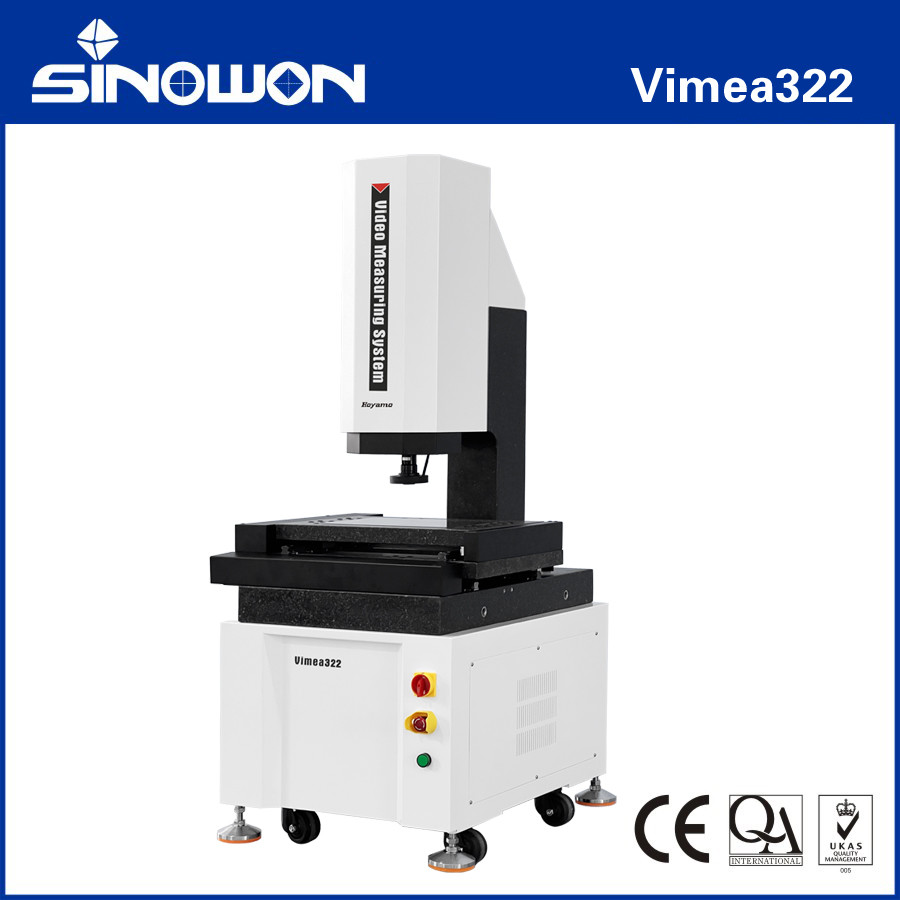

Konsol Otomatik Video Ölçüm Sistemi Vimea322 Seri
Ürün Özelliği:
1.XYZ üç eksenli CNC otomatik hassas kontrol, hassas konumlandırma;
2.Granit taban ve sütun, iyi kararlılık;
3.Hassas lineer kılavuzlar, taşlama sınıfı bilyalı vidalar ve AC servo motorlar vb., hareket sisteminin doğruluğunu ve kararlılığını sağlar;
4.0.5μm yüksek hassasiyetli ızgara cetveli, sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için;
5.Net gözlem ve hassas ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;
6.6.5X yüksek çözünürlüklü optik lens, doğru yakınlaştırma, tek seferlik piksel düzeltmesi;
7.Program kontrollü 5 halkalı 8 bölgeli LED yüzey aydınlatması ve paralel LED kontur aydınlatma sistemi, 256 seviyeli parlaklık ayarını akıllıca gerçekleştirir;
8.Güçlü fonksiyonlara ve kolay kullanıma sahip otomatik Vision ölçüm yazılımı iMeasuring.
Özellikler:
| Emtia |
Konsol Otomatik Video Ölçüm Sistemi Vimea Serisi |
| Model |
Vimea322 |
Vimea432 |
Vimea542 |
| X/Y Eksen Hareketi |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Z Eksen Hareketi |
200mm |
| X/Y/Z 3 Eksen Lineer Ölçek(mm) |
Lineer Ölçek Çözünürlüğü:0.5um |
| Kılavuzluk Modu |
Yüksek hassasiyetli Lineer Kılavuz, Çift raylı Çift Slayt Kılavuz |
| Çalışma Modu |
Joystick Kontrol Cihazı, Fare İşlemi, Otomatik Algılama Programı |
| Doğruluk* |
XY Ekseni:≤2.5+L/200(um) |
| Z Ekseni:≤5.0+L/200(um) |
| Tekrarlanabilirlik |
2um |
|
Aydınlatma
Sistem
|
Kontur |
LED Paralel Kontur Aydınlatması |
| Yüzey |
0~255 Kademesiz Ayarlanabilir 5 halkalı 8 bölümlü LED Yüzey Aydınlatması |
| Video Sistemi** |
1/2.9" Yüksek Çözünürlüklü Dijital Kamera |
| 6.5X Manuel Zoom Lens, Optik Büyütme:0.7X-4.5X, Video Büyütme:28X~180X |
| Ölçüm Yazılımı |
iMeasuring |
| İşletim Sistemi |
WIN 10/11-32/64 İşletim Sistemini Destekler |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, İsteğe bağlı diğer dil sürümleri |
| Çalışma Ortamı |
Sıcaklık 20℃±2℃, sıcaklık değişimi <1℃/Saat; Nem %30~%80RH; Titreşim <0.02g'ler, ≤15Hz. |
| Güç Kaynağı |
220V/50Hz/10A |
| Yük Kapasitesi |
25Kg~50Kg |
| Boyut(GxDxY) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690)mm |
| Ambalaj Boyutu(GxDxY) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Brüt/Net Ağırlık |
200Kg |
320Kg |
505Kg |
Not:
L, ölçülen uzunluktur(mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu, iş parçasının yüzeyi ile büyük ölçüde ilgilidir.
Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
İhtiyaçlara göre 0.5X veya 2X objektif isteğe bağlı olarak mevcuttur.
Ürün Konfigürasyon Modeli Açıklaması (Vimea322 ile örnek):
| Ürün Kategorisi |
2.5D |
3D |
2.5D |
3D |
| Emtia |
2.5D Otomatik Video Ölçüm Sistemi |
3D Otomatik
Temas ve Video Ölçüm Sistemi
|
2.5D Otomatik
Lazer Tarama ve Video Ölçüm Sistemi
|
3D Otomatik Çoklu Sensör
Ölçüm Makinesi
|
| Model |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Tip |
A |
B |
C |
D |
| Anlamı |
Optik Zoom Lens Sensörü |

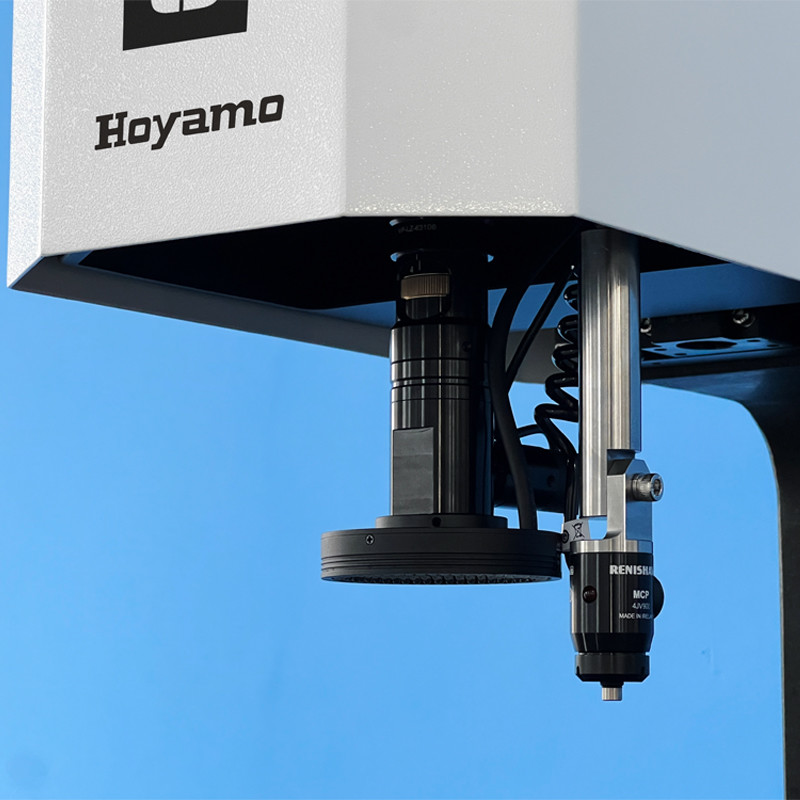

Zoom Lens Sensörü ve Temas Probu Sensörü |
Zoom Lens Sensörü ve Lazer Sensörü |
Zoom Lens Sensörü, Temas Probu Sensörü ve Lazer Sensörü |
| Temas Probu |
Yok |
MCP-Kit1 |
Yok |
MCP-Kit1 |
| Lazer Modülü |
Yok |
Yok |
Omron Lazer |
Omron Lazer |
| Yazılım Sürümü |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Konsol Otomatik Video Ölçüm Sistemi Modelleri ve Özellikleri:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Konsol Otomatik Video Ölçüm Sistemi Seyahat Kılavuzu Tablosu:
| Seyahat |
Model
|
Doğruluk |
X Eksen Seyahati
mm
|
Y Eksen Seyahati
mm
|
Z Eksen Standart Seyahati
mm
|
Z ekseni Maksimum Özelleştirilmiş Seyahat
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2.5+L/200 |
5.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
Vimea432 |
2.5+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
Vimea542 |
2.5+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
