Otomatik Yüksek Hassasiyetli Görme Ölçme Makinesi

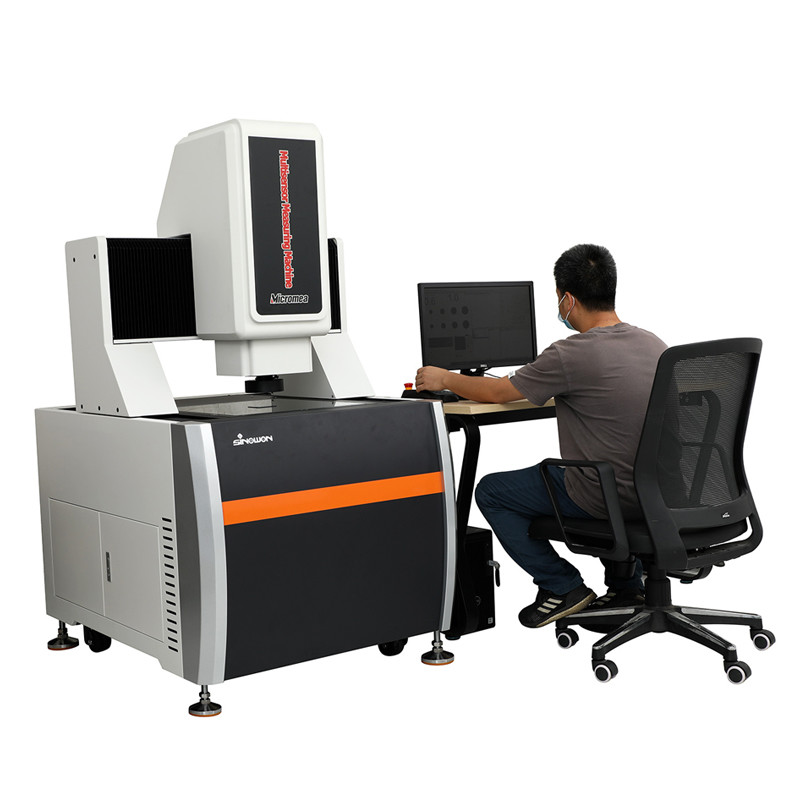

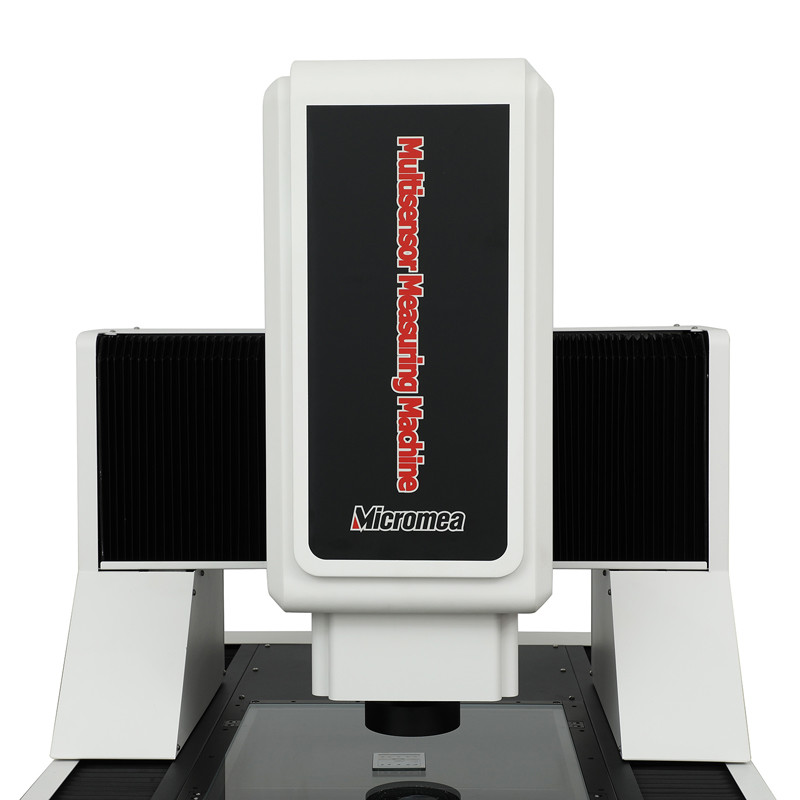

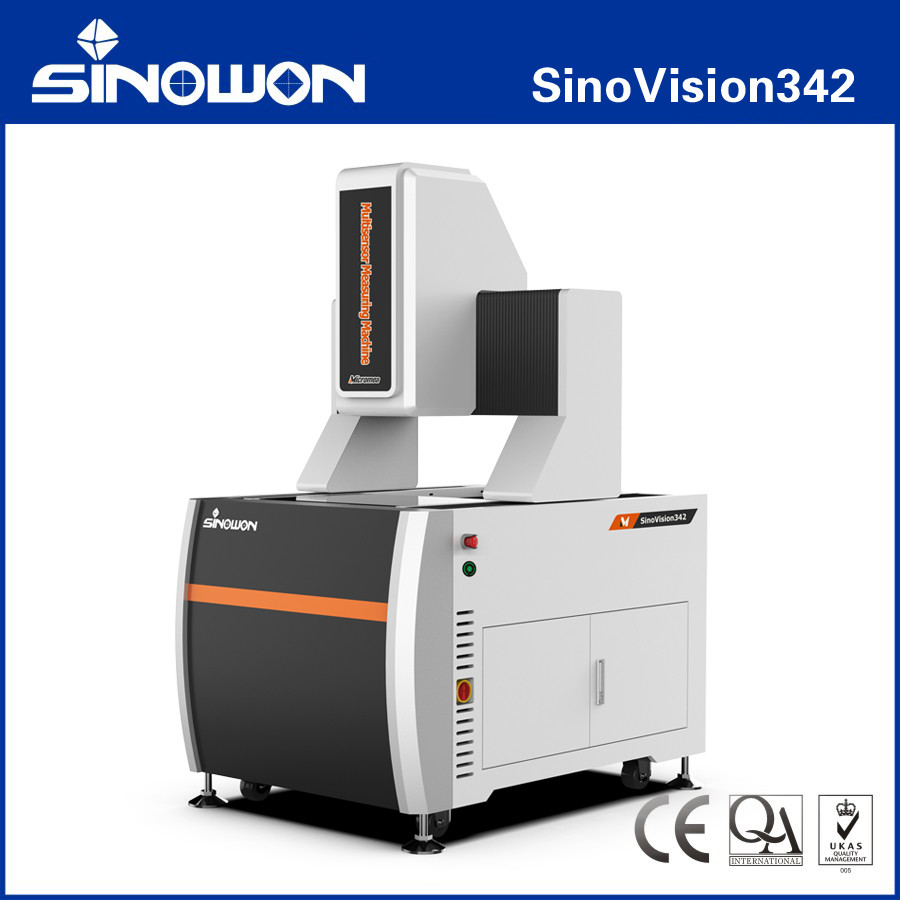

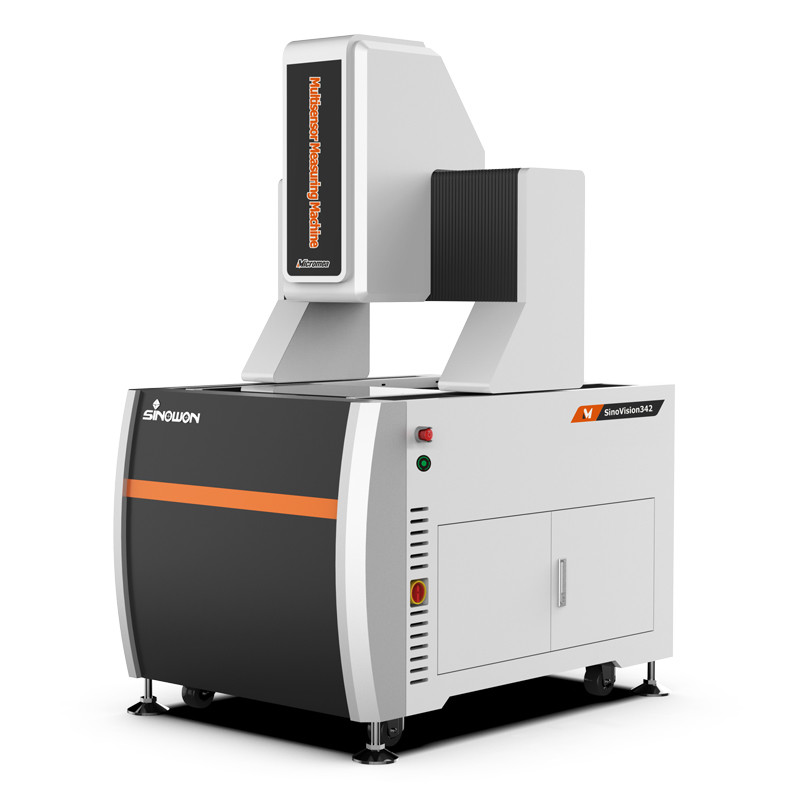

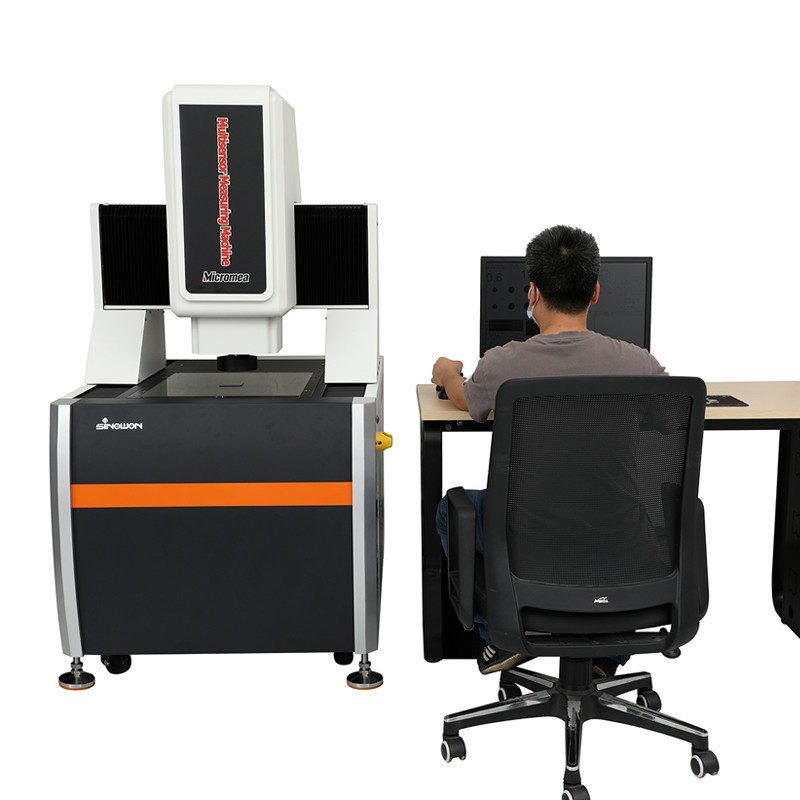

Ultra yüksek hassasiyetli Otomatik Görme Ölçme Makinesi SinoVision342 Serisi

Ürün Tanıtımı:

Makine, elektronik, kalıp, enjeksiyon kalıplama, donanım, kauçuk, hassas damgalama, konektörler, cep telefonları, ev aletleri,basılı devre kartları, tıbbi ekipman, saatler, aletler, askeri, güç, köprüler, gemiler, havacılık ve diğer endüstriler, nihayetinde kalite kontrolü amacına ulaşmak.

Ürün Özellikleric:

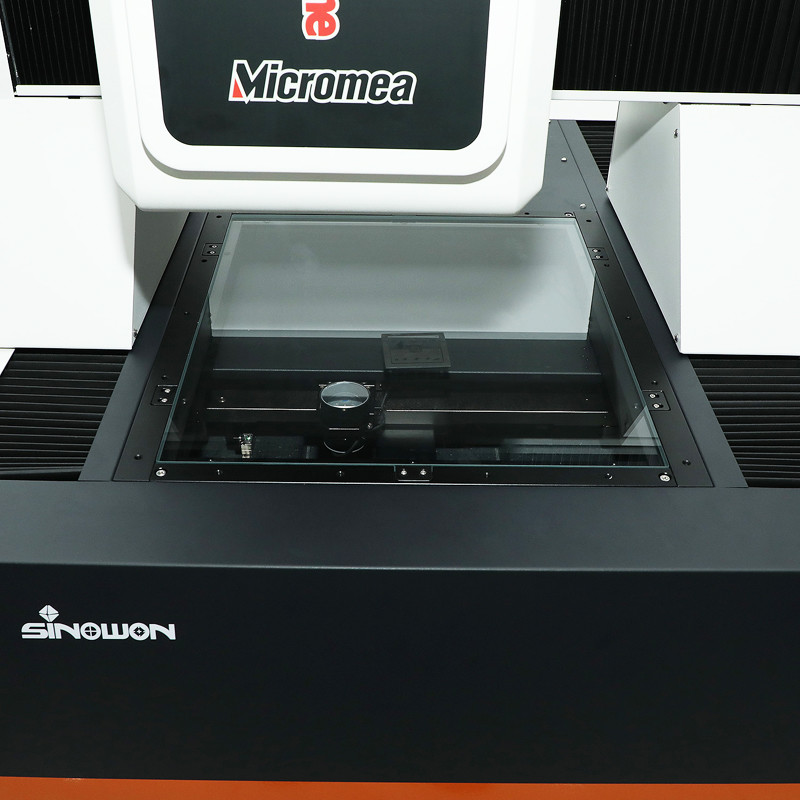

• Hareketli köprü tipi yapısı, sabit ölçüm;
• Dört eksenli tamamen otomatik CNC kapalı döngü kontrolü, tamamen otomatik ölçüm;
• İthalatlı Hint kara granit tabanı ve kirişi ve üç koordinatlı üretim sürecini sıkı bir şekilde kabul ederek, istikrarlı ve güvenilir;
• 6061 havacılık standart alüminyum alaşımı, uzun süreli istikrarlı doğruluk performansını sağlayan yüksek sertlik;
• Analiz ve optimizasyon için profesyonel bir yapısal tasarım simülasyonu ve analiz sistemi kullanmak, yapıyı daha makul hale getirir.
• İthalat edilen RSF açık ızgara saltanatçısı, çözünürlüğü 0.1um, yüksek doğruluk, iyi istikrar;
• İthalat edilen G1-SP yüksek hassasiyetli rehber rayı, zemin topu vida ve AC servo motoru;
• Yüksek çözünürlüklü 1/1.8 inç renkli kamera, net gözlem ve istikrarlı ölçüm gereksinimlerini karşılar. 13.3X spektrometre konfocal koaksiyel otomatik değişken büyütme merceği,spektrometre konfocal lazerKoaksiyel değişken büyütme lensleri.
• Programlanabilir 5 halka 8 bölge 40 fazlı LED yüzey ışık kaynağı, 256 seviye parlaklık ayarını akıllı bir şekilde gerçekleştiren iletim paralel LED kontur ışık kaynağı sistemi;
• Güçlü, basit ve kullanımı kolay olan iMeasuring tamamen otomatik görüntü ölçüm yazılımı ile birlikte gelir.

Özellikler:

Not:

L, ölçülen uzunluk ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme yaklaşık bir değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.

Görme alanı ((mm) = (diyagonal*Uzaktan*Dik)

Ürün Yapılandırma Modeli Açıklaması ((SinoVision342 ile örnek):

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Modelleri ve Spesifikasyonları:

Hareketli Köprü Otomatik Görüş Ölçme Makinesi Ölçme Uzay Rehberi Tablosu:

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Reklam edilen bilgisayar konfigürasyonu:

Görüş Ölçüm Makinesi'nin özü kontrol sistemi ve ölçüm yazılımıdır ve bilgisayar sistemi, yüksek istikrar ve uyumluluğu gerektiren tüm işlemlerin temel taşıyıcısıdır.Sorunlarınızı çözmek için yüksek performanslı bilgisayar Optiplex masaüstü ve WIN 10/11 orijinal yetkili işletim sistemini yapılandırın.

Yazılım Girişi:

iMeasuring yazılımı, geliştiricilerin ölçüm ve yazılım araştırma endüstrisinde on yıllık deneyimi ile birleştirilen profesyonel bir çok sensörlü ölçüm yazılımıdır.Tasarım prensibi arkadaş canlısı bir işletimdir., güçlü işlev, yüksek doğruluk ve istikrar, basit bakım.
● Mükemmel yazılım mimarisi tasarımı ve tamamen nesne odaklı, yazılımın istikrarlı ve güvenilir olmasını sağlamak.
● Çoklu dil desteği, yerel müşterilere uygun olan dil paketi kurmak ve yazılımı değiştirmek gerekmez.
● Profesyonel SPC istatistiksel analiz yazılımı, verilerin manuel işlem yapmadan otomatik olarak SPC veritabanına aktarılabileceğini fark etmek için ölçüm yazılımı ile bağlantılıdır.
● Aynı yazılım modeli kalıcı olarak güncelleme özgür olacak, bu müşteriye diğer sorunları azaltmak yardımcı olabilir.
● Güçlü kenar bulma algoritması ile, gölgenin veya karanlık görüntünün kenarını elde etmeye yardımcı olabilir ve yüksek doğruluğu sağlayabilir.
● Yazılım otomatik olarak çizgi, daire, kemer ve diğer öğeleri tanıyabilir ve ölçebilir.
● Farklı unsurlara dayanır ve Çevirme, dönme, çıkarma, kombinasyonlar, paralel, dikey, aynalama, simetri, kesişim,dokunuş, vb.
● Yazılım kesme noktası ayarlama fonksiyonuna sahiptir, manuel ölçüm ve otomatik ölçüm arasında akıllı olarak geçebilir.

Endüstri Uygulamaları:

Optik ölçüm makinesi OMM, ayrıca vizyon ölçüm makinesi ve temassız ölçüm makinesi, iki boyutlu ölçüm makinesi, 2.5 boyutlu ölçüm makinesi olarak da bilinir.Modern endüstriyel yüksek hassasiyet ve mikro üretim endüstrisinin yükseltilmesiyle, hızlı ve hassas ölçüm için temassız optik görüntü ölçüm yöntemi benimser.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanları için uygundur ve makine, elektronik, enstrüman, donanım,Plastik ve diğer endüstrilerÖrneğin: kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panelleri, yaylar, donanım, elektronik, plastik, havacılık, havacılık, uzay, vb. geleneksel vernier kaliperlerinin eksikliklerini aşar.Mikrometre, ve Profil projektörleri, optik, mekanik, elektronik ve bilgisayar görüntü işleme teknolojilerini entegre eden yüksek hassasiyet, yüksek verimlilik ve yüksek güvenilirlik ölçüm makinesi.

Ölçülecek nesne, optik büyütme sistemi tarafından büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplandıktan ve bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra,Kontür ve yüzey şekli, çeşitli karmaşık ve hassas parçaların boyutu, açısı ve konumu otomatik olarak tespit edilebilir.Ölçüm verileri, tam bir mühendislik çizimi haline gelmek için AUTOCAD'a ithal edilebilir, ve DXF, IGS ve diğer biçimlerde belgeler oluşturulabilir ve CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımlarına da ithalat edilebilir.
