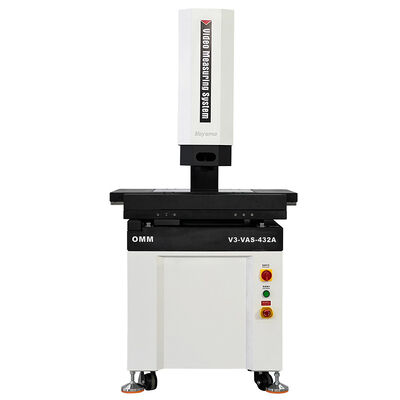

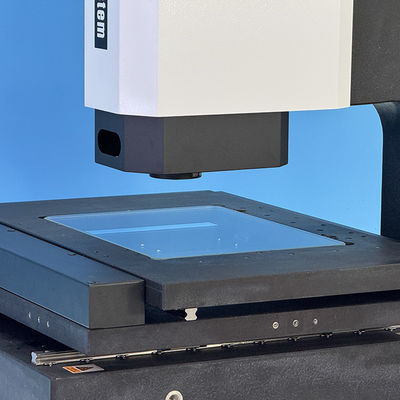

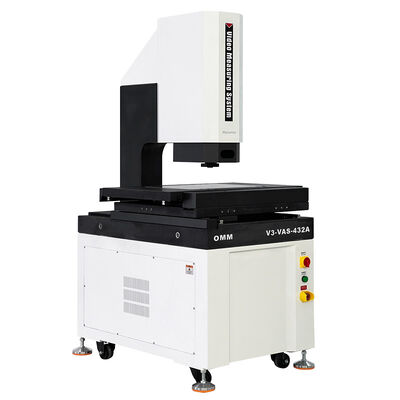

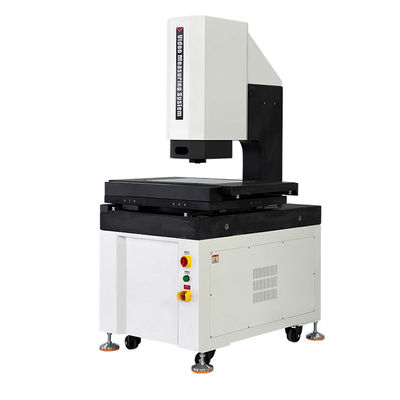

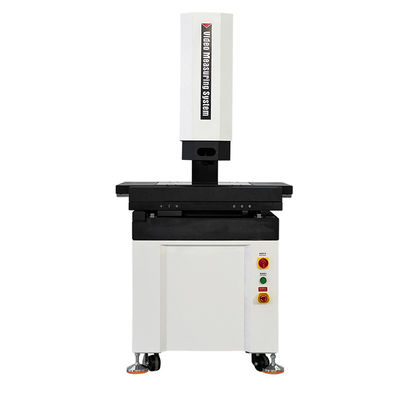

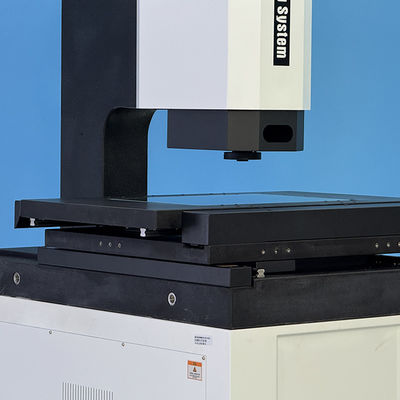

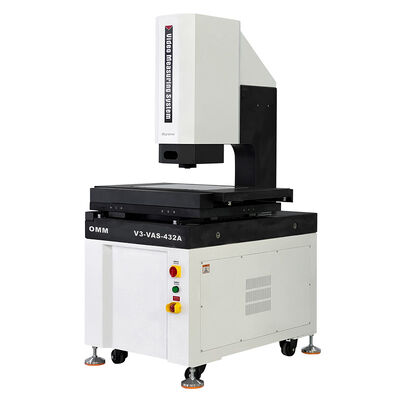

Otomatik Video Ölçüm Sistemi V3 Serisi
Ürün Özelliği:
1. XYZ 3 eksenli CNC otomatik hassas kontrol, hassas konumlandırma;
2. Granit taban ve kolon benimsenmiştir, iyi kararlılık;
3. Hassas lineer kılavuz rayı, bilyalı vida ve servo motor, hareket sisteminin doğruluğunu ve kararlılığını sağlar;
4. 0.5μm çözünürlük ve yüksek hassasiyetli ızgara cetveli, sistemin ölçüm doğruluğunun kararlılığını ve güvenilirliğini sağlar;
5. Net gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için yüksek çözünürlüklü dijital kamera;
6. 6.5X Zoom745 yüksek çözünürlüklü optik zoom lens, doğru zoom, tek seferlik piksel düzeltmesi;
7. Program kontrollü 5 halkalı, 8 bölgeli ve 40 kanallı LED yüzey ışık kaynağı ve paralel LED kontur ışık kaynağı sistemi, 256 seviyeli parlaklık seviyesini akıllıca gerçekleştirir;
8. Otomatik görüntü ölçüm yazılımı güçlü ve kullanımı kolaydır.
Özellikler:
| Emtia |
Otomatik Video Ölçüm Sistemi V3 Serisi |
| model |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| X/Y ekseni hareketi (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy(um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z tek nokta
doğruluk (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Z ekseni hareketi (mm) |
200 (isteğe bağlı olarak 300mm/400mm'ye yükseltme) |
| Ölçek Çözünürlüğü |
0.5um çözünürlüğe sahip yüksek hassasiyetli cam ızgara cetveli. |
| Tezgah malzemesi |
Granit |
| Kılavuz modu |
P sınıfı hassas lineer kılavuz rayı |
| Tahrik tipi |
AC servo motor/DC servo motor+döner vidalı mil |
| Çalışma şekli |
Uzaktan kumanda kolu, fare işlemi, programlama otomatik algılama |
|
Aydınlatma
Sistem
|
Kontur |
LED Paralel Kontur Aydınlatması |
| Yüzey |
0~255 Kademesiz Ayarlanabilir 8 Bölümlü LED Yüzey Aydınlatması |
| Eş eksenli |
İsteğe bağlı Yüksek parlaklıklı Nokta LED Işık |
| Video sistemi |
1/3 "Yüksek Çözünürlüklü Dijital Kamera |
| 0.7X~4.5X optik büyütme ve 28X~180X video büyütme özellikli Zoom745 manuel zoom lens. |
| Ölçüm yazılımı |
Vismeasoft |
| İşletim sistemi |
WIN10/11-32/64 bit işletim sistemini destekler. |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer dil sürümleri eklenebilir. |
| Çalışma ortamı |
Sıcaklık 20℃ 2℃'dir ve sıcaklık değişimi 1℃/saat'ten azdır; Nem %30 ~ %80 RH; Titreşim < 0.02g'ler, ≤15Hz. |
| Güç Kaynağı |
220V/50Hz/10A |
| Makine yatağı |
0~30Kg (nihai taşıma kapasitesi: 50Kg) |
| Boyut (GxDxY)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Net Ağırlık (Kg) |
396 |
466 |
560 |
796 |
| İsteğe bağlı yapılandırma |
Elektronik geri besleme lensi, elektrikli zoom lensi, temas probu, beyaz ışık noktası spektrumu, 3D kamera, kablosuz Bluetooth uzaktan kumandası. |
Notlar:
L, milimetre cinsinden ölçüm uzunluğunu temsil eder ve Z ekseninin optik odaklama ölçüm doğruluğu, ölçülecek iş parçasının yüzey pürüzlülüğü ile büyük bir korelasyona sahiptir. Pürüzlülük Rz değeri ne kadar düşükse, tekrarlayan odaklama doğruluğu o kadar iyi olur ve tersi de geçerlidir.
Video büyütme yaklaşıktır ve monitörün boyutuna ve çözünürlüğüne bağlıdır.
Zoom745 serisi zoom objektif lensi, gerektiğinde 0.5X büyüteç ve 2X büyüteç ile donatılabilir.
Ürün Yapılandırma Modeli Açıklaması(V3-322 ile örnek):
| Ürün Kategorisi |
2.5D |
3D |
2.5D |
3D |
| Emtia |
2.5D Otomatik
Video Ölçüm Sistemi
|
3D Otomatik
Temas ve Video Ölçüm Sistemi
|
2.5D Otomatik
Lazer Tarama ve Video Ölçüm Sistemi
|
3D Otomatik
Çoklu Duyusal
Ölçüm Makinesi
|
| Model |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| Tip |
A |
B |
C |
D |
| Anlamı |
Optik Zoom lens
Sensör
|
Zoom lens Sensör ve
Temas Probu Sensörü
|
Zoom lens Sensör ve
Lazer Sensör
|
Zoom lens Sensör, Temas
Probu Sensörü ve Lazer Sensör
|
| Temas Probu |
olmadan |
MCP-Kit1 |
olmadan |
MCP-Kit1 |
| Lazer Sensör |
olmadan |
olmadan |
WCS40416 |
WCS40416 |
V3 Otomatik Video Ölçüm Sistemi Modelleri ve Özellikleri:
| Model |
Kod |
Model |
Kod |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Kod |
Model |
Kod |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3 Otomatik Video Ölçüm Sistemi Seyahat Kılavuzu Tablosu:
| Seyahat |
Model |
Doğruluk |
X Ekseni Seyahat mm |
Y Ekseni Seyahat mm |
Z Ekseni Seyahat mm |
Z ekseni Özelleştirilmiş Seyahat mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600mm |
400mm |
200mm |
400mm |
SIG ayrıca 2000x3000x400mm seyahat mesafesine sahip bir portal mobil köprü kamerasına sahiptir ve diğer seyahat mesafeleri ve özellikleri müşterilerin ihtiyaçlarına göre özelleştirilebilir.
Yazılım Tanıtımı:
VIMSOFT otomatik görüntü ölçüm yazılımı: sezgisel arayüz ve güçlü fonksiyonlar, verimli ölçüm görevlerine yardımcı olur.
1. Kullanıcı dostu arayüz
Basit düzen: ana arayüz, tek bir tıklamayla erişilebilen düğmelerle temel işlevleri sunar. Kullanıcılar, çoğu ölçüm işlemini tıklayıp sürükleyerek tamamlayabilir.
2. Gelişmiş geometrik ölçüm yeteneği
l Toplam faktör ölçümü:
l 2D/3D öğelerini destekler: noktalar, çizgiler, yaylar, daireler, dikdörtgenler, elipsler, kama yuvaları (uzun daire özellikleri), açma ve kapama eğrileri, düzlemler, silindirler, koniler, küreler vb.
l Z ekseni probu veya lazer yer değiştirme sensörü ile üç boyutlu öğeler (uzaysal eğri yüzey gibi) ölçülebilir ve kenar algılamadan sonra doğrudan koordinatlar/uzunluk/alan/hacim hesaplanabilir.
l Hassas kenar algılama:
l Zayıf kenar yakalama, ayarlanabilir arama yönü, gürültü/kırık kenar filtreleme
l Otomatik odaklama ve yükseklik ölçümü;
l En iyi odak düzlemini akıllıca belirleyin ve yükseklik/düzlük ölçümünü gerçekleştirin.
3. Karmaşık toplu iş parçalarının verimli çözümü
l Dizi ölçümü:
l Eleman dizisi: Tek bir elemanı ölçtükten sonra, tüm eşit mesafeli özellikler diziyi çevirerek otomatik olarak oluşturulur.
l İş parçası dizisi: Tek bir parçayı ölçtükten sonra tüm partiyi otomatik olarak işleyin (tek/çok fikstür modunu destekler)
l CAD entegrasyonu:
l Manuel örnekleme yapmadan CAD çizimlerini içe aktararak otomatik olarak ölçülebilir (özellikle karmaşık/özel şekilli parçalar için uygundur).
l Karşılaştırma navigasyonu:
l Gerçek zamanlı karşılaştırma için önceden ayarlanmış referans çizgileri/açıları/daireleri.
l Harita navigasyonu: büyük veya çok özellikli iş parçalarını doğru bir şekilde konumlandırmak için taranan/piksel görüntüleri birleştirme.
4. Esnek kullanıcı programı
l Otomatik süreç:
l Kullanıcının işlemine göre ölçüm sırası oluşturulur ve program yürütmesi kontrol edilir.
l Adımların sırasını düzenleyebilir, işlemleri ekleyebilir veya silebilir ve iş akışını özelleştirebilirsiniz.
l Toplu optimizasyon:
l Gereksiz işlemleri en aza indirmek için tek bir kenar algılama için görevi tekrarlayın.
5. Şekil ve konum tolerans analizi
l Tam boyutlu GD&T desteği:
l Doğrusallık, yuvarlaklık, düzlük, silindiriklik, profil, konum, paralellik, diklik, eşmerkezlilik vb. hesaplayın.
l NG sonuçlarını otomatik olarak işaretleyin ve görsel grafikler aracılığıyla sapmaları bulun.
6. Veri raporlama ve dışa aktarma
l Özelleştirilmiş rapor:
l Excel/Word/TXT formatını dışa aktar (Excel şablonu özelleştirmesini destekler)
l CAD uyumlu çıktı:
l Tersine mühendislik için DXF/IGS dosyası oluşturun.
7. Çoklu cihaz entegrasyonu
l Genişletilmiş bağlantı:
l Üç boyutlu ölçümün doğruluğunu artırmak için problar, lazer sensörler, beyaz ışık sensörleri, mekanik kollar ve diğer ekipmanlarla uyumludur.
