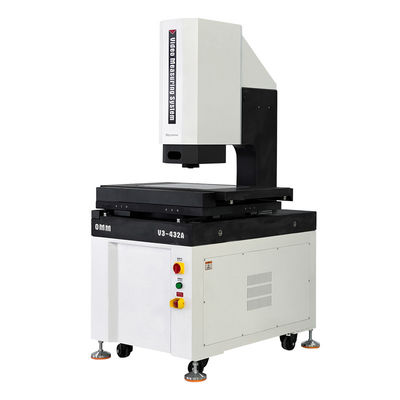

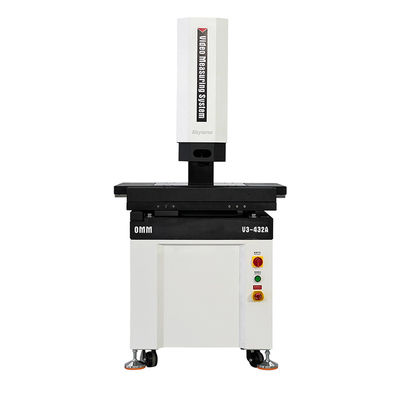

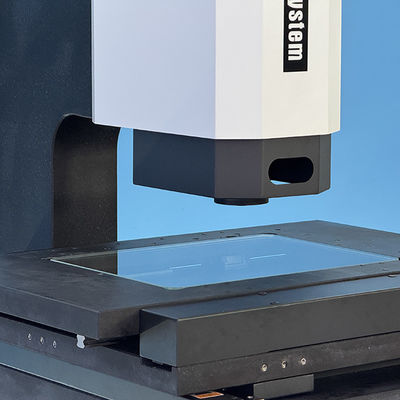

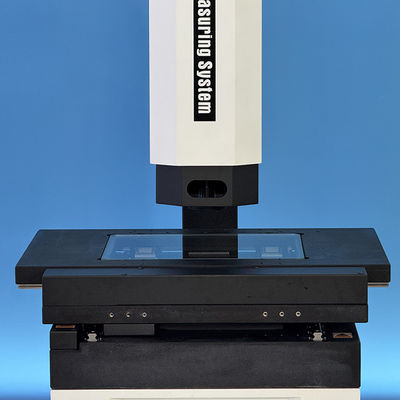

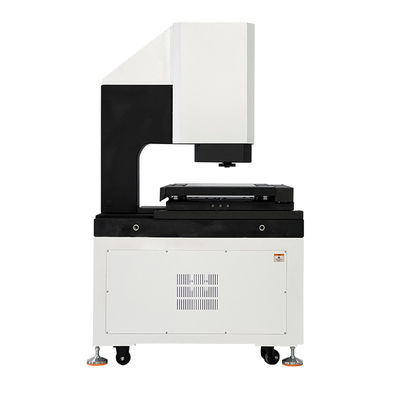

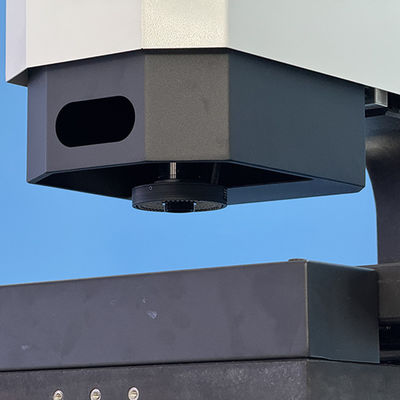

Otomatik Video Ölçüm Sistemi V3Seriler
Ürün Karakteristiği:
1. XYZ 3 eksenli CNC otomatik hassas kontrol, hassas konumlandırma;
2Granit taban ve sütun kabul edilir, iyi istikrar;
3. hassas doğrusal rehber ray, top vida ve servo motor hareket sisteminin doğruluğunu ve istikrarını sağlar;
4. 0.5μm çözünürlük ve yüksek hassasiyetli ızgara kanadı, sistemin ölçüm doğruluğunun istikrarını ve güvenilirliğini sağlar;
5Açık gözlem ve doğru ölçüm gereksinimlerini karşılamak için yüksek çözünürlüklü dijital kamera;
66.5X Zoom745 yüksek çözünürlüklü optik zoom lens, doğru zoom, tek seferlik piksel düzeltmesi;
7Program kontrollü 5 halka, 8 bölge ve 40 kanallı LED yüzey ışık kaynağı ve paralel LED kontur ışık kaynağı sistemi, 256 seviye parlaklık seviyesini akıllı bir şekilde gerçekleştirir;
8Otomatik görüntü ölçüm yazılımı güçlü ve kullanımı kolaydır.
Özellikler:
| Mal |
Otomatik Video Ölçüm Sistemi V3Seriler |
| model |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| X/Y ekseninde yolculuk (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy ((um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z tek nokta
doğruluk (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Z ekseni yolculuğu (mm) |
200 (Farklı olarak 300mm/400mm yükseltme) |
| Ölçeklerin çözünürlüğü |
Yüksek hassasiyetli cam ızgara kanadı, çözünürlüğü 0.5um. |
| Çalışma masası malzemesi |
Granit |
| Yönlendirme modu |
P sınıfı hassas doğrusal rehber ray |
| Sürücü tipi |
AC servo motor/DC servo motor + yuvarlak kurşun vida |
| Çalışma şekli |
Uzaktan kumanda kolu, fare işletim, otomatik algılama programlama |
|
Işıklandırma
Sistem
|
Kontür |
LED Paralel Kontür Işığı |
| Yüzey |
0~255 Adımsız Ayarlanabilir 8 Bölüm LED Yüzey Işığı |
| Koaksiyel |
Seçenek yüksek parlaklık noktası LED lambası |
| Video sistemi |
1/3 "Yüksek çözünürlüklü dijital kamera |
| Zoom745 el zoom lens, optik büyütme 0.7X ~ 4.5X ve video büyütme 28X ~ 180X. |
| Ölçüm yazılımı |
Vismeasoft |
| İşletim sistemi |
WIN10/11-32/64 bit işletim sistemini destekler. |
| Dil |
İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, diğer dil versiyonları eklenebilir. |
| Çalışma ortamı |
Sıcaklık 20°C 2°C'dir ve sıcaklık değişimi 1°C/saatten azdır; Nem %30 ~ %80 RH; titreşim < 0.02g'ler, ≤15Hz. |
| Güç kaynağı |
220V/50Hz/10A |
| Makine rulmanı |
0 ~ 30Kg (son taşıma kapasitesi: 50Kg) |
| Boyut (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Net Ağırlık (Kg) |
396 |
466 |
560 |
796 |
| İsteğe bağlı yapılandırma |
Elektronik geri bildirim lensleri, elektrikli zoom lensleri, temas sondası, beyaz ışık noktası spektrumu, 3 boyutlu kamera, kablosuz Bluetooth uzaktan kumanda. |
Notlar:
L, ölçüm uzunluğunu milimetre olarak temsil eder ve Z ekseni optik odaklama ölçüm doğruluğu, ölçülecek iş parçasının yüzey kabalığı ile büyük bir ilişkiye sahiptir.Rıhtım Rz değeri ne kadar düşükse, tekrarlayan odaklama doğruluğu ne kadar iyi olursa ve tam tersi.
Video büyütme yaklaşık ve monitörün boyutuna ve çözünürlüğüne bağlıdır.
Zoom745 serisi zoom objektif lens, gerektiğinde 0.5X büyütücü ve 2X büyütücü ile donatılabilir.
Ürün yapılandırma modeli açıklaması(V3-322 örneği):
| Ürün kategorisi |
2.5D |
3D |
2.5D |
3D |
| Mal |
2.5D otomatik
Video ölçüm sistemi
|
3D Otomatik
İletişim & Video Ölçüm Sistemi
|
2.5D otomatik
Lazer tarama ve video ölçüm sistemi
|
3D Otomatik
Çok duyusal
Ölçme Makinesi
|
| Model |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| Türü |
A |
B |
C |
D |
| Anlamı |
Optik Zoom lens
Sensör
|
Zoom lens sensörü ve
İletişim Sondu Sensörü
|
Zoom lens sensörü ve
Lazer sensörü
|
Zoom lens sensörü, temas.
Sonda Sensörü ve Lazer Sensörü
|
| İletişim sondası |
- Hayır. |
MCP-Kit1 |
- Hayır. |
MCP-Kit1 |
| Lazer sensörü |
- Hayır. |
- Hayır. |
WCS40416 |
WCS40416 |
V3Otomatik Video Ölçüm Sistemi Modelleri ve Spesifikasyonları:
| Model |
Kod |
Model |
Kod |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Kod |
Model |
Kod |
| V3-542A |
529-120J |
V3-652A |
529-120K. |
| V3-542B |
529-220J |
V3-652B |
529-220K. |
| V3-542C |
529-320J |
V3-652C |
529-320K. |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3Otomatik Video Ölçüm Sistemi Seyahat Rehberi Tablosu:
| Seyahatler |
Model |
Doğruluk |
X EksiSeyahat mm |
Y Eksen Yolculuğu mm |
Z Eksen Yürüyüş mm |
Z ekseni Özel Yolculuk mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
SIG ayrıca 2000x3000x400mm'lik bir yolculuk mesafesine sahip bir portalı mobil köprü kamerası vardır ve diğer yolculuk mesafeleri ve özellikleri müşterilerin ihtiyaçlarına göre özelleştirilebilir.
Yazılım Girişi:
VIMSOFT otomatik görüntü ölçüm yazılımı: sezgisel arayüz ve güçlü işlevler verimli ölçüm görevlerine yardımcı olur.
1.Kullanıcı dostu arayüzü
Basit düzen: Ana arayüz, bir tıklamayla erişilebilen düğmelerle temel işlevleri sunar. Kullanıcılar çoğu ölçüm işlemini tıklayıp sürükleyerek tamamlayabilirler.
2.Gelişmiş geometrik ölçüm yeteneği
l Toplam faktör ölçümü:
l 2D/3D öğeleri destekler: noktalar, çizgiler, kemerler, daireler, dikdörtgenler, elipserler, anahtar yollar (uzun daire özellikleri), açılış ve kapanış eğrileri, düzlemler, silindirler, koni, küreler vb.
l Z eksenli sonda veya lazer kaydırma sensörü ile üç boyutlu öğeler (örneğin mekansal kavisli yüzey) ölçülebilir,ve koordinatlar/uzunluk/areya/hacim, kenar tespitinden sonra doğrudan hesaplanabilir.
l Kesin kenar algılama:
l Zayıf kenar yakalama, ayarlanabilir arama yönü, gürültü/kırık kenar filtreleme
Otomatik odaklama ve yükseklik ölçümü;
En iyi odak düzlemini akıllıca belirleyin ve yükseklik / düzlük ölçümünü gerçekleştirin.
3.Karmaşık parti iş parçasının verimli çözümü
l Dizi ölçümü:
l Eleman dizisi: Tek bir öğeyi ölçtükten sonra, tüm eşit mesafeli özellikler dizinin çevrilmesiyle otomatik olarak oluşturulur.
l İş parçasının dizisi: tek bir parçanın ölçülmesinden sonra tüm partiyi otomatik olarak işleme sokar (tek / çoklu armatür modunu destekler)
I CAD entegrasyonu:
l El örnekleme yapmadan CAD çizimleri ithal ederek otomatik olarak ölçülebilir (özellikle karmaşık/özel şekilli parçalar için uygundur).
Karşılaştırma navigasyonu:
l Gerçek zamanlı karşılaştırma için referans çizgileri/ açılar/ daireleri önceden ayarlayın.
l Harita navigasyonu: büyük veya çok özellikli iş parçacıklarını doğru bir şekilde bulmak için taratılmış/piksel görüntülerin dikilmesi.
4.Esnek kullanıcı programı
Otomatik süreç:
l Kullanıcının işlemine göre, ölçüm sırası oluşturulur ve programın yürütülmesi kontrol edilir.
l Adımların sırasını düzenleyebilir, işlemleri ekleyebilir veya silebilir ve iş akışını özelleştirebilirsiniz.
Toplu optimizasyon:
Tek kenar algılama görevini tekrarlayın, gereksiz işlemleri en aza indir.
5.Form ve pozisyon tolerans analizi
Tam boy GD&T desteği:
l Düzlük, yuvarlaklık, düzlük, silindriklik, profil, konum, paralellik, dikeylik, konsantriklik vb.
l Otomatik olarak NG sonuçlarını işaretleyin ve görsel grafikler aracılığıyla sapmaları bulun.
6.Veri raporlama ve ihracat
Özel rapor:
l Excel/Word/TXT biçimi ihracatı (Excel şablon özelleştirmesini destekler)
I CAD uyumlu çıkış:
DXF/IGS dosyasını ters mühendislik için oluşturun.
7.Çoklu cihaz entegrasyonu
L Genişletilmiş bağlantı:
l Üç boyutlu ölçümlerin doğruluğunu artırmak için problar, lazer sensörleri, beyaz ışık sensörleri, mekanik kollar ve diğer ekipmanlarla uyumludur.
