Name: Kesik kaplama test makinesi ST-5000G
Brand: Hoyamo and Sinowon Inc
SKU: ST-5000G
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Yüzey düzlüğü: <10u

kaplama genişliği: 450mm

Yüzey ıslanabilirliği: <15°

Yüzey sıcaklığı: 23±2°C

Film oluşturma yöntemi: Yuva kaplama

Sıvılık: 300nm~10um (kuru film)

Film oluşturan homojenlik: Film içinde %5 ≤, filmler arasında %5 ≤

Vurgulamak:

Kaplama test makinesi

Kesik kaplama test makinesi

Hassas yarık kaplama test makinesi

Temel bilgiler

Menşe yeri: Dongguan, Çin

Marka adı: SQP

Sertifika: CE/ROHS

Model numarası: ST-5000G

Belge: D4 Sinowon ST-5000G Precisi...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 30 iş günü

Ödeme koşulları: L/C, T/T

Yetenek temini: 50 takım/ay

Fotoğraf Galerisi

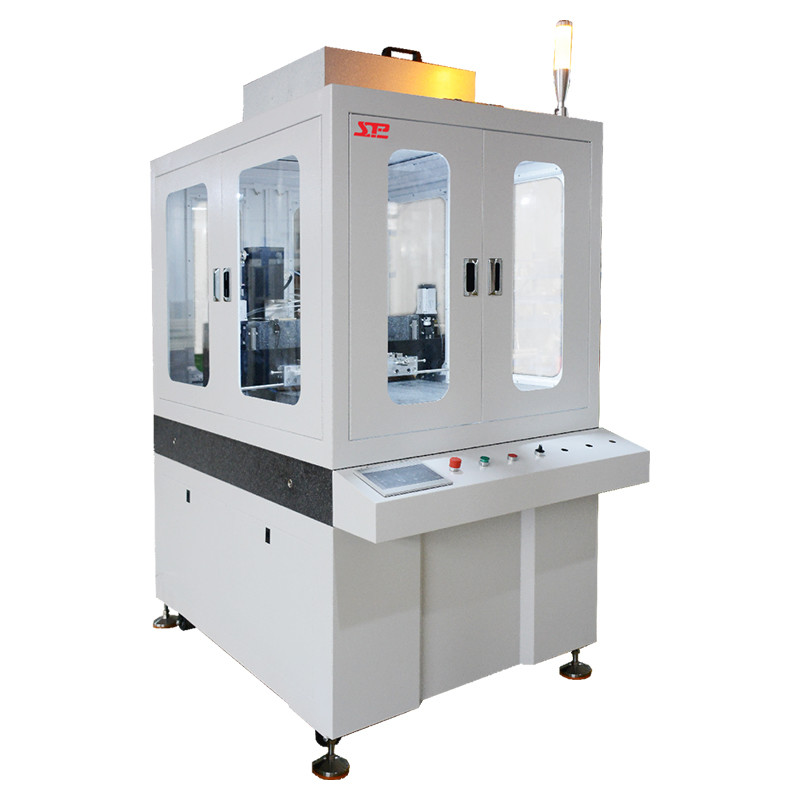

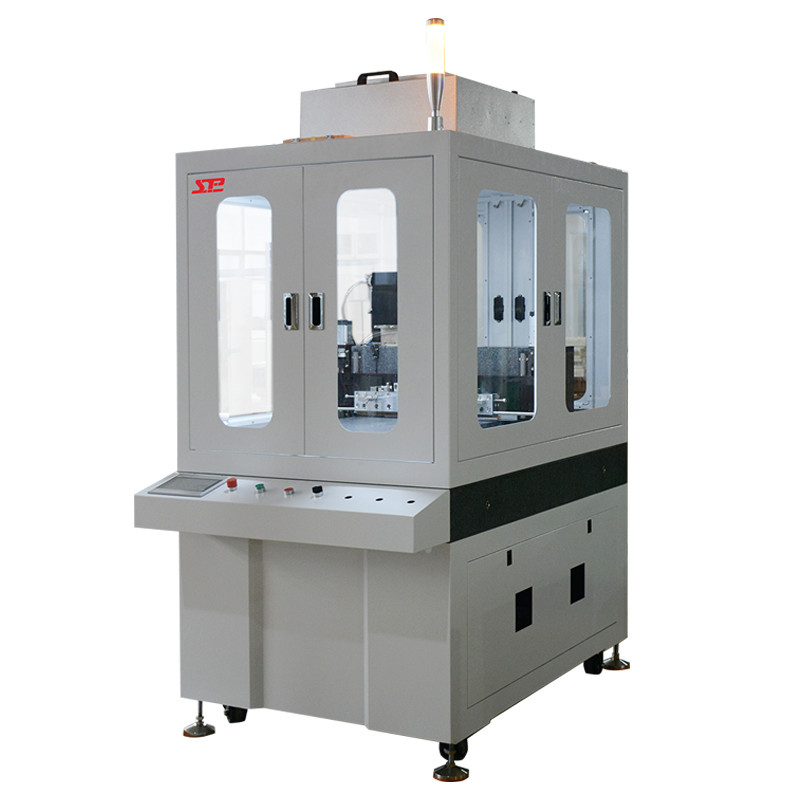

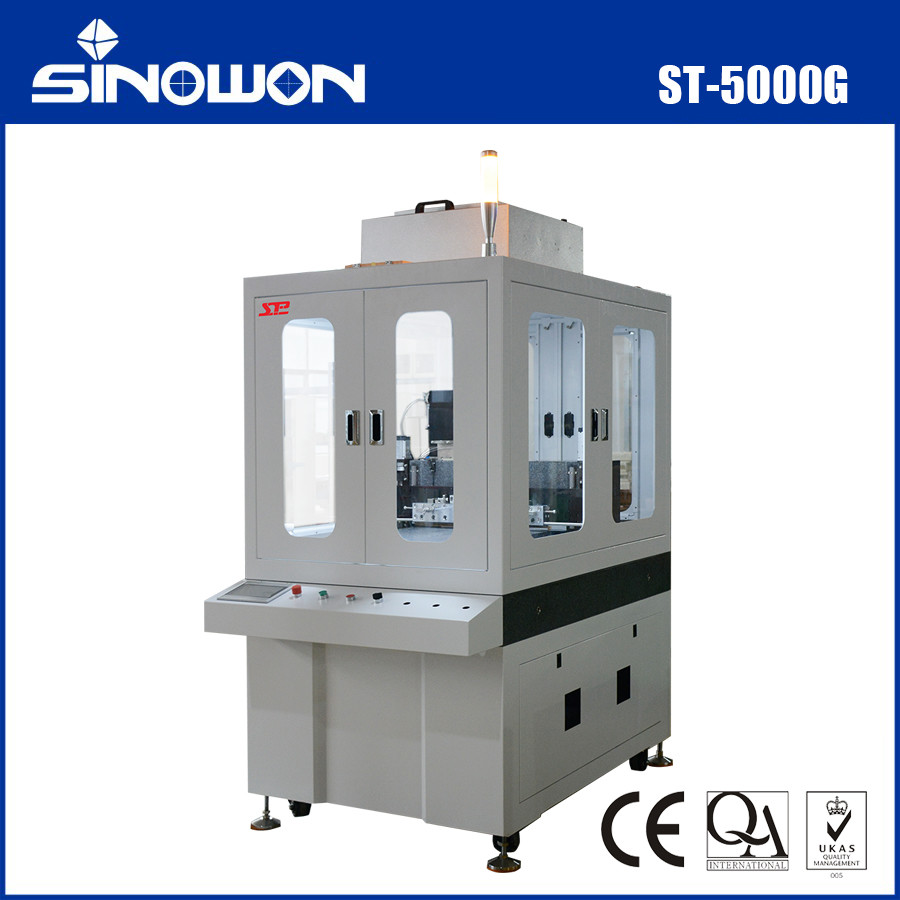

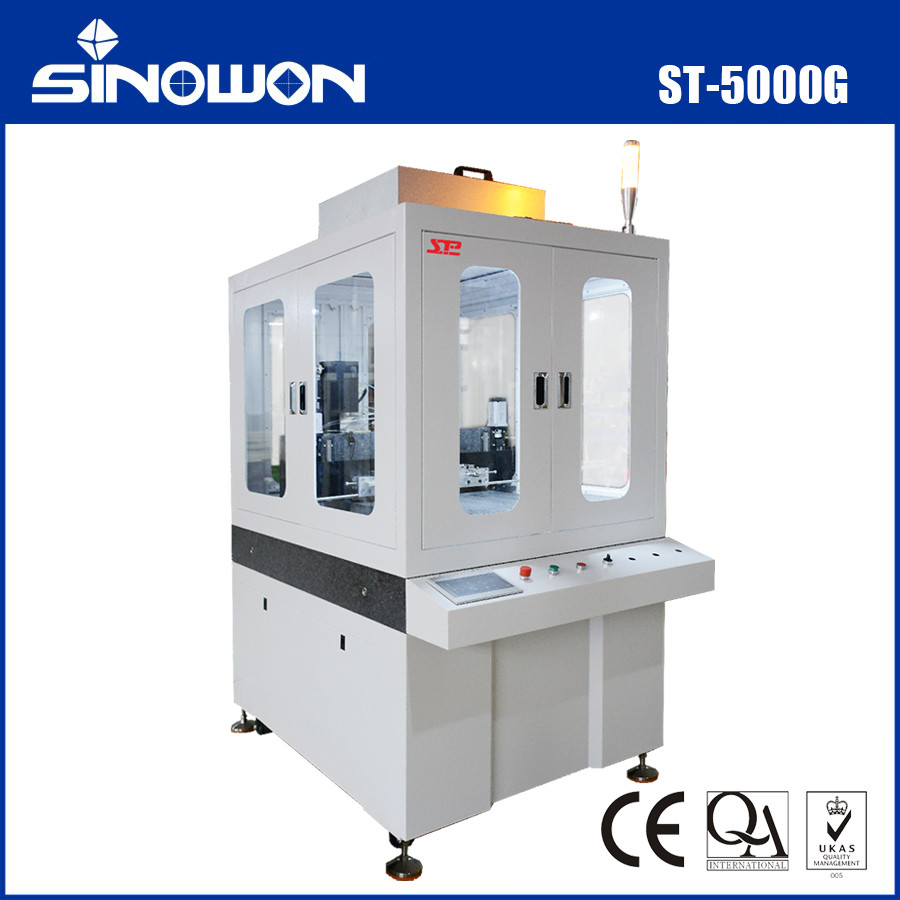

Kesik kaplama test makinesi ST-5000G

Ürün Açıklaması

ST-5000G Hassas yarık kaplama test makinesi

ÜrünBENgiriş:
ST-5000G Hassas Kaplama Deneysel Kaplama Makinesi, yeni tip yüksek hassasiyetli, yüksek güvenilirliğe ve yüksek stabiliteye sahip deneysel kaplama makinesidir. Ekipmanın özellikleri şunlardır: Kendi ürettiği ve geliştirdiği yüksek hassasiyetli yapıştırma pompası ve yüksek hassasiyetli yarık kalıbı ile sıvı ilaç, yüksek film kalınlığı homojenliğine sahip geniş alanlı ince bir kaplama hazırlamak için sert alt tabaka üzerine eşit şekilde kaplanır.

Ekipman Özellikleri ve Bileşimi:

Cihaz Parametreleri:

Uygulanabilir yüzeyler:

(1)	Yüzey boyutu	500mm*500mm
(2)	Yüzey düzlüğü	<10u
(3)	Yüzey ıslanabilirliği	<15°
(4)	Yüzey sıcaklığı	23±2°C

Uygulanabilir Sıvılar:

(1)	tip	İzopropanol, DMF, DMSO ve diğer organik solventler veya diğer karışık solventler
(2)	viskozite	1~70CPS
(3)	Katı içeriği	%7~%50

Ekipman proses performansı:

(1)	Film oluşturma yöntemi	Yuva kaplama
(2)	viskozite	300nm~10um(Kuru film)
(3)	Film oluşturan homojenlik	Film içinde %5 ≤, filmler arasında %5 ≤

Kaplama kalıbı:

Sayı	Proje	Teknik parametreler	Açıklama
1	Malzeme	SUS630
2	Kaplamalı genişlik	450mm
3	Düzlük/doğrusallık	≤3um
4	Lümen pürüzlülüğü	Ra≤0,025
5	Yarık boşlukları	Conta tipi, conta kalınlığı tekdüzeliği ≤±2um
6	Boşluk ayar aralığı	≤±10um
7	Kenar aralığı hariç	≤10mm
8	Kaplama kafası çarpışma önleyici tertibat	Dudaktan 20um daha düşüktür, bu da dudağın çarpışmasını etkili bir şekilde önler
9	Kaplama başlığı düzeltmesi	Yüksek hassasiyetli doğrusal yer değiştirme sensörü tarafından otomatik olarak düzeltilir
10	Kabarcık drenaj tasarımı	Kalıp odası yüksek düzeydedir ve yüksek düzeyde kesecik deliklerine sahiptir

Kaplama Pompaları:

Sayı	Proje	Teknik parametreler	Açıklama
1	Pompa gövdesi malzemesi	SUS316L
2	Sızdırmazlık halkası malzemesi	Korozyona dayanıklı contalar
3	Pompa hacmi	5 ml
4	Sürücü kontrolü	Servo motor, vidalı mil
5	Tükürük kontrol çözünürlüğü	0,01ul/sn
6	Tepki süresi	0,01 saniye
7	Tükürük hızı	0~2000ul/sn
8	Maksimum tükürük ivmesi	2000ul/s²
9	Fonksiyonel konfigürasyon	1) Sıvı besleme pompası, yeniden doldurma sonrasında basıncı otomatik olarak tahliye eder; 2) Sıvı deşarj gecikme fonksiyonu; 3) Terminal geri emme fonksiyonu; 4) Otomatik rehidrasyon fonksiyonu; 5)Çok aşamalı kaplama ayarı;

Hareket bileşenleri:

Sayı	Proje	Teknik parametreler
1	Z ekseni sayısı	2.
2	Z ekseni çözünürlüğü	0,1um
3	Z ekseni sürücü kontrolü	Servo motor, taşlama dereceli vida, kılavuz rayı
4	Z ekseni tekrarlanabilirliği	≤5um
5	Z ekseni hız aralığı	0~50 mm/sn
6	Y ekseni sürücü tipi	Platform odaklı
7	Y ekseni sürücü kontrolü	Servo motor, taşlama dereceli vida, kılavuz rayı
8	Y ekseni hız aralığı	0~200 mm/sn
9	Y ekseni hareket yüzeyi doğruluğu	±5um'dan daha iyi
10	Y ekseni tekrarlanabilirliği	≤5um
11	Fonksiyonel konfigürasyon	1) Kaplamanın hızlanması ve yavaşlaması ayarlanabilir ve ayarlanabilir; 2) Kaplama Boşluğu ayarlanabilir; 3) Ayarlanabilir uç geri çekilme boşluğu;

Kaplama platformu:

Sayı	Proje	Teknik parametreler	Açıklama
1	Malzeme	000 dereceli granit
2	Alt tabaka boyutuna uyum sağlar	500*500mm
3	Yüzey düzlüğü	Düzlük≤±5um
4	Alt tabaka konumlandırma	Platform vakum adsorpsiyonu
5	Alt tabaka hizalaması	Manuel
6	Tableti seçip yerleştirin	Manuel

Sıvı besleme sistemi:

Sayı	Proje	Teknik parametreler	Açıklama
1	Boru malzemesi	PFA
2	Sıvı besleme tankı	Soyulmuş malzeme, 100ml hacim
3	Sıvı besleme yöntemi	Tank basınç altında
4	Tankı yıkayın	Paslanmaz çelikten yapılmıştır

Kaplama öncesi temizleme ünitesi:

Sayı	Proje	Teknik parametreler	Açıklama
1	Ön kaplama yöntemi	Ön kaplama platformu
2	Kalıp dudak temizliği	Manuel
3	Tankı ıslatın ve boşaltın	Ekipman boştayken, boru hattı temizken ve atıklar boşaltıldığında kullanılır.

İnsan-bilgisayar arayüzü:

Sayı	Proje	Teknik parametreler	Açıklama
1	dokunmatik ekran	Ön kaplama platformu
2	Günlük kayıt fonksiyonu	Kaplama işlemindeki her zaman noktasında kaplayıcının her ekseninin hız ve konum parametreleri de dahil olmak üzere her bir alt tabakanın kaplama işlemi görüntülenebilir
3	Operasyonel izinler	Oturum açmak için üç tür işlem izni. Cihazın manuel, yarı otomatik ve otomatik işlemlerinin tümü arayüz üzerinden çalıştırılabilir.

Toz kapağı:

Sayı	Proje	Teknik parametreler	Açıklama
1	beste yapmak	Alaşım, Zımba Plakası, FFU, Sızdırmazlık Şeridi
2	tasarlamak	Şeffaf, kaplama durumunu gerçek zamanlı olarak gözlemleyebilir. Mikro pozitif basıncı temizleyen FFU, dış ortamın sınıf 1000'den daha iyi olmasını sağlar
3	egzoz	Dış kapak organik egzoz portlarına ayrılmıştır ve arayüz boyutu DN80'dir.

Yapılandır the kontrol listesi:

Ana yapılandırma:

Sayı	İsim	Marka	Markanın yeri
1	PLC'ler	Siemens	Almanya
2	Servo motor	Panasonic'in	Çin
3	Frekans dönüştürücüler	INVT	Çin
4	HMI	Kunlun tonalitesi	Japonya
5	Rulman	NSK / FAG	Japonya/Almanya
6	Minyatür devre kesiciler	Schneider/CHINT	Fransa/Çin
7	Röleler	Schneider	Fransa
8	Hava anahtarı	Schneider/CHINT	Fransa/Çin

Cihaz Güvenliği Yapılandırması:

1	Acil durum anahtarı	Temiz kapak, çalıştırma arayüzü, elektrik kontrol kutusu ve diğer konumlar EMO anahtarlarıyla donatılmıştır ve acil durumlarda birden fazla nokta hızla durdurulabilmektedir.
2	Güvenlik kilitleri	Makine tehlikelerinin kaynağı, ekipmanın koruyucu kapağı açıldığında yaralanmalara neden olabilecek ünitelerin çalışmasını durduran, arıza korumalı donanım kilitleme cihazıdır.
3	Sesli ve ışıklı alarm	Ekipman, göze çarpan veya müşterinin belirlediği bir konumda sesli ve görsel bir alarm cihazıyla kurulur
4	Kapağı temizleyin	Ekipman dış kapak ile izole edilmiş olup, toz kapağı çalışma sırasında personelin girmesi engellenerek dış ortamdan uzak tutulmaktadır.
5	Havalandırma ve egzoz	Organik uçucu gazların kaplaması egzoz bağlantısıyla tasarlanmıştır
6	diğer	Su, elektrik ve kimyasalların kullanımına yönelik ekipmanın tasarımı ulusal güvenlik standartlarına uygundur
