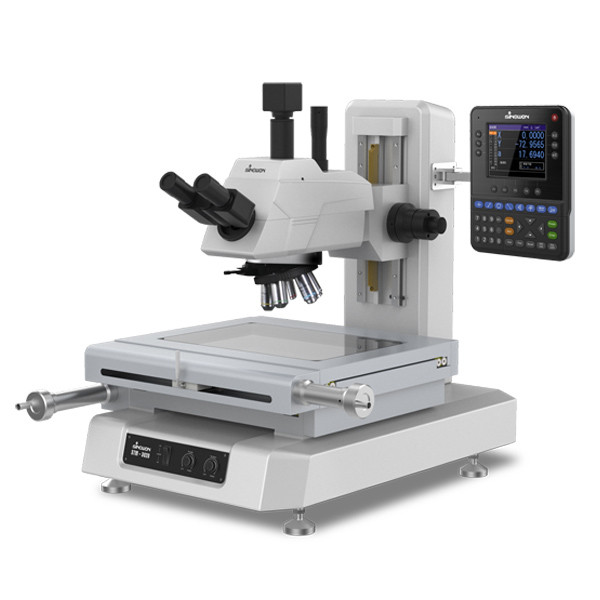

STM-3020M ölçüm mikroskobu
Özellikleri:
● Parlak alan gözlem, net ve az yanıp sönen görüntü, geniş görüş alanı.
● Uzun çalışma mesafesi hedefleri, optik 1000x büyütmeye kadar.
● Yayımlanan aydınlatma ve yansıtılan aydınlatma sisteminde standart özellik olarak diyaframlar.
● Hızlı serbest bırakma sistemi, özellikle uzun vuruş ölçümlerinde yararlıdır.
● Dikkate alın ve sütunun her iki tarafındaki büyük tutaklarla ince / kaba hareket kolu kullanarak ölçün.
● Sıfır ayarlı anahtarlar (X ve Y ekseni) aynı zamanda sahne besleme kolu yakınlarında yer almaktadır.
● Görme ölçüm sistemine yükseltmek için Görme Birimi ile birlikte kullanılabilir.
Uygulama:
Mekanik, metre, elektronik ve hafif sanayi; üniversite, enstitü ve metroloji departmanında yaygın olarak kullanılır.Dijital alet üreticileri mikroskobu çeşitli karmaşık iş parçasının kontur boyutunu ve yüzey şeklini tespit edebilir, örneğin şablonlar, yumruk parçaları, kamlar, iplikler, dişliler, kalıplama freze kesicileri.
Spesifikasyon:
| Mikroskop modeli |

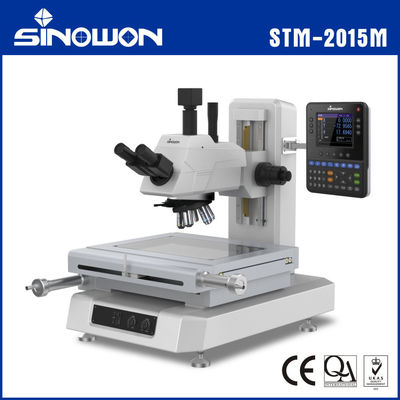

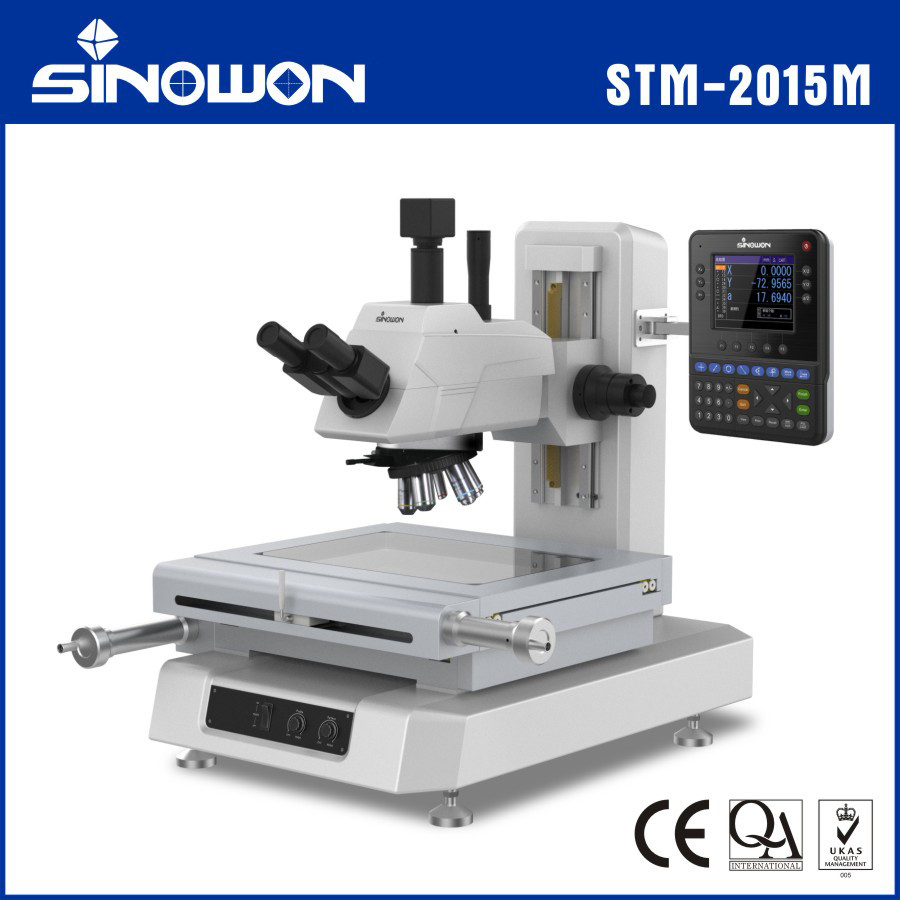

STM-2015M |
STM-3020M |
| Kod # |
532-180 |
532-190 |
| X/Y ekseninde yolculuk |
200x150mm |
300x200mm |
| Ölçek çözünürlüğü |
0.0001mm |
| XY aşama ölçüm doğruluğu 20oC. |
(2+L/200) μm L: ölçüm uzunluğu |
| Gözlem Görüntüsü |
Ön görüntüsü (Düz görüntüsü mevcut) |
| Gözlük tüpü |
Binoküler Gözlük: WF10/20 |
| Objektif |
Standart teslimat: 5x, 10x, 20x, 50x; Seçenek: 100x |
| Kontür Işığı |
Düzenlenebilir LED |
| Yüzey Işığı |
Düzenlenebilir LED |
| Z Ekseni Seyahat Menzili |
Standart odağa odaklanma: 150mm, 200mm isteğe bağlı |
| Z Eksi Odaklama |
Elle odaklama (Kırık / ince) |
| XY Aşama Yüzen Fonksiyonu |
Hızlı serbest bırakma mekanizması |
| Ekran Birimi Fonksiyonu |
Sıfır ayar, Yön değiştirme, RS-232 üzerinden veri çıkışı |
| Güç kaynağı |
AC220/50HZ; AC110V/60Hz |
| İsteğe bağlı aksesuarlar |
Yüksek hassasiyetli döner masa RT4 ((D:165mm), RT5 ((262mm) |
|
Dijital okuma DP400
|
| Hızlı ölçüm ölçüm yazılımı QM2.0 |
| CCD adaptörü ve CCD kamerası |
Optik özellik:
|
Adı
|
Hedef |
Gözlük WF10/22 |
| N.A. |
W.D. ((mm) |
f ((mm) ️ |
R(um) |
±▽p(um) |
Büyütme |
Görsel alan ((mm) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
4 sent.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
- 2 sent.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
1 sent.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
0 sent.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
0 sent.22 |
Renkli ekran çok fonksiyonel dijital okuma DP400
Özellikleri:
● 5.6Renkli ekran ve mühürlenmiş silikon dokunmatik düğme,tam bilgi ile, kolay kullanım, uzun kullanım ömrü;
● 100 kalıcı görüntü öğesini kaydet, güncel tarihi ayarlayabilir ve kaydedebilir;
● Çok fonksiyonlu ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida ipliği, elipse, yuva, yuvarlama, önceden ayarlama, yapı vb.
● Ön veya Ters yön sayım fonksiyonu,1/2 değeri, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, REC ((kayıt) fonksiyonu ve Döngü ölçümü;
● Bölüm ve doğrusal telafi 3 eksen için mevcuttur, ölçüm doğruluğunu yüksek oranda sağlar;
● Ayak anahtarı, yazıcı, optik kenar algılama ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
● Kutup ve koordinat sistemi ile, milimetre ve inç görüntüleyebilir ve kolayca değiştirilebilir;
● Bağımsız şifre izin fonksiyonu ile, yanlış işlemle veri sapması olasılığını önlemek için, aynı zamanda orijinal ayarları şifre izni ile değiştirebilir;
● Çoklu dil desteği:Çin, İngilizce ve diğer diller.
Spesifikasyon:
| Model |
DP400 |
| Kod# |
510-340 |
| Dil |
Basit Çince, Karmaşık Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu |
115 mm × 85 mm |
| LCD ekran çözünürlüğü |
640*480 |
| Dijital ekran aralığı |
8 basamak ((Onluk nokta ile) |
| Görüntüleme Eksi |
3 eksen (X,Y,Z/Q) |
| Z/Q Ekran Modeli |
Uzunluk veya açı |
| Açı Görüntüleme Modeli |
Derece, Dakika ve İkinci veya Derece |
| Doğrusal Ölçek Sinyalı |
TTL kare dalga veya AC sinüs dalgası, iki 90 ° faz açısı farkı, 10MA'dan daha büyük sürüş kapasitesi |
| Doğrusal ölçek çözünürlüğü |
0.1mm,0.2um,0.5mm, 1mm,2mm,5mm |
| Baud oranı |
4800,9600,14400,19200,38400,57600 |
| Veri Çıktı Portu |
RS232,DB-9 Ana arayüzü |
| Çalışma Klavye |
Kapalı Silikon dokunmatik klavyesi |
| Genişleme limanı |
Ayak anahtarı, yazıcı, optik kenar bulucu vb. |
| Girdi Güç kaynağı |
AC90V-240V,15W |
| Operasyon Çevre |
Çalışma sıcaklığı: 0 °C~40 °C;Depolama sıcaklığı:-10 °C~60 °C;Nitelikli Nem:<90% RH |
