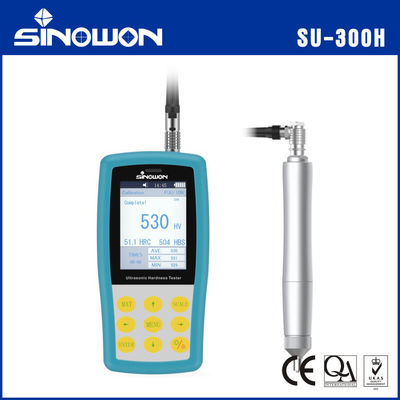

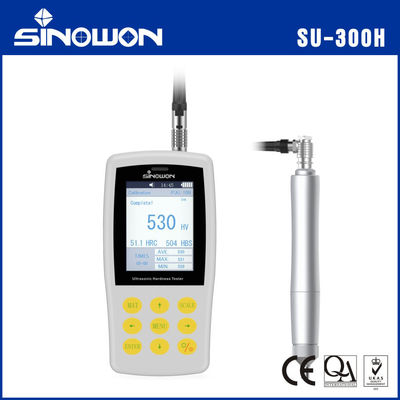

Manuel Ultrasonik Sertlik Ölçme Cihazı SU-300H
SU-300H Tanıtımı:
● SU-300H Manuel Ultrasonik Sertlik Ölçme Cihazı, Sinowon grubu tarafından üretilen klasik bir taşınabilir durometredir. Sertlik ölçümü yapmak için ultrasonik temas empedansı yöntemini kullanır, sahada veya laboratuvarda.
● SU-300H, temas izi gözlemlenemeyecek kadar küçük olduğundan bir NDT durometredir, kalıp, dişli, mil, çubuk, vida, raylar vb. gibi bitmiş ürünlerin sertliğini test etmek için mükemmel bir çözümdür.
● SU-300H, sadece manuel problarla değil, aynı zamanda motorlu problarla da çalışabilir, bu da farklı yüzey pürüzlülüğü koşullarına göre farklı uygulamaları karşılayabilir.
● SU-300H, ASTM A1038-2005, DIN standardı DIN50159-1-2008 ve Çin Ulusal standardı GB/T 34205-2017'ye uygundur.
Öne Çıkan Özellikler:
● Mükemmel Doğruluk——±%3 HV, ±1.5HR, ±%3HB.
● Mikroskobik İz—— Sadece yüksek güçlü mikroskop izi gözlemleyebilir.
● Hızlı Ölçüm—— 2 saniyede sonuç.
● Geniş LCD Ekran—— Doğrudan ölçüm sonucunu, zaman sayısını, maksimum, minimum, ortalama ve sapmayı gösterir.
● Kullanıcı Dostu Kullanım—— Kısa bir eğitimden sonra iyi çalışır.
● Garantili Garanti—— Ana ünite için 2 Yıl garanti (Prob Hariç).
● Kütle Depolama—— 1000 grup ölçüm verisi kaydeder.
● Basit Kalibrasyon—— Çağırmak için 20 grup kalibrasyon verisi kaydeder, kalibrasyon verimliliğini artırır.
Özellikler:
| Emtia |
Manuel Ultrasonik Sertlik Ölçme Cihazı |
| Model |
SU-300H |
| Kod# |
882-141H |
| Opsiyonel Prob |
Manuel Prob:10N,20N,49N,98N ;Motorlu Prob:3N,5N,8N,10N |
| Ölçüm Aralığı (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Ölçüm
Doğruluk(%)
|
Ölçekler |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Sertlik Ölçekleri |
Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) |
| LCD |
Renkli Ekran |
| Veri Ekranı |
Yükleme kuvveti, Test süreleri, Test sonucu, Ortalama,
Maksimum,Minimum,Sapma ve Dönüşüm ölçeği.
|
| Dil |
Çince, İngilizce, Almanca, Portekizce, Türkçe |
| Veri Çıkışı |
RS232 Hiper Terminal/Bluetooth Yazıcı |
| Yazdır |
Bluetooth |
| Veri Depolama |
1000 grup ölçüm verisi ve 20 grup kalibrasyon verisi kaydetmek için |
| Kelime Girişi |
Harfler ve rakamlar |
| Çalışma Ortamı |
Sıcaklık: -10°C ila 50°C; Nem :%30-%80 R.H. |
| Pil Voltajı |
Şarj edilebilir lityum pil; Voltaj :4.2V, 3200mAh |
| Şarj Cihazı Voltajı |
AC220V/50Hz, 110V/60Hz |
| Ana ünite Boyutu ve Ağırlığı |
Ana ünite Boyutu :160 x 80 x 30mm (U x G x Y); Manuel Prob: Φ22×153mm; Ağırlık (Prob Yok): 0.5Kg |
| Ambalaj Boyutu ve Ağırlığı |
Ambalaj Boyutu :320 x 430 x 155mm (U x G x Y) ; Ambalaj Ağırlığı (Standart Teslimat):4.3Kg |

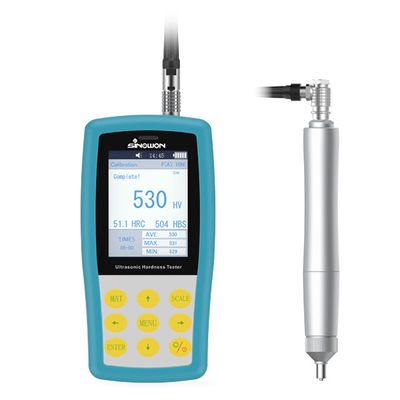

Ultrasonik Sertlik Ölçme Cihazı Manuel Prob
Özellikler:
● En son ultrasonik sensör teknolojisi tanıtıldı
● Yardımcı cihazlar olmadan doğru sertlik değeri elde edin
● 360° hızlı ölçümü destekler
● Mükemmel insan mühendisliği tasarımı, tutması kolay
● Probun uygun boyutu ve ağırlığı kontrol etmeyi kolaylaştırır
● Numunenin kenarı ve sabit konumu için hızlı ve doğru ölçüm
● Mikro girinti, numune için Tahrip Etmeyen
Manuel Prob Özellikleri:
| Prob Tipi |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kod# |
882-311 |
882-321 |
882-331 |
882-341 |
| Açıklama |
Opsiyonel |
Standart |
Opsiyonel |
Opsiyonel |
| Yükleme kuvveti |
10N |
20N |
50N |
98N |
| Çap |
21mm |
21mm |
21mm |
21mm |
| Uzunluk |
154mm |
154mm |
154mm |
154mm |
| Salınım Çubuğu Çapı |
2.4mm |
2.4mm |
3mm |
3mm |
| Ölçüm yüzeyinin pürüzlülüğü |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Test malzemesinin minimum kalınlığı |
2mm |
2mm |
2mm |
2mm |
Ultrasonik Sertlik Ölçme Cihazı Motorlu Prob:
Özellikler:
● En son ultrasonik sensör teknolojisi tanıtıldı
● Yardımcı cihazlar olmadan doğru sertlik değeri elde edin
● Mükemmel insan mühendisliği tasarımı, tutması kolay
● Numunenin kenarı ve sabit konumu için hızlı ve doğru ölçüm
● Mikro girinti, numune için tahrip edici değil
● Motorlu kontrol, tek tuşla hızlı ölçüm
● Manuel prob ile el titreme hatasını ortadan kaldırın, daha yüksek doğruluk ve tekrarlanabilirlik
● İnce parçalar, kaplama tabakası sertliği için daha uygun
Motorlu Prob Özellikleri:
| Prob Tipi |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kod# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Açıklama |
Opsiyonel |
Opsiyonel |
Opsiyonel |
Opsiyonel |
Opsiyonel |
| Yükleme kuvveti |
3N |
5N |
8N |
10N |
20N |
| Çap |
46mm |
46mm |
46mm |
46mm |
46mm |
| Uzunluk |
200mm |
200mm |
200mm |
200mm |
200mm |
| Salınım Çubuğu Çapı |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Test malzemesinin minimum kalınlığı |
2mm |
2mm |
2mm |
2mm |
2mm |
Taşınabilir Evrensel Dynasonik Sertlik Ölçme Cihazı Uygulaması:
● Flanş kenarı ve dişli kökü damgalama, kalıp, sac, yüzey sertleştirilmiş diş ve dişli oluğu ve konik parça sertlik ölçümü;
● Mil, ince cidarlı boru ve kap sertlik ölçümü;
● Tekerlekler ve türbin rotoru sertlik ölçümü;
● Uç bıçağı sertlik ölçümü;
● Kaynak parçaları sertlik ölçümü;
● Belirli bir açıklık derinliği derin çentik, dışbükey işaret daha büyük radyan, düzensiz düzlem ölçümü;
● Endüstriyel üretimde çoğu demir metal, demir dışı metaller ve diğer alaşımların sertlik ölçümü.
