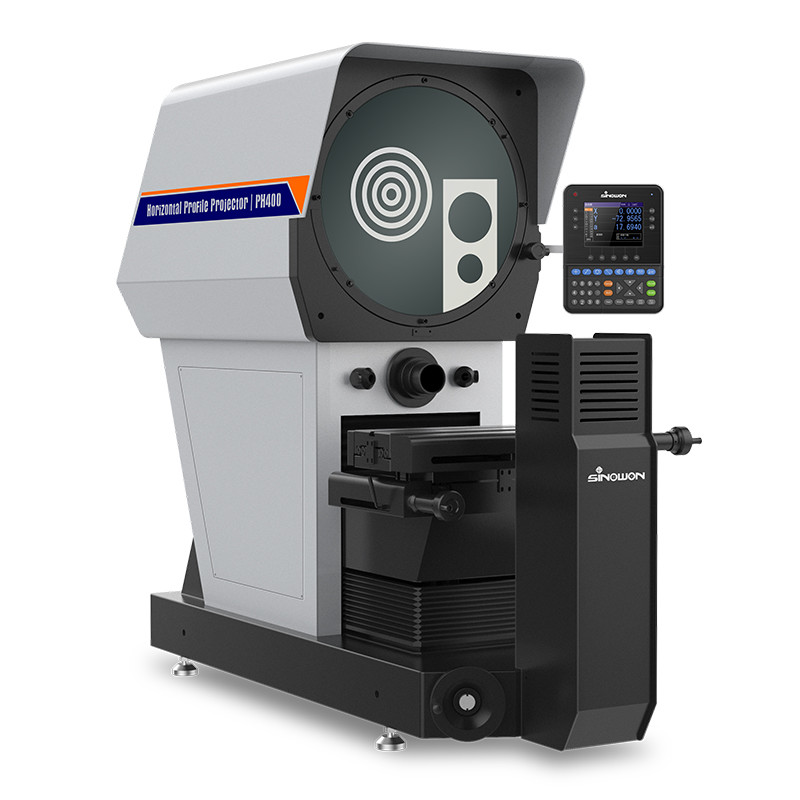

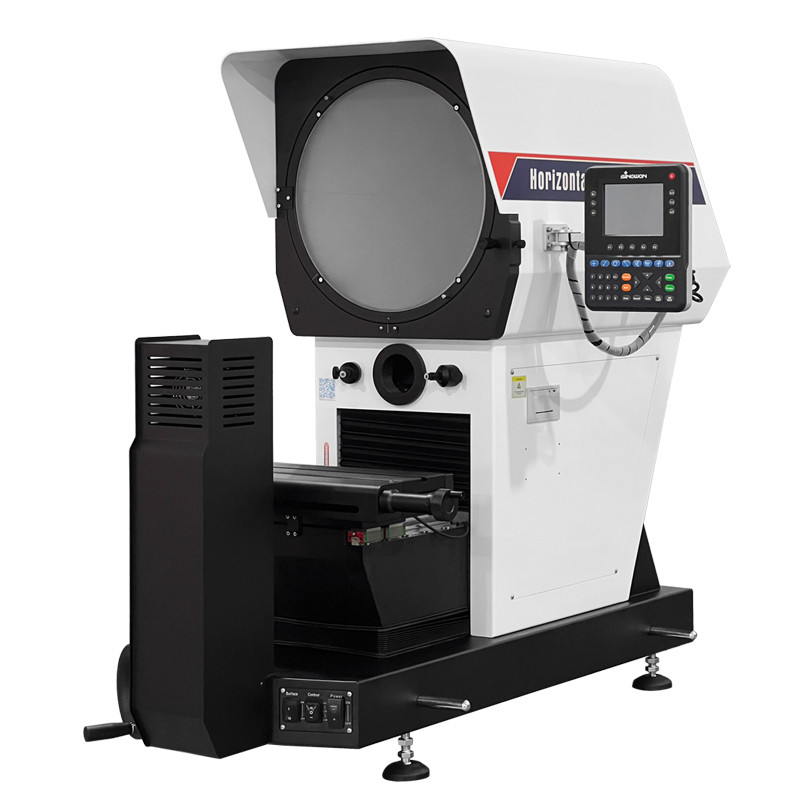

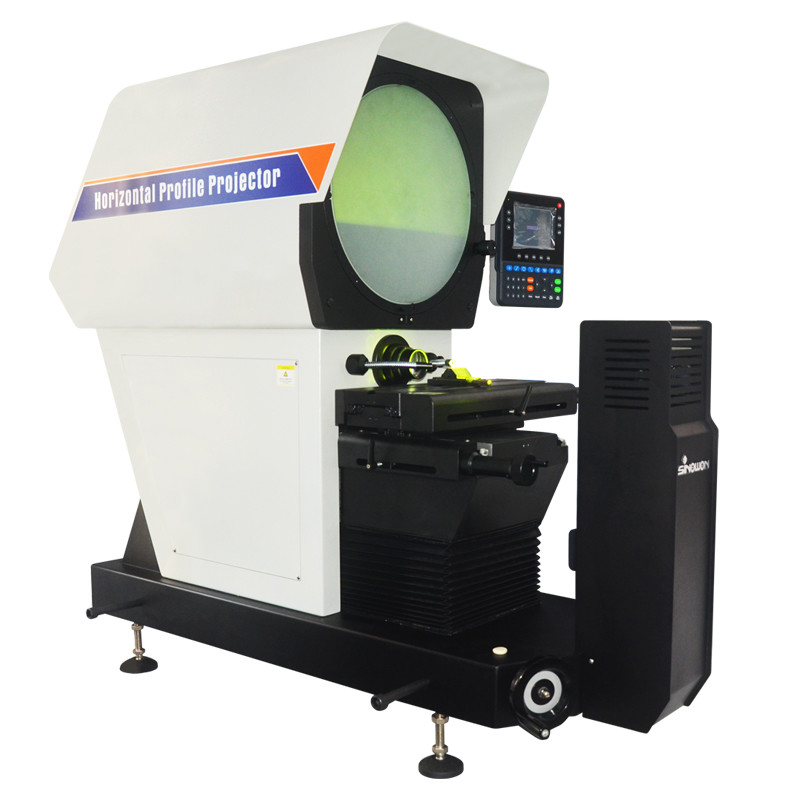

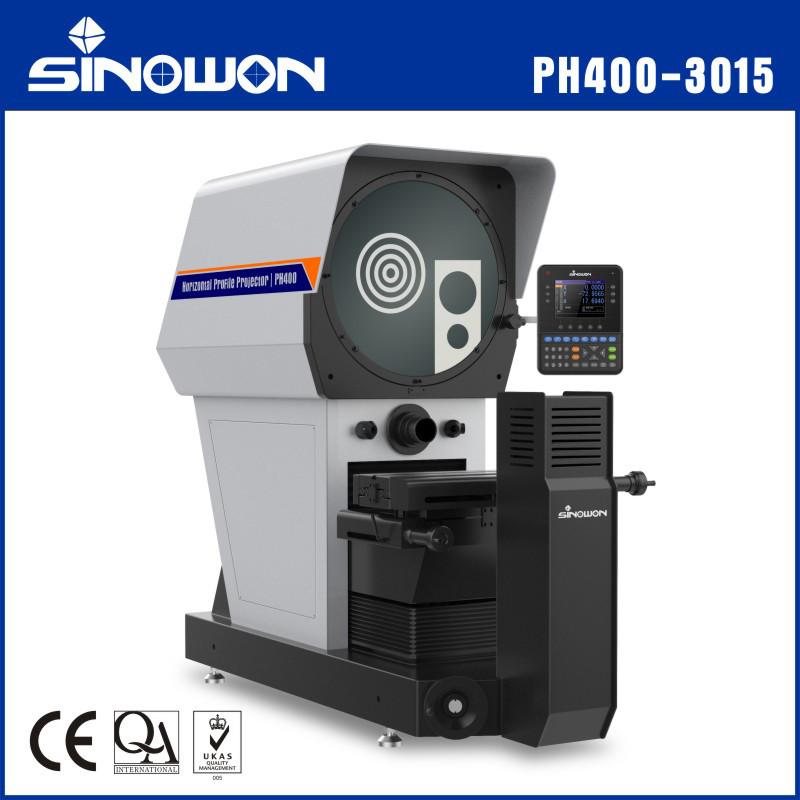

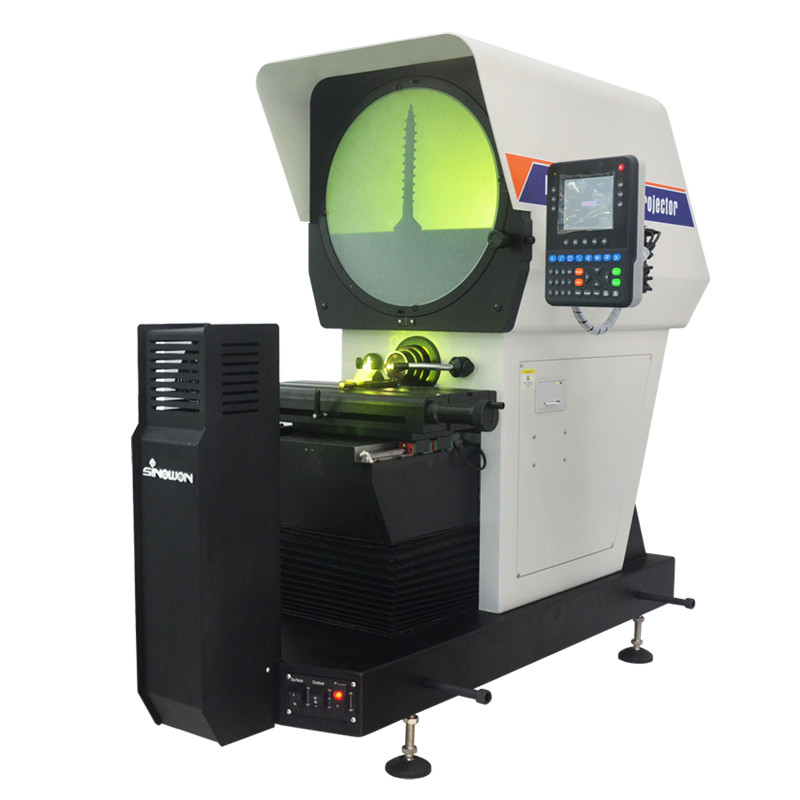

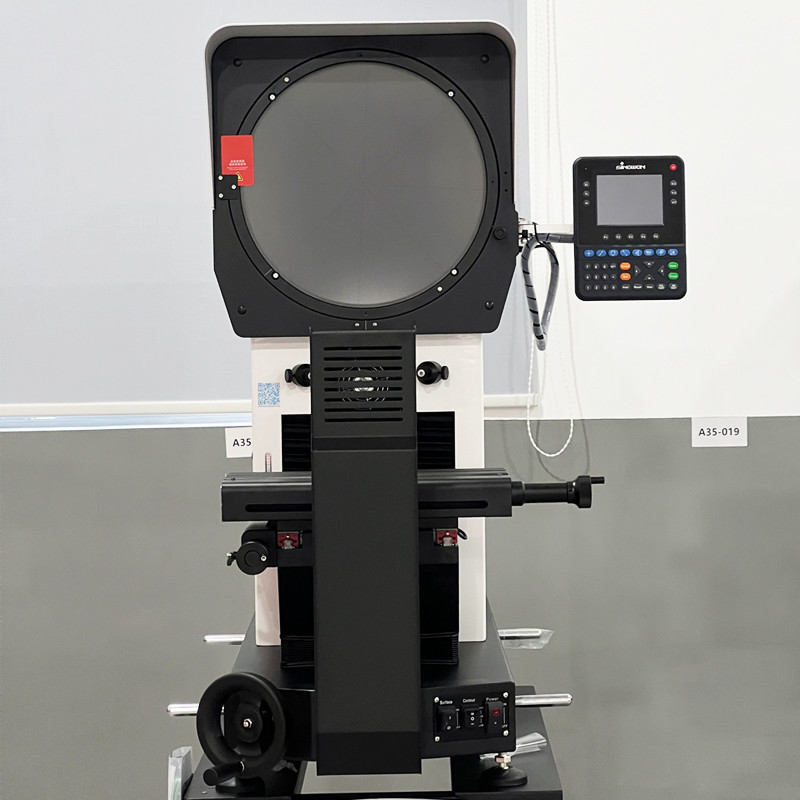

| Mal | Ø400mm Dijital Yatay Profil Projeksiyonu |
| Mod | PH400-3015 |
Kod# | 512-400 |
| Çalışma aşamasının boyutu | 455x126mm |
| Çalışma Eğitimi | 300x150mm |
| Odaklanmak | 120 mm |
| Doğruluk | ≤3+L/200 ((um) |
| Karar | 0.0005mm |
| Yükleme ağırlığı | 15kg |
| Ekran | Çap: 412 mm, ölçüm aralığı ≥ Ø400 |
| Dönüm açısı 0~360°; çözünürlük: 1° veya 0.01°, doğruluk 6° |
| Dijital okuma | DP400 Çok fonksiyonel renkli LCD dijital okuma |
| Işıklandırma | Kontür aydınlatması:3.2V/10W LED
Yüzey Işığı:220V/130W halogen lamba |
| Çalışma Çevre | Sıcaklık: 20°C ± 5°C, Nem: 40%-70%RH |
| Güç kaynağı | AC110V/60Hz; 220V/50Hz, 200W |
| Boyut (L × W × H) | 1210*633*1455mm |
| Paket Boyutu ((L × W × H) | 1630*780*1500mm |
| Brüt/net ağırlık | 350/300 kg |
Objektif:
| Büyütme | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Görme Alanı | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| Çalışma mesafesi | 65 mm | 80 mm | 67.7mm | 51.4mm |
Renkli ekran çok fonksiyonel dijital okuma DP400
Özellikleri:
Ø 5.6Renkli ekran ve tam bilgi ile mühürlenmiş silikon dokunmatik düğme, kolay kullanım, uzun kullanım ömrü;
Ø 100 kalıcı görüntü öğesini kaydetmek, mevcut tarihi ayarlayabilir ve kaydedebilir;
Ø Çok fonksiyonel ölçüm: Nokta, çizgi, daire, açı, mesafe, dikdörtgen, vida ipliği, elipse, yuva, yuvarlama, önceden ayarlama, yapım vb.
Ø Ön veya karşı yön sayım fonksiyonu,1/2 değeri, orta nokta, izin fonksiyonu, Çağrı fonksiyonu, REC ((kayıt) fonksiyonu ve Döngü ölçümü;
Ø Kesim ve doğrusal telafi 3 eksen için mevcuttur, ölçüm doğruluğunu yüksek düzeyde sağlar;
Ø Ayak anahtarı, yazıcı, optik kenar algılama ve diğer çoklu yardımcı ölçüm araçlarını bağlayabilir;
Ø Kutup ve koordinat sistemi ile, milimetre ve inç görüntüleyebilir ve kolayca değiştirilebilir;
Özgür şifre izni fonksiyonu ile, yanlış işlemden kaynaklanan veri sapma olasılığını önlemek için, orijinal ayarları şifre izniyle de değiştirebilir;
Ø Çoklu dil desteği:Çin, İngilizce ve diğer diller.
Spesifikasyon:
| Model | DP400 |
| Kod# | 510-340 |
| Dil | Basit Çince, Karmaşık Çince, Portekizce, Almanca ve İngilizce vb. |
| LCD Ekran Boyutu | 115 mm × 85 mm |
| LCD ekran çözünürlüğü | 640*480 |
| Dijital ekran aralığı | 8 basamak ((Onluk nokta ile) |
| Görüntüleme Eksi | 3 eksen (X,Y,Z/Q) |
| Z/Q Ekran Modeli | Uzunluk veya açı |
| Açı Görüntüleme Modeli | Derece, Dakika ve İkinci veya Derece |
| Doğrusal Ölçek Sinyalı | TTL kare dalga veya AC sinüs dalgası, iki 90 ° faz açısı farkı, 10MA'dan daha büyük sürüş kapasitesi |
| Doğrusal ölçek çözünürlüğü | 0.1mm,0.2um,0.5mm, 1mm,2mm,5mm |
| Baud oranı | 4800,9600,14400,19200,38400,57600 |
| Veri Çıktı Portu | RS232,DB-9 Ana arayüzü |
| Çalışma Klavye | Kapalı Silikon dokunmatik klavyesi |
| Genişleme limanı | Ayak anahtarı, yazıcı, optik kenar bulucu vb. |
| Girdi Güç kaynağı | AC90V-240V,15W |
| Operasyon Çevre | Çalışma sıcaklığı: 0 °C~40 °C;Depolama sıcaklığı:-10 °C~60 °C;Nitelikli Nem:<90% RH |
