Otomatik Makro Vickers Sertlik Deneme Makinesi AutoVicky ZHV-WH0503

Otomatik MacroVickers Sertlik Denetleyicisi AutoVicky ZHV-WH0503

Vickers yöntemi, optik bir ölçüm sistemine dayanır, ölçülen ve sertlik değerine dönüştürülen bir almaz girişi yapmak için bir elmas girişi kullanarak hafif yüklerin bir aralığını belirtir.Çok çeşitli malzemeler üzerinde test etmek için çok yararlıdır.Vickers ölçeğinde test için kare tabanlı piramit şeklindeki bir elmas kullanılır. Tipik olarak yükler çok hafiftir.10gm'den 1kgf'ye kadar, ancak "Makro" Vickers yükleri 50 Kg veya daha fazla olabilir.

Ben...Giriş:

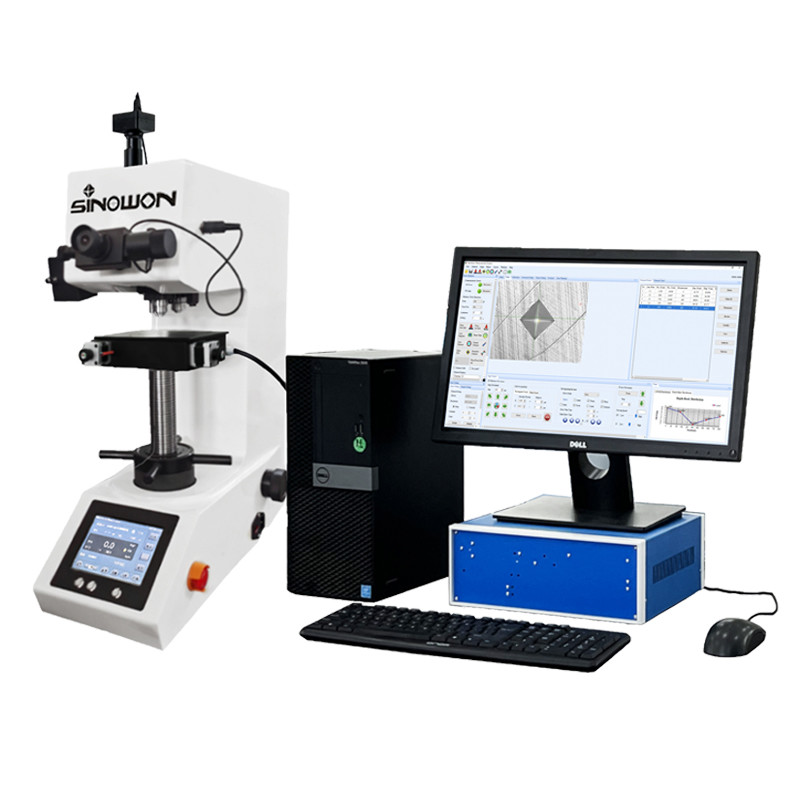

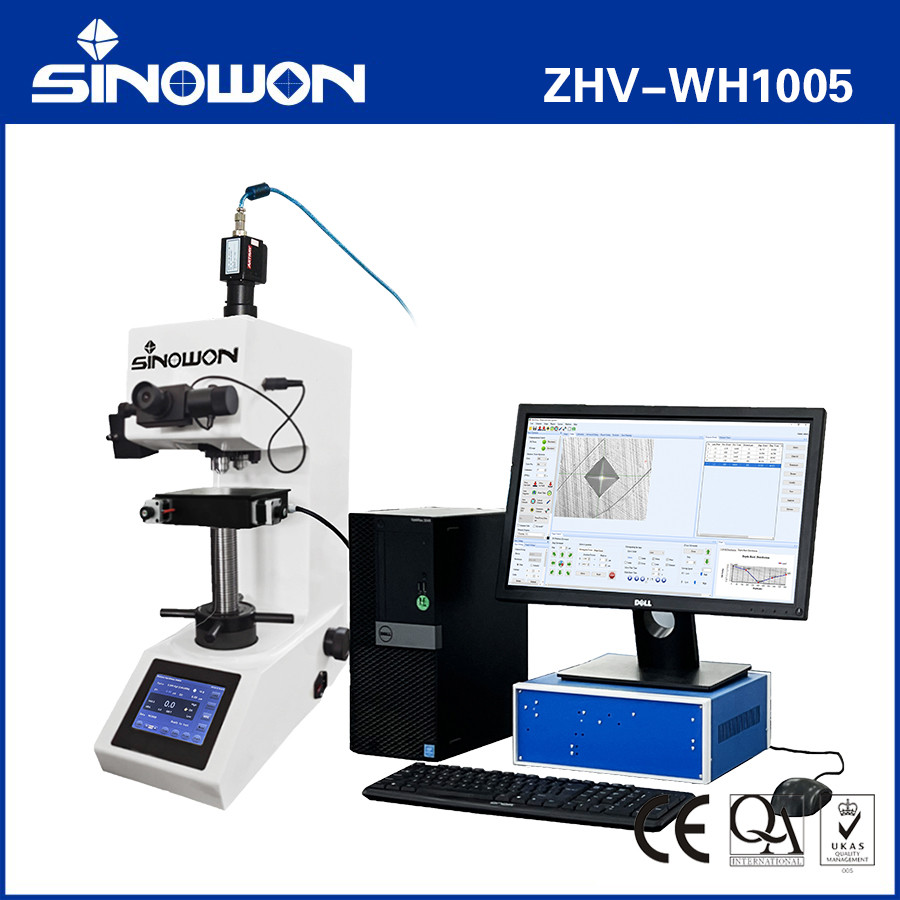

AutoVicky ZHV-WH Serisi, makine görüşü, motorlu X-Y platformu ve bilgisayar yazılım sistemi ile otomatik makro-Vickers sertlik test sistemidir.Metallerin Vickers sertlik ölçeklerini test etmek için uygulanır.Vickers testinde test alçaklığı çok küçük olduğundan, çeşitli uygulamalar için yararlıdır:Foliya gibi çok ince malzemeleri test etmek veya bir parçanın yüzeyini ölçmek, küçük parçalar veya küçük alanlar, bireysel makro yapıları ölçmek,Ya da bir parçayı keserek ve sertlik değişikliğinin bir profilini tanımlamak için bir dizi çukur yaparak durum sertleşmesinin derinliğini ölçmek.

Ürün Özelliği:

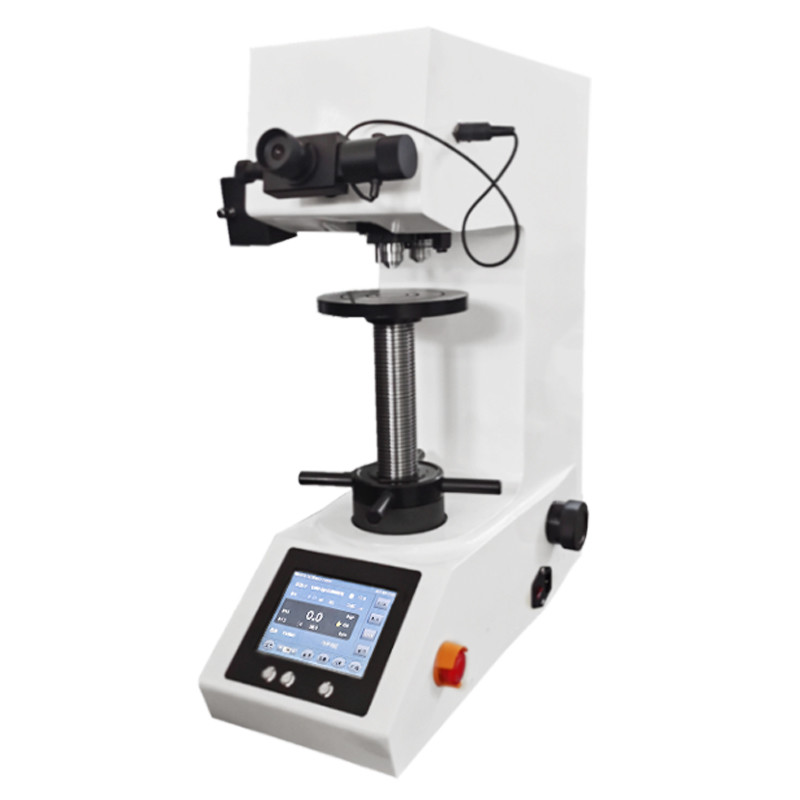

• Mükemmel Boldy of Macro Vickers Sertlik Denetleyicileri ağırlık yükleme sistemi için doğrusal yer değiştirme kaldırma yapısı ile.
• Kesin Altıncı Sınıf ölü ağırlık sistemi 0.5Kgf'den 10Kgf'ye kadar ve test sürecinde otomatik yükleme, konaklama ve boşaltma
• 3 çalışma pozisyonu olan sabit otomatik kule, MacroVickers elmas girinti, 10x ve 40x objektifler tek odak düzleminde kuruluyor.
• 5MPixel Kamera ile yüksek çözünürlüklü optik yol sertlik girinti keskin yapar, video büyütme 2000x'den fazladır, küçük girinti ölçümünü kolaylaştırır.
• Motorlu X-Y platformu, metal boyutu 110x100mm ve ölçüm direği 50x50mm, numunenin Vickers sertliğini otomatik olarak test etmek için programlanabilir.
• Akıllı test işlevleri ile güçlü otomatik Vickers test yazılımı ATS-100, Windows işletim sistemi, Word, Excel, PDF ve diğer özelleştirilmiş çıkış raporları mevcuttur.

Özellikleri:

Vickers ve Knoop Ölçüm Yazılımı'nın tanıtımı

Yazılım Avantajları:

1Panoramik taramayı gerçekleştirebilir, ürünün genel grafiklerini bilgisayara tarayabilir, herhangi bir pozisyon seçebilir ve ürün otomatik olarak gerekli konuma geçecektir.

2. Yolu planlamanın 17 yolunu destekleyebilir, 30 nokta koordinatları gibi herhangi bir sayıyı ayarlayabilir, başlat tıklayın ve makine otomatik olarak manuel işlem olmadan 30 nokta ölçümü tamamlayacaktır,Otomatik yükleme, otomatik odaklama ve otomatik ölçüm.

3. Z eksenli motor ve otomatik odaklama sistemi ile donatılmış, odak uzaklığını manuel olarak bulmaya gerek yoktur ve makine otomatik olarak odaklanır.Tüm adımlar, manuel ölçüm hatalarından kaçınmak için yazılımla tamamlanır.

Temel işlev:

● İzlenme görüntülerinin otomatik tanıma yeteneği liderdir ve algılama verimliliği, istikrarı ve algılama sonuçlarının doğruluğu yüksektir.

● İki tür kalibrasyon: optik kalibrasyon, (manual / otomatik) sertlik bloğu kalibrasyonu.keyfi çoklu standart bloklar ve segmentli kalibrasyon ve tercih edilen ölçüm.

● Otomatik ölçümün yanı sıra, üç manuel ölçüm seçeneği vardır: dört yan ölçüm,Çapraz ölçüm ve dört nokta ölçümü (dört zirve seçimi sırası keyfi olabilir).

● Üç tür çukur işareti desteklenir: "Dörtgen", "Kırmızı Haç" ve "Dairel".

● El ölçümleri sırasında, çukur zirvesinin konumunu bulmak için kullanışlı olan büyüteç camı işlevine sahiptir;

● Eşsiz klavye kısayolu fonksiyonu, ölçüm işlemini daha verimli hale getirmek için seçilen zirveyi hızlıca hareket ettirebilir.

● Piksel mesafesini ve gözenek diagonalinin fiziksel mesafesini sağlayın ve gerçek zamanlı olarak akım yükü altında HV / HK değerini hesaplayın.

● Otomatik kule değiştirme (objektif lens ve indenter değiştirme).

● Bilgisayarda video görüntülerini göstermek için 5 milyon dijital kamera.

● Gerçek zamanlı görüntüleme ve mevcut sertlik testerinin durumunu güncelleme: mevcut indenter / objektif lens, yük tutma süresi, yükleme gücü vb.

● İki nokta arasındaki mesafe elle ölçülebilir; aynı anda video veya görüntüde birden fazla mesafe grubu da görüntülenebilir.

● Farklı çözünürlükler, farklı objektif lensleri ve farklı yükler durumunda, yazılım otomatik olarak en iyi kalibrasyon katsayısını seçecektir.

● Tüm test noktası bilgileri ayrı olarak veya müşteri gereksinimlerine göre tanımlanabilir ve işaretlenir.Test noktası tanımlama bilgileri, kolay sorgu için test değeri sıralama tablosunda ve alçaltma diyagramında görüntülenecektir.Bu işlev, daha sonraki analiz ve işleme için çok önemlidir.

● Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Yüzey Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; Brinell HBS ve Brinell HBW gibi sertlik değerleri arasında karşılıklı dönüşüm gerçekleştirin.

● Sertleştirilmiş katman yolu dizisini ölçerken, önceki yol dizisini otomatik olarak kaydeden ve içeren çoklu esnek başlangıç ayarlama modları vardır;Ölçüm yolu da yeniden yüklemek için istenildiği gibi kaydedilebilir.

● Yol dizisi ölçüm sonuçları otomatik olarak karşılık gelen sertleştirilmiş katman derinlik değeri ve sertlik değişimi eğrisini oluşturur.

● Ölçüm verileri için birden fazla analiz modu seçilebilir; Tüm sonuçlar grafik raporuna ayarlanabilir.

● Rapor içeriği ve biçimi esnek bir şekilde ayarlanabilir ve WORD ve EXCEL belgeleri otomatik olarak oluşturulabilir.

● Şifre ve yönetim yetkisi ayarlanabilir: sıradan operatörler sadece ayarlanan ayarlara göre sertliği ölçebilir.

● Dahili standart sertlik değeri dönüştürme aracı, ölçülen sertlik değerini tabloya göre otomatik olarak dönüştürebilir ve sonuç tablosunda listeleyebilir.

Gelişmiş işlev:

● Otomatik odaklama fonksiyonu.Otomatik odaklama fark edilebilir, ve tek odaklama vakti 2-5 saniye.ZHV-VH1010, motorlu Z ekseni ve otomatik odaklama sistemi ile donatılmalıdır.)

● Yol planlama fonksiyonu.Uzaklık ölçüm fonksiyonunun bir uzantısı olarak, ölçülecek yolun 17 modunun doğru planlanması, fare ile görüntüyü tıklayarak tamamlanır.

1)Özgür nokta seçimi: ölçülecek yol olmak için görüntünün herhangi bir konumunu tıklayın.

2)İstisnai yön: herhangi bir başlangıç noktasını ve herhangi bir yönde düz çizgi bölümünü seçin.

3)Kenar normal: normal çizgi bölümlerini otomatik olarak oluşturmak için kenarın yakınına tıklayın.

4)İki puan normal:Merkezi normal çizgi bölümünü oluşturmak için kenarın iki ucunu seçin.

5)Köşenin bölünmesi: üç nokta açı bölücü bölümleri oluşturmak için açılar oluşturur.

6)Çember yolu: iki nokta merkezleme / yarıçap, zaman içinde bir yol oluşturur.

7)Kenar konturları: Kenarın yakınında tıklayarak otomatik olarak kenar boyunca bir yol oluşturursunuz.

8)Kenar eşit mesafe:eşit mesafeli çizgi kesimleri oluşturmak için kenar boyunca mesafeyi tıklayın.

9)Testere dişi dalga şekli: dönemi, diş yüksekliği ve diş simetrisi niceliksel olarak ayarlanabilir.

10)İki noktanın merkezi.: ölçülecek yol olarak orta noktayı oluşturmak için görüntüdeki iki noktayı seçin.

11)Çizgi:Herhangi bir başlangıç noktasını, herhangi bir yönde düz çizgi bölümünü ve ortadaki değişken mesafeyi tıklayın.

12)Çeşitli hat:Çok hatlı yol noktaları.

13)Zigzag:Zigzag çoklu çizgi.

14)Karıştırma:İki nokta arasındaki yol noktalarının sabit bir sayısını / mesafesini ekleyin.

15)Matris:dikdörtgen dizinin yol noktası.

16)Tekerlek:Tekerlek yol noktası.

17)Yüzük:Dairesel yol noktası.

● Sağlayınİndenter / lens ofset kalibrasyon fonksiyonusertlik test sonuçlarının doğruluğunu artırmak için, giriciler ve lensler arasındaki mekanik sapmayı ortadan kaldırmak ve sistemin genel hatasını düzeltmek.

● Kenar tarama fonksiyonu.XY otomatik platformun hareketi ile, belirtilen nesnenin kenarı taranabilir ve nesne kenarının konturu çizilebilir.

● Panoramik bağlantı fonksiyonu."Panoramik tarama" fonksiyonu sayesinde, belirtilen bir aralıkta bir panorama elde edebilir ve haritada herhangi bir yol planlaması yapabilirsiniz.

● Bölgesel Mod ve Sürekli Testişlev.Aynı görüş alanında oluşabilecek birden fazla içe çıkış için, alan modu seçilebilir ve her ölçüm sırasında yalnızca belirlenmiş aralık içindeki içe çıkışlar dikkate alınır.Sürekli test sırasında alan modu açıldığında, aynı görüş alanında birden fazla çığlıktan kaynaklanan test kesintisi önlenebilir. Yüzey düzeltme işlevi.

● Yüzey düzeltme fonksiyonu.ASTM E384 standardının Tablo I ve Tablo II'ye uymaktadır ve toplar ve çubuklar gibi kavisli parçalar için test ve düzeltme gereksinimlerini sağlar.

● Açı düzeltme fonksiyonu.Platform ve kamera arasındaki açı sapması, açının otomatik düzeltmesi ile ortadan kaldırılabilir ve platformun konumlandırma doğruluğu iyileştirilebilir.

● Kırık sertlik fonksiyonu.Çökme kırık dayanıklılığı fonksiyonu, çökme kırık dayanıklılığı verilerini ölçmek için kontrol edilebilir.

● Çoklu örnek panoramik ekleme fonksiyonu.Aynı anda birden fazla numune için panoramik eşleme yapılabilir ve daha sonra bu panoramalar üzerinde yol planlaması yapılabilir.

Motorlu X-Y platformu VMP-505'in özellikleri:

● Adım motorlu otomatik XY platformu: Havacılık sınıfı işleme teknolojisi

● Üstün mühürleme performansı, uzun süreli geri kazanım doğruluğunun istikrarını sağlar

● Platform boyutu: 255mmx205mm

● XY yönünde maksimum yer değiştirme: 50X50mm gereksinimleri), minimum adım: 0.625um

● Yanıt doğruluğu: tek yönlü tam menzil ≤ 10um

● Tüm rotayı taramak ≤ 20um

● İsteğe bağlı Daha büyük motorlu X-Y Platformu VMP1111

● X-Y Seyahat boyutu:110x110mm ve Platform boyutu: 310mmx255mm
