Otomatik Dijital Mikro Vickers Sertlik Denetleyicisi Optik Ölçüm Sistemi

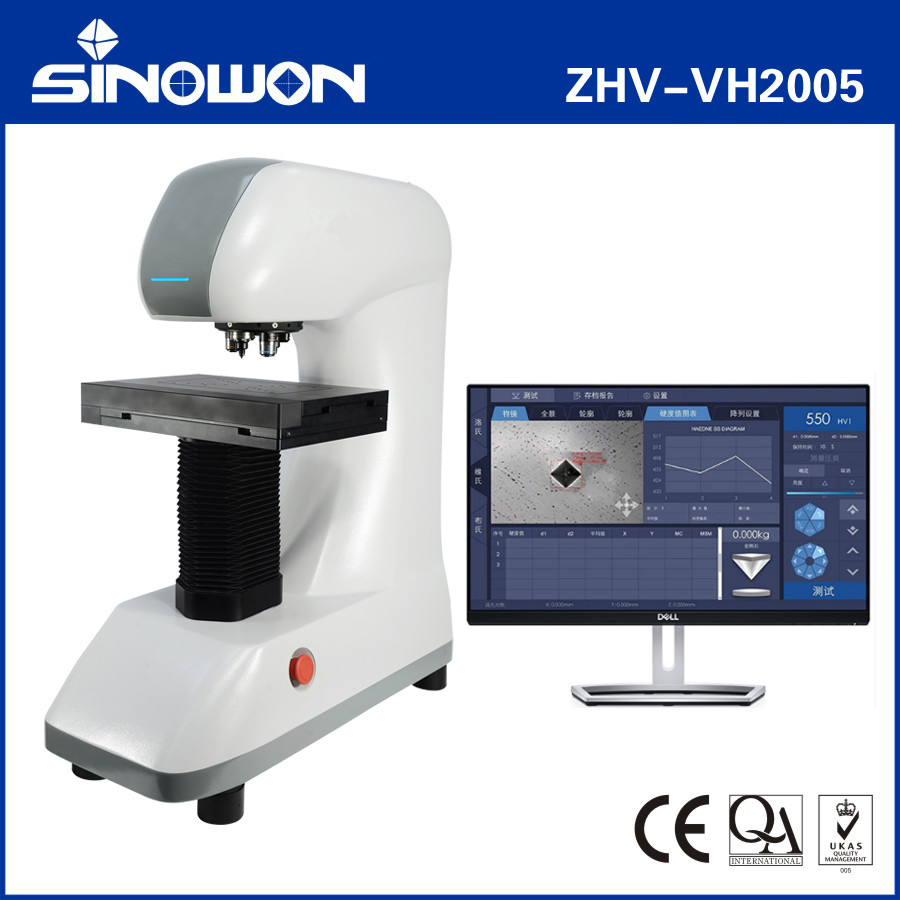

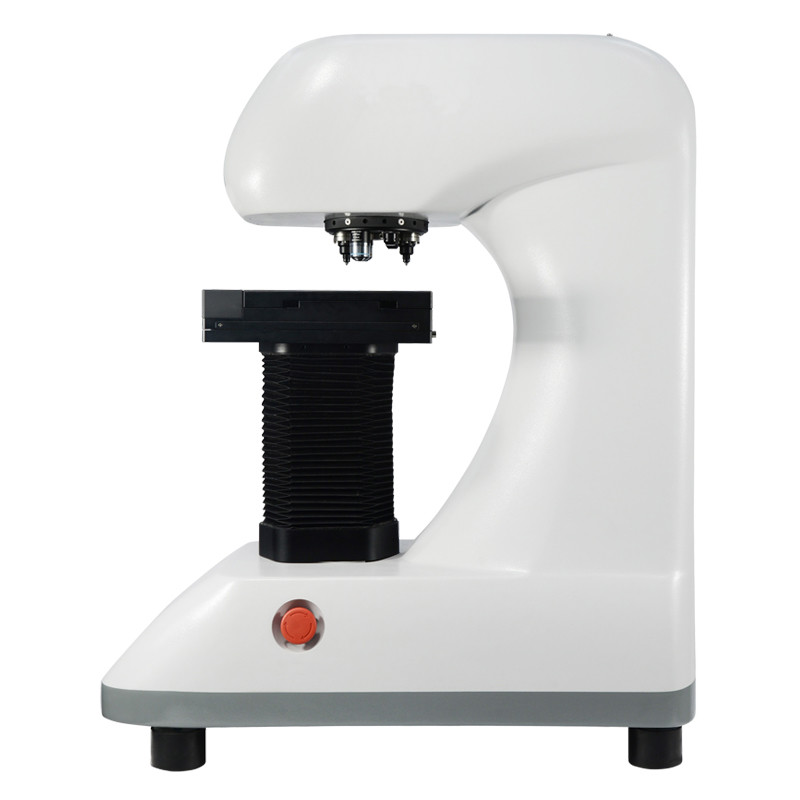

Otomatik MicroVickers Sertlik Ölçme Cihazı AutoVicky ZHV-VH2005

Giriiş:

Vickers yöntemi bir optik ölçüm sistemine dayanmaktadır; ölçülen ve bir sertlik değerine dönüştürülen bir girinti oluşturmak için bir elmas girinti kullanarak bir dizi hafif yükü belirtir. Çok çeşitli malzemeler üzerinde test yapmak için çok kullanışlıdır, ancak baskıların boyutunu ölçebilmek için test numunelerinin cilalanması gerekir. Vickers ölçeğinde test yapmak için kare tabanlı piramit şekilli bir elmas kullanılır. Tipik olarak yükler çok hafiftir, 5gf ile 2Kgf arasında değişir, ancak "Makro" Vickers yükleri 50 Kg veya daha fazlasına kadar çıkabilir.

Mikro Vickers sertlik yöntemleri metaller, seramikler ve kompozitler (hemen hemen her türlü malzeme) üzerinde test yapmak için kullanılır. Vickers testinde test girintisi çok küçük olduğundan, çeşitli uygulamalar için kullanışlıdır: folyolar gibi çok ince malzemelerin test edilmesi veya bir parçanın yüzeyinin, küçük parçaların veya küçük alanların ölçülmesi, bireysel mikro yapıların ölçülmesi veya derinliğin ölçülmesi. Bir parçayı bölümlere ayırarak ve sertlikteki değişimin profilini tanımlamak için bir dizi girinti yaparak yüzey sertleştirme.

Kısa Tanıtım:

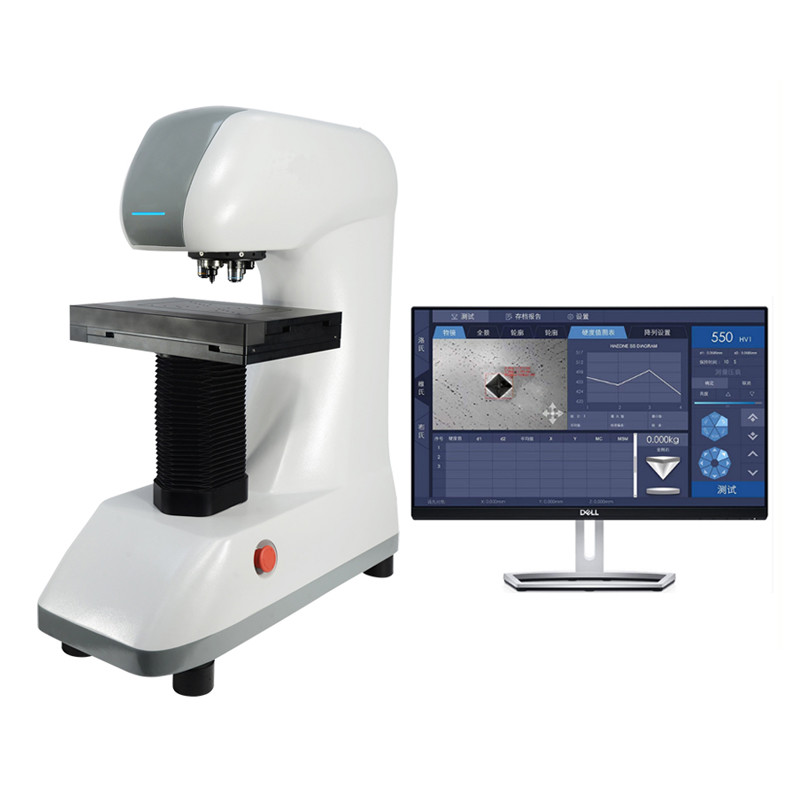

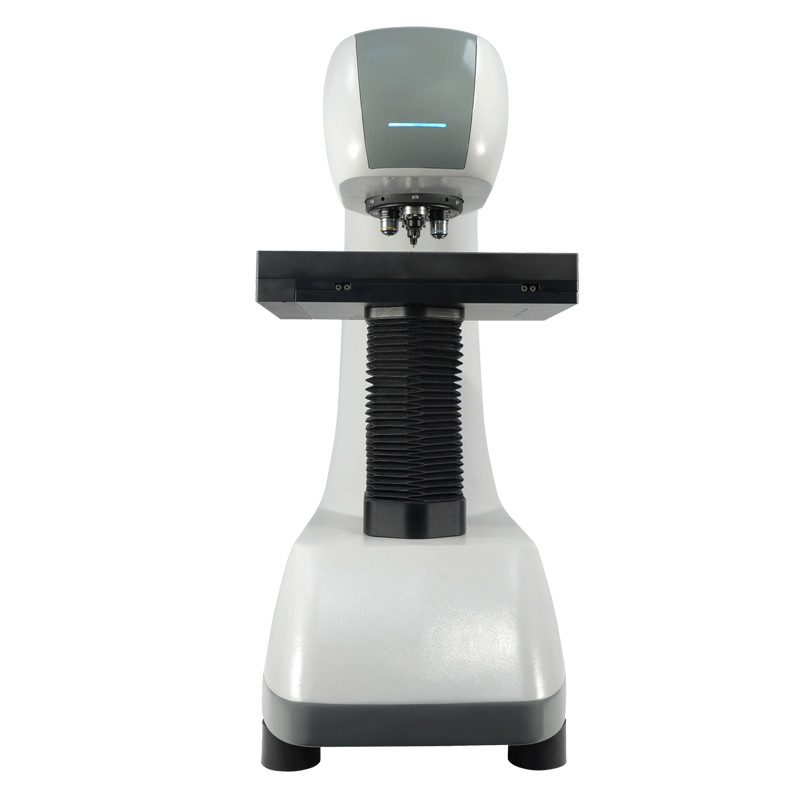

AutoVicky ZHV-VH2005, makine görüşü, motorlu XY platformu, isteğe bağlı otomatik odaklama sistemi ve bilgisayar yazılım sistemi ATS-300'e sahip otomatik bir mikro-Vickers sertlik test sistemidir, Vickers girintisi hakkında otomatik ölçüme sahiptir, insan işlem hatasını ortadan kaldırır, Çalışma verimliliğini büyük ölçüde artırır, sertlik testi ölçümünü daha doğru ve karmaşık hale getirir.

Özellikler:

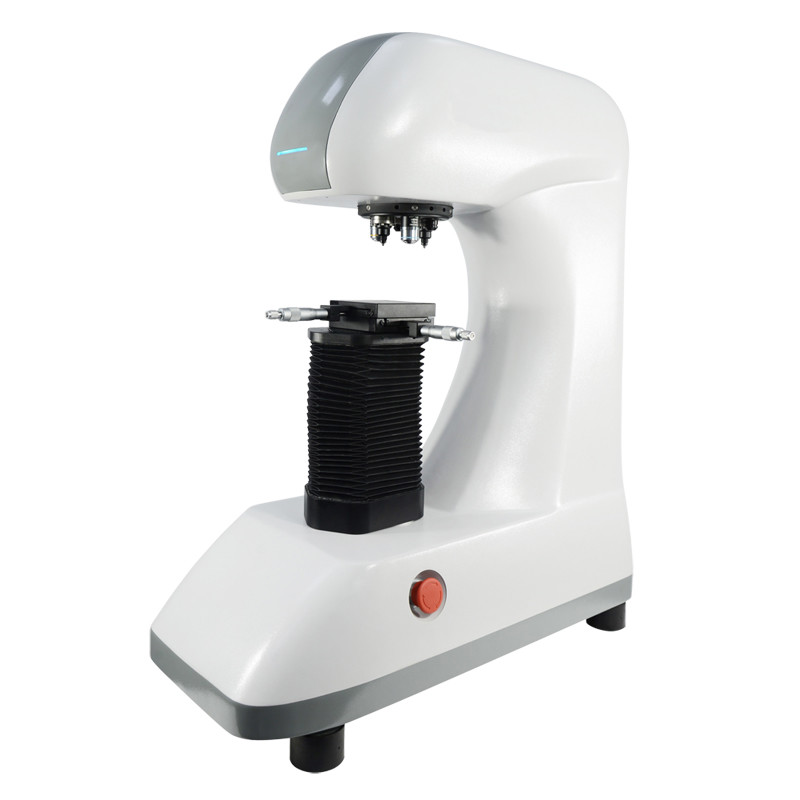

• Ağırlık yükleme sistemi için doğrusal yer değiştirme kaldırma yapısına sahip VH2005A Mikro Vickers Sertlik Test Cihazlarının Mükemmel Cesurluğu.
• 5gf'den 2000gf'ye kadar hassas yük hücresi sistemi ve test işlemi sırasında Otomatik yükleme, bekleme ve boşaltma

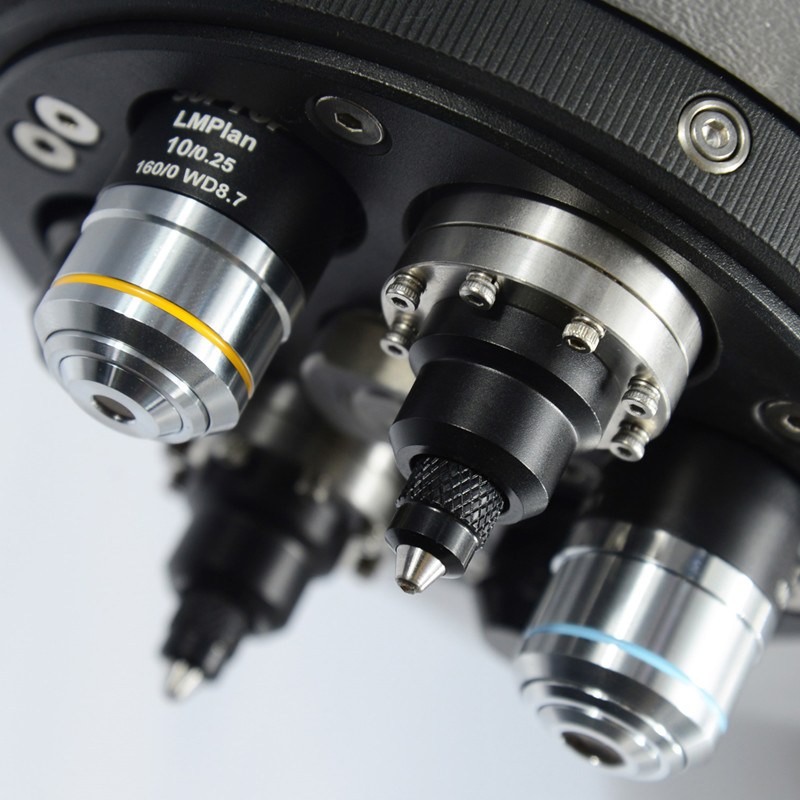

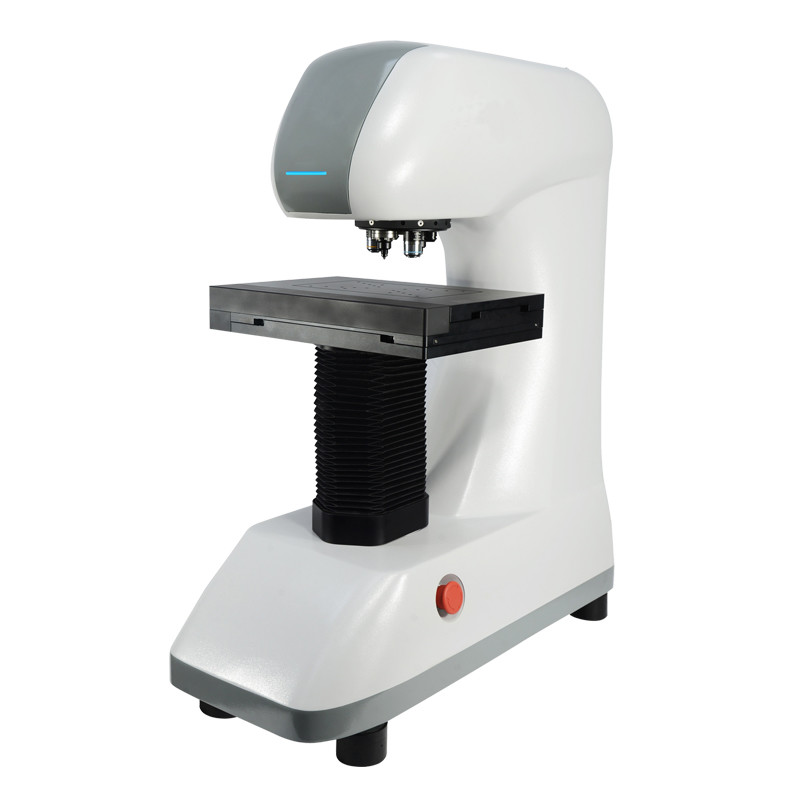

• 6 çalışma pozisyonuna sahip stabil otomatik taret, MicroVickers elmas girintili, 10x ve 50x objektif tek bir odak düzlemine kurulur.
• 8MPixel Kameralı yüksek çözünürlüklü optik yol, sertlik girintisini keskin bir şekilde yapar, video büyütme 2000x'in üzerindedir, küçük girintinin ölçümünü kolayca yapar.
• 110x100mm metal ebatlı ve 120x120mm ölçüm stoklu motorlu XY platformu, numunenin Vickers sertliğini otomatik olarak test edecek şekilde programlanabilir.
• Z ekseni Otomatik Odaklama Odaklama Sistemi standart teslimat olarak sunulur
• Akıllı test fonksiyonlarına sahip güçlü otomatik Vickers test yazılımı ATS-300
• Windows işletim sistemi, Word, Excel, PDF ve diğer Özelleştirilmiş çıktı raporları mevcuttur.

Şartname:

Vickers ve Knoop Ölçüm Yazılımının Tanıtımı

Yazılımın Avantajları:

● Panoramik taramayı gerçekleştirebilir, ürünün genel grafiklerini bilgisayara tarayabilir, herhangi bir konumu seçebilir ve ürün otomatik olarak gerekli konuma hareket edebilir.

●​ Yol planlamanın 17 Yolunu destekleyebilir, 30 noktalı koordinatlar gibi herhangi bir sayıyı ayarlayabilir, başlat düğmesine basabilir ve makine, manuel işlem, otomatik yükleme, otomatik odaklama ve otomatik ölçüm olmadan 30 noktalı ölçümü otomatik olarak tamamlayacaktır.

● İsteğe bağlı Z ekseni motoru ve otomatik odaklama sistemi ile donatılmış olduğundan, odak uzaklığını manuel olarak bulmaya gerek yoktur ve makine otomatik olarak odaklanır. Manuel ölçüm hatalarını önlemek için tüm adımlar yazılım tarafından tamamlanır.

Temel İşlev:

●​ Girintili görüntünün otomatik tanıma yeteneği öndedir ve algılama sonuçlarının algılama verimliliği, kararlılığı ve doğruluğu yüksektir.

●​ İki çeşit kalibrasyon: optik kalibrasyon, (manuel/otomatik) sertlik bloğu kalibrasyonu. Sertlik bloğu çoklu ortalamayı, rastgele çoklu standart blokları ve bölümlenmiş kalibrasyonu ve tercih edilen ölçümü destekler.

●​ Otomatik ölçümün yanı sıra üç manuel ölçüm seçeneği vardır: dört kenar ölçümü, çapraz ölçüm ve dört nokta ölçümü (dört köşe seçiminin sırası isteğe bağlı olabilir).

●​ Üç tür girinti işareti desteklenir: "Dikdörtgen", "Kızıl Haç" ve "Dairesel".

●​ Manuel ölçüm sırasında, girinti tepe noktası konumunu bulmak için uygun olan büyüteç işlevine sahiptir;

●​ Benzersiz klavye kısayolu işlevi, ölçüm işlemini daha verimli hale getirmek için seçilen köşeyi hızlı bir şekilde hareket ettirebilir.

●​ Piksel mesafesini ve girinti köşegeninin fiziksel mesafesini sağlayın ve mevcut yük altında HV / HK değerini gerçek zamanlı olarak hesaplayın.

●​ Taretin otomatik olarak değiştirilmesi (objektif merceğin ve girintinin değiştirilmesi).

●​ Bilgisayarda girintili video görüntülemek için 5 milyon dijital kamera. Görüntüleri yakalayabilir ve saklayabilir.

● Mevcut sertlik test cihazının durumunu gerçek zamanlı olarak görüntüleyin ve güncelleyin: mevcut girinti/objektif lens, yük tutma süresi, yükleme kuvveti vb.

●​ İki nokta arasındaki mesafe manuel olarak ölçülebilir; Video veya görüntüde aynı anda birden fazla mesafe grubu da görüntülenebilir.

●​ Farklı çözünürlükler, farklı objektif lensleri ve farklı yükler durumunda yazılım otomatik olarak en iyi kalibrasyon katsayısını seçecektir.

●​ Tüm test noktası bilgileri ayrı ayrı veya müşteri gereksinimlerine göre tanımlanıp işaretlenebilir. Test noktası tanımlama bilgileri, kolay sorgulama için test değeri sıralama tablosunda ve girinti diyagramında görüntülenecektir. Bu fonksiyon daha sonraki analiz ve işlemler için çok önemlidir.

●​ Aşağıdakileri gerçekleştirmek için GB, DIN, ISO, ASTM ve diğer Sertlik Dönüştürme standartlarına bakın: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Yüzey Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; Brinell HBS ve Brinell HBW gibi sertlik değerleri arasında karşılıklı dönüşüm gerçekleştirir.

●​ Sertleştirilmiş katman yolu sırasını ölçerken, önceki yol sırasını otomatik olarak kaydeden ve içe aktaran birden fazla esnek başlatma ayar modu vardır; Ölçüm yolu ayrıca yeniden yükleme için istenildiği gibi kaydedilebilir.

●​ Yol sırası ölçüm sonuçları, karşılık gelen sertleştirilmiş katman derinliği değerini ve sertlik değişim eğrisini otomatik olarak oluşturur.

●​ Ölçüm verileri için birden fazla analiz modu seçilebilir; Tüm sonuçlar grafik rapora ayarlanabilir.

●​ Rapor içeriği ve formatı esnek bir şekilde ayarlanabilir ve WORD ve EXCEL belgeleri otomatik olarak oluşturulabilir.

●​ Şifre ve yönetim yetkisi ayarlanabilir: Sıradan operatörler sertliği yalnızca belirlenen ayarlara göre ölçebilir.

● Yerleşik standart sertlik değeri dönüştürme aracı, ölçülen sertlik değerini tabloya göre otomatik olarak dönüştürebilir ve sonuç tablosunda listeleyebilir.

Gelişmiş İşlev:

●​Otomatik odaklama fonksiyonu.Girintinin otomatik odaklanması gerçekleştirilebilir ve tek girintinin odaklanma süresi 2-5 saniyedir. (Bu işlevi gerçekleştirmek için ZHV-VH2005'in motor Z ekseni ve otomatik odaklama sistemi ile donatılması gerekir)

●​Rota planlama fonksiyonu.Mesafe ölçüm fonksiyonunun bir uzantısı olarak, ölçülecek yolun 17 modunun doğru planlanması, fareyle görüntüye tıklanarak tamamlanır.

1)Serbest nokta seçimi: Ölçülecek yol haline gelmek için görüntünün herhangi bir konumuna tıklayın.

2)Keyfi yön: herhangi bir başlangıç ​​noktasını ve herhangi bir yöndeki düz çizgi parçasını seçin.

3)Kenar normal: Otomatik olarak normal çizgi parçaları oluşturmak için kenarın yakınına tıklayın.

4)İki nokta normali:merkez normal çizgi parçasını oluşturmak için kenarın iki ucunu seçin.

5)Açıortay: üç nokta, açıortay parçaları oluşturmak için açılar oluşturur.

6)Dairesel rota: iki nokta merkezleme / yarıçap, zamanda bir yol oluşturma.

7)Kenar konturu: Kenar boyunca otomatik olarak bir yol oluşturmak için kenarın yakınına tıklayın.

8)Kenar eşit mesafeli:eşit mesafeli çizgi parçaları oluşturmak için kenar boyunca mesafeyi tıklayın.

9)Testere dişi dalga formu: Periyot, diş yüksekliği ve diş simetrisi niceliksel olarak ayarlanabilir.

10)İki noktanın merkezi: ölçülecek yol olarak orta noktayı oluşturmak için görüntü üzerinde iki nokta seçin.

11)Astar:herhangi bir başlangıç ​​noktasına, herhangi bir yöndeki düz çizgi parçasına ve ortadaki değişken mesafeye tıklayın.

12)Çok satırlı:çok satırlı yol noktaları

13)Zikzaklı:zikzak çok satırlı.

14)Enterpolasyon:iki nokta arasına sabit sayıda / mesafeli yol noktası ekleyin.

15)Matris:dikdörtgen dizinin yol noktaları.

16)Teker:tekerlek yolu noktası.

17)Yüzük:dairesel yol noktası.

●​ Sağlayıngirinti/lens ofset kalibrasyon fonksiyonuSertlik testi sonuçlarının doğruluğunu artırmak için girinti ve mercek arasındaki mekanik sapmayı ortadan kaldırmak ve sistemin genel hatasını düzeltmek.

●​Kenar tarama işlevi.XY otomatik platformunun hareketi sayesinde belirlenen nesnenin kenarı taranabilir ve nesne kenar konturu çizilebilir.

●​Panoramik birleştirme işlevi."Panoramik tarama" fonksiyonu sayesinde belirlenen aralıkta panorama elde edebilir ve harita üzerinde istediğiniz yol planlamasını yapabilirsiniz.

●​Bölgesel Mod ve sürekli testişlev.Aynı görüş alanında bulunabilecek birden fazla girinti için alan modu seçilebilir ve her ölçüm sırasında yalnızca ayarlanan aralıktaki girintiler dikkate alınır. Sürekli test sırasında alan modu açıldığında, aynı görüş alanındaki birden fazla girintinin neden olduğu test kesintisi önlenebilir. Yüzey düzeltme fonksiyonu.

●​Yüzey düzeltme fonksiyonu.ASTM E384 standardının Tablo I ve Tablo II'sine uygundur ve bilyalar ve çubuklar gibi kavisli parçalar için test ve düzeltme gereksinimlerini sağlar.

●​Açı düzeltme fonksiyonu.Platform ile kamera arasındaki açı sapması, açının otomatik olarak düzeltilmesiyle ortadan kaldırılabilir ve platformun konumlandırma doğruluğu geliştirilebilir.

●​Kırılma tokluğu fonksiyonu.Kırılma tokluğu fonksiyonu, girinti kırılma tokluğu verilerini ölçmek için kontrol edilebilir.

●​Çoklu örnek panoramik birleştirme işlevi.Aynı anda birden fazla numune için panoramik birleştirme yapılabilir ve daha sonra bu panoramalar üzerinde yol planlaması yapılabilir. Sonunda sürekli test tamamlandı.

Motorlu XY platformu VMP-1212'nin özellikleri:

●​ Step motor sistemli otomatik XY platformu: havacılık sınıfı işleme teknolojisi

●​ Üstün sızdırmazlık performansı, uzun vadeli kurtarma doğruluğunun istikrarını sağlar

●​ Platform boyutu: 260mmx250mm

●​ XY yönünde maksimum yer değiştirme: 50X50mm gereksinimleri), minimum adım: 0,625um

● Yanıt doğruluğu: tek yönlü tam aralık ≤ 3um

●​ Tüm rotanın taranması ≤ 20um

●​ İsteğe bağlı Daha büyük motorlu XY Platformu VMP1111
