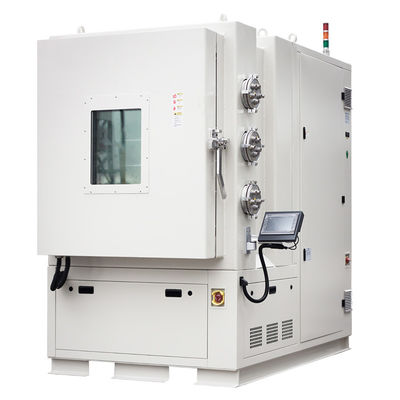

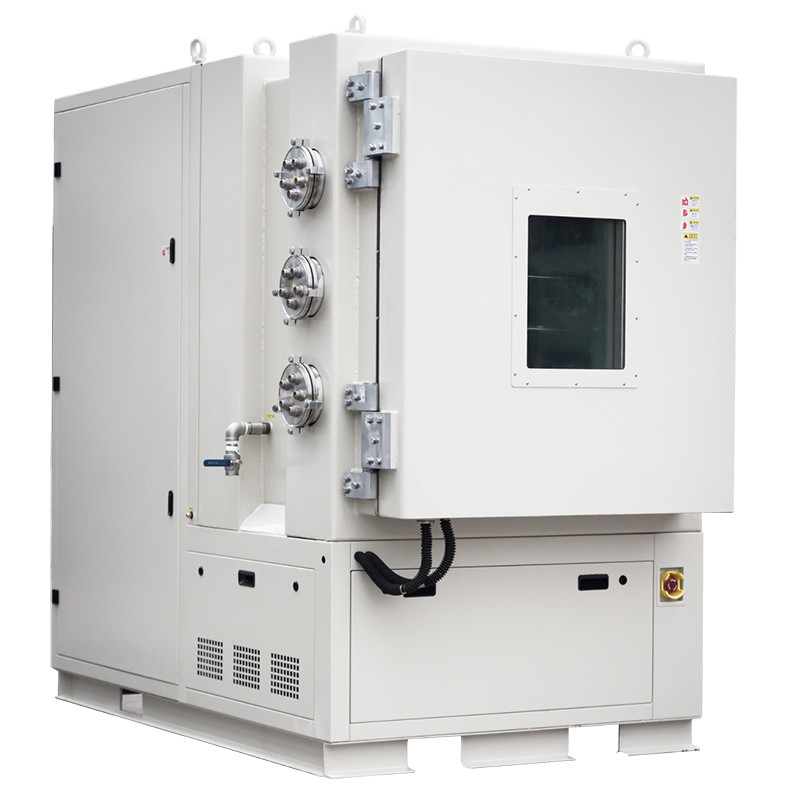

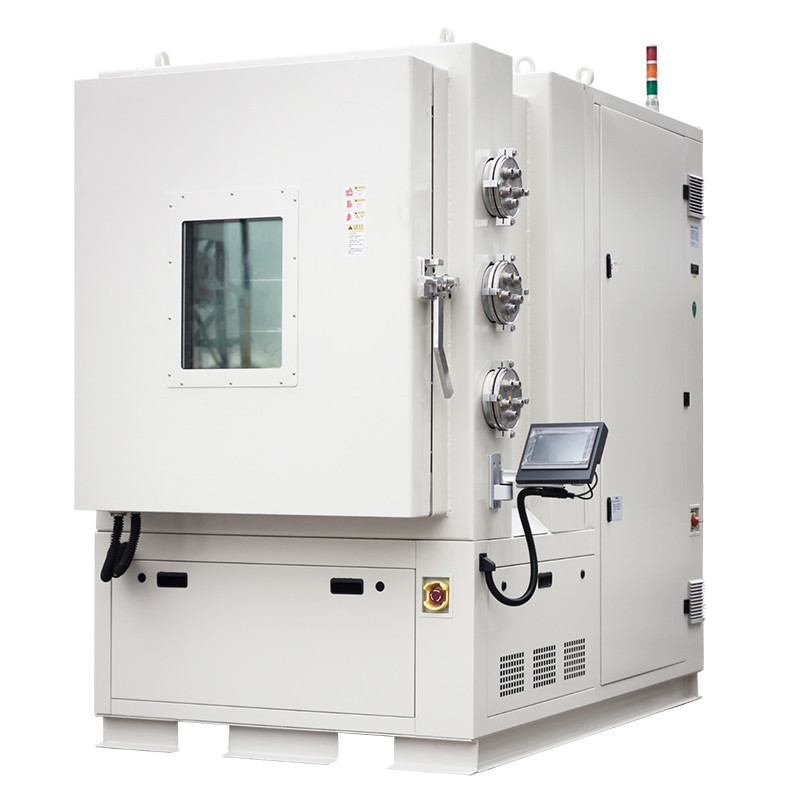

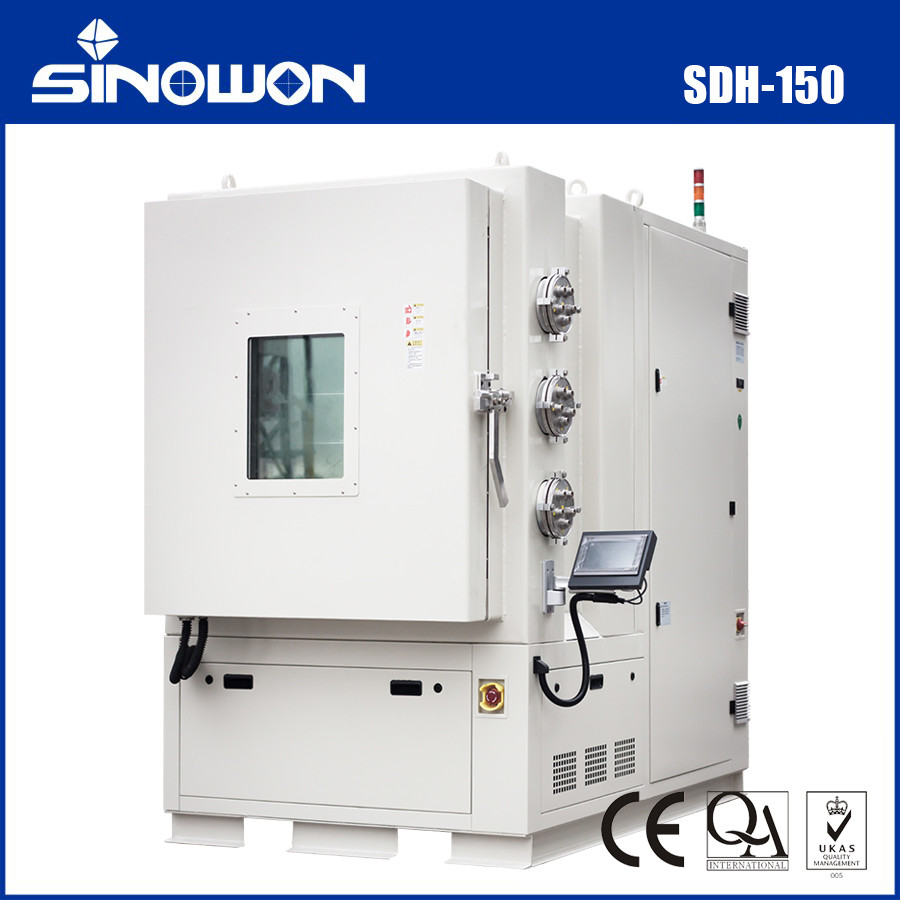

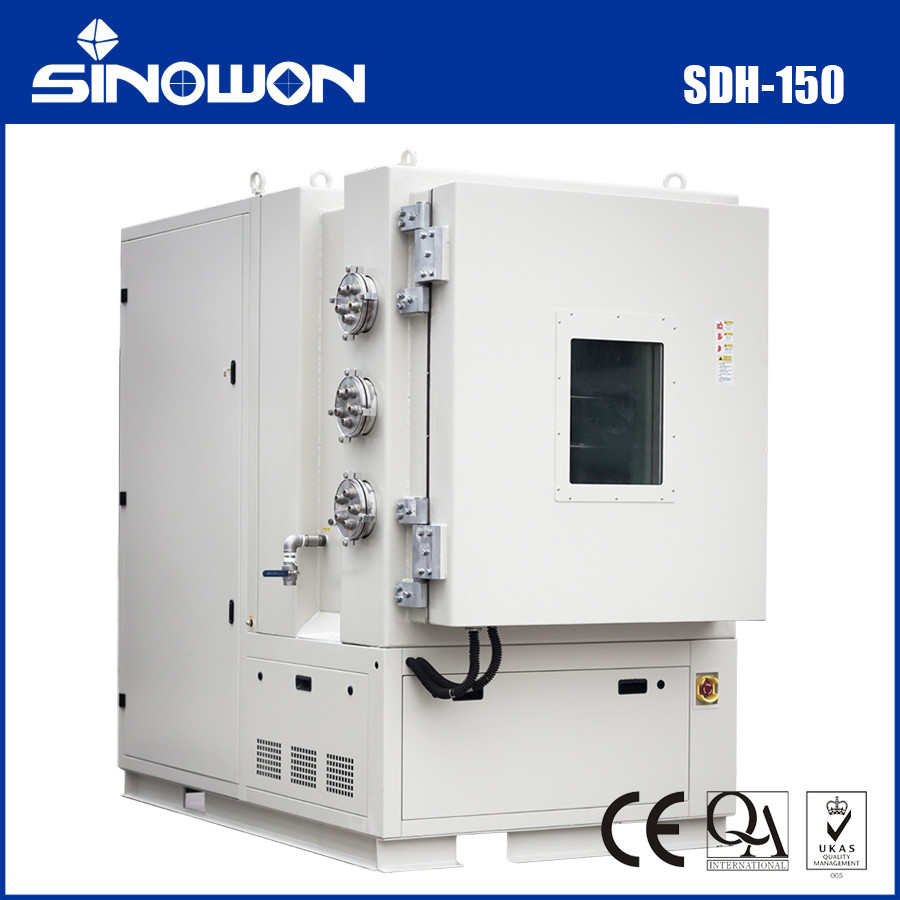

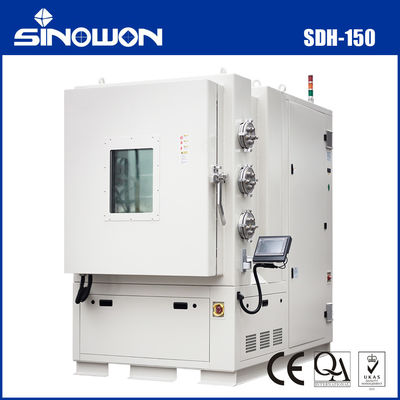

İrtifa Test Odası SDH-150
![]()
![]()
Özellikler:
| 1.Emtia: | ||||||||||||||
|
Emtia Model |
İrtifa Test Odası SDH-150L |
|||||||||||||
| 2.Kapasite ve Boyut | ||||||||||||||
| Nominal iç hacim | 150L | |||||||||||||
|
İç boyutlar Dış boyutlar |
G500xY600xD500 mm G1100xY1700xD1600 mm |
|||||||||||||
| 3.Performans endeksi | ||||||||||||||
| Test Çevresel Koşulları | Ortam sıcaklığı 5-35 ℃ olduğunda, bağıl nem ≤ %85 RH ve soğutma suyu sıcaklığı +25 santigrat derece | |||||||||||||
| Soğutma yöntemi | hava soğutmalı | |||||||||||||
| Sıcaklık aralığı |
-40℃ ~ +150℃ |
|||||||||||||
| Basınç Aralığı | Atmosfer basıncı~40kPa | |||||||||||||
| Sıcaklık yükselme ve düşme hızı |
20 ℃'den +85 ℃'ye sıcaklık yükselme hızı ≥ 2 ℃/dak, tüm süreç boyunca ortalama doğrusal olmayanlık ile, yüksüzken 20 ℃'den -50 ℃'ye soğuma hızı ≥ 1 ℃/dak, tüm süreç boyunca ortalama doğrusal olmayanlık ile, yüksüzken |
|||||||||||||
| Sıcaklık dalgalanması | ≤±0.5℃ | |||||||||||||
| Sıcaklık homojenliği | ≤2.0℃ | |||||||||||||
| Atmosfer basıncının eşdeğer yüksekliği |
|
|||||||||||||
| Basınç sapması | ≤±5%(2~40kPa); ≤±0.1kPa(≤2kPa) | |||||||||||||
| Takviye geri kazanım oranı | ≤10Kpa /dak | |||||||||||||
| Test standartlarının uygulanması |
GB/T2423.1-2001 Deney A: Düşük sıcaklık test yöntemi GB/T2423.2-2001 Deney B: Yüksek sıcaklık test yöntemi GB/T2423.21-1991 Test M: Düşük basınç test yöntemi GB/T2423.25 test Z/AM: Düşük sıcaklık/düşük basınç kapsamlı test GB/T2423.26 Test Z/BM: Yüksek sıcaklık/düşük basınç kapsamlı test GJB150.3-1986 Yüksek sıcaklık test yöntemi GJB150.4-1986 Düşük sıcaklık test yöntemi GJB360A Yöntem 105: Düşük basınç test yöntemi GJB150.2-86 Düşük basınç (irtifa) testi |
|||||||||||||
| Tasarım uygulama standartları |
GB/T10589-2008 Düşük sıcaklık test odaları için teknik koşullar GB/T11158-2008 Yüksek sıcaklık test odaları için teknik koşullar GB/T11159-2008 Düşük hava basıncı test odaları için teknik koşullar |
|||||||||||||
| Doğrulama standartları |
GB/T5170.2-2008 Sıcaklık test ekipmanı GB/T5170.10-1996 Yüksek, düşük sıcaklık ve düşük basınç test ekipmanı
|
|||||||||||||
| 4. Yapısal yapılandırma | ||||||||||||||
| 4.1 Basınç taşıyan kutu |
A) Basınç taşıma yöntemi: iç basınç taşıma Yüksek kaliteli kalınlaştırılmış paslanmaz çelik plaka SUS304 iç basınç kutusu kullanılarak, iç duvar her tarafı pürüzsüz ve düzdür, çapak ve çukur yoktur, temizlemesi kolaydır ve kullanım sırasında su birikimi olmayacaktır B) Dış duvar malzemesi: çift taraflı galvanizli çelik plaka, yüzey sprey kaplama işlemi C) Kutu yalıtım malzemesi: sert poliüretan köpük cam elyafı (kalınlık 80 mm'den fazla) D) Kapı yalıtım malzemesi: fiberglas E) Tüm boşluklar TIG (Tungsten Ark İnert Gaz Korumalı Kaynak) dikişsiz kaynak ile tamamlanmıştır |
|
||||||||||||
| 4.2 Basınç dengeleme cihazı |
Manuel otomatik basınç tahliye (takviye) cihazı ile donatılmıştır
1) Manuel küresel vana, kutunun sağ tarafında bulunur (basınç artış hızı manuel açmaya bağlıdır)
2) Otomatik basınç tahliye vanası: arka ünitenin içinde |
|
||||||||||||
| 4.3 Basınç testi doğrulaması | 1 harici basınç test arayüzü (kutunun sağ tarafında) | |||||||||||||
| 4.4 Kapı ve Pencere |
Tek kapı, iç panel paslanmaz çelikten yapılmıştır ve dış panel sprey kaplamalı çelik plakadan yapılmıştır. Kapıda yüksek yük taşıma kapasitesine ve yoğuşma önleyici ısı dağılımına sahip bir adet yalıtımlı cam gözlem penceresi. Kapı çerçevesi yedek yoğuşma önleyici elektrikli ısıtma cihazı |
|||||||||||||
| 4.5 Aydınlatma | Pencereye yerleşik LED ışık | |||||||||||||
| 4.6 İç ve dış kablolama cihazları | Vakumla kapatılmış havacılık soketi (isteğe bağlı aksesuar, madde 10'a bakın) | |||||||||||||
| 4.7 Kontrol paneli |
Braket tipi dokunmatik ekran kontrol cihazı (panel olmadan) |
|||||||||||||
| 4.8 Cihaz hareket yöntemi | Bu cihaz sabit bir ayaktır, lütfen taşımak için bir forklift kullanın | |||||||||||||
| 5. Hava Sirkülasyon Sistemi | ||||||||||||||
| 5.1 Hava besleme modu | Zorlanmış konveksiyon, yukarı üfleme ve aşağı dönüş havası yöntemi | |||||||||||||
| 5.2 Hava besleme cihazı |
Üç fazlı asenkron motorlar tarafından tahrik edilen iki set eksenel akış fanı
Harici bir motor ve manyetohidrodinamik iletim kullanılarak, dönen fan kanatları havayı karıştırmak ve konveksiyon oluşturmak için tahrik edilir
A) Tüm alüminyum üç fazlı asenkron motor, 1/2HP'den az olmamak üzere, 370W
B) Alüminyum eksenel akış fan kanadı: büyük çap 400mm |
|||||||||||||
| 5.3 İletim sızdırmazlık yöntemi |
Manyetik sıvı iletimi A) Manyetik sıvı contası, yüksek vakum 0.1Kpa seviyesinde hava geçirmezlik B) Su soğutma yöntemi, özel sıcaklık koruması ile donatılmış, güvenilir ve kararlı |
|||||||||||||
| 5.4 Sıcaklık ölçüm kontrol yöntemi |
Hava zorlamalı sirkülasyon denge sıcaklık düzenleme yöntemi 1) Ana sıcaklık kontrolü: Kutunun içindeki sıcaklığı hassas bir şekilde kontrol edin ve sıcaklık ölçüm probu A seviyesi yüksek hassasiyetli zırhlı platin direnç kullanır 2) Stüdyo bağımsız aşırı sıcaklık koruma sıcaklık kontrol cihazı: Sıcaklık probu stüdyo içine monte edilmiştir ve üst limit ayarlanabilir. Koruma eylemi etkinleştirildiğinde, kontaktör ısıtma borusunun güç kaynağını kesmek için tahrik edilir 3) Isıtma borusu odası aşırı sıcaklık koruması: bağımsız sıcaklık kontrol cihazı, sıcaklık probu ısıtma borusu odasına monte edilmiştir, üst limit ayarlanabilir, Anormal koşullar durumunda fanın durmasını önlemek için, koruma eylemi sırasında kontaktörü ısıtma borusunun güç kaynağını kesmek için tahrik edin Isıtma borularının uzun süreli "kuru yanması" |
|
||||||||||||
| 6. Vakum sistemi | ||||||||||||||
| 6.1 Basınç kontrol yöntemi | Dinamik basınç denge yöntemini benimsemek. Bu yöntem, vakum sisteminin sürekli çalışması altında ayarlanan basınç noktasına göre PID otomatik hesaplama çıkışı aracılığıyla vakum elektromanyetik bölme vanasının çıkışını kontrol etmek, hava giriş miktarını ayarlamak ve sonuçta dinamik bir denge elde etmek anlamına gelir | |||||||||||||
| 6.2 vakum pompası |
Doğrudan bağlı hava soğutmalı tek kademeli yağ keçeli döner kanatlı vakum pompası A) Entegre yüksek kaliteli yağ sisi filtresi, yakıt enjeksiyonunu ve dumanı etkili bir şekilde çözer, ürün ömrünü uzatır. B) Sızdırmazlık elemanı, korozyon direnci sağlayan ve yağ sızıntısı sorununu çözen flor kauçuk malzemeden yapılmıştır. C) Farklı müşterilerin vakum gereksinimlerini ve buhar işleme yeteneklerini karşılamak için çok kademeli gaz kasaba tasarımı. D) Japon Mori Seiji yatay işleme merkezi yüksek hassasiyetli işleme, ürünlerin yüksek güvenilirliğini sağlar. E) Pompa ve motor bir bütün olarak tasarlanmıştır, daha hafif ve daha küçüktür |
|||||||||||||
| 6.3 Elektrikli orantılı kontrol küresel vana | Kontrol cihazının PID çıkış sinyali tarafından kontrol edilir, emme çapı açıklığının boyutunu orantılı olarak ayarlar ve kutunun içindeki vakum derecesini yüksek hassasiyetle kontrol eder | |||||||||||||
| 6.4 Vakum boru hattının ana bileşenleri |
Vakum bağlantı vanası bileşenlerinin tümü sistemdeki yüksek kaliteli yerli ürünlerden yapılmıştır A) Tüm paslanmaz çelik boru hattı B) Standart paslanmaz çelik KF harici bağlantıları ve aksesuarları C) Paslanmaz çelik KF vakumlu oluklu esnek hortum |
|
||||||||||||
| 6.5 Basınç sensörü | İthal yayılan silikon çekirdek | |||||||||||||
| 7. Soğutma sistemi | ||||||||||||||
| 7.1 Soğutma yöntemi | Mekanik sıkıştırma soğutma yöntemi (su soğutmalı) | |||||||||||||
| 7.2 Soğutma enerji tasarrufu teknolojisi |
Sıcaklık denge yöntemi: "ısıtma olmadan soğutma süreci" ve "soğutma olmadan ısıtma süreci" denge yöntemi benimsenerek, yüksek güçlü ısıtmaya karşı yüksek güçlü soğutmanın "soğuk ve sıcak dinamik dengesi" geleneksel dinamik denge teknolojisinden farklıdır Teknik, yani kompresörün açılması gerektiğinde (merkezi kontrol cihazı, çalışma koşullarına göre kompresörün açılıp açılmayacağını otomatik olarak belirler) Merkezi kontrol cihazı, soğutma kapasitesini kontrol etmek için farklı sıcaklık noktalarına göre soğutucu akışkan akış hızını ayarlar ve ekipmanın her zaman nispeten düşük bir güç tüketimi durumunda çalışmasını sağlar Sıcaklık denge yöntemi: "ısıtma olmadan soğutma süreci" ve "soğutma olmadan ısıtma süreci" denge yöntemi benimsenerek, yüksek güçlü ısıtmaya karşı yüksek güçlü soğutmanın "soğuk ve sıcak dinamik dengesi" geleneksel dinamik denge teknolojisinden farklıdır Teknik, yani kompresörün açılması gerektiğinde (merkezi kontrol cihazı, çalışma koşullarına göre kompresörün açılıp açılmayacağını otomatik olarak belirler) Merkezi kontrol cihazı, soğutma kapasitesini kontrol etmek için farklı sıcaklık noktalarına göre soğutucu akışkan akış hızını ayarlar ve ekipmanın her zaman nispeten düşük bir güç tüketimi durumunda çalışmasını sağlar |
|||||||||||||
| 7.3 Soğutma kompresörü | İki Tecumseh sızdırmazlık kompresörü | |||||||||||||
| 7.4 Evaporatör | Hidrofilik film kanatlı bakır alüminyum ısı eşanjörü | |||||||||||||
| 7.5 Kondenser | Kabuk ve boru su soğutmalı ısı eşanjörü | |||||||||||||
| 7.6 Kısıtlama cihazı | Darbe düzenlemeli genleşme vanası | |||||||||||||
| 7.7 Soğutucu akışkan | R404A/R23 (Ozon tüketim indeksi hepsi 0) | |||||||||||||
| 7.8 Kaynak teknolojisi | Yüksek kaliteli oksijensiz bakır borular, azot dolgulu kaynak ve kaynak kalitesini sağlamak için yüksek basınç ve sızıntı önleme işlemleri benimsemek | |||||||||||||
| 8. Kontrol cihazı | ||||||||||||||
| 8.1 Kontrol cihazı bileşimi | Yüksek hassasiyetli dirençli dokunmatik ekran+Q1-TESR sıcaklık kontrol modülü | |||||||||||||
| 8.2 Ekran | 7 inç TFT gerçek renkli LCD ekran (Çözünürlük 800 * 480) | |||||||||||||
| 8.3 Giriş | 2 set giriş, kuru top PT100 ve basınç vericisi desteği | |||||||||||||
| 8.4 Çözünürlük | Sıcaklık 0.1 ℃; Basınç 0.1KPA | |||||||||||||
| 8.5 Kapasite | 50 set program * 50 segment (her biri 999 kez döngüye alınabilir), her bir program seti için gerekli segment sayısı keyfi olarak bölünebilir ve her bir program seti birbirine serbestçe bağlanabilir (en fazla 20 adım bağlantı) | |||||||||||||
| 8.6 Çalışma modu | Sabit değer/program çalışma modu | |||||||||||||
| 8.7 Çıkış | PID+SSR/SCR otomatik ileri ve geri çift yönlü senkron çıkış | |||||||||||||
| 8.8 Yazılım fonksiyonu |
Aşağıdaki ana işlevlere sahip 1 set programlama kontrol yazılım sistemi: 1. Sıcaklık ve nem eğrisi: Kağıtsız kayıt: Dahili bir kayıt programı ile donatılmış olan kontrol cihazının belleği 24 saat boyunca veri depolayabilir ve 300 gün boyunca çalışabilir Otomatik olarak sıcaklık ve nem eğrisi dosyaları kolayca oluşturabilir ve bunları XLS tablolarına dönüştürebilir; 2. Mükemmel arayüz:
Harici USB portu: doğrudan yazıcıya bağlanabilir, yerel verilerin çevrimiçi olarak yazdırılmasını sağlar,
USB portu ve bir USB flash sürücü kullanarak geçmiş eğrileri ve diğer verileri dışa aktarmak kolaydır.
Harici LAN standart ağ arayüzü: Özel sunucu yapılandırmasına gerek kalmadan, şirketin bilgisayar yerel alan ağına kolayca bağlanabilir. En fazla 16 cihaz bağlanabilir ve izlenebilir, bu da onu kullanışlı ve hızlı hale getirir. RS-485 veya RS232 standart iletişim arayüzleri ile donatılmış, bilgisayarlarla çevrimiçi olarak kontrol edilebilir ve yönetilebilir Tüm Çince üst bilgisayar yazılımı ile donatılmış ve iletişim protokolleri sağlayan Üst bilgisayar toplama programı, sıcaklık sinyallerini, test kutusunun çeşitli alarm ve koruma sinyallerini ve arıza/kapanma durum sinyallerini açmak için protokolleri içeren kullanıcı tarafından yazılır, sıcaklık kutusu sıcaklığını gerçek zamanlı olarak üst bilgisayar izleme sistemine yüklemek için. Aynı zamanda, bir sistem arızası ve anormal alarm dijital düğümü sağlanır. Üst bilgisayar izleme sisteminin, ana kontrol cihazı aracılığıyla numune ile sıcaklık ve nem kutusu arasında senkronize güç kesintisi elde etmek için test kutusunun arıza/kapanma sinyallerini toplaması gerekir 3. Gerçek zamanlı izleme şunları başarabilir: kontrol cihazlarının 1-16'sının çalışma durumunu aynı anda izlemek, örneğin kontrol cihazlarının gerçek zamanlı verilerini, sinyal noktası durumunu, gerçek çıkış durumunu vb. izlemek Uzaktan (harici) arıza teşhisini destekleyin: Teknisyenler, müşterilerin yardımıyla ağ üzerinden bağlantı noktalarını bırakabilir, IE tarayıcısını açabilir, kontrol cihazının IP adresini girebilir ve teşhis için işlemleri veya izlemeyi seçmek için oturum açma arayüzüne girebilir 4. Zamanlama kontrolü Program ayarlarına göre anahtar sinyali çıkışı sağlayabilen, 10 zaman kontrol modu ile eşleştirilmiş iki set zamanlama çıkış kontrol arayüzü. Bunun yalnızca bir kontrol sinyali olduğunu ve kutunun içindeki test güç kaynağının ayrı olarak bağlanması ve özel bir güç kaynağı sistemi ile donatılması gerektiğini unutmayın 5. Arıza ekranı Kullanıcı dostu hem Çince hem de İngilizce istemlerle, neden ve sorun giderme yöntemleri için 16 set arıza alarm çıkışı |
|||||||||||||
| 9. Diğer devre sistemleri | ||||||||||||||
|
9.1 Cihaz durumu göstergesi |
Standart üç renkli ışıklar | |||||||||||||
| 9.2 Isıtıcı |
Nikel krom alaşımlı kanatlı ısıtıcı Isıtıcı kontrol modu: temassız eşit döngü darbe genişliği modülasyonu, SSR (katı hal rölesi) |
|||||||||||||
| 9.3 Güç Dağıtım kabini |
Bağımsız sızdırmaz elektrik kabini, elektrikli cihazların hizmet ömrünü etkili bir şekilde toz geçirmez hale getirir Koruma seviyesi IP54 |
|||||||||||||
| 10. Aksesuar | ||||||||||||||
| 10.1 standart yapılandırma |
1. Numune rafı tip 2 2. Güç kablosu 5 metre 3. Durum üç renkli ışık tipi 1 |
|||||||||||||
| 10.2 İsteğe bağlı |
1. Numune rafı (eklenebilir) 2. Numune kablolama havacılık soketi (isteğe bağlı) |
|||||||||||||
| 10.3 Nakliye ve kabul belgeleri |
1. Kullanım kılavuzu ve bakım kılavuzu 2. Uygunluk belgesi 3. Ekipmanla ilgili çizimler (devre şemaları vb.)
4. Kontrol sistemi PC yazılımı 5. Bu ekipman, fabrikadan ayrılmadan önce şirketimizin kalite kontrol merkezi tarafından denetlenmiş ve bir yıllık geçerlilik süresi olan bir denetim raporu düzenlenmiştir |
|||||||||||||
| 11. Çalışma Koşulu | ||||||||||||||
| 11.1 Ortam koşulu |
1. Ortam sıcaklığı: 5 ℃ -35 ℃; 2. Bağıl nem: %85 R H'den fazla değil 3. Atmosfer basıncı: 80kPa~106kPa 4. Düz ve titreşimsiz bir zemin; 5. Doğrudan güneş ışığı veya diğer ısı kaynakları olmayan iyi havalandırılan alanlar seçin; 6. Etrafta güçlü hava akışı yok: Çevredeki havanın zorla akması gerektiğinde, hava akışı doğrudan kutuya üflenmemelidir; 7. Etrafta güçlü bir elektromanyetik alan etkisi yoktur; 8. Çevrede yüksek konsantrasyonda toz veya aşındırıcı madde yoktur |
|||||||||||||
| 12. Güç kaynağı ve soğutma suyu | ||||||||||||||
| 12.1 Güç özellikleri: 5 telli tip |
1. Güç kaynağını üç fazlı 380V AC (± %10)+nötr tel+ koruyucu toprak teline bağlayın, topraklama direnci ≤ 4 Ω ile; 2. Güç frekansı: 50 ± 0.5 Hz 3. Güç anahtarı: 3P 40 A (kalıplanmış kasa devre kesici) |
|||||||||||||
| 12.2 Güç |
Güç: 12 kW Maksimum Çalışma Akımı: 15 A |
|||||||||||||
| 12.3 Soğutma suyu sistemi |
1. Bir soğutma suyu kulesi seçmeniz önerilir: 15 RT 2. Su borusu boyutu: 1 inç, 10O metreden daha az bir döşeme uzunluğu ile. 3. Su basıncı: 0.1MPa~0.3MPa 4. Dolaşımdaki su hacmi: yaklaşık 130 litre/dakika 5. Su kulesi boru hattı ve montaj mühendisliğinin ayrı olarak fiyatlandırılması gerekir ve alıcının ilgili site bilgilerini sağlaması gerekir. |
|||||||||||||
| 12.4 Ekipman ağırlığı | Yaklaşık 1500KG | |||||||||||||
| 13. Satış sonrası servis | ||||||||||||||
| 13.1 Kabul Kriterleri |
Ulusal standartlar GB/T10586-2006 ve GB/T10592-1989'a uygun olarak tasarlanmış ve üretilmiştir. *Kalibrasyon standartları GB/T5170.2-2008 ve GB/T5170.5-2008'e uygundur Nazik hatırlatma: GB/T5170.5-2008'deki sıcaklık homojenliği, yük olmaması koşulunu ifade eder |
|||||||||||||
