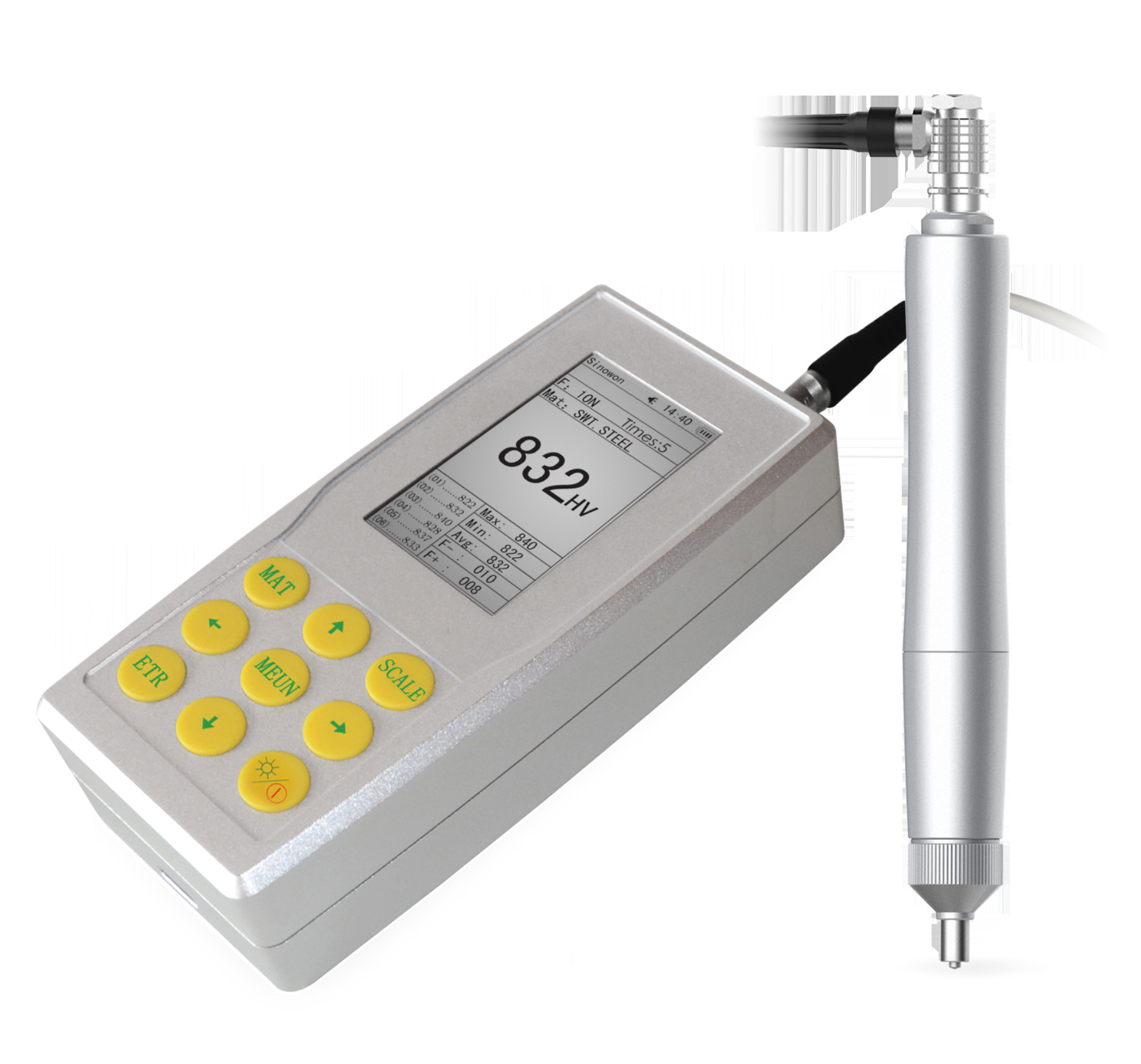

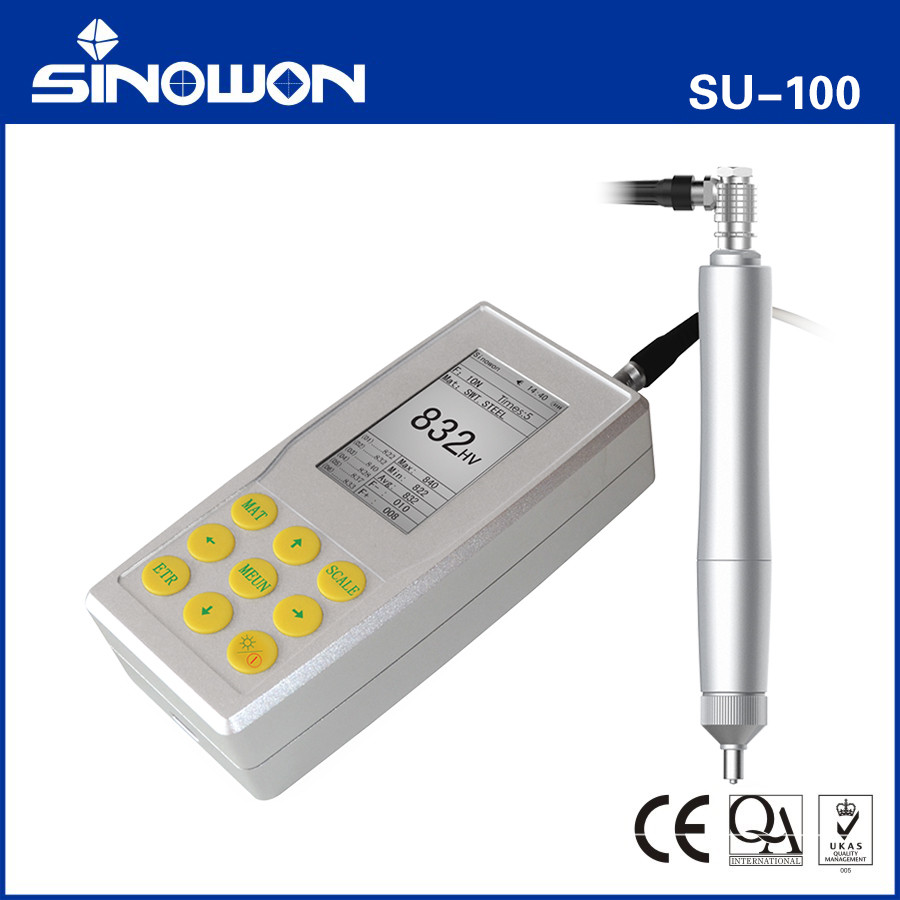

Manuel Ultrasonik Sertlik Ölçme Cihazı SU-100
SU-100 Tanıtımı:
● Günümüzde, sertlik ölçümü için Brinell, Rockwell, Vickers, Leeb gibi çeşitli yöntemler bulunmaktadır, ancak yukarıdaki sertlik ölçümlerinin dezavantajları açıktır.
● Ağır yükleme kuvveti ve büyük girinti ile Rockwell ve Brinell, numune yüzeyinde ciddi tahribata yol açar.
● Vickers optik ölçüm uygular, ancak sadece profesyonel teknisyenler sorunsuz çalıştırabilir, ağır iş parçalarının, monte edilmiş makinelerin ve kalıcı olarak monte edilmiş parçaların sertliğini ölçmek imkansızdır.
● Leeb sertlik ölçme cihazı, sertliği ölçmek için geri tepme ve dolaylı yöntem uygular, Birnell, Rockwell ve Vickers ölçeklerine dönüştürülürken kolayca büyük sapmaya yol açar.
● Ultrasonik sertlik ölçme cihazı SU-100, test parçaları için karşılaştırmalı sertlik ölçümü yapmak için ultrasonik temas empedansı yöntemini uygular, yüksek doğruluk, verimlilik, taşınabilirlik ve kolay kullanım avantajlarına sahiptir.
● Ultrasonik sertlik ölçme cihazı SU-100, küçük dövme parçaların, döküm malzemelerin, kaynak denetiminin, ısıl işlem görmüş bölgelerin, İyon-nitrürlenmiş damgalama kalıplarının ve kalıpların, formların, preslerin, ince cidarlı parçaların, rulmanların, diş yan yüzeylerinin vb. sertliğini ölçmek için yaygın olarak kullanılır.
Özellikler:
| Emtia |
Ultrasonik Sertlik Ölçme Cihazı |
| Model |
SU-100 |
| Kod# |
882-121 |
| Yükleme Kuvveti |
2Kgf Manuel Prob HP-2K |
| Girinti |
136°Vickers Elmas Girinti |
| Ölçüm Aralığı |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Ölçüm Doğruluğu |
HV: ±%3HV; HRC: ±1.5HRC; HB: ±%3HB; HLD: ±5HLD; |
| Ölçüm Yönü |
360° Destek |
| Veri Depolama |
1000 grup ölçüm verisi ve 20 grup kalibrasyon verisi kaydetmek için |
| Sertlik Ölçeği |
HV,HB,HRC, HLD |
| Veri Ekranı |
Yükleme kuvveti, Test süreleri, Test sonucu, Ortalama,
Maksimum, Minimum, Sapma ve Dönüşüm ölçeği. |
| Sertlik Göstergesi |
LCD ekran |
| Çalışma Ortamı |
Sıcaklık: -10℃~50℃; Nem: %30~%80R.H |
| Çalışma Gerilimi |
DC 6V |
| Cihaz Boyutları |
60*80*31mm |
| Net Ağırlık |
Yaklaşık 500g (Prob hariç) |

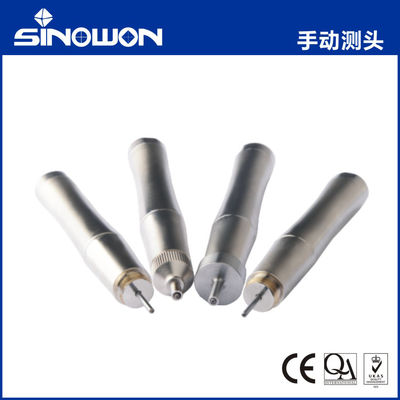

Ultrasonik Sertlik Ölçme Cihazı Manuel Prob
Özellikler:
● En son ultrasonik sensör teknolojisi tanıtıldı
● Yardımcı cihazlar olmadan doğru sertlik değeri elde edin
● 360° hızlı ölçümü destekler
● Mükemmel insan mühendisliği tasarımı, tutması kolay
● Probun uygun boyutu ve ağırlığı, kontrolü kolaylaştırır
● Numunenin kenarı ve sabit konumu için hızlı ve doğru ölçüm
● Mikro girinti, numune için Tahribatsız

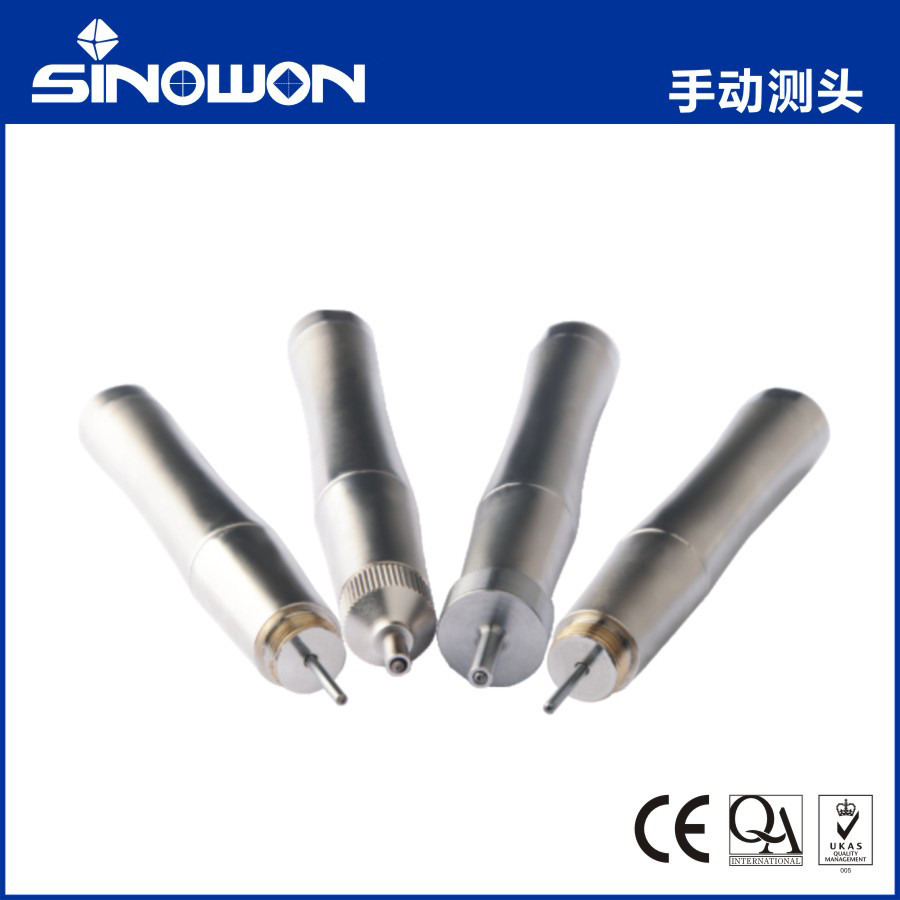

Manuel Prob Özellikleri:
| Prob Tipi |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kod# |
882-311 |
882-321 |
882-331 |
882-341 |
| Not |
İsteğe Bağlı |
Standart |
İsteğe Bağlı |
İsteğe Bağlı |
| Yükleme kuvveti |
10N |
20N |
50N |
98N |
| Çap |
21mm |
21mm |
21mm |
21mm |
| Uzunluk |
154mm |
154mm |
154mm |
154mm |
| Salınım Çubuğu Çapı |
2.4mm |
2.4mm |
3mm |
3mm |
| Ölçüm yüzeyinin pürüzlülüğü |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Test malzemesinin minimum kalınlığı |
2mm |
2mm |
2mm |
2mm |

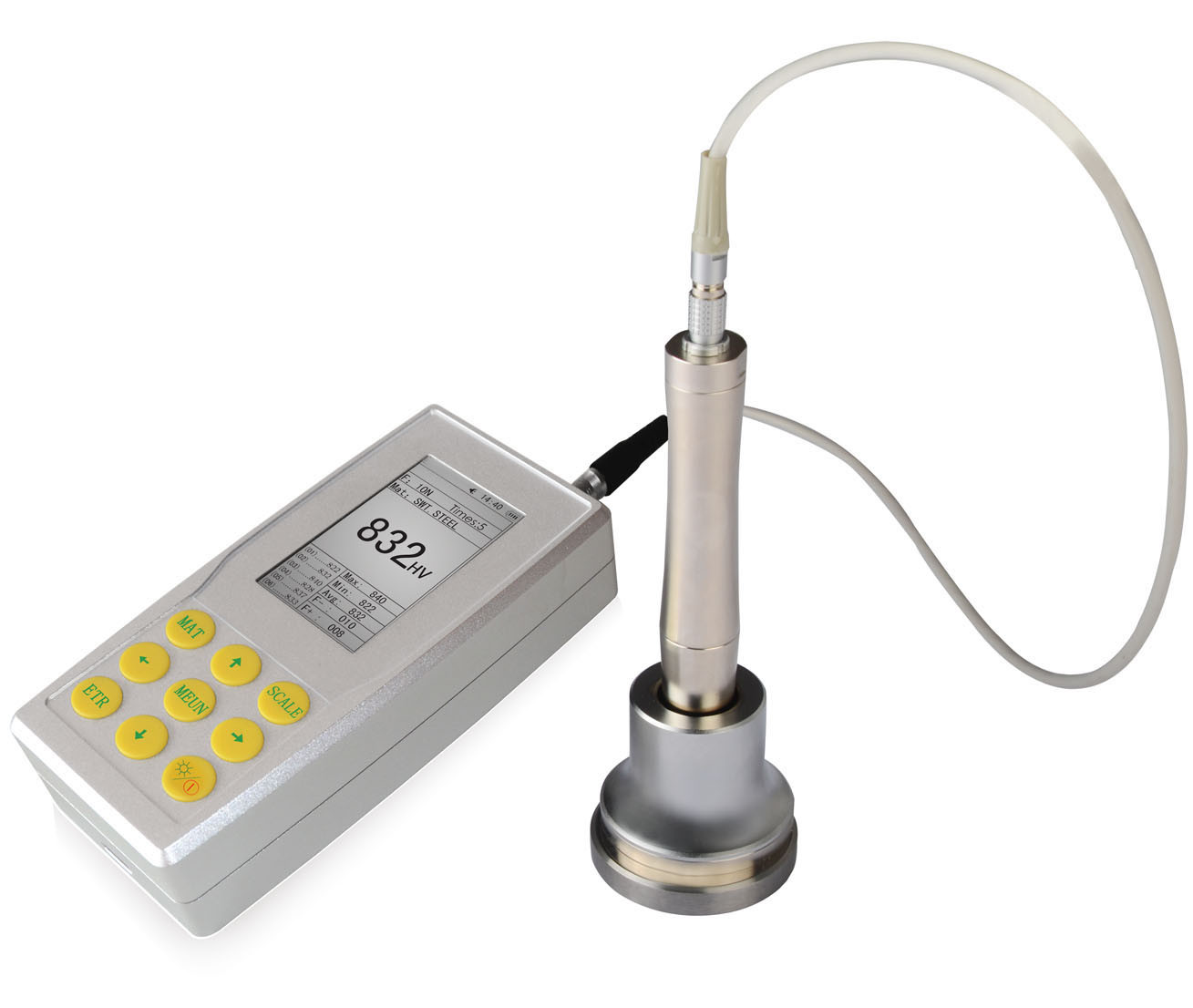

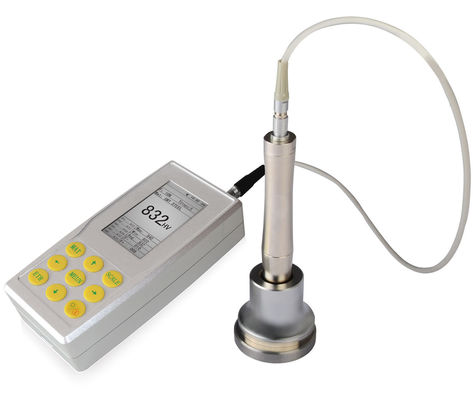

Ultrasonik Sertlik Ölçme Cihazı Motorlu Prob:
Özellikler:
● En son ultrasonik sensör teknolojisi tanıtıldı
● Yardımcı cihazlar olmadan doğru sertlik değeri elde edin
● Mükemmel insan mühendisliği tasarımı, tutması kolay
● Numunenin kenarı ve sabit konumu için hızlı ve doğru ölçüm
● Mikro girinti, numune için tahribatsız
● Motorlu kontrol, tek tuşla hızlı ölçüm
● Manuel probun neden olduğu el titreme hatasını ortadan kaldırır, daha yüksek doğruluk ve tekrarlanabilirlik
● İnce parçalar, kaplama tabakası sertliği için daha uygun
Motorlu Prob Özellikleri:
| Prob Tipi |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kod# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Not |
İsteğe Bağlı |
İsteğe Bağlı |
İsteğe Bağlı |
İsteğe Bağlı |
İsteğe Bağlı |
| Yükleme kuvveti |
3N |
5N |
8N |
10N |
20N |
| Çap |
46mm |
46mm |
46mm |
46mm |
46mm |
| Uzunluk |
200mm |
200mm |
200mm |
200mm |
200mm |
| Salınım Çubuğu Çapı |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Test malzemesinin minimum kalınlığı |
2mm |
2mm |
2mm |
2mm |
2mm |
Taşınabilir Evrensel Dynasonik Sertlik Ölçme Cihazı Uygulaması:
● Flanş kenarı ve diş kökü damgalama, kalıp, sac, yüzey sertleştirilmiş diş ve diş oluğu ve konik parça sertlik ölçümü;
● Eksen, ince cidarlı boru ve kap sertlik ölçümü;
● Tekerlekler ve türbin rotoru sertlik ölçümü;
● Uç bıçağı sertlik ölçümü;
● Kaynak parçaları sertlik ölçümü;
● Belirli bir açıklık derinliği, derin çentik, dışbükey işaret, daha büyük yarıçap, düzensiz düzlem ölçümü;
● Endüstriyel üretimde çoğu demir metal, demir dışı metaller ve diğer alaşımların sertlik ölçümü.
