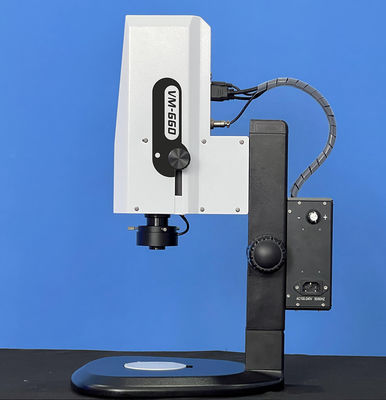

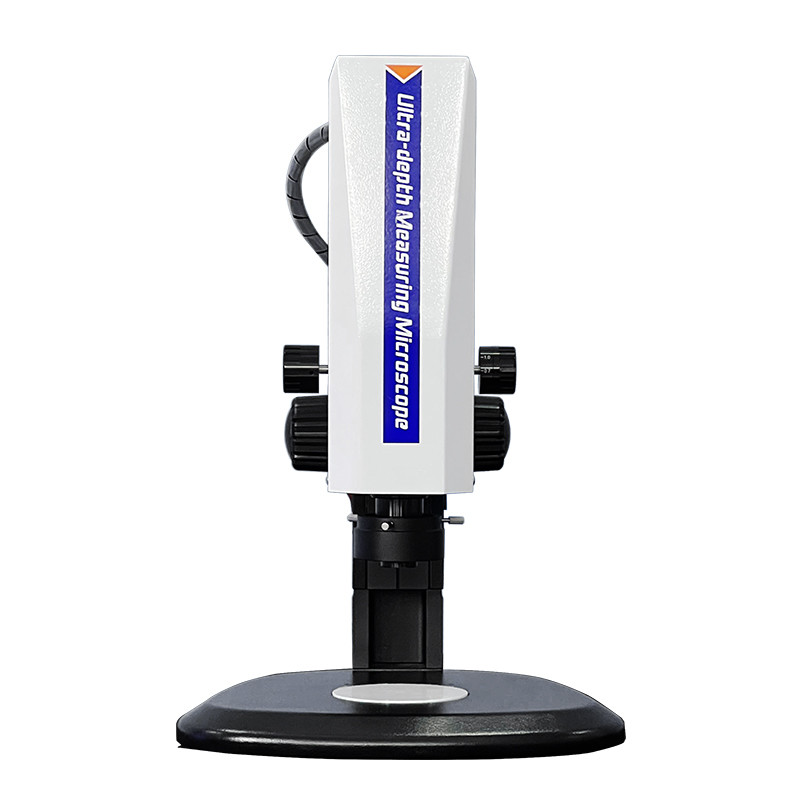

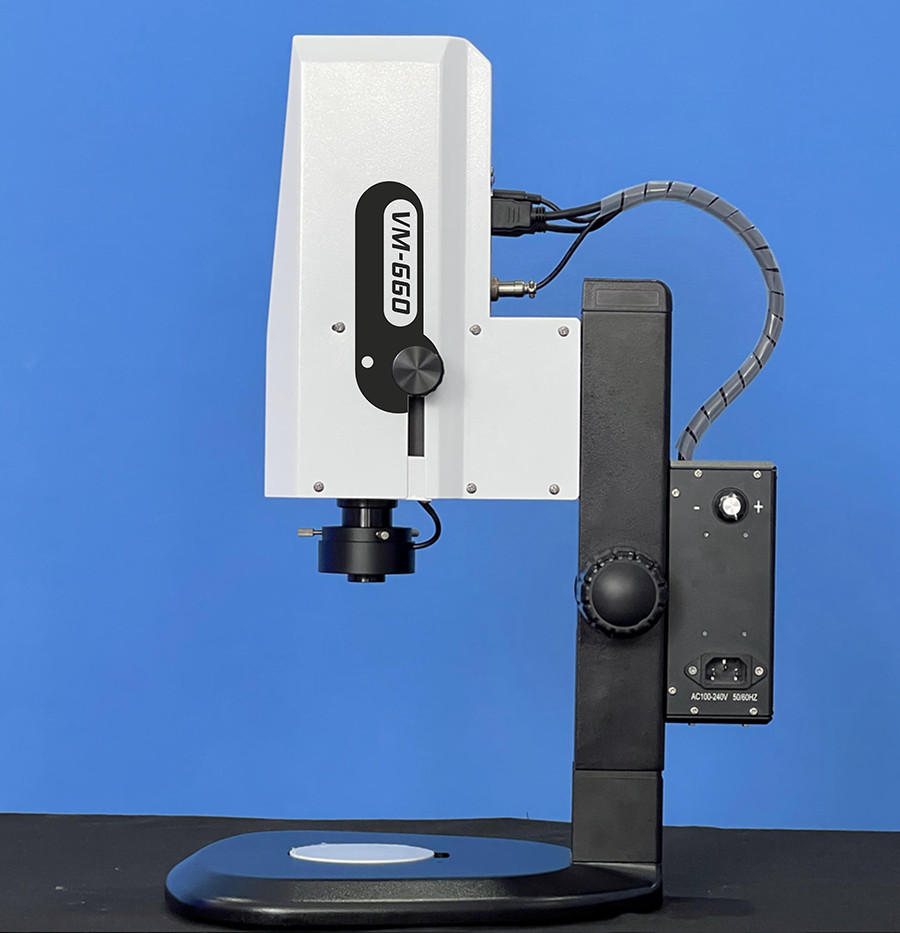

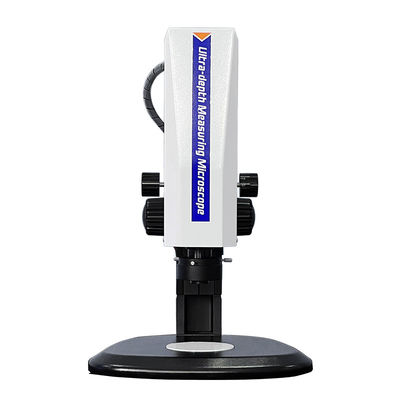

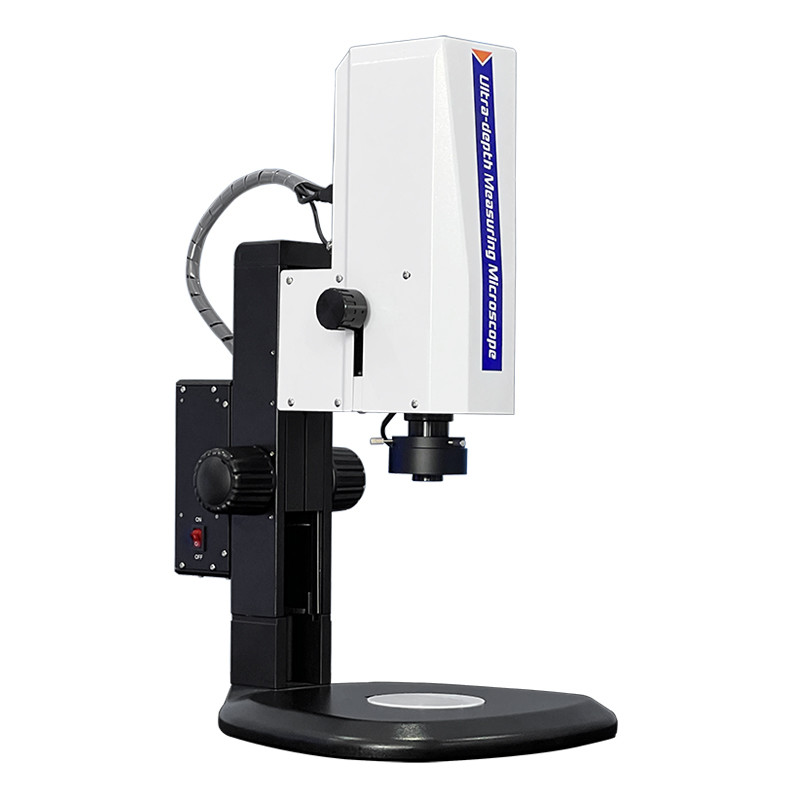

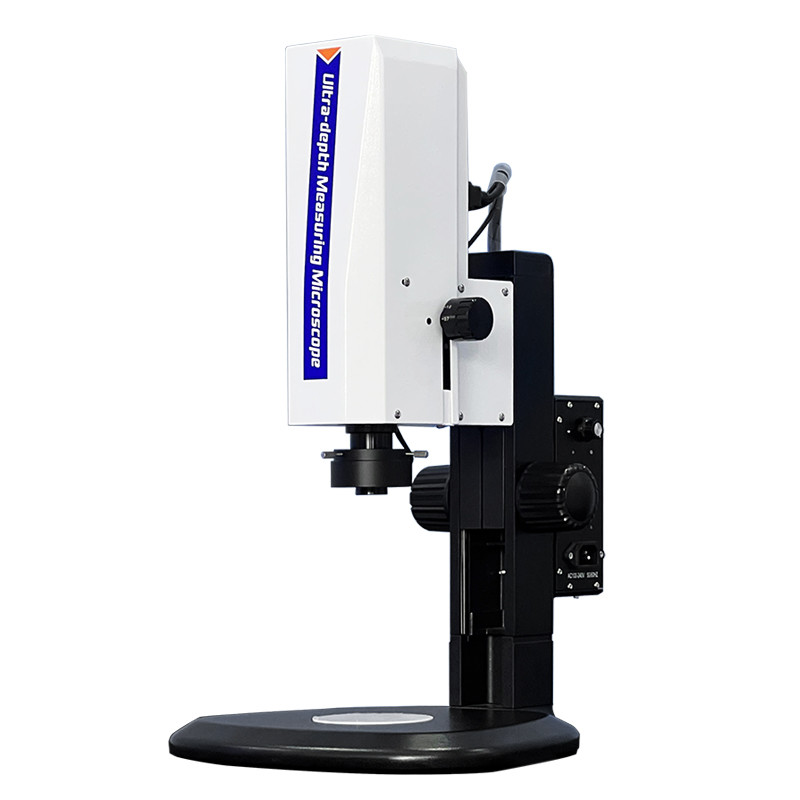

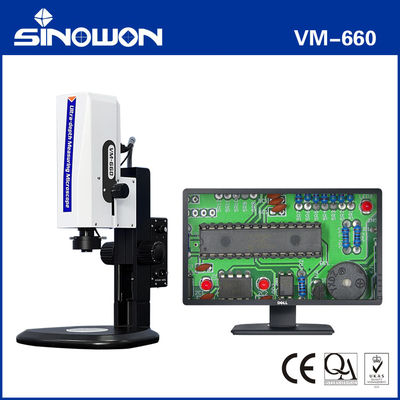

Ultra derinlikFüzyon VM-66 ölçüm mikroskobu0
Uygulamaalan:
Ürün denetimi, malzeme denetimi ve araştırması, PCB ve SMT denetimi ve analizi, baskı, tekstil denetimi, biyolojik anatomi, tıbbi test ve diğer alanlar.
Karakteristik:
Entegre tasarım, zarif, moda, cömert;
l İnşa edilmiş yüksek çözünürlüklü HDMI entegre kamera, doğrudan HDMI monitörüne kontrol için bağlı
l Yüksek çözünürlüklü 0.7 ~ 4.5X paralel uzaklaştırma zoom lensine sahip olmak, objektif büyütmeyi değiştirmek için çok daha kolay ve hızlıdır;
l Düzenlenebilir LED yüzey yansıması aydınlatması ile, parlaklığı bağımsız olarak kontrol edebilirsiniz;
1/2 ′′ 2Mpixel yüksek çözünürlüklü, yüksek kareli endüstriyel kamera ile, görüntüyü daha net hale getiriyor;
l Kendi ölçüm fonksiyonu ile, mesafe, çevre, alan, açı, radyan, genişlik, yükseklik ve yarıçap elemanları gibi doğrusal boyutları ölçebilir.
l Çoklu seçmeli mobil kontrol platformu, hassas konum ölçümünü sağlar.
Teknik özellik:
| Mal |
Ultra derinlikFüzyon Ölçüm Mikroskopu |
| Model |
VM-660 |
| Kod# |
451-660 |
| Elektronik büyütme |
25X~150X
(HDMI 16:9 21.5 ′′ LCD Monitör)
(Mümkün 5X ~ 3000X özelleştir)
|
| Optik Sistem |
0.7X~4.5X Zoom Objektif |
| Zoom oranı:6.5:1 |
| 0.5X C montajlı kamera adaptörü aynası |
| Kamera parametreleri |
2MPixel ((1920*1080) |
| Resim Boyutu: 1/2 ′′ |
| Çerçeveler:1080P@60fps |
| Ölçme Fonksiyonu |
Uzaklık, çevre, alan, açı, radyan, genişlik, yükseklik ve yarıçap gibi doğrusal boyutlar ölçülür. |
| Tarih Kaydetme |
Ölçüm sonucu veya EXCEL dosyası ile resim |
| Ölçme Yöntemi |
Fare işlevi, akıllı nokta seçimi/manual nokta seçimi |
| Ölçüm Doğruluğu |
0.02mm~0.003mm |
| Işıklandırma |
Düzenlenebilir LED Yüzey Işığı |
| Mikroskop Standı |
Z ekseni: 100 mm |
| Elektriksel parametreler |
AC90~240V/50~60HZ |
| Boyut |
375*285*500 mm |
| Net Ağırlık |
6.5Kg |
Ben...mage Performansı
A: İzleyin. Gem IDenetim

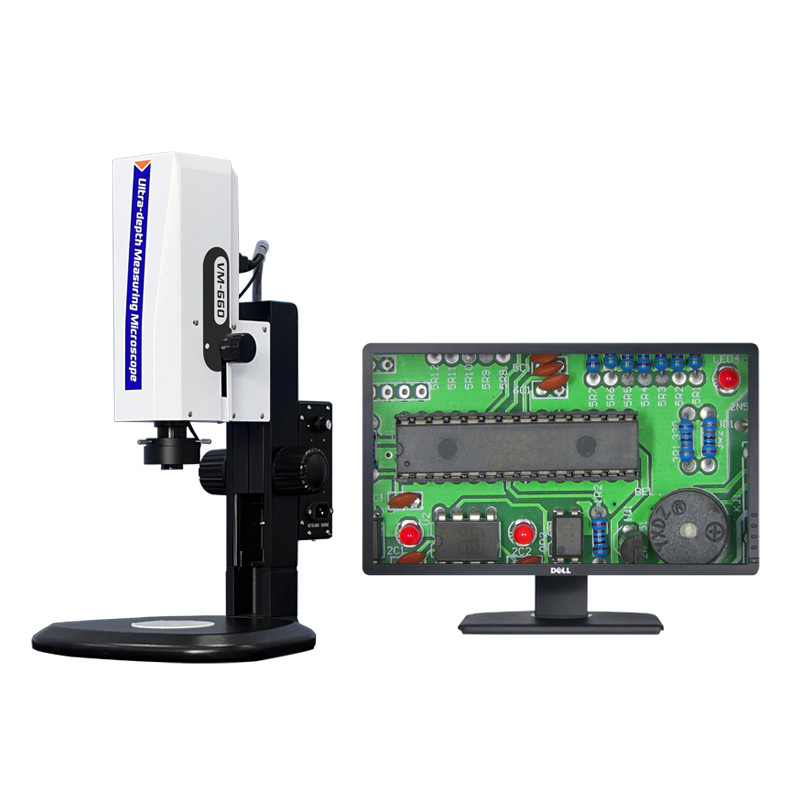

B: PCB Lehimleme Denetimi
ÖlçümFmeshedilmeBen...Giriş:
VM-660, düz çizgileri, açıları, konsantrik daireleri, paralel çizgileri, noktadan çizgiye mesafeyi, noktadan çizgiye, çapı, çevre ve alanı ölçer.dikdörtgenin uzunluğu ve genişliği, çevresini ve alanını hesaplayabilir. Çokgenin ölçümünü ve alanını hesaplayabilir. Tüm ilgili ölçüm raporları flash bellek diskine çıkarılabilir.
Görme alanı:
Büyütme Spesifikasyonu:
| Optik büyütme |
Video büyütme |
X ((mm) |
Y(mm) |
D ((mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
İsteğe bağlı aksesuarlar:
