Name: Yüksek hassasiyetli CNC Görüş Ölçme Makinesi
Brand: Hoyamo and Sinowon Inc
SKU: IMS-3020A
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Kod#: 521-120G

Mermer Tezgah: (458*358) mm

Cam Tezgah: (356*248)mm

X/Y Eksen Hareketi: (300*200)mm

Z Eksen Seyahati: Etkili seyahat 200mm

X/Y/Z eksenleri Çözünürlüğü: 0.5um

Kaide ve Dikmeler: Yüksek Hassasiyetli Granit

XY eksenleri Ölçüm Doğruluğu: ≤2,5+L/200(um)

Zais Ölçüm Doğruluğu: ≤5+L/200(um)

Repart Doğruluğu: 2um

Ölçme Yazılımı: iÖlçme

Boyut(GxDxY): (838*667*1000) mm

Net ağırlığı: 185kg

Vurgulamak:

Manual CNC Görüş Ölçme Makinesi

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi

Temel bilgiler

Menşe yeri: Jiangmen, Çin

Marka adı: SINOWON

Sertifika: CE/ROHS

Model numarası: IMS-3020A

Belge: D4 Sinowon iVision Series H...a1.pdf

Ödeme & teslimat koşulları

Ambalaj bilgileri: kontrplak

Teslim süresi: 15 iş günü

Yetenek temini: 100 takım/ay

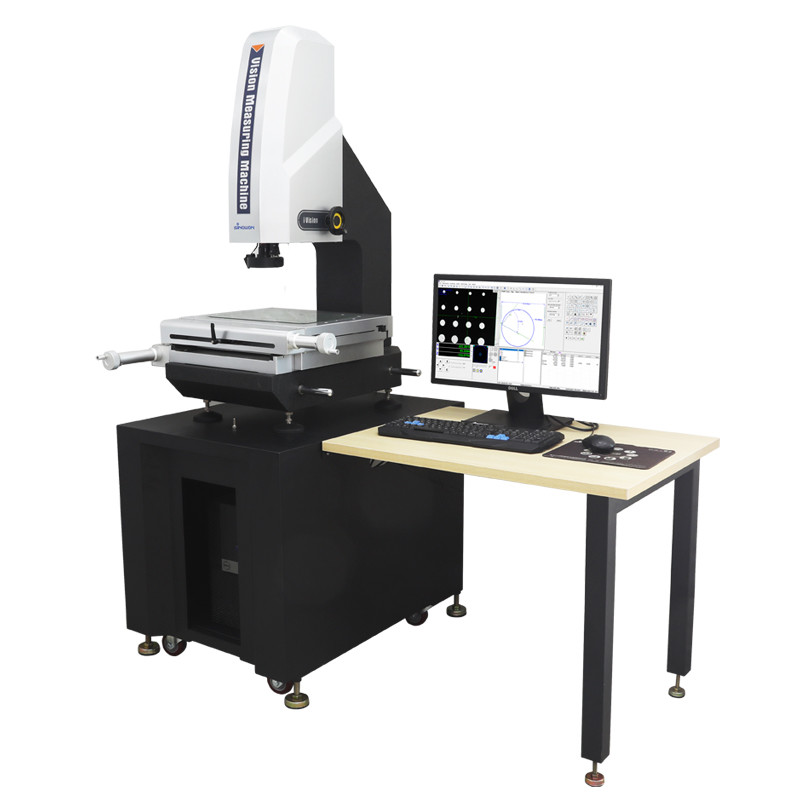

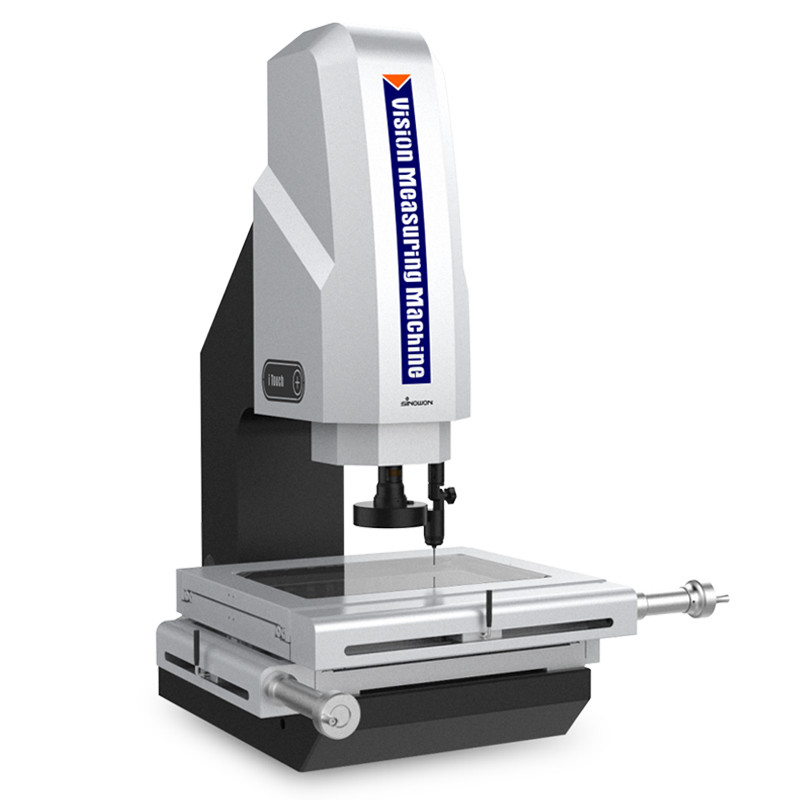

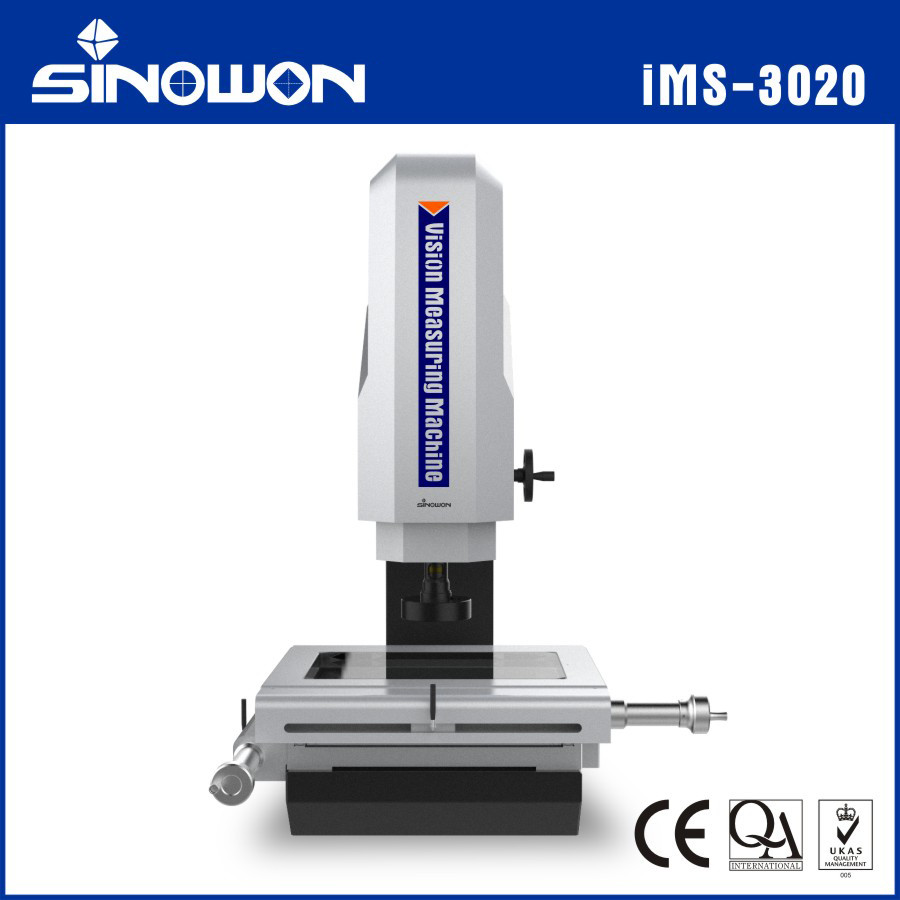

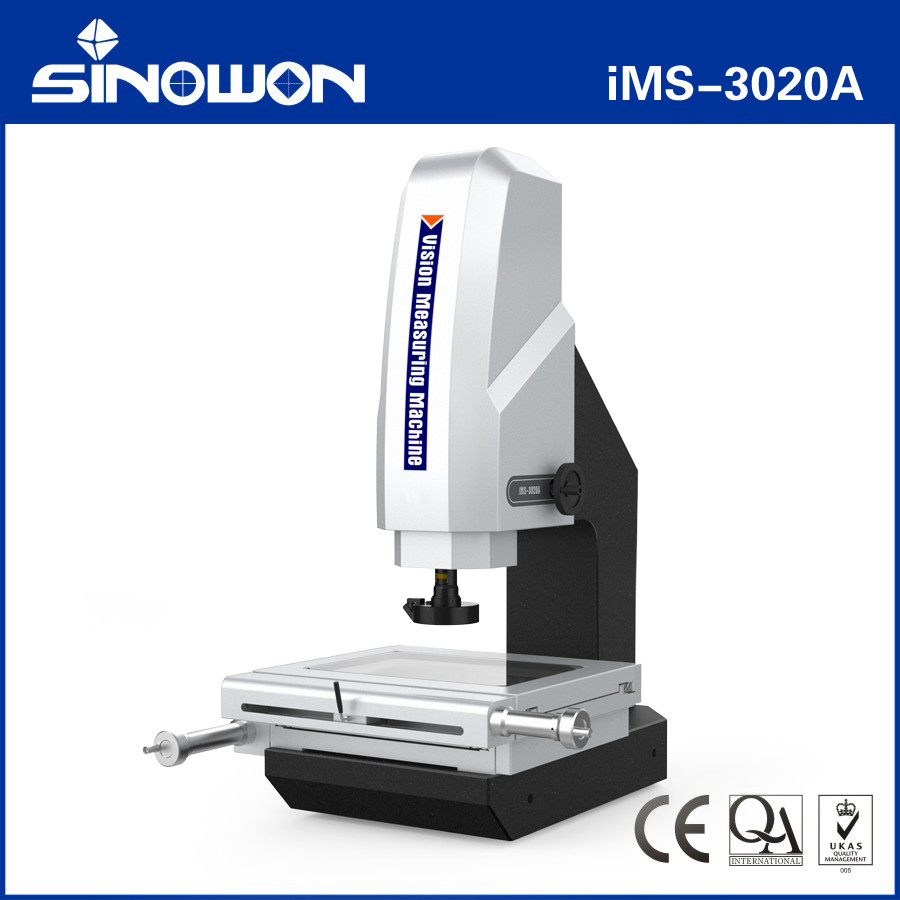

Fotoğraf Galerisi

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi

Ürün Açıklaması

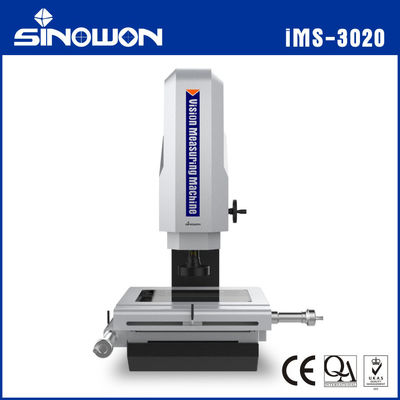

YüksekPkararMyıllık VBension Ölçüm Makinesi iVision IMS-3020 Serisi

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi 0

Görüş Ölçme MakinesiÜrün Özelliği:

Makinenin stabilitesini ve hassasiyetini sağlamak için yüksek hassasiyetli granit taban ve sütunu benimseyin;
Tablonun dönüş hatasının 2um dahilinde olmasını sağlamak için yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareket eden kilitleme cihazını benimseyin;
Makinenin doğruluğunun ≤2,5+L/200um dahilinde olmasını sağlamak için yüksek hassasiyetli alet optik cetveli ve hassas çalışma tablasını benimseyin;
Bozulma olmadan net görüntü kalitesi sağlamak için yüksek çözünürlüklü yakınlaştırma lensini ve yüksek çözünürlüklü renkli dijital kamerayı benimseyin;
Program kontrollü yüzey 4 halkalı 8 alanlı LED soğuk aydınlatma ve Kontur LED Paralel aydınlatmanın yanı sıra yerleşik akıllı ışık ayarlama modülünü kullanarak, 4 halkalı 8 alandaki ışığın alan parlaklığı serbestçe kontrol edilebilir ;
iMeasuring Vision ölçüm yazılımı, kalite kontrolünü yeni bir düzeye çıkarır;

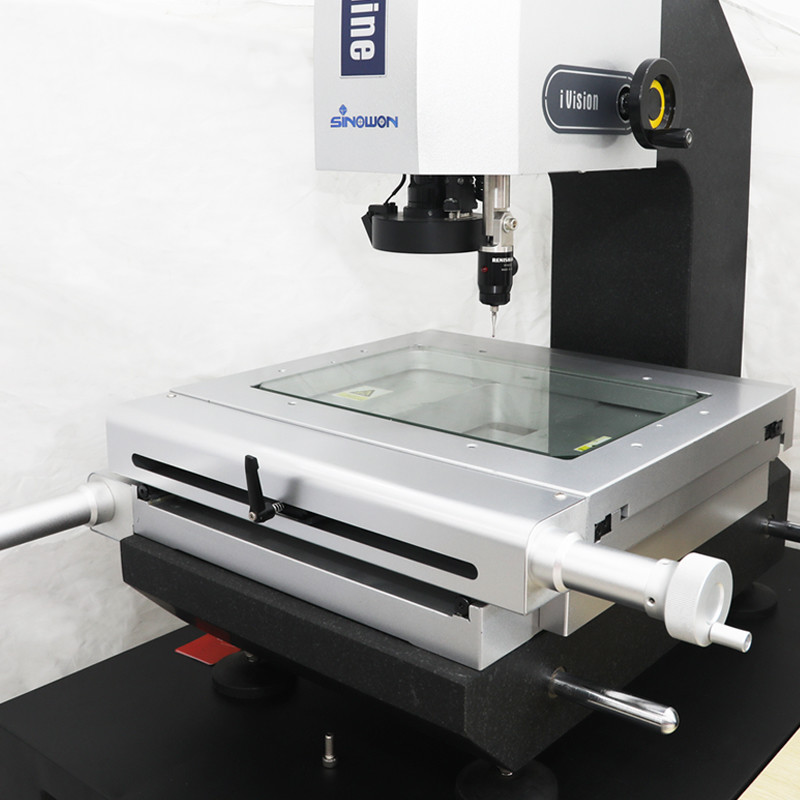

Makineyi temaslı üç boyutlu ölçüm makinesine yükseltmek için isteğe bağlı temas probu ve üç boyutlu ölçüm yazılımı kullanılabilir;
Doğru yarı otomatik ölçüm elde etmek için otomatik odaklama işlev modülü kurulacak şekilde yükseltilebilir.

Görüş Ölçme MakinesiTeknik Sözellikler:

Emtia	Yüksek Hassasiyetli Manuel Görüş Ölçüm Makinesi iVision Serisi
Modeli	IMS-2010	IMS-2515	IMS-3020	IMS-4030	IMS-5040
Mermer Tezgahı	(270*350)aa	(408*308)aa	(458*358)aa	(608*470)aa	(650*580)aa
Cam Tezgahı	(142*242)aa	(306*198)aa	(356*248)aa	(456*348)aa	(540*440)aa
X/Y ekseni Hareketi	(200*100)mm	(250*150)mm	(300*200) mm	(400*300)mm	(500*400)mm
Z ekseni hareketi	Yüksek hassasiyetli doğrusal kılavuz, etkili hareket 200 mm
X/Y/Z ekseni çözünürlüğü	0,5um
Kaide ve Dikmeler	Yüksek Hassasiyetli Granit
Ölçüm Doğruluğu*	XY eksenleri: ≤2,5+L/200(um)；Zais: ≤5+L/200(um)
Yeniden Parça Doğruluğu	2um
Aydınlatma Sistemi(Yazılım Ayarı)	Yüzey 4 halka ve 8 bölge kademesiz olarak ayarlanabilir Soğuk LED Aydınlatma
	Kontur LED Paralel Aydınlatma
	Opsiyonel Koaksiyel Işık
Dijital Kamera	1/2,9"/1,6Mpiksel Yüksek Çözünürlüklü Dijital Kamera
Yakınlaştırma Merceği	6,5X Yüksek Çözünürlüklü Elektronik geri beslemeli yakınlaştırma lensi, Optik Büyütme: 0,7X~4,5X; Video Büyütme: 20X~129X
Ölçüm Yazılımı	iMeasuring
İşletim Sistemi	WIN 10/11-32/64 İşletim Sistemini Destekleyin
Dil	İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, İsteğe bağlı diğer dil versiyonları
Çalışma Ortamı	Sıcaklık 20°C±2°C, sıcaklık değişimi <1°C/Saat; Nem %30~%80 bağıl nem; Titreşim <0,02g, ≤15Hz.
Güç Kaynağı	AC220V/50Hz; 110V/60Hz
Boyut(GxDxY)	(677552998)aa	(7906171000)aa	(8386671000)aa	(10028171043)aa	(11118671086)aa
Ambalaj Boyutu (GxDxY)	(10307801260)aa	(10307801260)aa	(10307801260)aa	(113010001270)aa	(125010351460)aa
Brüt/Net Ağırlık	220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg

Not:

"L" ölçülen uzunluğu milimetre cinsinden temsil eder ve Z ekseninin mekanik doğruluğu, odaklanma doğruluğuna ve iş parçasının yüzeyine büyük ölçüde bağlıdır.

Büyütme yaklaşık bir değerdir ve ekranın boyutu ve çözünürlüğü ile yakından ilgilidir.

Müşteriler, görüntü büyütme elde etmek için ihtiyaçlarına göre 0,5X veya 2X yardımcı lens eklemeyi seçebilirler.

iMS-2010/5040 mermerden, iMS-2515/3020/4030 ise metalden yapılmış çalışma tezgahlarıdır.

Ürün Konfigürasyon Modeli Açıklaması (iMS-3020 ile örnek):

Sensör Yapılandırması	2.5D	3 boyutlu	2.5D	3 boyutlu
Emtia	2.5D Görüş Ölçüm Makinesi	3D Temas ve Görüş Ölçme Makinesi	2.5D Yarı Otomatik Görüş Ölçüm Makinesi	3D Yarı Otomatik Temas ve Görüş Ölçme Makinesi
Modeli	iMS-3020A	iMS-3020B	iMS-3020C	iMS-3020D
Tip	A	B	C	D
Önem	Optik Zoom-lens Sensörü	Zoom-lens Sensörü ve Temas Probu Sensörü	Zoom Lens Sensörü ve Z Ekseni Otomatik Odaklama İşlevi	Zoom-lens Sensörü, Temas Probu Sensörü ve Otomatik Odaklama İşlevi
Z ekseni Otomatik odaklama	Olmadan	Olmadan	İle	İle
İletişim Probu	Olmadan	İle	Olmadan	İle
Yazılım	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2

Manuel Görme Ölçme Makinesi Modelleri ve Özellikleri:

Modeli	Kod#	Modeli	Kod#	Modeli	Kod#	Modeli	Kod#	Modeli	Kod#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

Manuel Görüş Ölçme Makinesi Seyahat Kılavuzu Tablosu:

Seyahat mm	Modeli	X Ekseni Hareketi mm	Y Ekseni Hareketi mm	Z Ekseni Standart Hareket mm	Z ekseni Maksimum Özelleştirilmiş Hareket mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Diğer seyahat özellikleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Görüş Ölçme MakinesiYapısal Çizimler:

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi 1

Görüş Ölçme MakinesiEndüstri Uygulaması:

Optik Ölçüm Makinesi OMM, aynı zamanda Vizyon Ölçme Makinesi ve Temassız Ölçme Makinesi, İki Boyutlu Ölçme Makinesi, 2,5 Boyutlu Ölçme Makinesi olarak da bilinir, modern endüstriyel yüksek hassasiyet ve mikro imalat endüstrisinin yükseltilmesiyle temassız optik benimser Hızlı ve hassas ölçüm için görüntü ölçüm yöntemi. Geometrik boyutların ve geometrik toleransların ölçülmesi kaçınılmaz hale gelir.

Optik ölçüm makineleri, koordinat ölçümü amacıyla tüm uygulama alanlarına uygun olup, makine, elektronik, aletler, donanım, plastik ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Kalıplar, vidalar, metaller, aksesuarlar, kauçuk, PCB panoları, yaylar, donanım, elektronik, plastik, havacılık, havacılık vb. gibi geleneksel sürmeli kumpasların, mikrometrelerin ve Profil projektörlerinin eksikliklerinin üstesinden gelir. -hassas, yüksek verimli ve yüksek güvenilirliğe sahip ölçüm makinesi, optik, mekanik, elektronik ve bilgisayarlı görüntü işleme teknolojilerini entegre eder.

Ölçülecek nesne optik büyütme sistemi ile büyütülür. Görüntü özellikleri CCD kamera sistemi tarafından toplanıp bilgisayar ve yazılım algoritmaları tarafından işlendikten sonra çeşitli karmaşık ve hassas parçaların kontur ve yüzey şekli, boyutu, açısı ve konumu otomatik olarak tespit edilebilir. Mikro muayene ve kalite kontrol. Ölçüm verileri, eksiksiz bir mühendislik çizimi haline gelmek için AUTOCAD'e aktarılabilir ve DXF, IGS ve diğer formatlarda belgeler oluşturulabilir ve ayrıca CPK ve çeşitli istatistiksel raporlar oluşturmak için WORD, EXCEL ve SPC istatistiksel analiz yazılımına aktarılabilir.

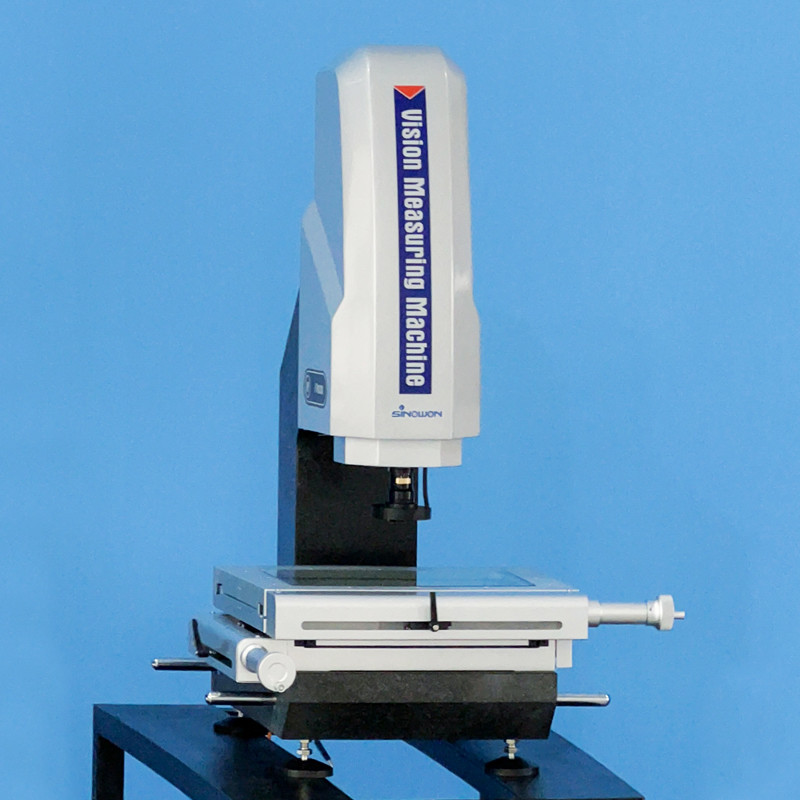

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi 2

Yüksek hassasiyetli CNC Görüş Ölçme Makinesi 3
