Hassasiyet Ultrasonik Sertlik Denetleyicisi Çelik Top Sertliği Ölçüm Çözümleri

Hassasiyet Ultrasonik Sertlik Denetleyicisi Çelik Top Sertliği Ölçüm Çözümleri

I. Deneme numuneleri ve gereksinimleri:

Örnekler: Çelik top (Şekil 1)

Malzeme: Çelik

Çelik top boyutu: 11 mm

Gereksinimler: Çelik topu ürününün sertliğini test etmek gerekir.

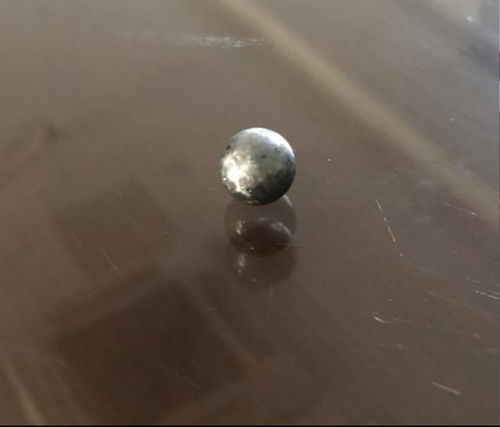

Şekil 1 Örnekin fiziksel çizimi

II. ZorluklarFtarafından yönetilenCİhtiyaçları:

Geleneksel masaüstü Rockwell sertlik testerinin vücudu nispeten ağırdır, genellikle laboratuvar ölçümü için kullanılır, ölçümden sonra içi büyüktür,ve çelik topu artık mal için kullanılamaz., ve sadece hurda edilebilir, bu nedenle yalnızca rastgele örnekleme yıkıcı sertlik testi için uygundur ve kullanıcıların iş parçasının büyük ölçekli sertlik denetimini yerine getirmeleri için uygun değildir.

Vickers sertlik testçisi operatör için talepkâr, düşük verimlilik ve müşterilerin yüksek hacimli ürünleri incelemeleri için uygun değildir.

Taşınabilir Leeb sertlik test cihazı, ölçülen iş parçasının boyutu ve ağırlığı için yüksek gereksinimlere sahip olan ürünün sertliğini ölçmek için Leeb darbe ilkesini kullanır.ve sadece büyük ve orta boyutlu iş parçalarını ölçebilir (teorik gereksinim 5kg)Özel şekilli iş parçalarını, küçük iş parçalarını, ince iş parçalarını (elektroplating, sprey kaplama, nitrit tabakası vb. dahil) ölçemez.Leeb sertlik testi ile çelik topların sertliğini ölçemez..

Müşterinin kalite yöneticisi, iş parçasının sertliğini tam olarak kontrol etmek için test ekipmanlarının eksikliğiyle karşı karşıyaydı ve verimli,yıkıcı olmayan sertlik ölçüm çözeltisi.

Çözümler:

Müşterinin şu anki zorluklarına dayanarak, numuneleri ölçmek için ultrasonik sertlik testi kullanmaya karar verdik.

Ultrasonik sertlik denetleyicisinin tek ölçüm süresi yaklaşık 4 saniye/zaman, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Ultrasonik sertlik testçisi tarafından ölçüldükten sonra içe çekilme çapı 0,026 mm'dir. Rockwell sertlik testçisi tarafından ölçüldükten sonra içe çekilme çapı 0.484 mm (çıkıntı için Şekil 2'ye bakın). Ultrasonik sertlik tester ile ölçtükten sonra, kullanıcının daha sonraki montajını ve kullanımını etkilemez.

Sinowon Precision'ın ultrasonik sertlik test cihazı küçük bir yük testi kuvveti kullanıyor.ki, kalibrasyondan sonra iş parçasına zarar vermeden batarya direği parça yuvasının krom sertliğini seri olarak ölçebilir., böylece ürünün üretim kalitesini etkili bir şekilde garanti eder.

Şekil 2.Ultrasonik sertlik ölçümünde çürüklük ve Rockwell sertlik ölçümünde çürüklük çapının karşılaştırılmasını gözlemlemek için 412 kat büyütmek için Sinowon VM-500 yüksek çözünürlüklü mikroskop kullanmak

IV. Test sonuçları:

Örneklerin sertlik değerlerini sırasıyla mikro sertlik tester, Rockwell sertlik ve ultrasonik sertlik tester ile test ettik.

V. TestSonuçlar:

Yukarıdaki veri analizi ile aşağıdaki sonuçlar çıkarılmıştır:

SU-300 ultrasonik sertlik tester, çelik top numunelerinin sertliğini tam olarak kontrol edebilir ve sertlik standardına uymayan ürünleri hızlıca tarayabilir.

Ultrasonik sertlik testerinin yüksek hız, taşınabilirlik ve yüksek doğruluk avantajları vardır.ve Benchtop sertlik testçisi ile test edilemeyen iş parçalarıBüyük miktarda bitmiş iş parçasının yerinde sertlik denetimi için kullanılabilir ve sertlik testinden sonra ürün hurdalanması sorunu hakkında endişelenmeye gerek yoktur.

Ultrasonik sertlik test cihazı, Leeb sertlik test cihazının ölçemediği daha ince parçaları, yani ince levhaları, ince duvarlı boruları, galvanik katmanları ölçmek için küçük bir yük testi gücü kullanır.püskürtme kaplamalarıTestten sonra iş parçasının yüzeyinde görünen çürükler kalmaz.Ürünün yüzeyine herhangi bir hasar gerektirmeyen üst düzey kullanıcılar için idealdir., ve bitmiş ürüne zarar vermeden sertlik ölçümü yapabilir.

SPC veri işleme yazılımı ile, istatistikler, görselleştirilmiş ölçüm verileri, sezgisel simge gösterimi, üst ve alt sınırları ayarlayabilir,Anormallikleri vurgulamak, tasarruf ve ihracat raporlarını destekler ve test verilerini izleyebilir.

Sinowon Precision SU-300 serisi ultrasonik sertlik testçisi, modern endüstriyel üretim için verimli bir yerinde sertlik test çözümü sağlar.Şirketin kalite kontrolünü iyileştirirken, şirketin kayıplarını azaltır ve şirketin kârını artırır.

VI. Marka tavsiyeleri:

Dongguan Sinowon Precision Instrument Co., Ltd. yüksek teknolojili bir işletmedir, ultrasoni sertlik testerleri için ulusal standart formülasyon şirketi,ultrasonik sertlik tester endüstrisinde lider, ve ultrasonik sertlik testçilerinin ihracatında önde gelen bir işletme. Çin'de 300 bayi servis dükkanı ile, kullanıcıların ultrasonik sertlik testçilerini satın almaları için ilk marka.
